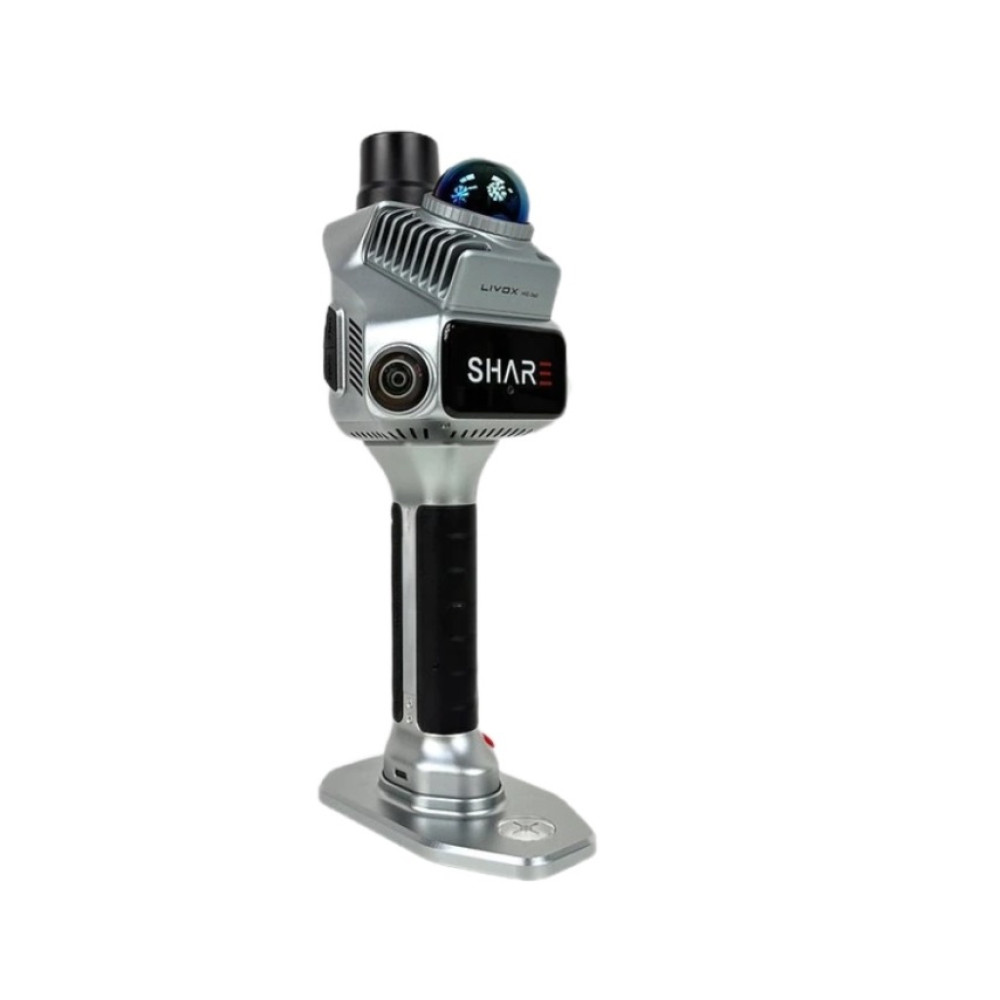

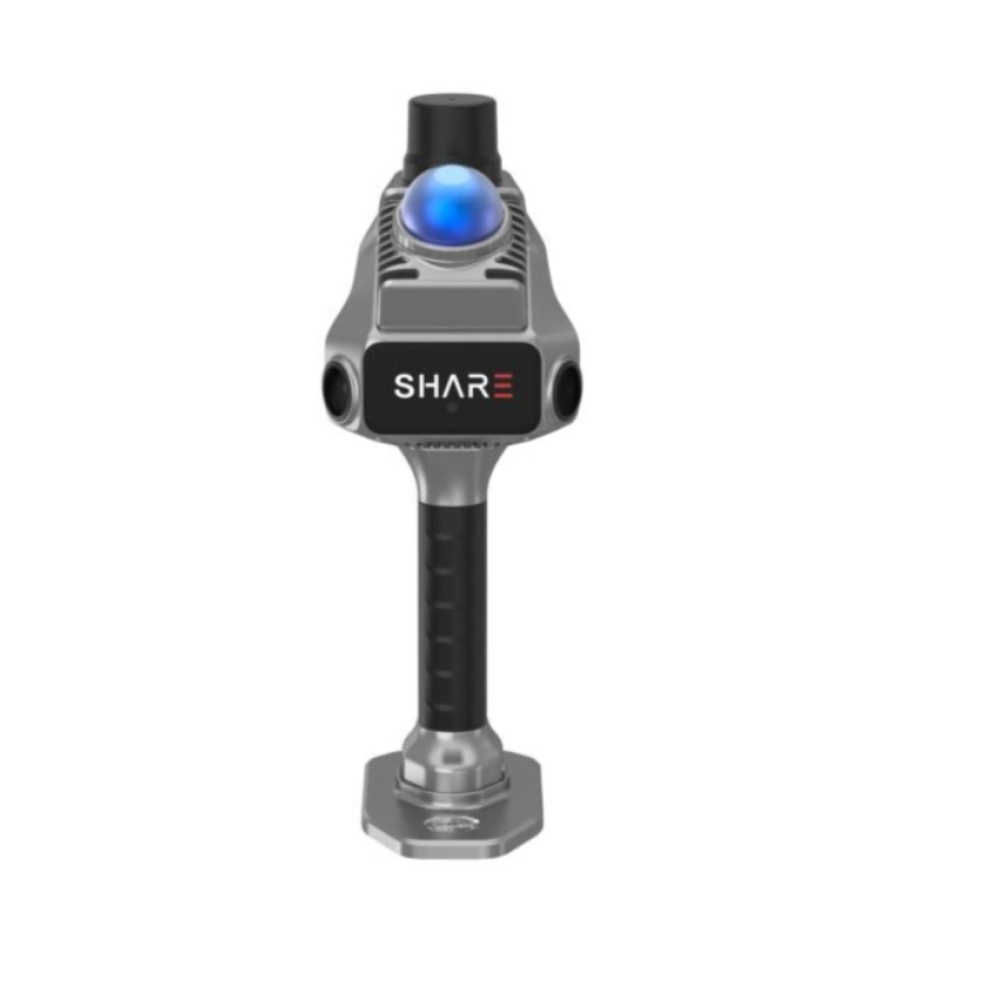

Cканер SLAM Share S20

Сканер SLAM Share S20 весит 1 079 граммов и снимает 200 000 точек в секунду на дальности до 70 метров. Толщина облака и относительная точность в пределах 1 сантиметра, а встроенный RTK сразу ставит облако в координаты.

Две камеры с матрицами на один дюйм по 16 Мп раскрашивают облако реальными цветами, отдельная камера V-SLAM держит траекторию в сложных местах. Прибор работает в одной руке и одинаково уверенно снимает помещения и улицу.

Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по данным производителя SHARE.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Лидар Livox MID-360 снимает 200 000 точек в секунду на дистанции от 0,1 до 40 метров по тёмным поверхностям и до 70 метров по светлым. Для помещений, дворов и улиц этого хватает с запасом.
• Толщина облака и относительная точность в пределах 1 сантиметра, абсолютная лучше 5 сантиметров. Этого достаточно для планов помещений, фасадов и подсчёта объёмов.
• Встроенный RTK с точностью 0,8 см плюс 1 ppm в плане и 1,5 см плюс 1 ppm по высоте. Облако выходит сразу в проектных координатах, поддерживается и постобработка.
• Две камеры с матрицами на один дюйм по 16 Мп, механический и электронный затвор. Цвета без смазывания даже на ходу, облако пригодно для 3DGS и мешей.
• Отдельная камера V-SLAM помогает там, где лидару не за что зацепиться: в длинных однообразных коридорах, тоннелях, на открытых пустых площадках.
• Батарея в рукоятке на 45,36 Вт·ч даёт около 150 минут работы, зарядка по USB Type-C мощностью 30 Вт. Запасная батарея меняется за секунды.
• Память на 256 ГБ с расширением, Wi-Fi 6 для смартфона на магнитном держателе. Облако видно на экране прямо во время прохода.

Для помещений, дворов и улиц 70 метров хватает. Карьеры, мосты и широкие магистрали требуют серии S100 с дальностью от 120 метров.

Для каких работ применяется сканер

Первое направление это обмеры зданий и помещений. План этажа, лестничные клетки, подвалы и чердаки снимаются за один проход, без штатива и расстановки марок. По облаку строят обмерные чертежи и модели для реконструкции.

Второе направление это съёмка, где помещение переходит в улицу: дворы, территории предприятий, парки, строительные площадки. Встроенный RTK держит координаты снаружи, а SLAM и V-SLAM ведут траекторию внутри.

Третье направление это визуализация: цветные облака и 3DGS-модели для девелоперов, музеев, цифровых двойников. Камеры на один дюйм дают цвет, пригодный для показа заказчику без доработки.

Обучение, аренда и поверка

SLAM-сканер осваивается быстро, а качество облака зависит от того, как оператор проходит объект.

Учим работать с прибором и программами SHARE Capture и SHARE PointClouds Studio: как строить маршрут с замыканием петель, где остановиться для привязки к опорным точкам, как обработать и выгрузить облако в las, ply или pcd. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
