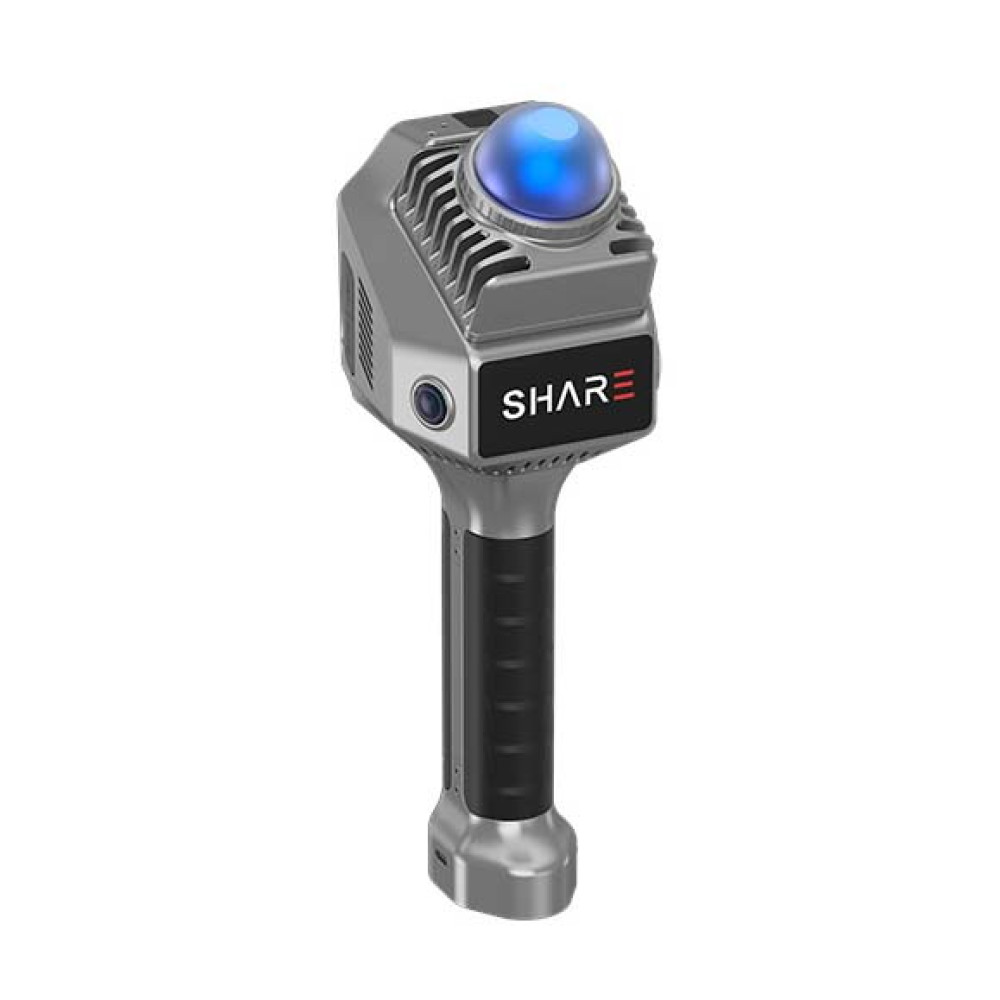

Cканер SLAM Share S20 SE

Сканер SLAM Share S20 SE весит 955 граммов, снимает 200 000 точек в секунду и работает около 180 минут от одной батареи. Толщина облака и относительная точность в пределах 1 сантиметра.

Лидар и дальность здесь те же, что у Share S20. Разница в камерах попроще, отсутствии камеры V-SLAM и RTK в базовой версии. За счёт этого прибор легче, работает дольше и стоит меньше, а для обмеров помещений этих возможностей хватает.

Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по данным производителя SHARE.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Лидар Livox MID-360 снимает 200 000 точек в секунду на дистанции от 0,1 до 40 метров по тёмным поверхностям и до 70 метров по светлым. Квартира, офис или торговый зал закрываются за один проход.
• Толщина облака и относительная точность в пределах 1 сантиметра, абсолютная лучше 5 сантиметров. Для планов помещений, обмеров под ремонт и инвентаризации точности достаточно.
• Масса 955 граммов и размеры 93,9 на 96,3 на 285,3 мм. Прибор не тянет руку даже на длинном объекте, его легко носить в рюкзаке.
• Около 180 минут работы от одной батареи, зарядка по USB Type-C мощностью 30 Вт. Это дольше, чем у S20, за счёт более простых камер.
• Две камеры по 2,3 Мп с электронным затвором, выдержка от 1/30 до 1/48 000 секунды, снимок не реже чем раз в 0,1 секунды. Облако раскрашивается в реальные цвета.
• Память на 256 ГБ с расширением, Wi-Fi 6 в диапазонах 2,4 и 5 ГГц на дистанции до 20 метров, порты mini SD и Type-C.
• RTK доступен в версии S20 SE RTK со съёмным модулем: 0,8 см плюс 1 ppm в плане и 1,5 см плюс 1 ppm по высоте, масса 1 002 грамма.

Камеры отвечают за цвет облака, а не за его геометрию. Если облако нужно для чертежей, 2,3 Мп хватает; для презентаций и 3DGS-моделей берут S20.

Для каких работ применяется сканер

Первое направление это обмеры квартир, офисов и коммерческих помещений под ремонт и перепланировку. Проход по объекту занимает минуты, а план с размерами строится по облаку без рулетки и повторных выездов.

Второе направление это фиксация скрытых работ и инвентаризация. Разводку труб и кабелей снимают до стяжки и отделки, торговые залы и склады учитывают по облаку с реальной геометрией.

Третье направление это обследование зданий и контроль строительных площадок в локальной системе координат: фиксация конструкций, дефектов и объёмов, где привязка к государственной сети не требуется.

Обучение, аренда и поверка

SLAM-сканер осваивается за день, а качество облака зависит от того, как оператор проходит объект.

Учим работать с прибором и программами SHARE Capture и SHARE PointClouds Studio: как проходить помещения с замыканием петель, как не терять траекторию в дверных проёмах и узких коридорах, как выгрузить облако и построить по нему план. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, хватает ли вам базовой версии.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
