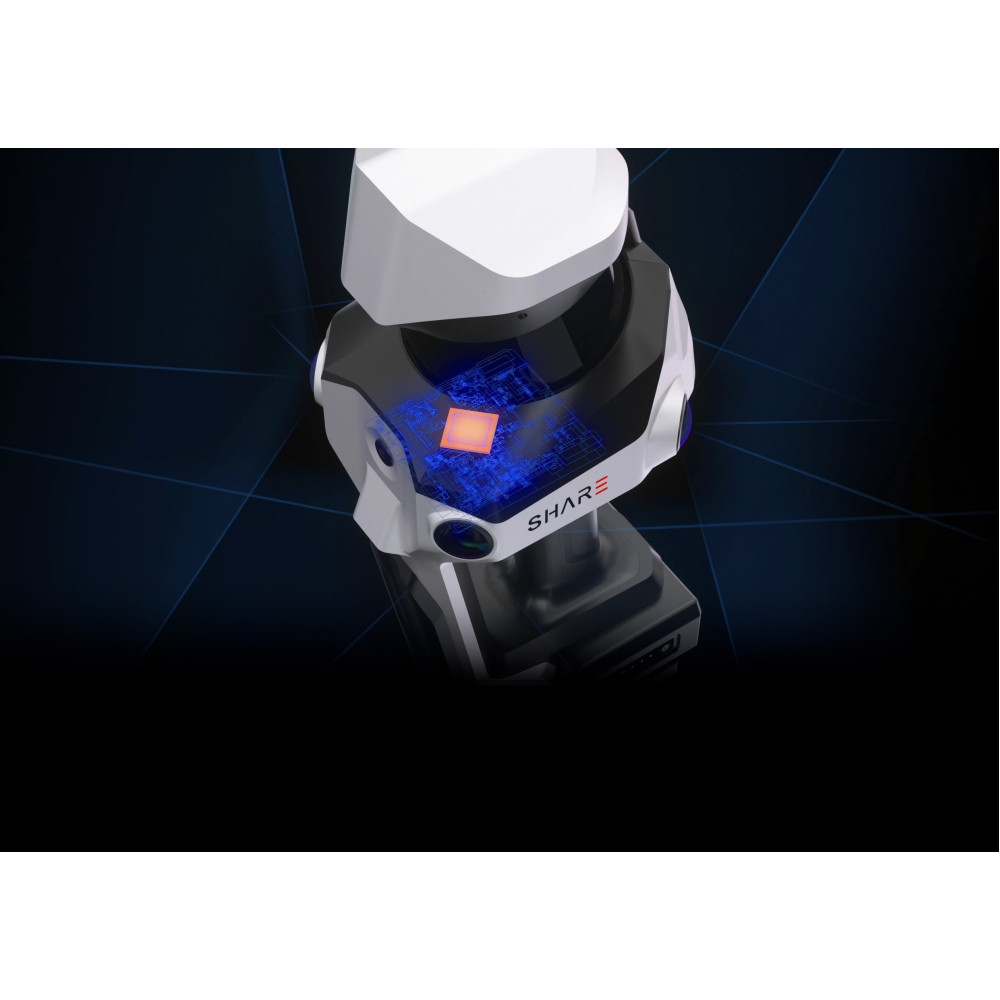

Сканер SLAM Share S100-32 PRO снимает 640 000 точек в секунду на дальности до 300 метров. Это единственная версия серии, которая достаёт дальше 120 метров, и именно она нужна на карьерах, мостах, высоких зданиях и широких улицах.
Остальное как у S100-32: толщина облака в пределах 5 миллиметров, встроенный RTK, четыре камеры для раскраски, накопитель на 1 ТБ и два аккумулятора с горячей заменой на три часа работы.
Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по данным производителя на серию S100.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.
- Дальность от 0,5 до 300 метров при скорости 640 000 точек в секунду. На открытом объекте это прямая экономия проходов: дальний борт карьера или верх здания снимаются, не подходя вплотную.
- Толщина облака точек в пределах 5 миллиметров, относительная точность лучше 1 сантиметра, абсолютная лучше 5 сантиметров. Точность та же, что у младших версий, разница только в дальности и плотности.
- Встроенный RTK-модуль с точностью 0,8 см плюс 1 ppm в плане и 1,5 см по высоте ставит облако в проектные координаты без отдельной привязки по маркам.
- Четыре широкоугольные камеры с матрицами на один дюйм и механическим затвором, поле зрения 200 градусов по вертикали и 140 по горизонтали. Панорама сшивается автоматически и раскрашивает облако.
- Инерциальный модуль на 500 Гц держит траекторию там, где спутников нет: в лесу, под мостом, в подземных сооружениях. Режим PPK даёт точный результат без связи в момент съёмки.

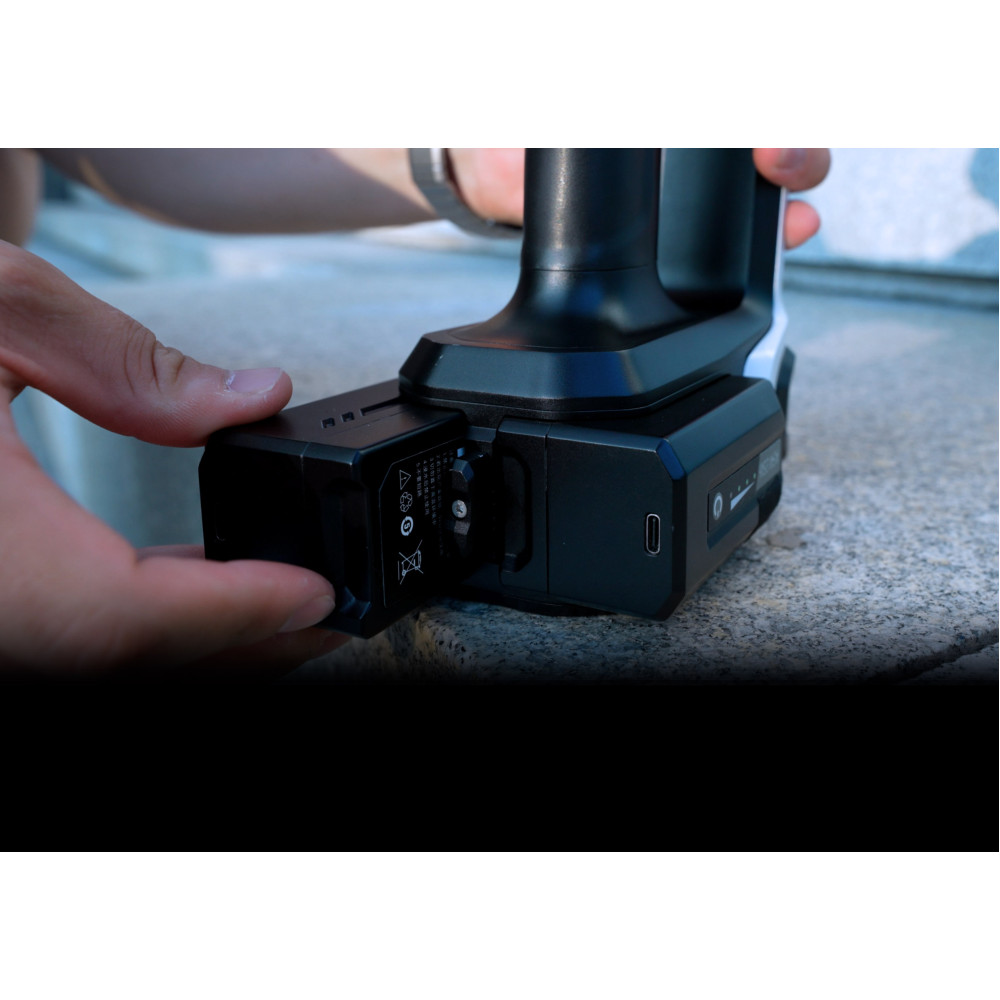

- Два аккумулятора с горячей заменой на 180 минут работы, быстрая зарядка по USB-C на 30 Вт. Смена собирается из нескольких проходов без перезапуска.
- Накопитель на 1 ТБ и выгрузка быстрее гигабайта в секунду. На дальних объектах облака тяжёлые, и запас по памяти здесь не лишний.

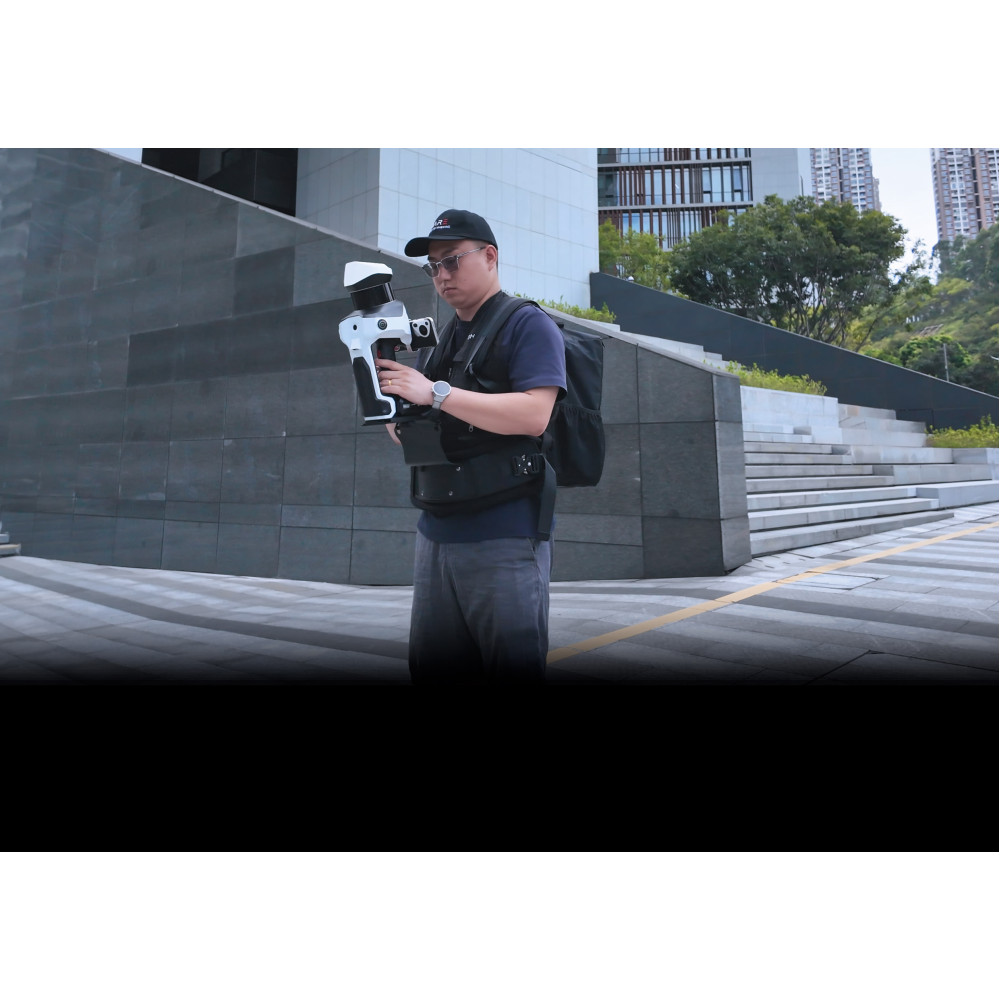

- Разгрузочная система распределяет вес по корпусу оператора, что заметно на длинных проходах по карьеру или вдоль трассы.
Толщина отвечает за резкость поверхностей, относительная точность за геометрию внутри объекта, абсолютная за посадку в систему координат. Все три значения одинаковы у всех версий серии.
Для каких работ применяется сканер

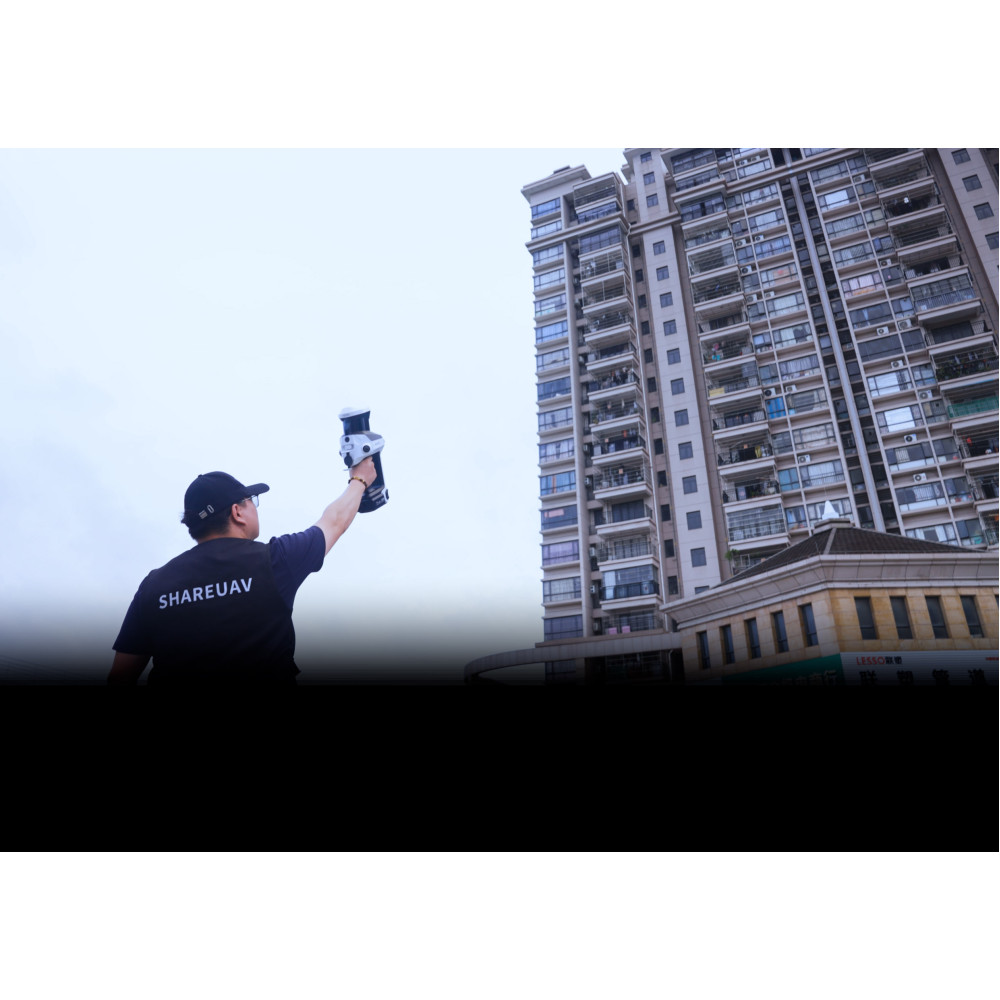

Первое направление это открытые объекты с большими расстояниями: карьеры и отвалы, мосты и эстакады, широкие улицы, фасады высоких зданий. Там, где младшие версии упираются в 120 метров, PRO снимает дальний край с того же прохода.
Второе направление это линейные объекты: дороги, коммуникации, железнодорожные пути. Оператор идёт или едет вдоль трассы, а прибор пишет полосу шириной в сотни метров.
Третье направление это лес и лесотаксационные работы. Под кронами спутникового сигнала почти нет, и здесь работают алгоритмы SLAM вместе с инерциальным модулем, а дальность помогает захватить стволы в глубине участка.
Работать может один человек. Чем крупнее объект, тем важнее продумать маршрут заранее, чтобы не осталось непокрытых участков.
Паспортные 300 метров достигаются на хорошо отражающих поверхностях. На тёмных и матовых материалах фактическая дальность будет меньше, это свойство метода, а не конкретного прибора. Если объекты компактные, помещения и дворы, переплачивать за дальность смысла нет: те же точность и плотность даёт S100-32 с дальностью 120 метров, а при меньшем объёме работ хватит и S100-16. Для контроля геометрии с миллиметрами нужен наземный лазерный сканер, для съёмки больших территорий сверху воздушное сканирование с беспилотника.
Обучение, аренда и поверка
Прибор этого класса покупают под конкретный поток объектов, и вопрос обычно не в самом сканере, а в том, что будет вокруг него.
Учим работать и с прибором, и со связкой программ: как планировать маршрут на крупном объекте, как пользоваться режимом PPK, как контролировать точность по ходу съёмки и как довести данные до чертежей и моделей. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Сканер можно взять в аренду. Возьмите на объект перед закупкой и сравните, хватает ли вам 120 метров или нужна полная дальность.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед закупкой мобильного сканера. Не нашли свой вопрос, напишите, ответим по вашему объекту.

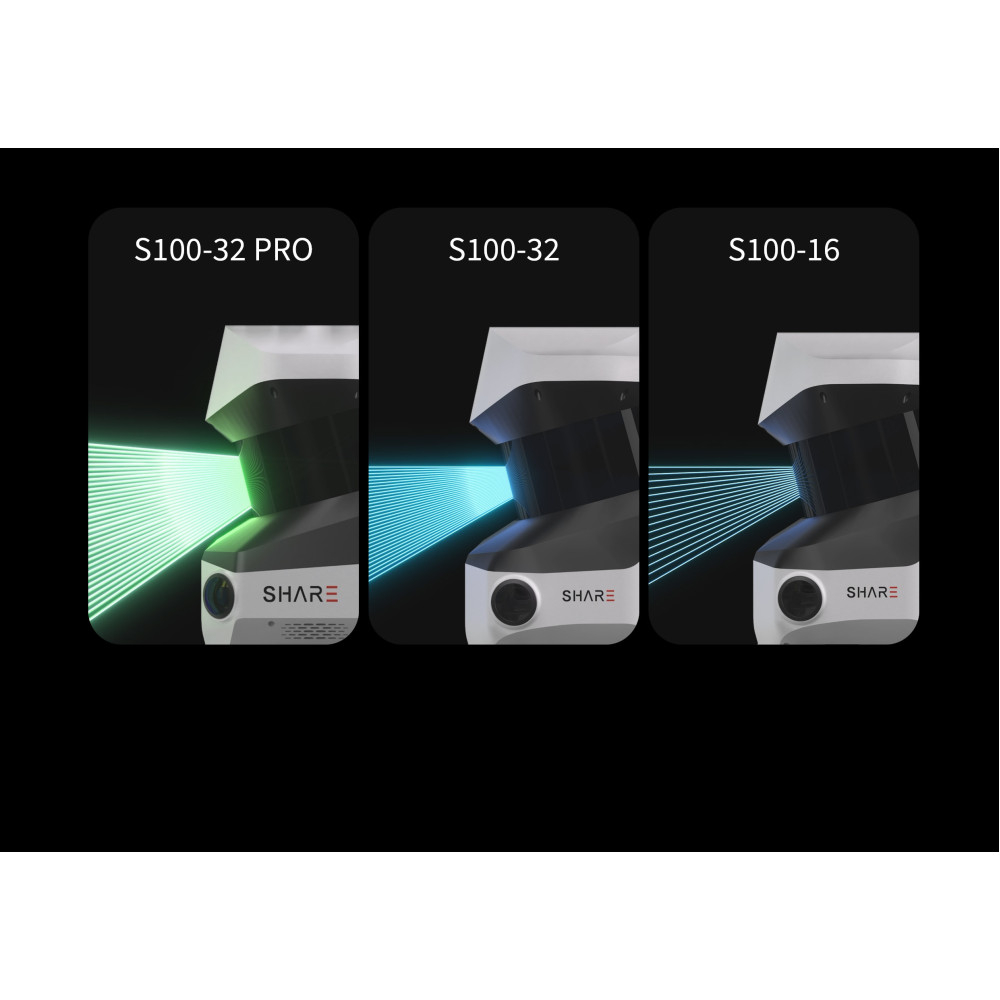

Чем PRO отличается от обычной 32-канальной версии
Дальностью. PRO снимает до 300 метров, обычная версия до 120. Скорость съёма у обеих одинаковая, 640 000 точек в секунду, точность тоже совпадает.
Переплата оправдана на карьерах, мостах, высоких зданиях и широких улицах. В помещениях и дворах разница почти не чувствуется.
Реально ли снимать на 300 метрах
Паспортная дальность достигается на светлых и хорошо отражающих поверхностях. На тёмном асфальте, мокром бетоне и матовых материалах она будет заметно меньше.
Практический ориентир для уверенной работы это примерно половина паспортной дальности, дальше плотность точек падает, и облако становится разреженным.
Нужны ли марки для сшивки проходов
В обычной работе марки не нужны: траекторию держат алгоритмы SLAM и инерциальный модуль на 500 Гц, а встроенный RTK ставит облако в проектные координаты.
Опорные точки остаются полезны как контроль и на объектах, где спутникового сигнала нет на всём маршруте.
Как прибор ведёт себя в лесу
Под кронами спутниковое решение теряется, и координаты считаются по данным лидара и инерциального модуля. Дальность помогает захватить стволы в глубине участка с одного прохода.
Для лесотаксации важно вести маршрут с перекрытием, чтобы алгоритм замкнул траекторию и накопленная ошибка не ушла в метры.
Сколько прибор работает от батарей
До 180 минут на двух аккумуляторах с горячей заменой, зарядка по USB-C мощностью 30 Вт.
Съёмка при смене батареи не прерывается, поэтому длинный проход по карьеру или вдоль трассы делается за один заход.
Хватит ли памяти на крупный объект
Встроенный накопитель на 1 ТБ, скорость выгрузки больше гигабайта в секунду. На дальних объектах облака тяжелее, и этот запас расходуется быстрее, чем в помещениях.
Практика простая: выгружать данные после каждого крупного объекта, а не копить их в приборе неделями.
- SLAM-сканер Share S100-32 PRO
- Разгрузочная система для переноски
- Аккумулятор, 2 шт
- Зарядное устройство
- Кабель передачи данных
- Держатель телефона
- Транспортировочный кейс или рюкзак
- Руководство пользователя
Состав комплекта уточняйте при заказе, он зависит от партии поставки.
