Рейки нивелирные

Рейки нивелирные для оптических, лазерных и цифровых нивелиров

Рейка это вторая половина нивелира: прибор задаёт горизонт, а отсчёт снимается с рейки. Ошибка рейки входит в результат наравне с ошибкой прибора, поэтому дорогой нивелир в паре с разболтанной рейкой работает как дешёвый. Разница между моделями здесь не в маркетинге, а в материале, шкале и в том, есть ли документ о поверке.

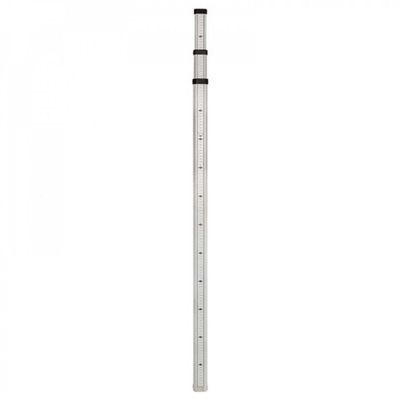

В разделе собраны телескопические алюминиевые рейки высотой от 3 до 7 метров, фиберглассовые, складные деревянные, инварные для нивелирования I и II классов и отдельная группа реек для приёмников лазерного луча. Здесь же круглые уровни к рейкам.

Какую высоту брать

Трёхметровая рейка закрывает большинство задач на площадке: разбивку, контроль отметок, поэтажное нивелирование. Четыре метра берут для земляных работ и на рельефе, где перепады больше. Пять и семь метров нужны при вертикальной планировке, работе на откосах и в котлованах, где с трёхметровой просто не достать до горизонта прибора.

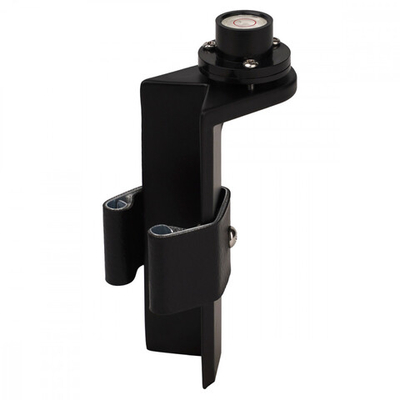

Обратная сторона высоты это устойчивость. Полностью выдвинутая семиметровая рейка сильно раскачивается на ветру, и без круглого уровня отсчёт с неё превращается в лотерею.

Алюминий, фибергласс, дерево или инвар

Алюминий это рабочая база: недорого, легко, ремонтопригодно. Такая рейка проводит ток, поэтому рядом с ЛЭП её применять нельзя.

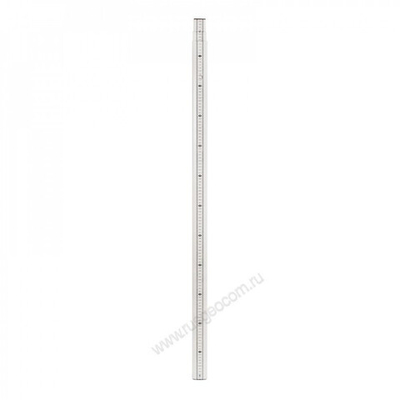

Фибергласс не проводит электричество и меньше ведёт от температуры, поэтому его берут для работ у линий электропередачи и там, где нужна повышенная стабильность шкалы.

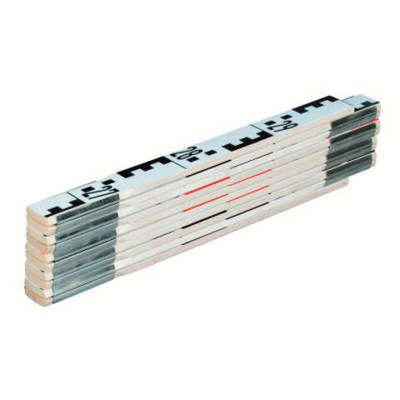

Складные деревянные рейки жёстче телескопических: у них нет выдвижных секций, которые дают люфт. Дерево почти не расширяется от нагрева, а латунные шарниры держат геометрию годами.

Инварная лента это отдельный класс. Коэффициент теплового расширения инвара примерно в десять раз ниже, чем у стали, поэтому длина шкалы не меняется от температуры. Такие рейки применяют в нивелировании I и II классов, где счёт идёт на десятые доли миллиметра, и стоят они соответственно.

Шкалы и как по ним считывают

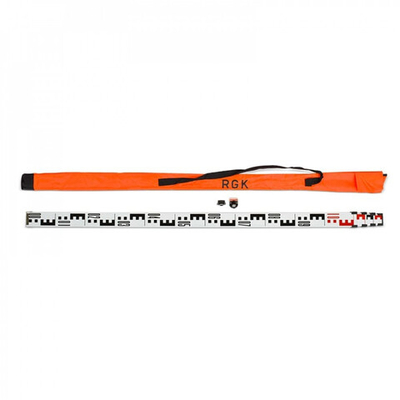

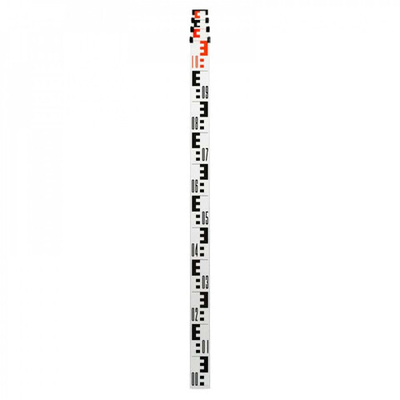

Классическая Е-градуировка с сантиметровыми шашками рассчитана на визуальный отсчёт в трубу нивелира. Миллиметровая шкала на обратной стороне даёт отсчёт точнее и удобна при работе с лазерным нивелиром и приёмником. Большинство телескопических реек несут обе шкалы сразу, и это правильно: одна рейка закрывает и оптический, и лазерный сценарий.

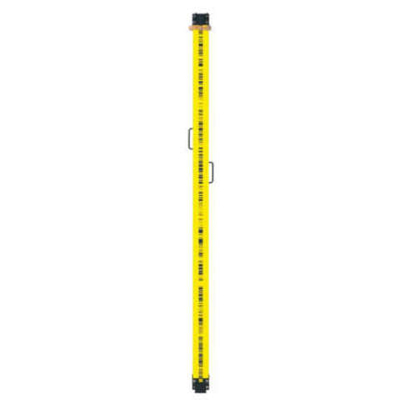

Штрих-кодовая шкала на инварных рейках предназначена для цифровых нивелиров, которые считывают отсчёт автоматически и исключают ошибку оператора.

Поверка и калибровка: чем отличаются

Поверка это процедура государственного регулирования: она подтверждает, что средство измерений пригодно к применению, и оформляется свидетельством. Без действующей поверки результаты нельзя предъявить там, где измерения попадают под государственный метрологический надзор.

Калибровка добровольна и фиксирует фактическую погрешность конкретного экземпляра. Её обычно требует внутренний регламент организации или договор с заказчиком. В разделе есть рейки в обоих исполнениях: базовом и с уже выполненной процедурой, и переплата за документ обычно меньше, чем отдельный заказ поверки после покупки.

Рейки для приёмников лазерного луча

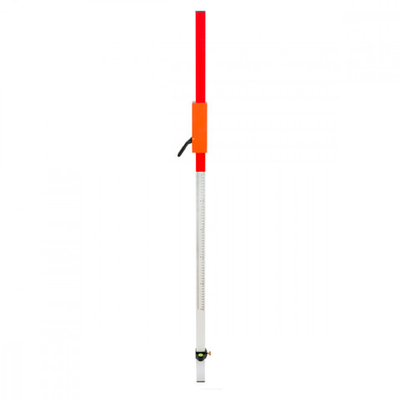

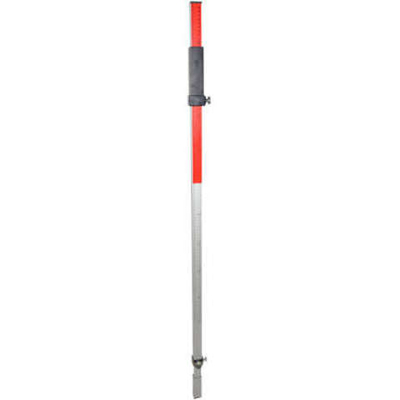

Это отдельный тип с подвижным блоком под приёмник и шкалой в обе стороны от нуля. Работают в паре с ротационным нивелиром: приёмник ловит луч, оператор считывает превышение прямо со шкалы. Главное преимущество в том, что нивелирование на большие расстояния выполняет один человек, без помощника у прибора.

Подбор и доставка

Отгружаем по всей России. Если не уверены, какая рейка подойдёт под ваш нивелир или приёмник, напишите модель прибора: подберём вариант и уточним, нужна ли вам версия с поверкой.
