Приёмник AlphaGEO A5

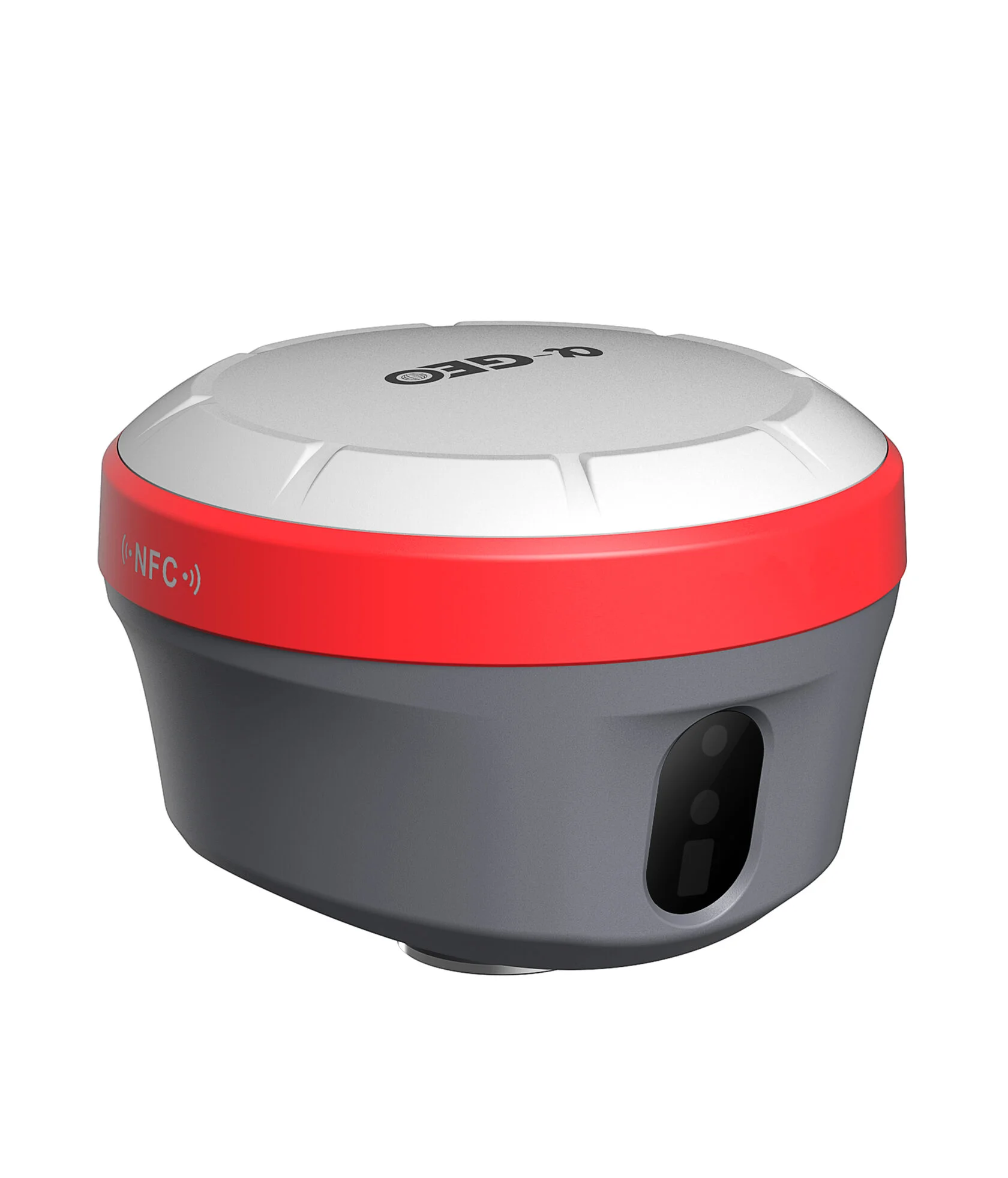

Приёмник AlphaGEO A5 собран на плате Unicore UM980 с 1408 каналами и даёт повышенную точность RTK, до 5 мм в плане. IMU работает до 120 градусов, а встроенный лазер снимает точки на расстоянии до 20 метров.

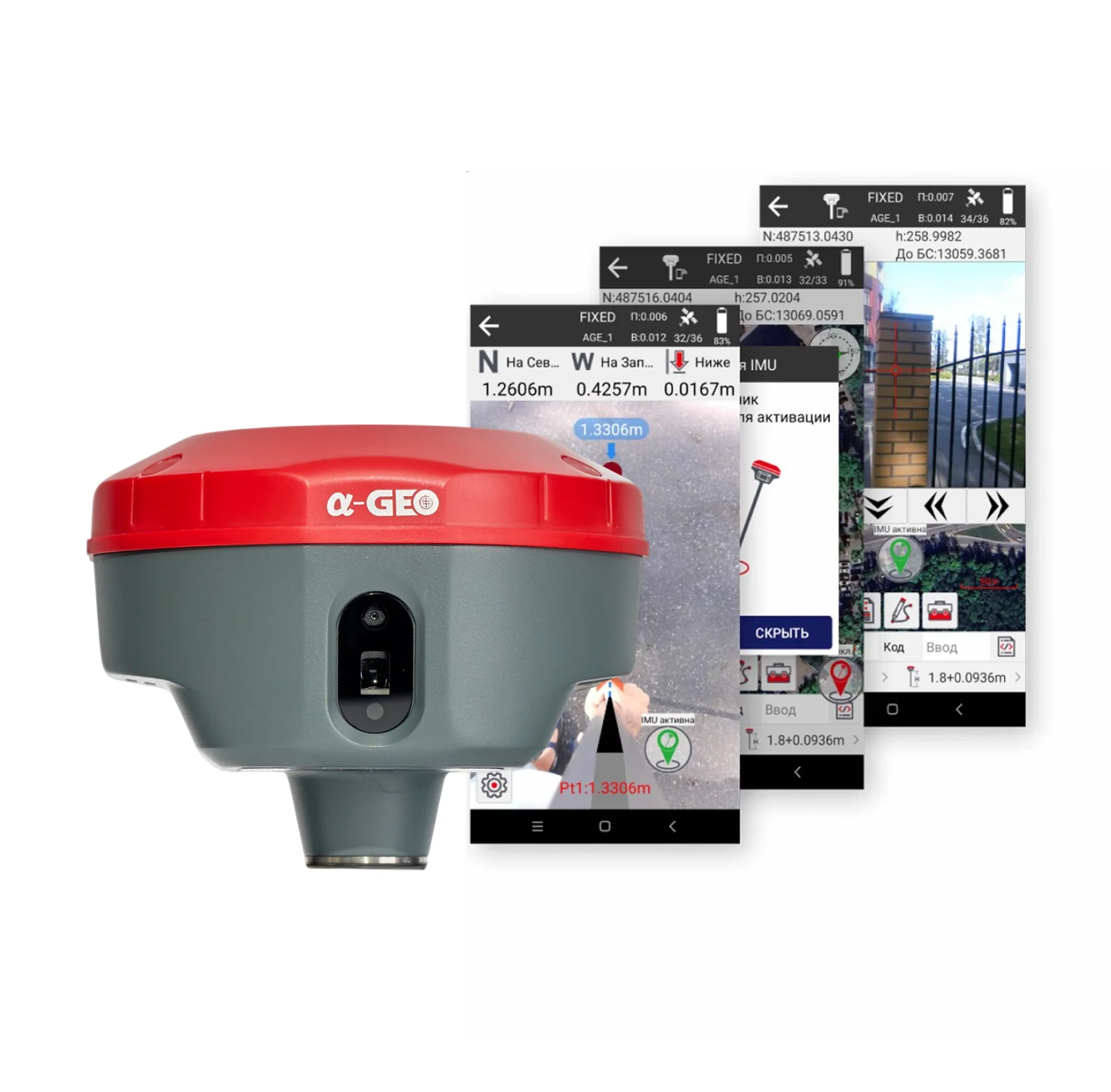

Две AR-камеры работают на разные задачи: фронтальная помогает удобнее выйти на удалённую точку, нижняя показывает точку выноса поверх реальной картинки при разбивке. Встроенный радиомодем на 2 Вт с протоколом LoRa передаёт поправки на дистанцию до 15 километров.

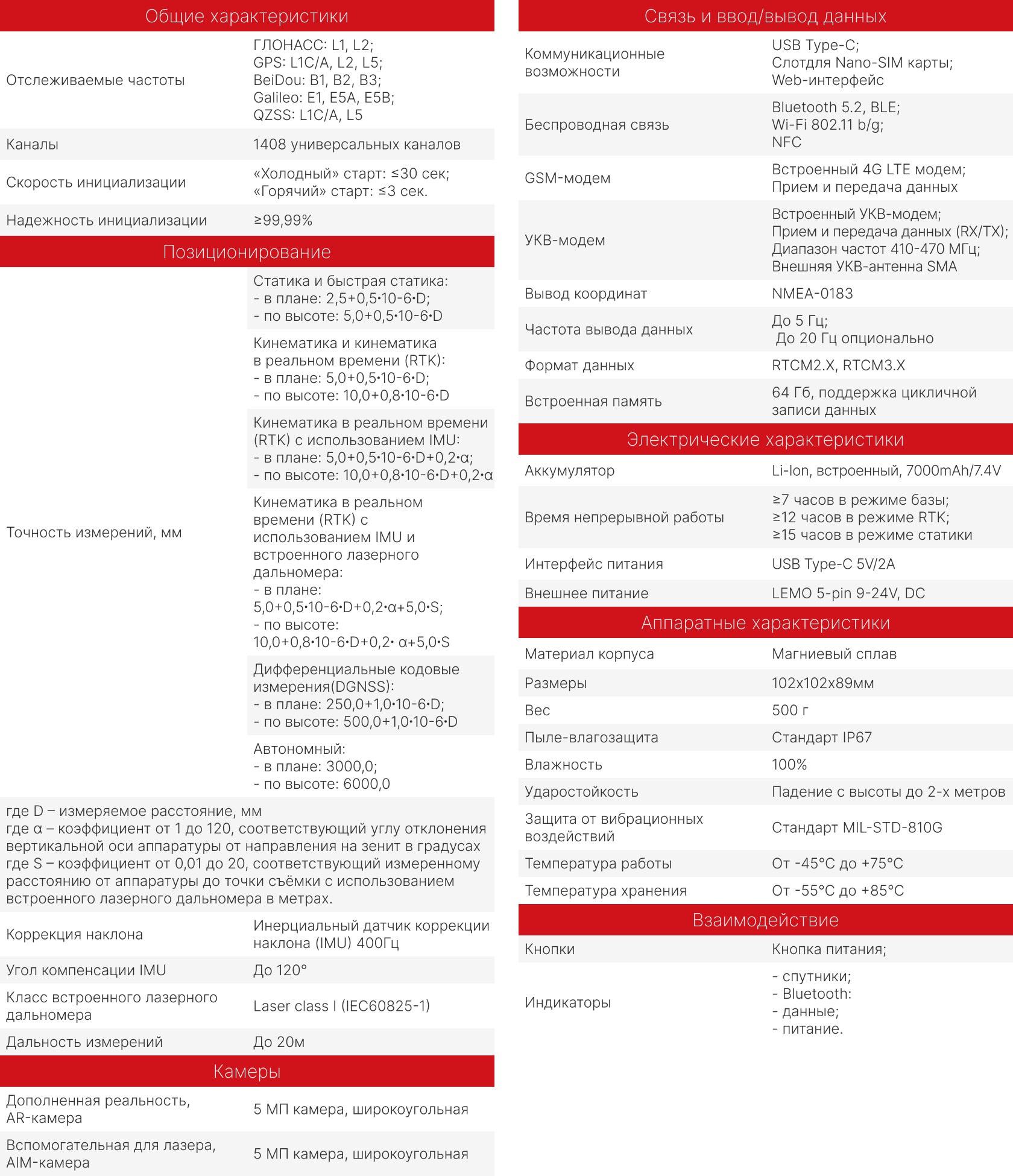

Полный список параметров смотрите во вкладке с характеристиками. Прибор внесён в госреестр средств измерений под номером 96366-25.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Плата Unicore UM980 на 1408 каналов принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и SBAS. Погрешность RTK 5 мм плюс 0,5 мм на километр в плане и 10 мм плюс 0,8 мм по высоте, в статике 2 мм плюс 0,5 мм на километр.

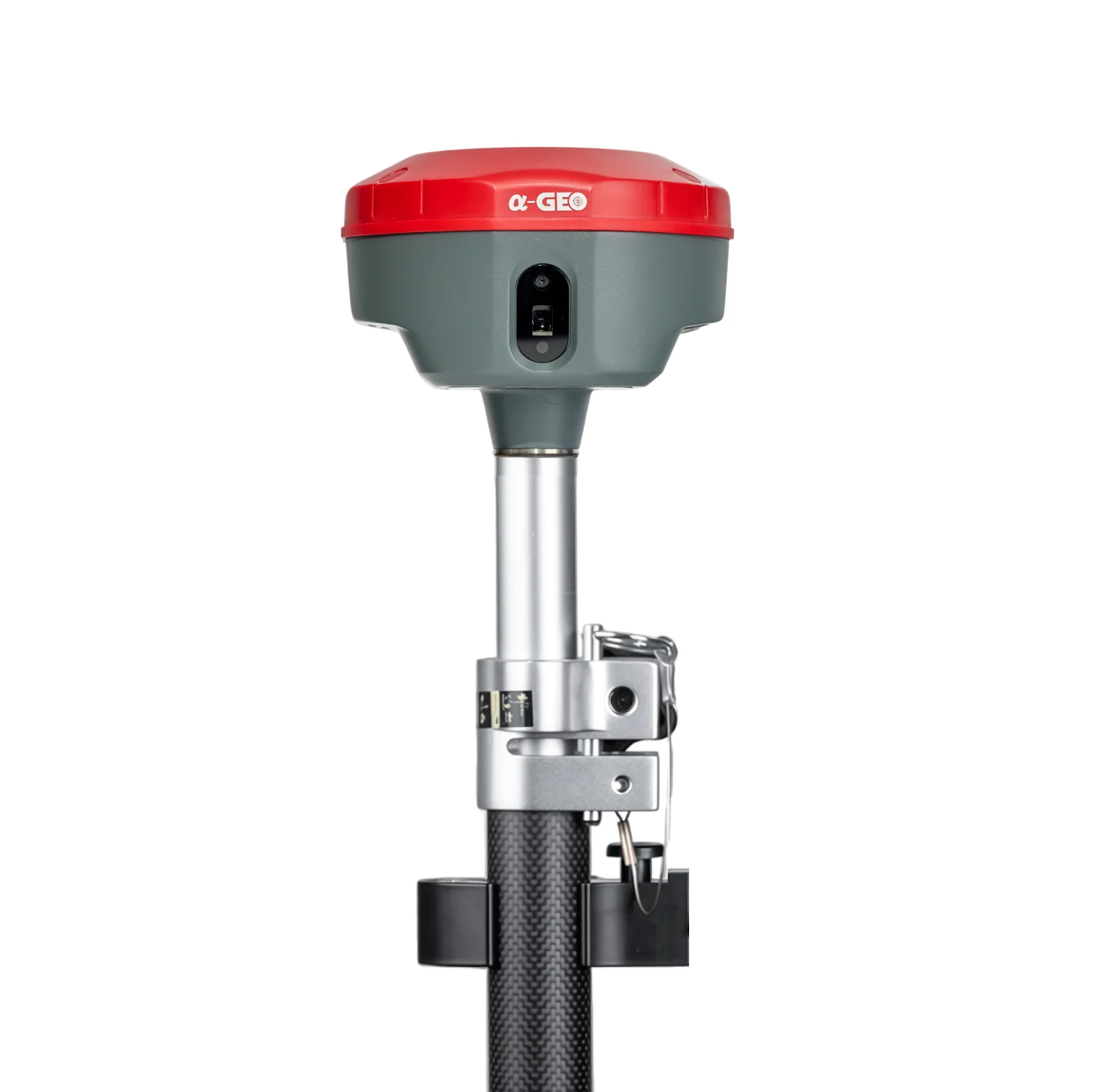

• Инерциальный модуль с частотой обновления 400 Гц компенсирует наклон вехи до 120 градусов в каждую сторону. Выставлять веху по уровню не нужно, инициализация занимает секунды.

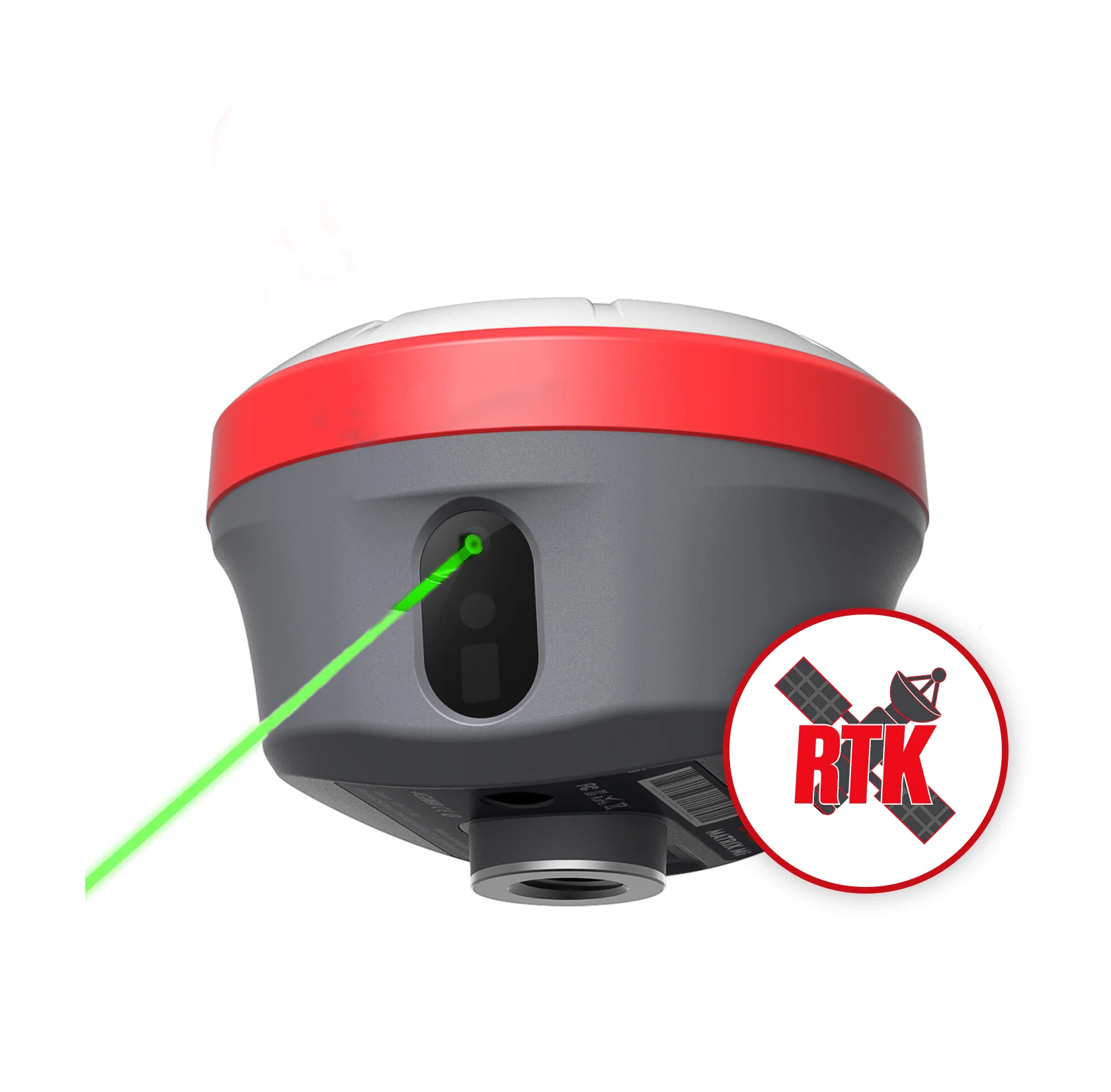

• Лазерный дальномер снимает точку на расстоянии до 20 метров. Зелёное пятно видно на солнце, поэтому углы за забором, элементы фасада и точки у воды берутся с безопасного места.
• Фронтальная AR-камера помогает удобнее выйти на удалённую точку или точку, закрытую препятствием.
• Нижняя камера AR выводит проектную точку поверх изображения с камеры, и реечник идёт к метке на экране, а не сверяется с цифрами смещений.
• Радиомодем на 2 Вт в диапазоне от 410 до 470 мегагерц работает и на приём, и на передачу. Протокол LoRa AlphaTalk15 растягивает радиоканал до 15 километров, что закрывает объекты без сотовой связи.
• Модем 4G с Nano-SIM, Wi-Fi для веб-интерфейса без проводов, NFC для подключения контроллера касанием и Bluetooth для связи с полевым ПО.
• Память 64 ГБ под длительную статику, аккумулятор 7000 мА·ч на 12 часов, защита IP67 и рабочий диапазон от минус 45 до плюс 75 градусов.

К каждому значению добавляется от 0,5 до 0,8 мм на километр расстояния до базы. Высота всегда слабее плана, это свойство спутникового метода, а не конкретного прибора.

Для каких работ применяется приёмник

Первое направление это повседневная съёмка и вынос в натуру: кадастр, топография, исполнительная съёмка, разбивка на стройке. Компенсация наклона до 120 градусов снимает самую медленную часть работы, выставление вехи по уровню на каждой точке.

Второе направление это точки, к которым не подойти. Лазер на 20 метров и камера-видоискатель позволяют снять угол здания за ограждением, элемент фасада, бровку откоса или точку у кромки воды, оставаясь на безопасном месте.

Третье направление это объекты без сотовой связи. Радиоканал на 15 километров с протоколом LoRa даёт связку база плюс ровер там, где сеть постоянных станций недоступна.

Работает один человек. Прибор ставится базой или ровером, управление идёт с контроллера или телефона в полевом ПО SurPro 6.0.

Обучение, аренда и поверка

Прибор насыщенный, и вопрос обычно не в характеристиках, а в том, как быстро включить в работу лазер, камеры и радиоканал.

Учим работать с приёмником и с полевым ПО: как настроить радиоканал и сеть поправок, когда снимать лазером, а когда вехой, как вести разбивку по камере и как выгрузить данные в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
