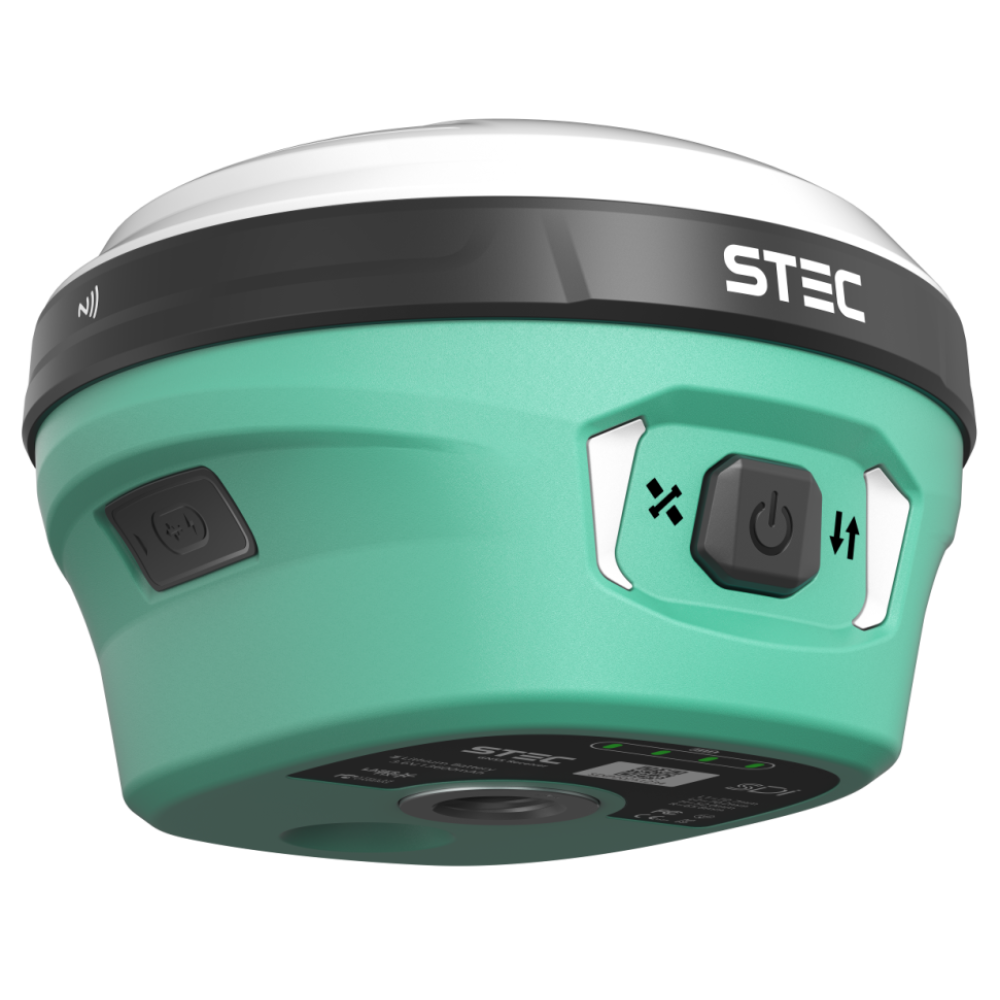

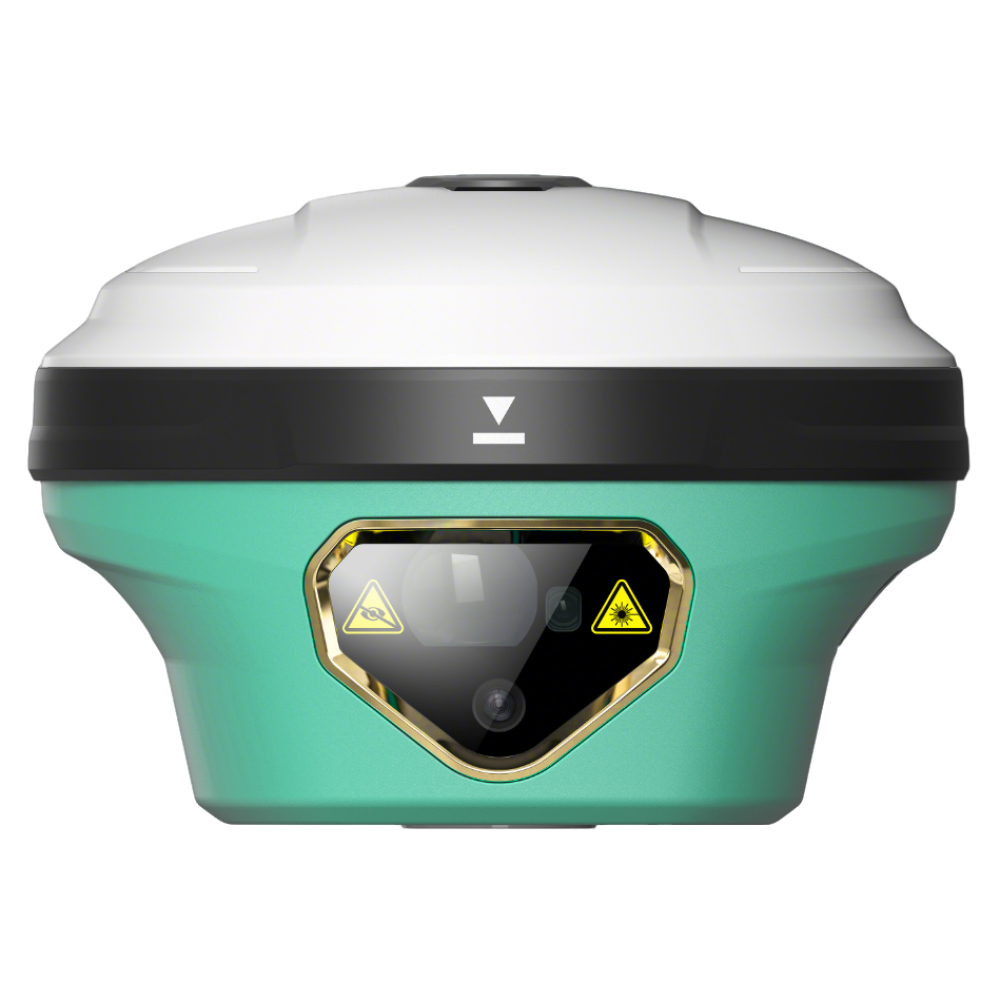

ГНСС-приёмник STEC SDi Pro

ГНСС-приёмник STEC SDi Pro снимает точки лазером на расстоянии до 150 метров, а в оптимальных условиях до 200. До 10 метров погрешность точки не больше 2 сантиметров, до 20 метров не больше 3.

Это обновлённая версия STEC SDi: лазер стал мощнее и получил автоматическую регулировку усиления, как у тахеометров, инерциальный модуль третьего поколения запускается на 40 процентов быстрее, а радиомодем достаёт на 20 процентов дальше. Прибор внесён в госреестр средств измерений.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

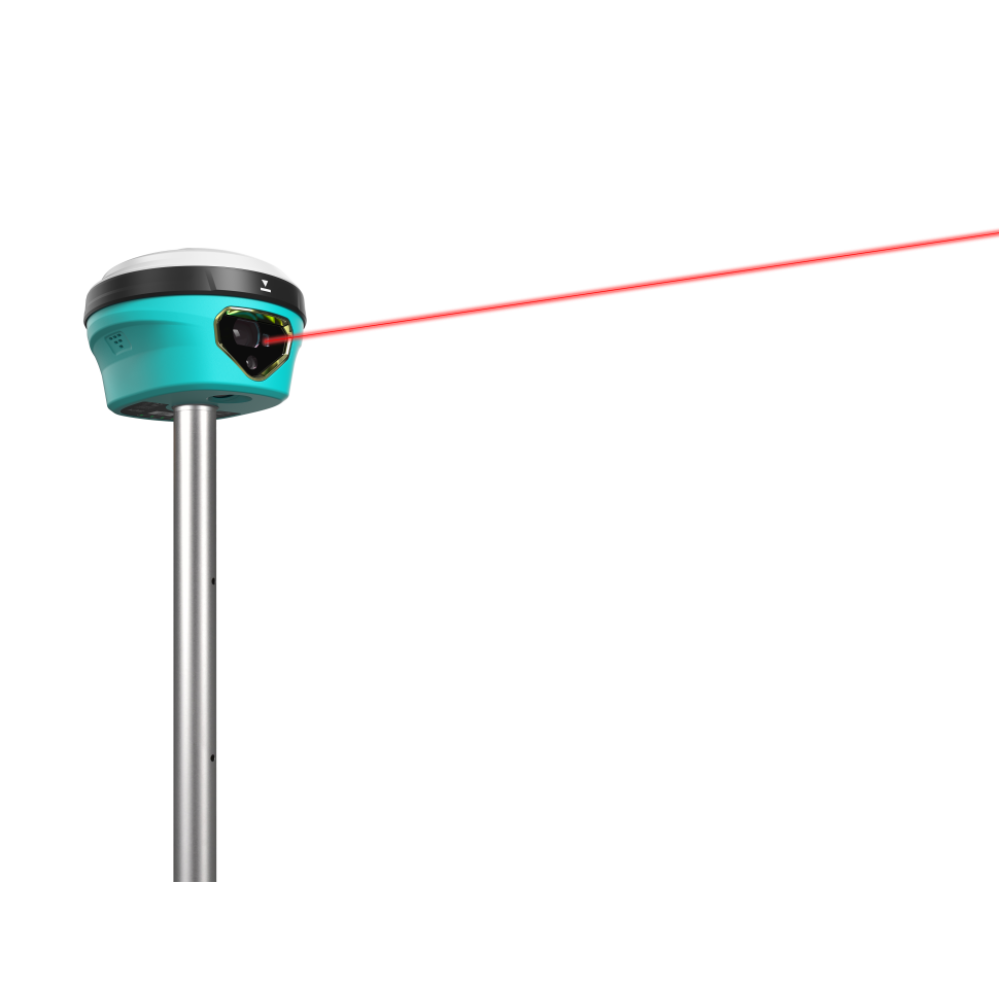

• Лазерный дальномер класса 3 работает от 0,7 до 150 метров, в оптимальных условиях до 200, с собственной погрешностью 2 мм. Автоматическая регулировка усиления, взятая из тахеометров, выравнивает отражённый сигнал от тёмных и светлых поверхностей.
• Точка по лазеру снимается с погрешностью до 2 см в пределах 10 метров и до 3 см в пределах 20. Частота измерений 10 раз в секунду, в быстром режиме 20.
• Инерциальный модуль третьего поколения компенсирует наклон до 120 градусов, при наклоне до 60 погрешность в пределах 2 сантиметров. Запускается на 40 процентов быстрее и дольше держит калибровку, даже когда прибор стоит на месте.

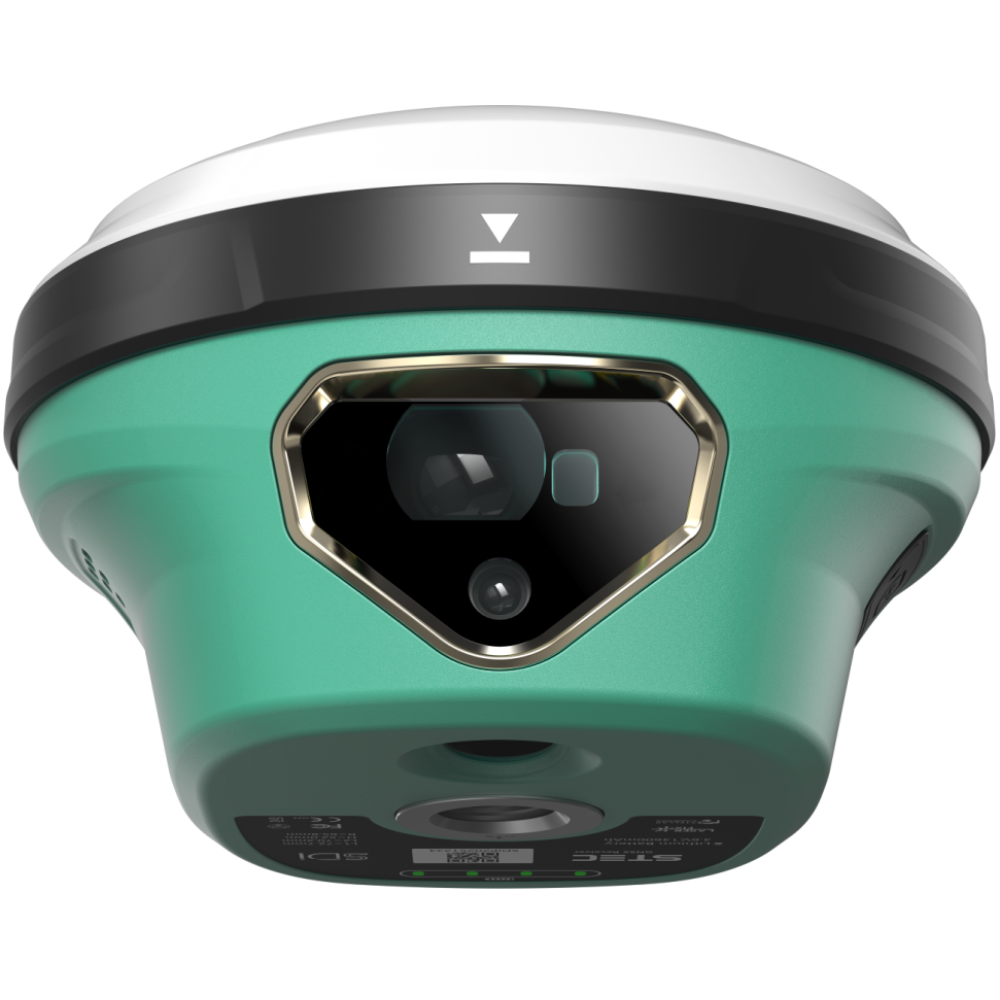

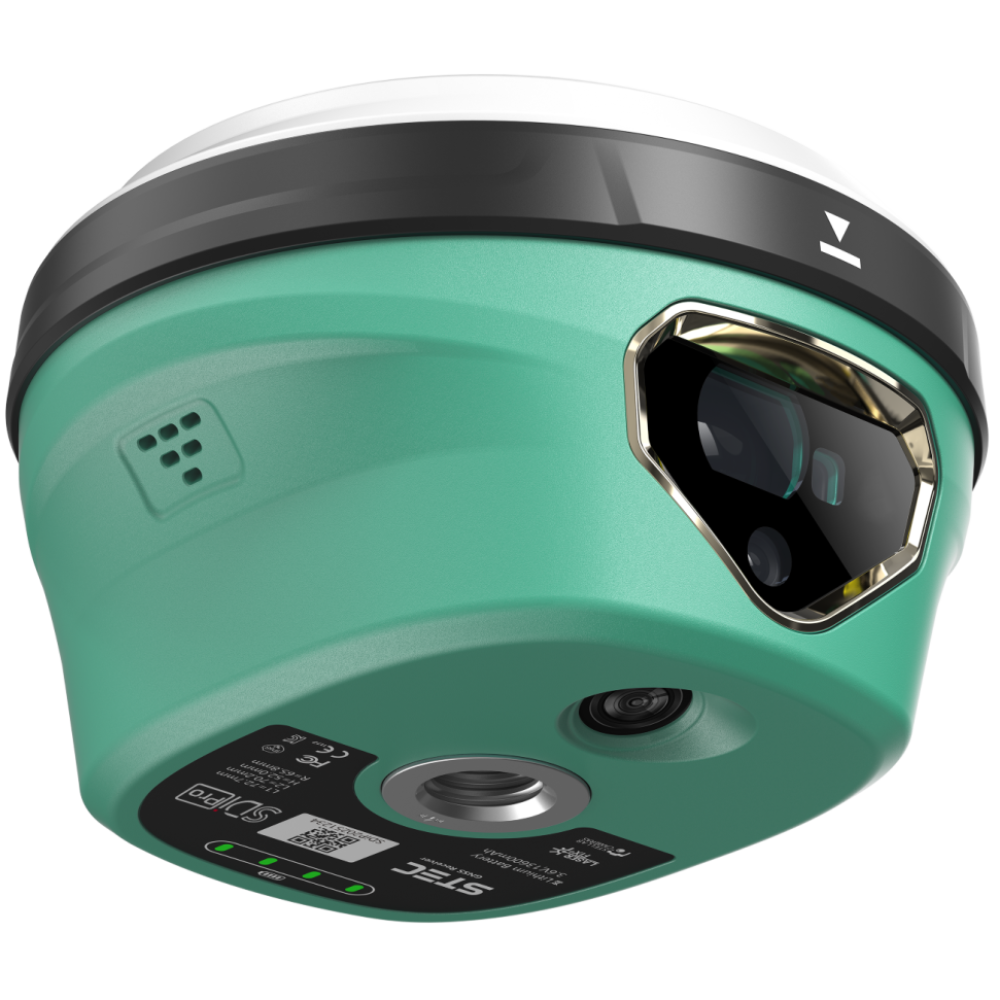

• Две камеры, передняя и нижняя, с матрицей 1080p HDR и ночным режимом. Разбивка в дополненной реальности второго поколения ведёт к точке по изображению с приёмника.
• Радиомодем на 2 Вт в диапазоне от 410 до 470 мегагерц, приём и передача, протокол S-LINK Ultra с дальностью на 20 процентов больше, плюс TrimTalk и Satel. Антенна с подавлением помех, прибор работает и ровером, и базой.
• Плата на 1408 каналов с возможностью обновления до 1808. RTK 8 мм плюс 1 ppm в плане и 15 мм плюс 1 ppm по высоте, статика 2,5 мм плюс 0,5 ppm, постобработка PPK 3 мм плюс 1 ppm.
• Аккумулятор 13 600 мА·ч: до 20 часов в статике и до 15 в режиме ровера. Wi-Fi в двух диапазонах, Bluetooth 5.0, NFC для быстрого сопряжения, USB Type-C с быстрой зарядкой.

Дальше 20 метров лазер продолжает мерить до 150, но погрешность точки растёт вместе с расстоянием и зависит от поверхности, в которую попадает луч.

Для каких работ применяется приёмник

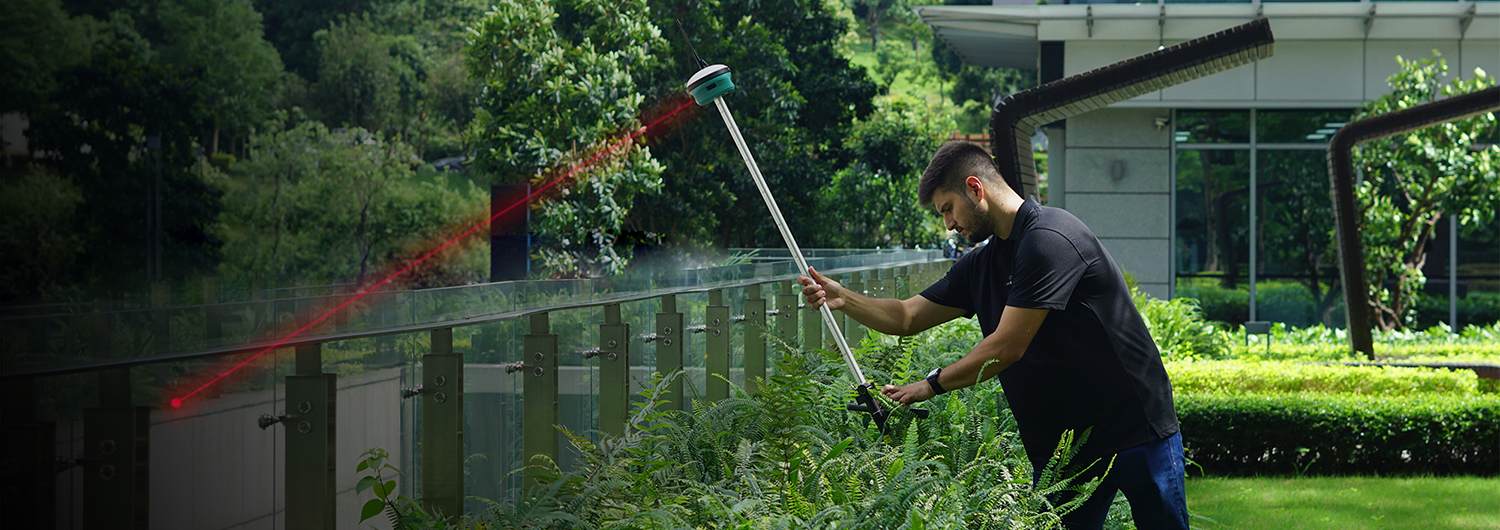

Первое направление это съёмка на расстоянии: фасады и карнизы, откосы и бровки, опоры и конструкции за ограждением, точки за водой или на проезжей части. Лазер на 150 метров снимает то, до чего обычный приёмник с лазером не достаёт.

Второе направление это разбивка на стройке в дополненной реальности. Передняя камера ведёт к точке выноса, у самой точки включается нижняя, и мастер ставит метку по изображению, а не по цифрам. Ночной режим камер позволяет работать в сумерках и в плохо освещённых местах.

Третье направление это полный цикл спутниковой съёмки без сотовой связи. Радиомодем работает на передачу, второй приёмник становится базой, и комплект работает автономно.

Обучение, аренда и поверка

Прибор многофункциональный, и вопрос обычно не в характеристиках, а в том, как встроить дальний лазер, наклон и разбивку по камере в привычную работу.

Учим работать с приёмником и полевым ПО FieldMaster: когда снимать лазером, а когда вехой, как контролировать качество дальних точек, как вести разбивку по камере, как поднять свою базу по радиоканалу и как выгрузить данные в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
