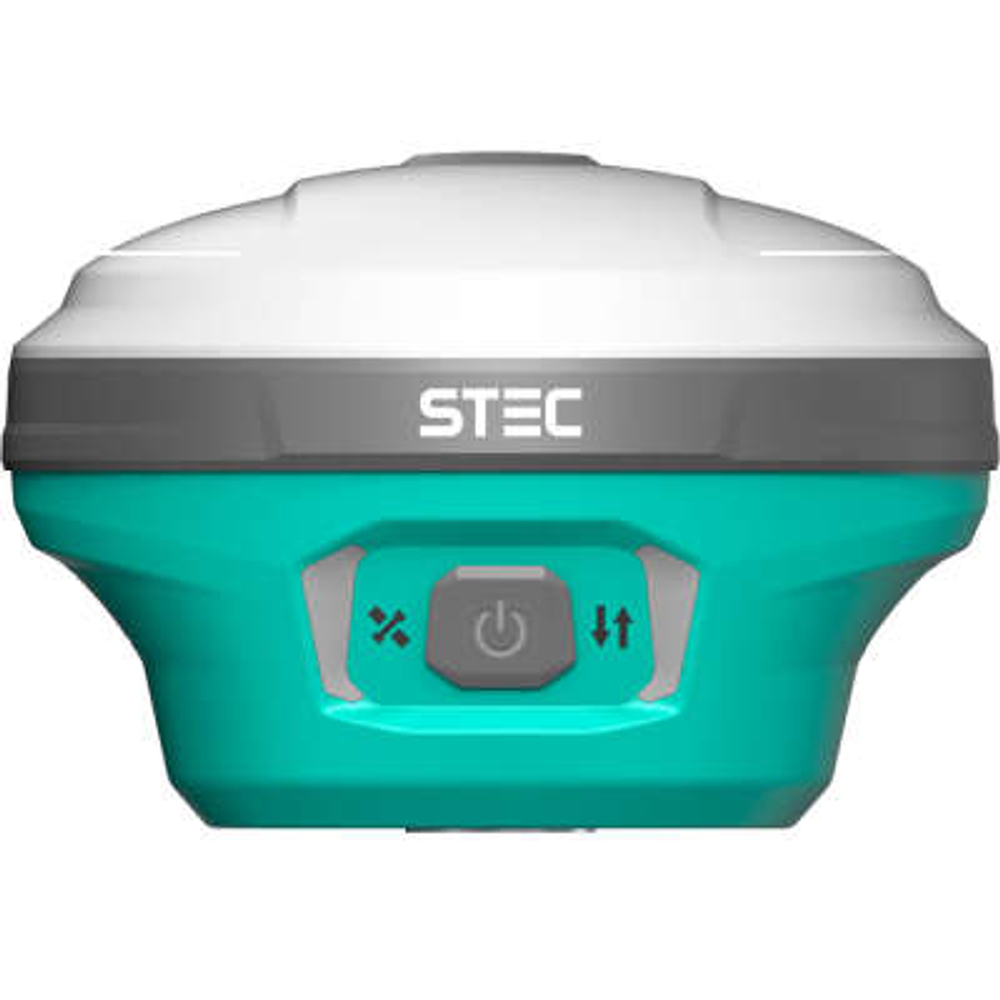

GNSS-приемник STEC SDi

ГНСС-приёмник STEC SDi снимает точки лазером на расстоянии до 70 метров: наводите луч, и координаты считаются с того места, где вы стоите. До 5 метров погрешность не больше 2 сантиметров, до 10 метров не больше 3.

Кроме лазера у приёмника инерциальный модуль с компенсацией наклона до 120 градусов, две камеры для разбивки в дополненной реальности и встроенный радиомодем на 2 Вт, который работает и на приём, и на передачу. Прибор внесён в госреестр средств измерений под номером 94035-24.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

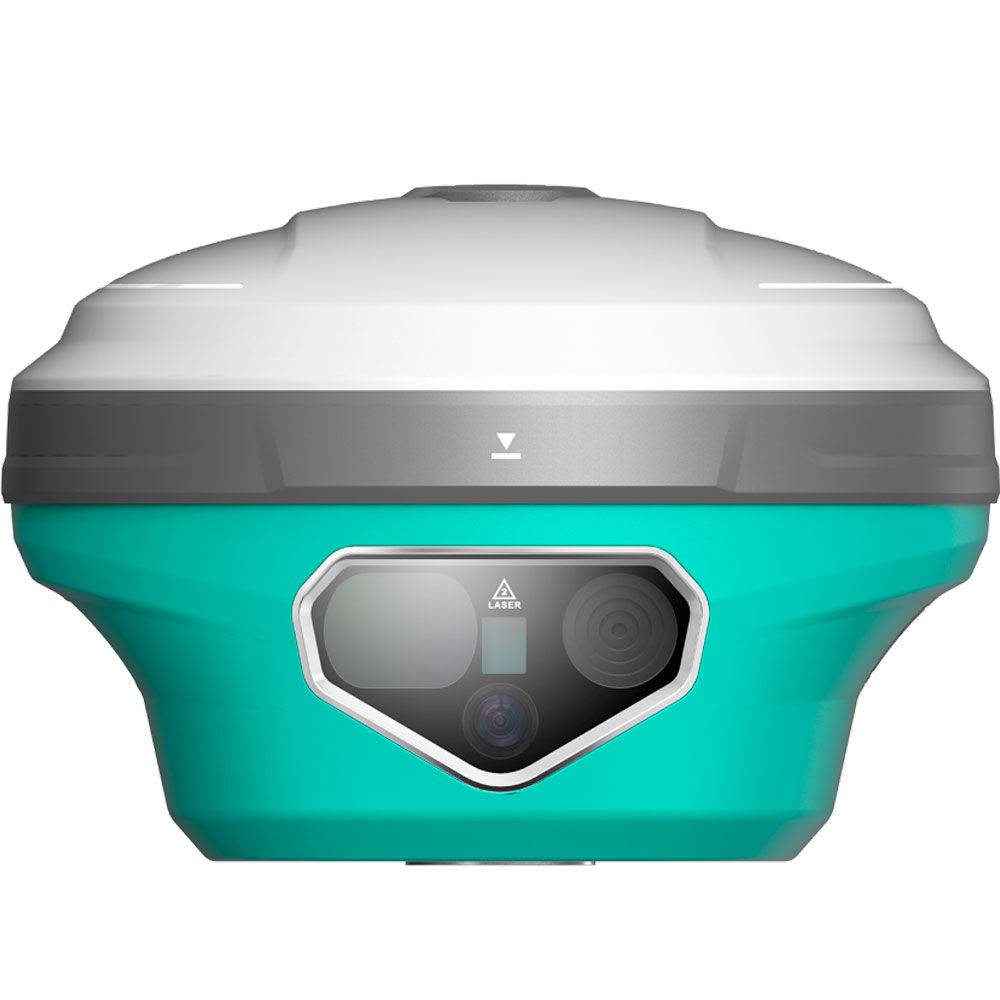

• Лазерный дальномер LaserFix работает на расстоянии от 0,7 до 70 метров с собственной погрешностью 2 мм. Точка по лазеру снимается с погрешностью до 2 см на 5 метрах и до 3 см на 10.
• Инерциальный модуль компенсирует наклон вехи до 120 градусов, при наклоне до 60 погрешность остаётся в пределах 2 сантиметров. Выравнивать веху по уровню не нужно.

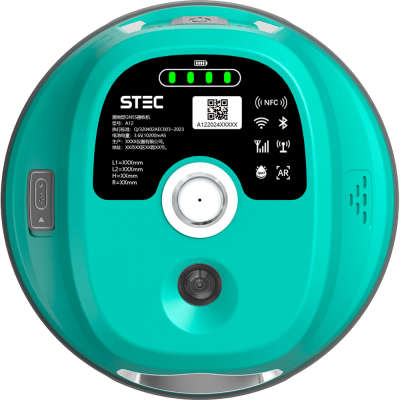

• Две камеры, передняя и нижняя, с матрицей 1080p HDR и ночным режимом. Передняя показывает направление на точку выноса, нижняя включается у самой точки и показывает её положение под вехой.
• Встроенный радиомодем на 2 Вт в диапазоне от 410 до 470 мегагерц работает и на приём, и на передачу, поэтому прибор становится и ровером, и базой. Протоколы S-LINK, TrimTalk, Hi-Target, South и CHC, дальность связи от 3 до 5 километров в прямой видимости.
• Плата на 1408 каналов, все созвездия, включая сигналы B2b-PPP и E6-HAS. Точность RTK 8 мм плюс 1 ppm в плане и 15 мм плюс 1 ppm по высоте, статика 2,5 мм плюс 0,5 ppm.

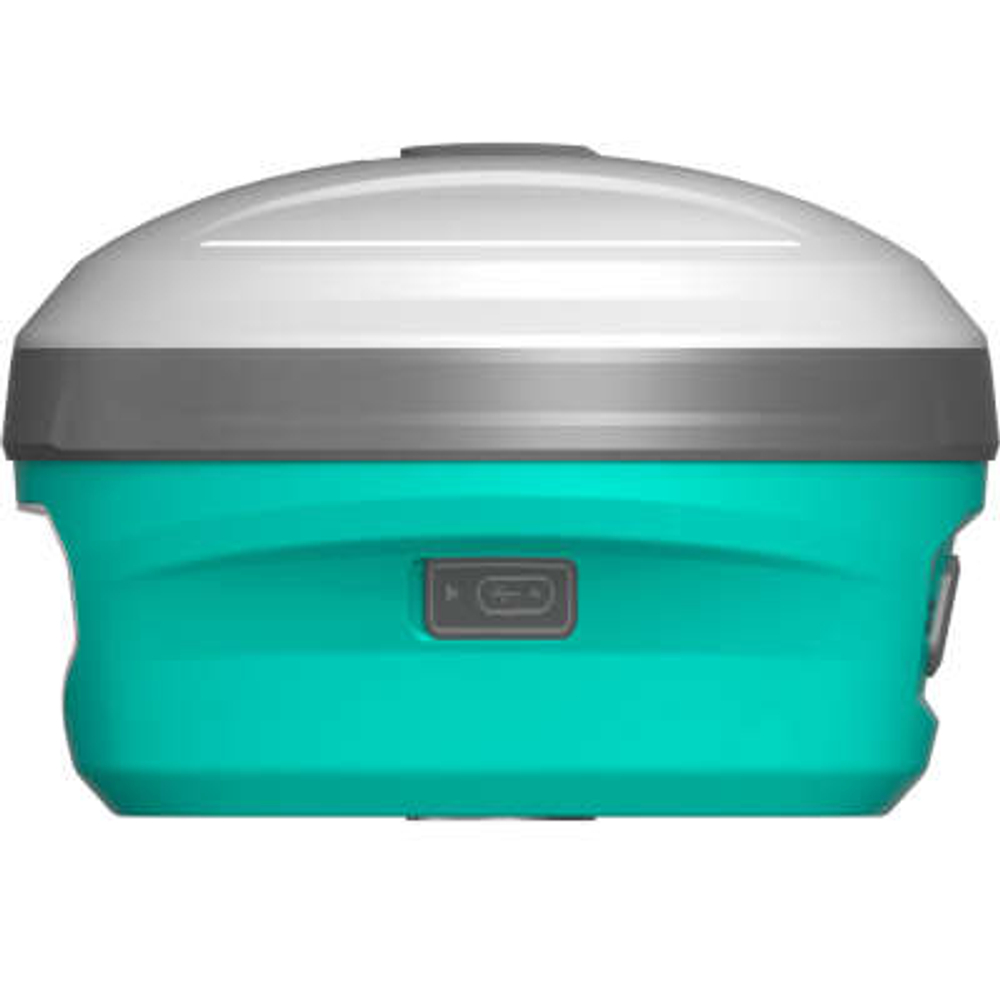

• Аккумулятор 13 600 мА·ч: до 20 часов в статике и до 15 в режиме ровера. Зарядка и передача данных через USB Type-C.
• Защита IP68, падение с 2 метров на твёрдую поверхность, рабочий диапазон от минус 30 до плюс 65 градусов, масса 890 граммов.

Для обычной съёмки с рук, углов, колодцев и элементов за ограждением хватает 70 метров. Большая дальность нужна на откосах, фасадах и в карьерах.

Для каких работ применяется приёмник

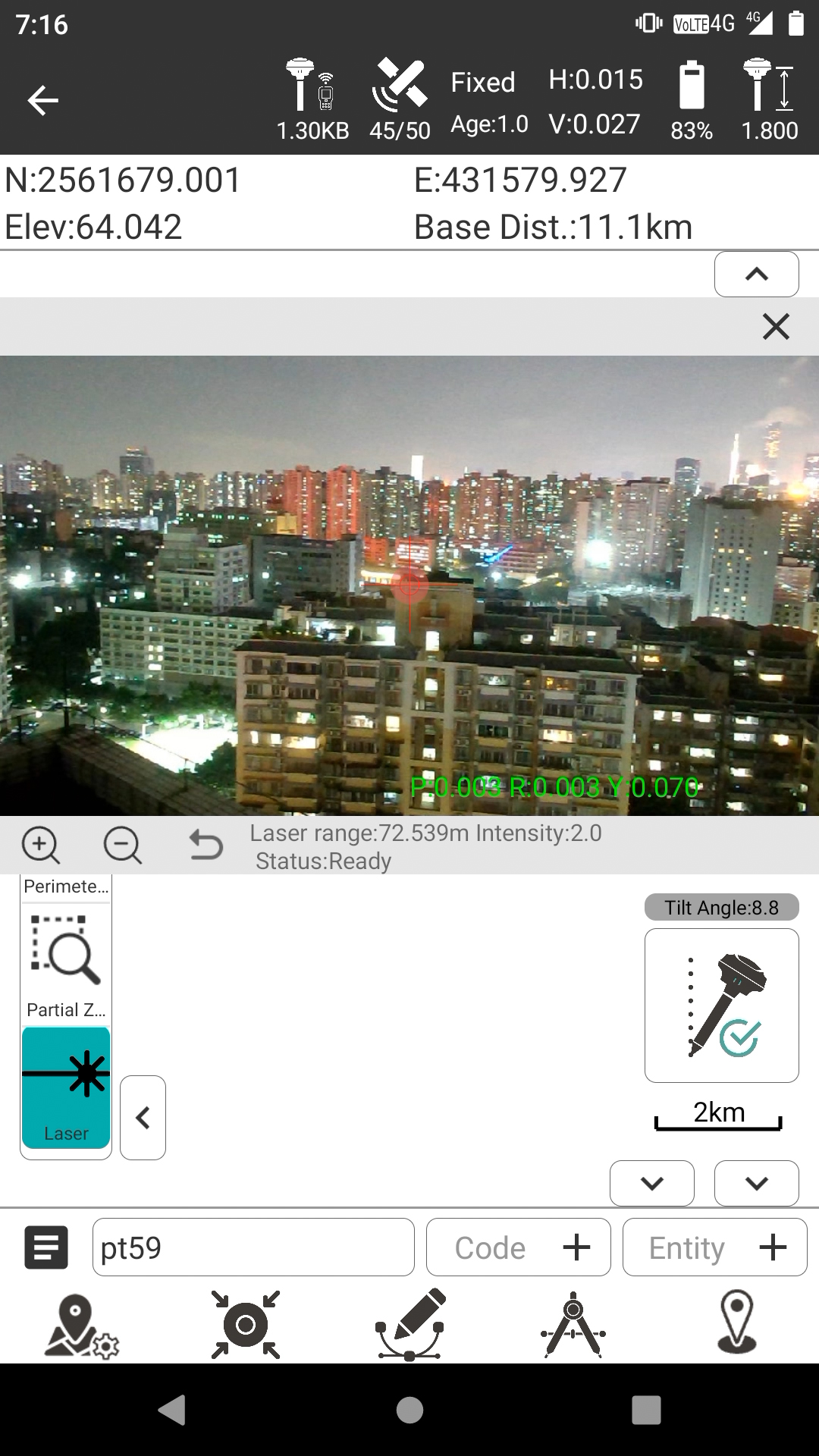

Первое направление это съёмка точек, к которым не подойти: углы зданий за забором, элементы фасадов, опоры, колодцы на проезжей части, бровки откосов. Лазер берёт точку с безопасного места, камера помогает навести луч даже в сумерках.

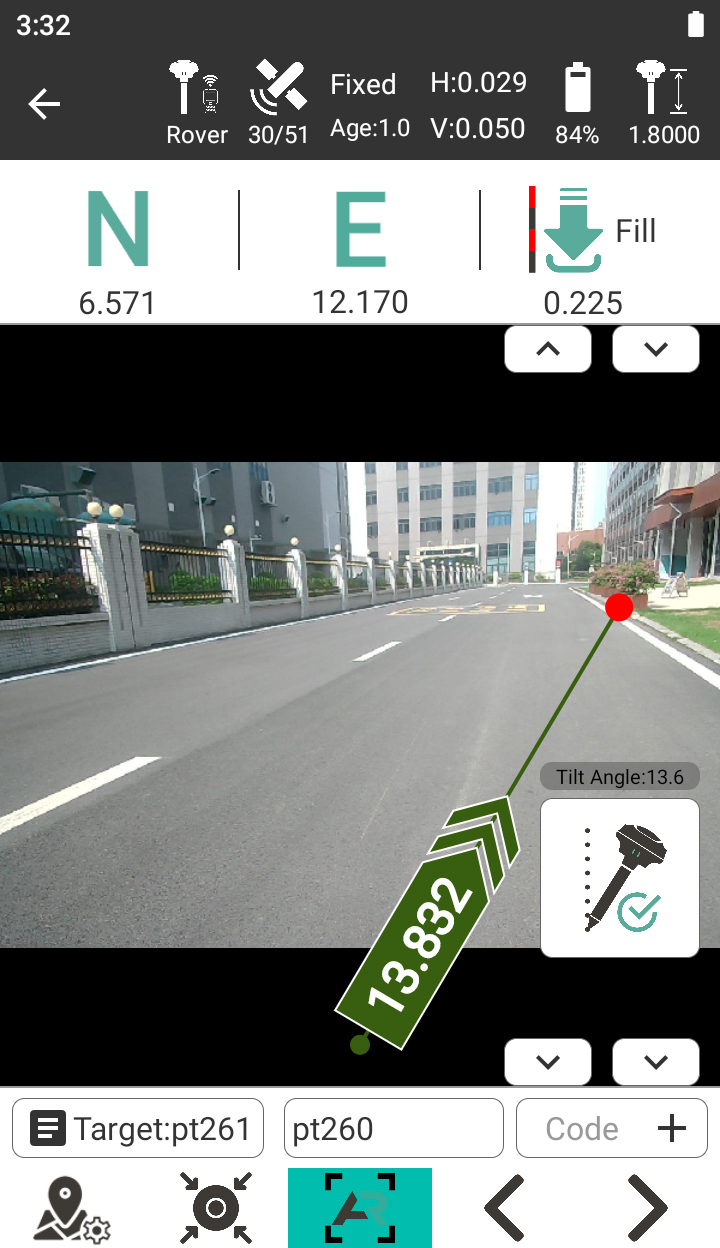

Второе направление это разбивка на стройке в дополненной реальности. На экране контроллера видно изображение с камеры приёмника со стрелкой и расстоянием до точки выноса, а у самой точки картинка переключается на нижнюю камеру. Мастер находит точку быстрее, чем по цифрам на экране.

Третье направление это полный цикл спутниковой съёмки там, где нет сотовой связи. Встроенный радиомодем работает на передачу, поэтому второй такой приёмник становится базой, и комплект работает автономно.

Обучение, аренда и поверка

Прибор многофункциональный, и вопрос обычно не в характеристиках, а в том, как встроить лазер, наклон и разбивку по камере в привычную работу.

Учим работать с приёмником и полевым ПО FieldMaster: когда снимать лазером, а когда вехой, как вести разбивку по камере, как поднять свою базу по радиоканалу и как выгрузить данные в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
