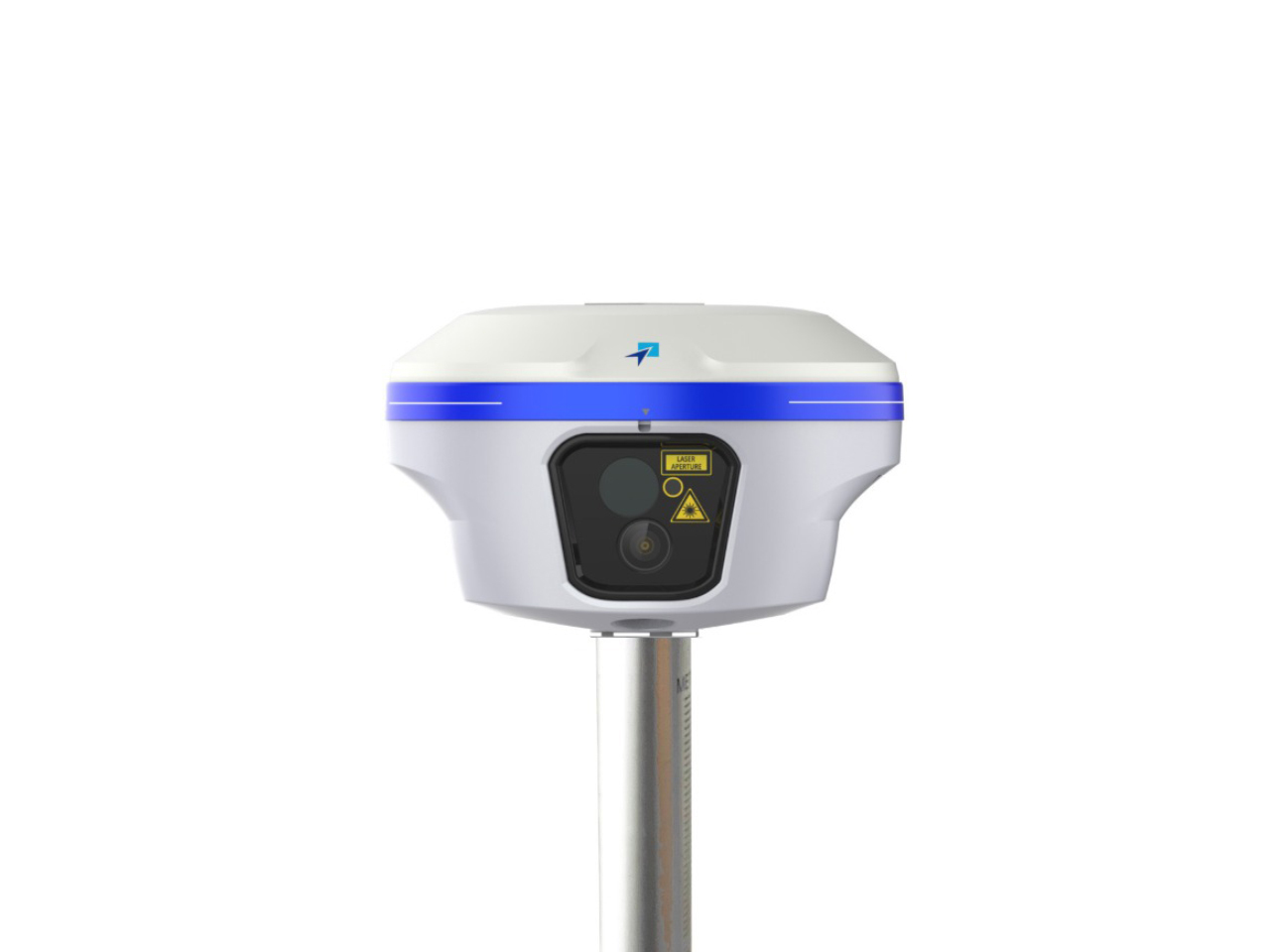

Приёмник PrinCe i35XR снимает точки зелёным лазером, не подходя к ним, и выносит их по изображению с камеры. Плата на 1892 канала принимает все действующие созвездия и сигналы L-диапазона, точность RTK 8 мм плюс 1 ppm в плане.
Отдельно стоит отметить инерциальный модуль: при съёмке с наклоном вехи погрешность растёт всего на 0,15 мм на градус, тогда как у большинства приборов этого класса прибавка в несколько раз больше.
Полный список параметров смотрите во вкладке с характеристиками.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.
- Плата на 1892 канала принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC и SBAS, а также сигналы L-диапазона и поправки PPP по B2b и Galileo HAS. Инициализация меньше 10 секунд при надёжности выше 99,9 процента.
- Точность RTK 8 мм плюс 1 мм на километр в плане и 15 мм по высоте. В статике 2,5 мм плюс 0,5 мм на километр, в постобработке PPK 3 мм.
- Съёмка с наклоном вехи добавляет всего 0,15 мм на каждый градус наклона. На практике это значит, что наклонённая веха почти не ухудшает результат, и точки у стен берутся без оглядки на угол.

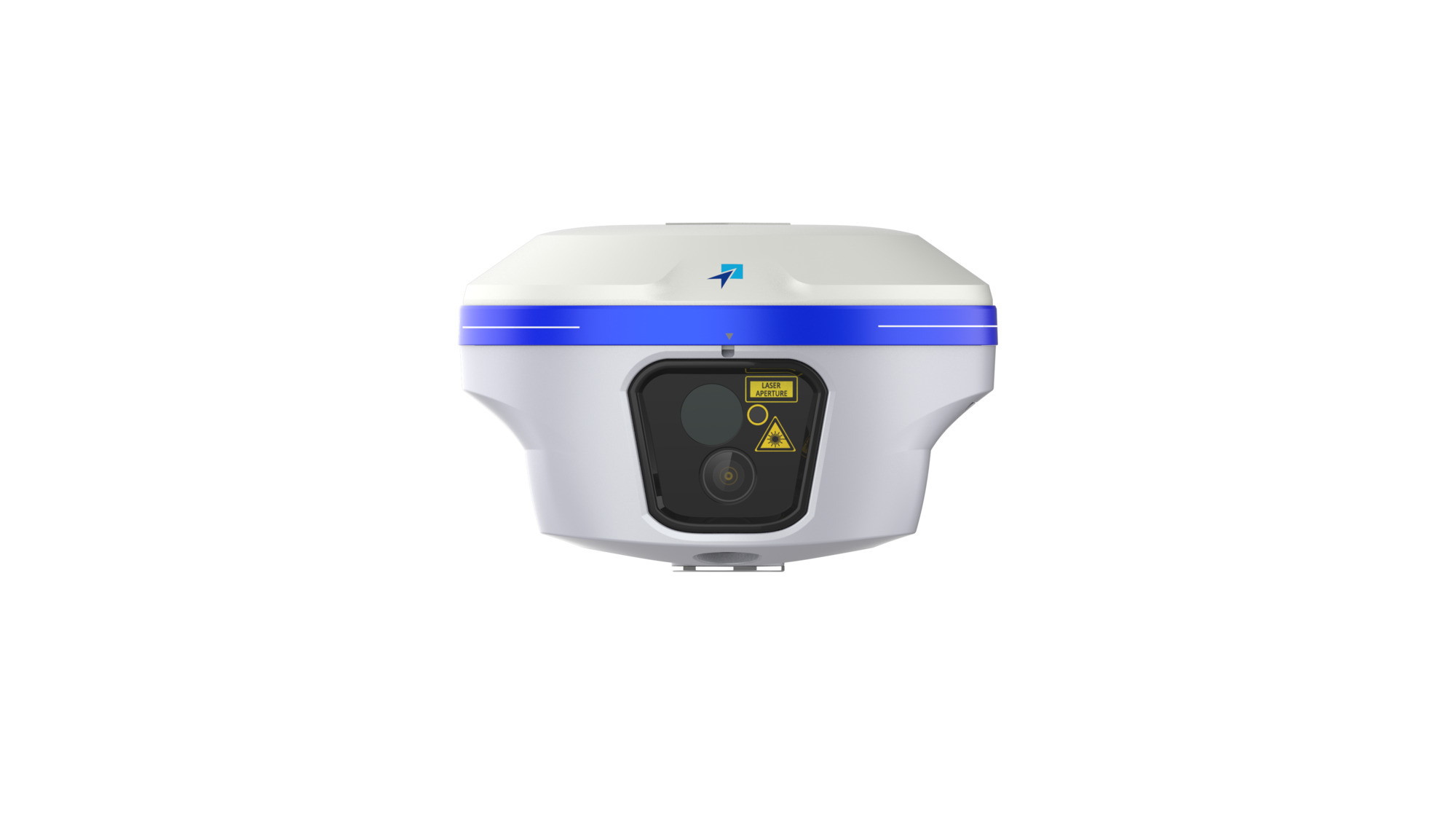

- Зелёный лазерный дальномер класса 3R снимает точку с погрешностью 2 см на пяти метрах и 3 см на десяти. Луч виден на солнце, поэтому наводиться удобно и в полдень.
- Две камеры, 8 Мп и 2 Мп, с автофокусом и глобальным затвором. Видеовынос даёт в плане те же 8 мм плюс 1 ppm, что и обычный RTK, то есть наглядность не стоит потери точности.
- Встроенный УКВ-модем на 1 Вт в диапазоне от 410 до 470 мегагерц работает и на приём, и на передачу, поэтому прибор становится и ровером, и базой.
- Память 8 ГБ, форматы записи HCN и RINEX 2 и 3, частота позиционирования 1, 5 и 10 Гц, связь по Bluetooth с поддержкой EDR, зарядка и передача данных через USB Type-C.
- Защита IP68 с погружением на метр, падение с двух метров на бетон, до 21 часа работы в RTK и статике, гарантия 2 года.
К каждому значению добавляется 1 мм на километр расстояния до базы. Видеовынос по точности не отличается от обычного RTK, он меняет только способ поиска точки.
Для каких работ применяется приёмник
Первое направление это съёмка точек, к которым не подойти: углы зданий за ограждением, элементы фасада, опоры, колодцы на проезжей части, бровки откосов. Лазер берёт точку с безопасного места, камера помогает прицелиться.
Второе направление это разбивка на стройке. Проектная точка показывается поверх изображения с камеры, и реечник идёт к метке на экране, а не сверяется с цифрами смещений.
Третье направление это обычная топографическая и исполнительная съёмка в плотной застройке, где веху приходится наклонять почти на каждой точке. Малая прибавка погрешности на градус наклона здесь ценнее любой другой функции.
Четвёртое направление это работа без сотовой связи: передающий УКВ-модем позволяет собрать связку база плюс ровер из двух приборов.
Лазер рассчитан на близкие дистанции: паспортная точность приведена для 5 и 10 метров. Для точек в десятках метров нужен прибор с дальномером другого класса или тахеометр. Если видеовынос в дополненной реальности важнее дальнобойности платы, посмотрите PrinCe i20AR, он легче и дешевле. Если нужна своя база на объекте, её обычно ставят отдельным прибором, в линейке это PrinCe iBase. Контроллер в базовую поставку не входит, смотрите полевые контроллеры. Вся линейка бренда собрана в разделе ГНСС-приёмники PrinCe.
Обучение, аренда и поверка
Прибор насыщенный, и вопрос обычно не в характеристиках, а в том, как встроить лазер, камеры и наклонную съёмку в привычный процесс.
Учим работать с приёмником и полевым ПО: когда снимать лазером, а когда вехой, как вести вынос по камере, как поднять свою базу по радиоканалу и как контролировать качество точек с наклоном. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед покупкой приёмника с лазером. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Что означает прибавка 0,15 мм на градус наклона
При наклоне вехи погрешность растёт пропорционально углу. У i35XR прибавка составляет 0,15 мм на градус: при наклоне в 30 градусов это около 4,5 мм сверх базовых 8.
У многих приборов этого класса прибавка в несколько раз больше, поэтому наклонную съёмку там применяют осторожнее.
Насколько точна съёмка лазером
Погрешность точки 2 сантиметра на дистанции 5 метров и 3 сантиметра на 10 метрах. Лазер зелёный, класса 3R, луч заметен при ярком солнце.
Для контуров, углов и недоступных элементов этого достаточно. Там, где нужны миллиметры, точку берут вехой.
Чем i35XR отличается от i20AR
У i35XR плата на 1892 канала против 1408, есть приём сигналов L-диапазона и поправок PPP, а прибавка погрешности при наклоне заметно меньше. Лазер здесь класса 3R, а не вспомогательный.
i20AR в ответ легче, компактнее и дешевле, и у него сильная сторона это видеовынос в дополненной реальности. Выбор сводится к тому, нужна ли вам дальнобойная плата и точная наклонная съёмка.
Можно ли использовать приёмник как базу
Встроенный УКВ-модем на 1 Вт работает и на передачу, поэтому прибор становится базой. Два таких приёмника образуют комплект без сотовой связи.
Поддерживаются форматы поправок RTCM с 2.1 по 3.2 MSM и CMR, так что в паре может работать и прибор другого производителя.
Сколько прибор работает от одного заряда
До 21 часа в режиме RTK и в статике. Смену закрывает с большим запасом, а на коротких объектах хватает на несколько дней.
Заряжается по USB Type-C, поэтому в поле подходит обычный павербанк.
Как приёмник переносит поле
Защита IP68 с погружением на глубину 1 метр и падение с 2 метров на бетон. Корпус 134 на 86 мм, масса 800 граммов.
Прибор внесён в госреестр средств измерений, гарантия 2 года, выпускается с 2025 года.
Комплектация:
- Приёмник PrinCe i35XR - 1 шт.
- Веха карбоновая 2.2 метра,- 1 шт.
- Кабель интерфейсный USB[A]-USB[C] - 1 шт.
- Зарядное устройство - 1 шт.
- Радиоантенна SMA, - 1 шт.
- Планка для измерения высоты - 1 шт.
- Рулетка 3 метра - 1 шт.
- Кейс - 1 шт.
