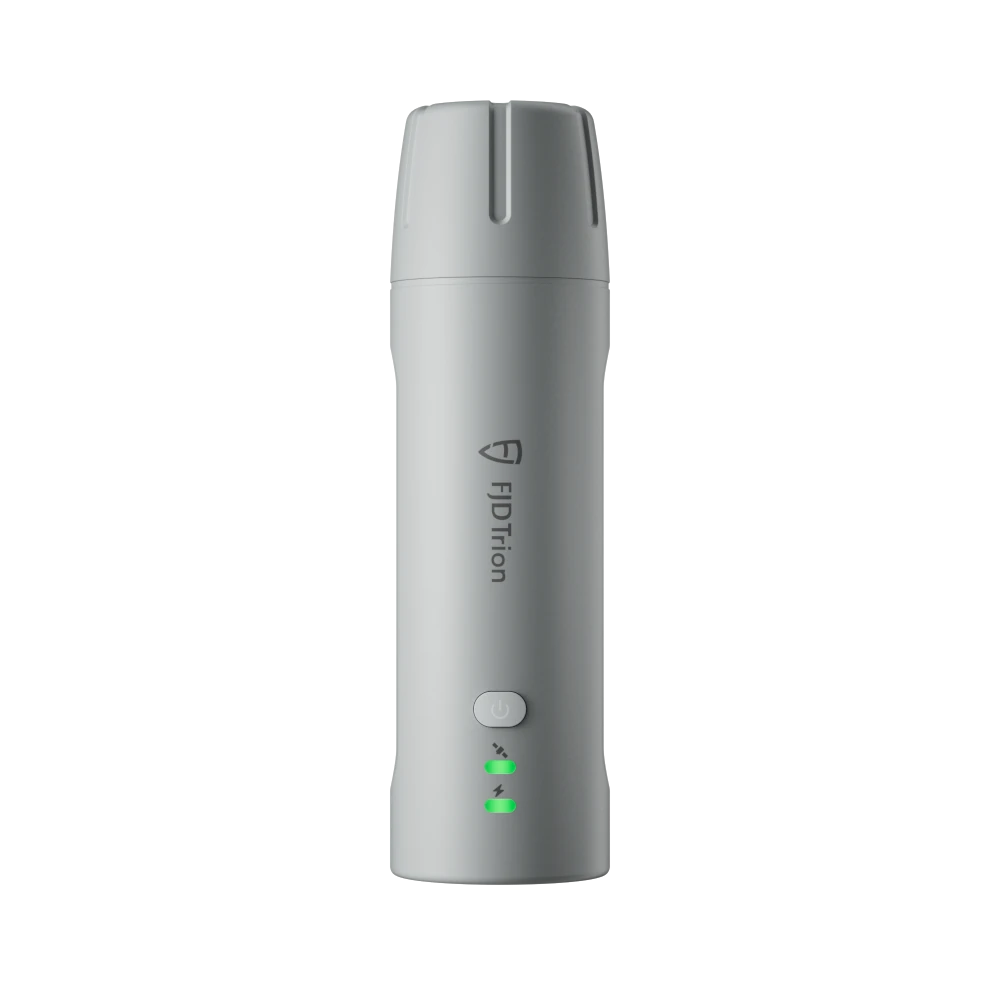

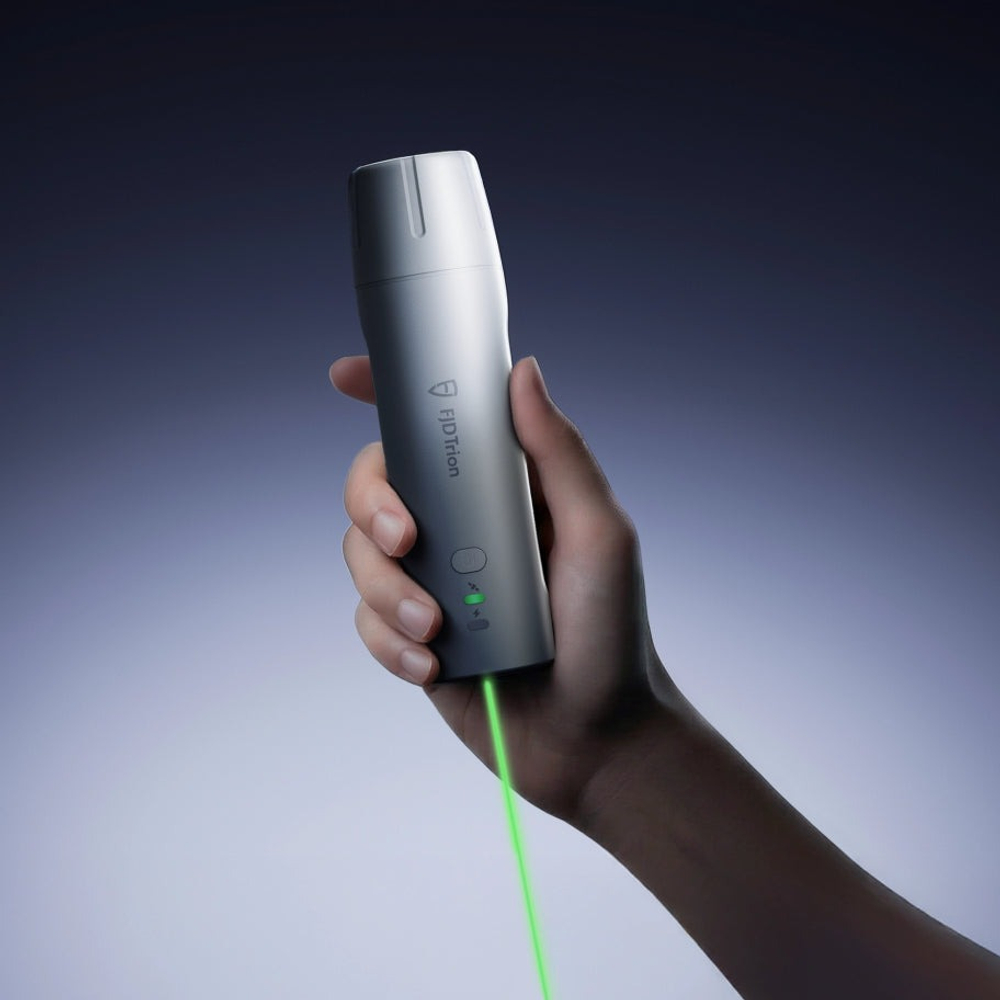

Приёмник Navmopo Trion V4e Pro снимает точку, не ставя веху на неё: вы наводите зелёный лазер, и координаты считаются с того места, где вы стоите. Инерциальный модуль компенсирует наклон вехи до 60 градусов с пространственной погрешностью не больше 3,5 сантиметра.
При этом прибор весит 320 граммов, внутри плата на 1408 каналов с точностью RTK 8 мм в плане, аккумулятор держит 12 часов. По сути это тот же V4e, к которому добавили лазер и инерциальный модуль.
Полный список параметров смотрите во вкладке с характеристиками.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.

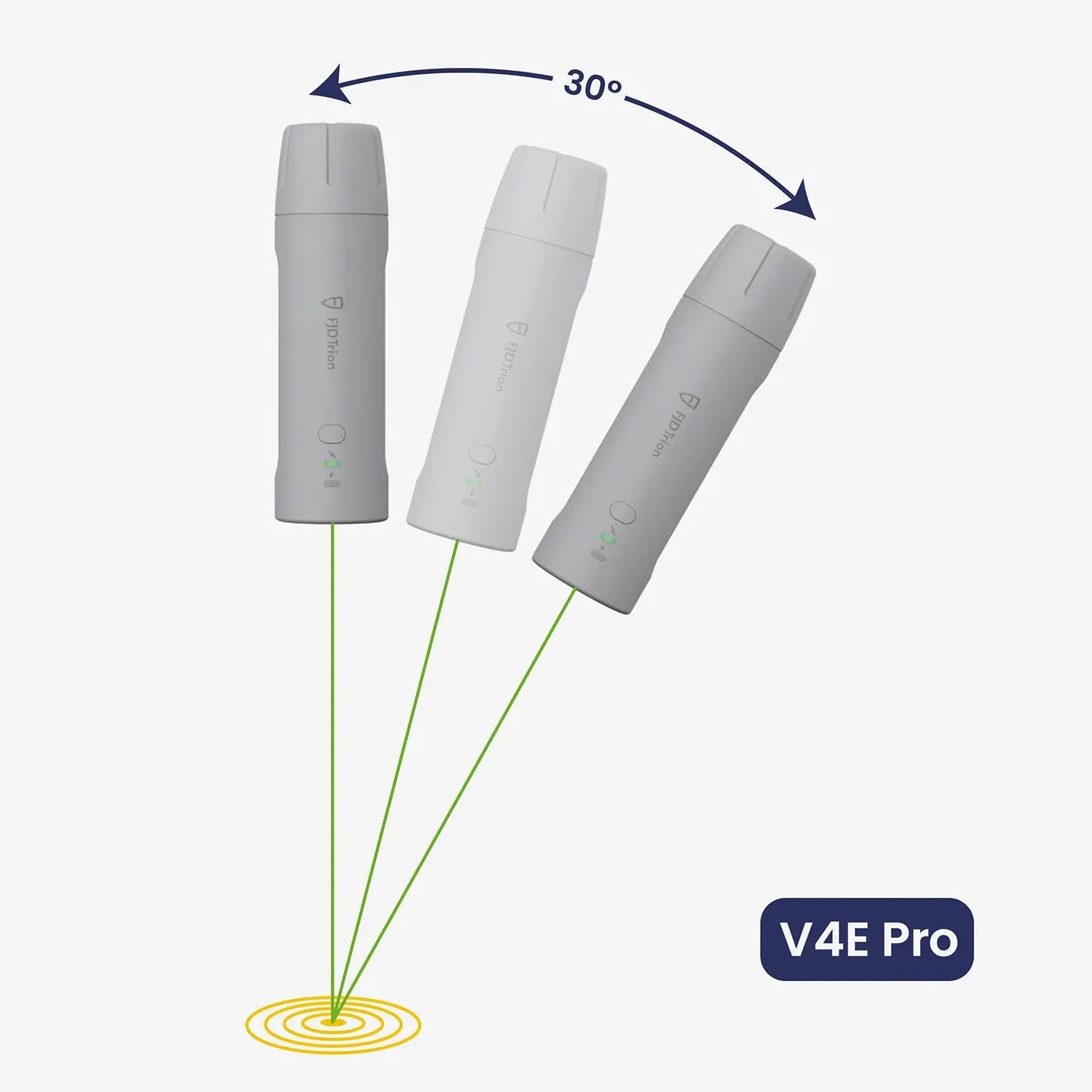

- Лазерная съёмка точки: наводите луч, нажимаете кнопку, координаты пишутся в проект. На расстоянии 3 метра при наклоне корпуса до 30 градусов пространственная погрешность не больше 3 сантиметров.
- Компенсация наклона вехи до 60 градусов с погрешностью не больше 3,5 сантиметра. Выравнивать веху по уровню на каждой точке не нужно, работа идёт заметно быстрее.
- Разбивка по лучу: включаете лазер и ведёте зелёную точку к месту выноса, приёмник подтверждает, когда луч попал в цель.
- Зелёный лазер хорошо виден при ярком солнце, в отличие от красного, который днём теряется на светлых поверхностях.
- Плата на 1408 каналов, GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и SBAS. Точность RTK 8 мм плюс 1 ppm в плане и 15 мм плюс 1 ppm по высоте, инициализация меньше 5 секунд.
- Масса 320 граммов, аккумулятор больше чем на 12 часов, зарядка до 3 часов по USB Type-C, работа от пауэрбанка во время зарядки.
- Защита IP67, падение с 1,2 метра, рабочий диапазон от минус 20 до плюс 60 градусов.
К точности RTK добавляется 1 мм на каждый километр до базы. Лазерная точка и наклонная веха дают чуть больше погрешности, зато такие точки снимаются в разы быстрее.
Для каких работ применяется приёмник
Главный сценарий это точки, куда неудобно или нельзя встать с вехой. Углы зданий за забором, колодцы и люки на проезжей части, бровки откосов, элементы у кромки воды, опоры за ограждением. Вы стоите на безопасном месте, наводите луч и снимаете.
Второй сценарий это разбивка на стройке. Мастер ведёт зелёную точку к месту выноса и ставит метку, не бегая с вехой туда и обратно. На разметке осей, фундаментов и благоустройства это заметно ускоряет работу.
Третий сценарий это быстрая исполнительная и топографическая съёмка. Компенсация наклона снимает самую медленную часть работы с ровером, выравнивание вехи по уровню на каждой точке.
Работает один человек. Приёмник соединяется с контроллером или телефоном по Bluetooth, лазер и съёмка запускаются кнопкой на корпусе.
Лазер V4e Pro рассчитан на короткие дистанции, паспортная точность приведена для 3 метров. Если нужно снимать точки на десятки метров, смотрите приёмники с дальномером другого класса: STEC SDi работает лазером до 70 метров, STEC SDi Pro до 150. Если лазер и наклон не нужны, та же платформа дешевле в версии V4e. Встроенного радиомодема нет, поправки идут от сети базовых станций через контроллер. Вся линейка бренда в разделе ГНСС-приёмники Navmopo.
Обучение, аренда и поверка
Съёмка лазером и с наклонённой вехой меняет привычный порядок работы, и вопрос обычно в том, как быстро перестроить на неё бригаду.
Учим работать с приёмником и полевым приложением: как калибровать инерциальный модуль, когда снимать лазером, а когда вехой, как вести разбивку по лучу, как подключиться к сети базовых станций и выгрузить данные. Мастер выходит на объект и сразу снимает, а не разбирается по форумам.
Приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как съёмка с рук ложится в ваш процесс.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед покупкой приёмника с лазером. Не нашли свой вопрос, напишите, ответим по вашему объекту.
На какое расстояние работает лазер
Производитель приводит точность для 3 метров: пространственная погрешность не больше 3 сантиметров при наклоне корпуса до 30 градусов. Это дистанция типичной работы с рук, когда точка перед вами, но встать на неё нельзя.
Для точек на десятки метров нужен приёмник с дальномером другого класса, например STEC SDi или SDi Pro.
Зачем зелёный лазер, а не красный
Глаз лучше видит зелёный цвет, поэтому точка остаётся заметной на солнце и на светлом бетоне, где красная теряется.
Для разбивки по лучу это главное: вы ведёте точку к месту выноса и должны видеть её без прищура.
Нужно ли калибровать инерциальный модуль
Перед началом съёмки модуль инициализируется несколькими движениями вехи, это занимает секунды. Дальше компенсация наклона работает до 60 градусов.
Порядок инициализации показываем при передаче прибора, на практике он становится привычкой уже на первом объекте.
Откуда приёмник берёт поправки
От сети постоянных базовых станций через контроллер или телефон с интернетом, по протоколу NTRIP. Встроенного радиомодема нет.
Если на объекте нет сотовой связи, нужна своя база с радиоканалом, подберём полноразмерный комплект.
Что входит в комплект
Приёмник, кабель передачи данных, зарядное устройство, полевое приложение Trion Survey и кейс.
Веха и контроллер подбираются отдельно. Соберём комплект и посчитаем одним счётом.
Как приёмник переносит поле
Защита IP67 от пыли и воды, падение с высоты 1,2 метра, рабочий диапазон от минус 20 до плюс 60 градусов.
Аккумулятора хватает на 12 часов, полная зарядка до 3 часов, а во время зарядки от пауэрбанка приёмник продолжает работать.
- ГНСС-приёмник Navmopo Trion V4e Pro
- Кабель передачи данных
- Зарядное устройство
- Полевое приложение Trion Survey
- Кейс
Веха и контроллер подбираются отдельно.
