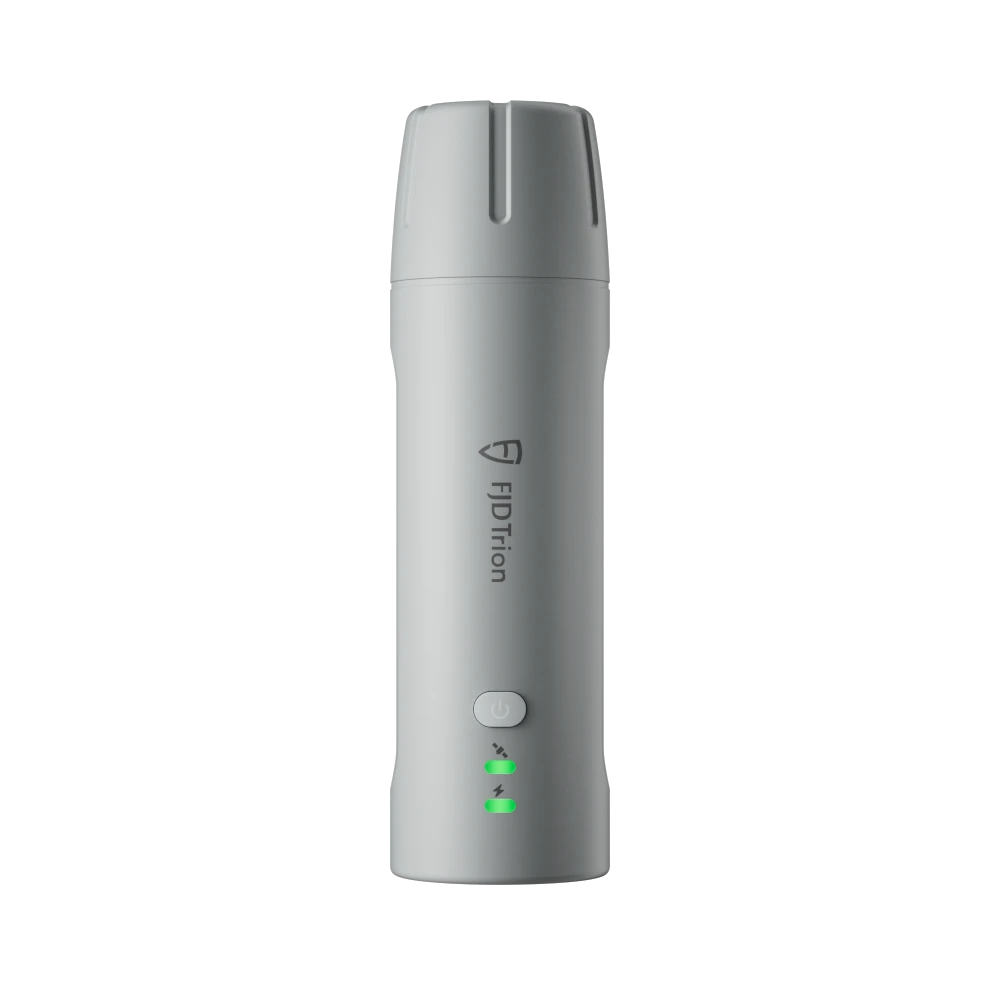

Мини-RTK-приёмник Navmopo Trion V4e

Мини-RTK-приёмник Navmopo Trion V4e весит 320 граммов и помещается в карман куртки, а внутри у него полноценная плата на 1408 каналов с точностью RTK 8 мм в плане и 15 мм по высоте. Инициализация RTK занимает меньше 5 секунд, аккумулятора хватает на 12 часов работы.

Это самый простой вход в сантиметровую спутниковую съёмку: прибор наворачивается на веху, соединяется с контроллером или телефоном по Bluetooth и сразу начинает считать. Съёмка с наклоном вехи и лазерный дальномер это возможности старшей версии V4e Pro.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Плата на 1408 каналов принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и SBAS. Там, где часть неба закрыта домами или деревьями, приёмник добирает решение за счёт остальных созвездий.
• Точность RTK 8 мм плюс 1 ppm в плане и 15 мм плюс 1 ppm по высоте, это уровень полноразмерного ровера.
• Инициализация RTK меньше 5 секунд, горячий старт до 5 секунд, холодный до 30. Включили на точке и через полминуты уже снимаете.

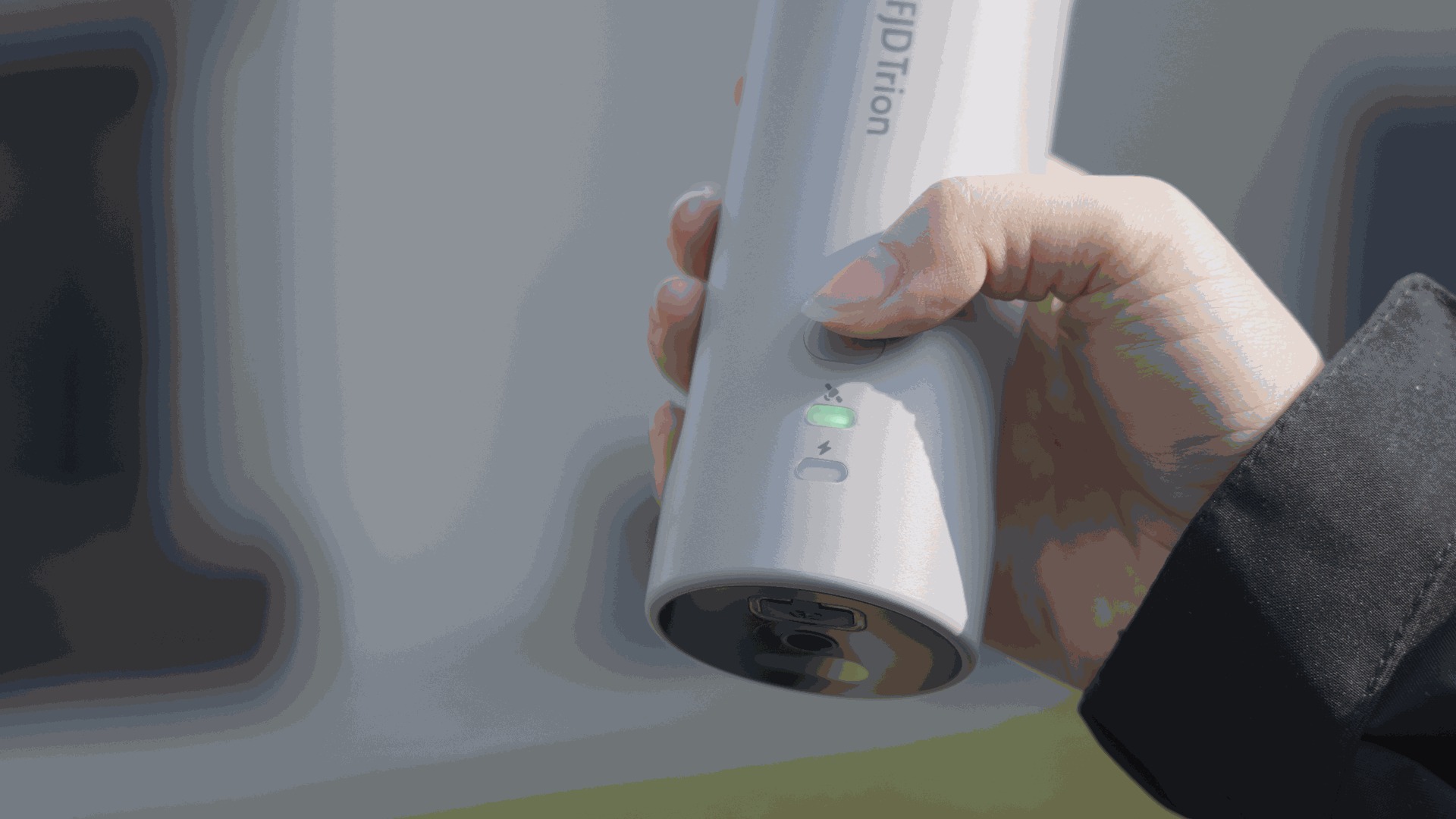

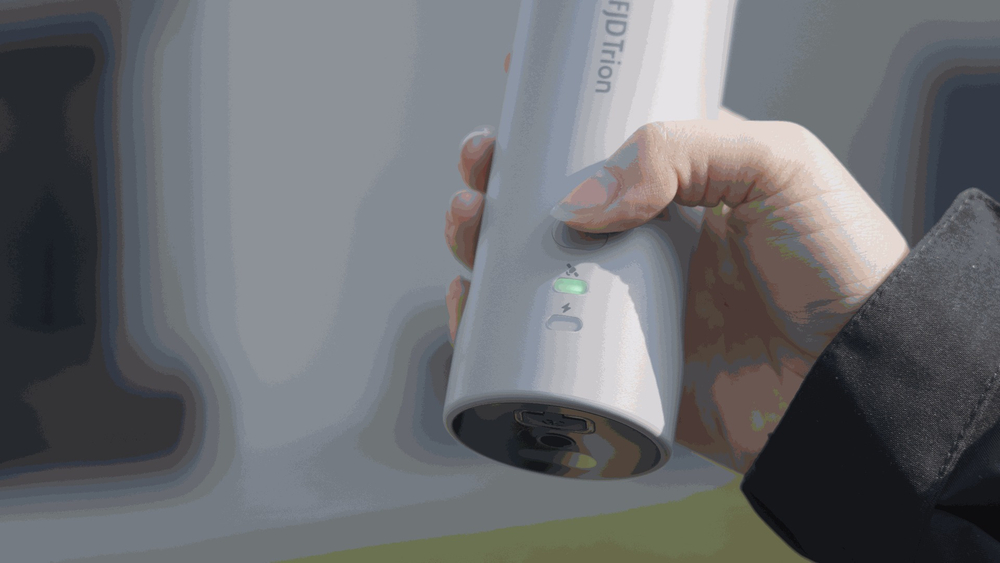

• Масса 320 граммов и габариты 182 на 53 на 53 мм. Прибор не тянет веху вбок и не оттягивает руку за смену.
• Аккумулятора хватает больше чем на 12 часов, полная зарядка занимает до 3 часов от обычного адаптера 5 В, 2 А. Работать можно и во время зарядки от пауэрбанка.
• Связь с контроллером по Bluetooth 4.0 и по Wi-Fi 2,4 ГГц, данные забираются через USB Type-C. Поправки приходят от сети базовых станций через контроллер.
• Защита IP67, падение с 1,2 метра, рабочий диапазон от минус 20 до плюс 60 градусов.

Холодный старт это первое включение на новом месте, горячий это включение там, где прибор уже работал. На практике между точками приёмник не выключают, и решение держится постоянно.

Для каких работ применяется приёмник

Первое направление это оперативный контроль на стройке и благоустройстве. Проверить отметку, вынести ось, снять пару точек для исполнительной съёмки, обмерить площадку под покрытие. Для таких задач полноразмерный ровер избыточен, а V4e даёт ту же сантиметровую точность за треть веса.

Второе направление это топографическая съёмка небольших участков, изыскания и маркшейдерия. Прибор ставится на веху, и дальше работа идёт как с обычным ровером: точки, коды, линии в полевом приложении.

Третье направление это бригады, где спутниковый приёмник нужен не одному геодезисту, а нескольким мастерам и прорабам сразу. По цене одного полноразмерного ровера можно выдать прибор каждому.

Работает один человек. Основное условие точности то же, что у любого ровера без компенсации наклона: веху держат вертикально по круглому уровню.

Обучение, аренда и поверка

Прибор простой, и вопрос обычно не в самом приёмнике, а в том, как быстро включить его в работу бригады.

Учим работать с приёмником и полевым приложением: как подключиться к сети базовых станций, как настроить систему координат проекта, как вести коды и линии и как выгрузить данные в камералку. Мастер выходит на объект и сразу снимает, а не разбирается по форумам.

Приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
