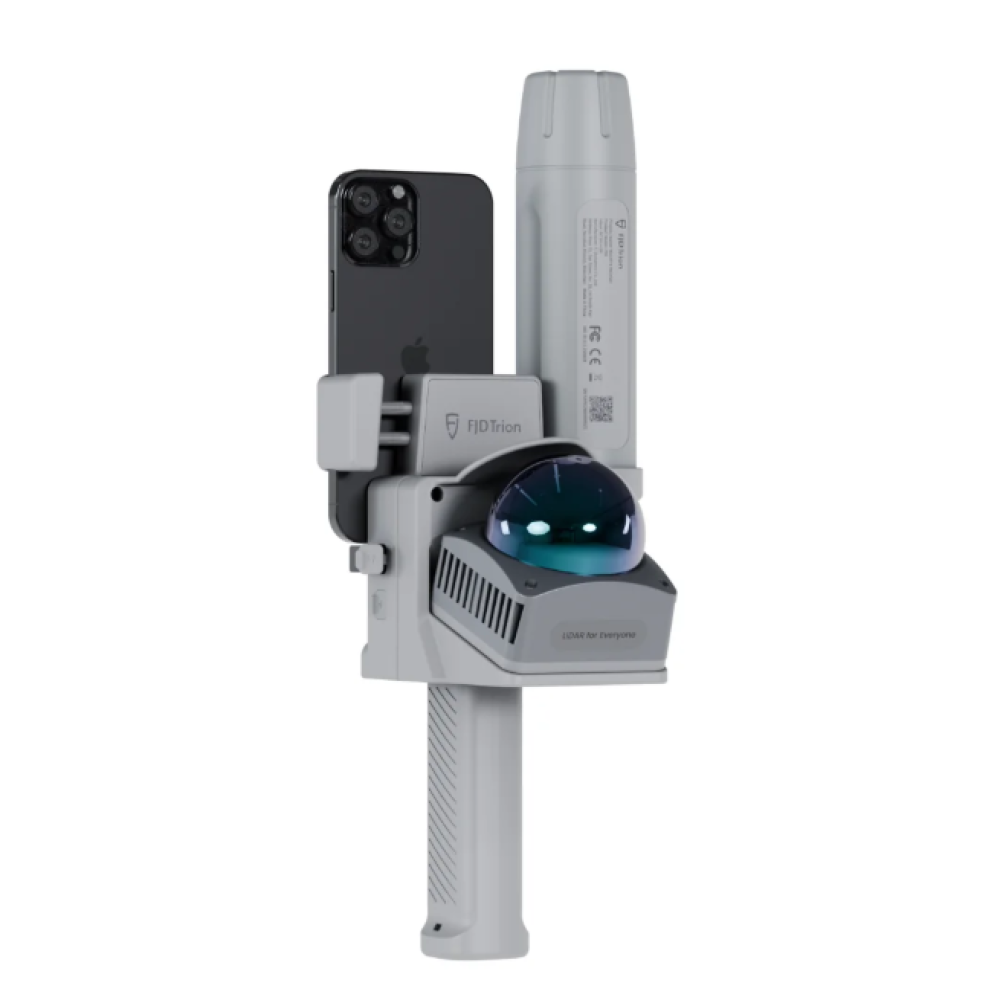

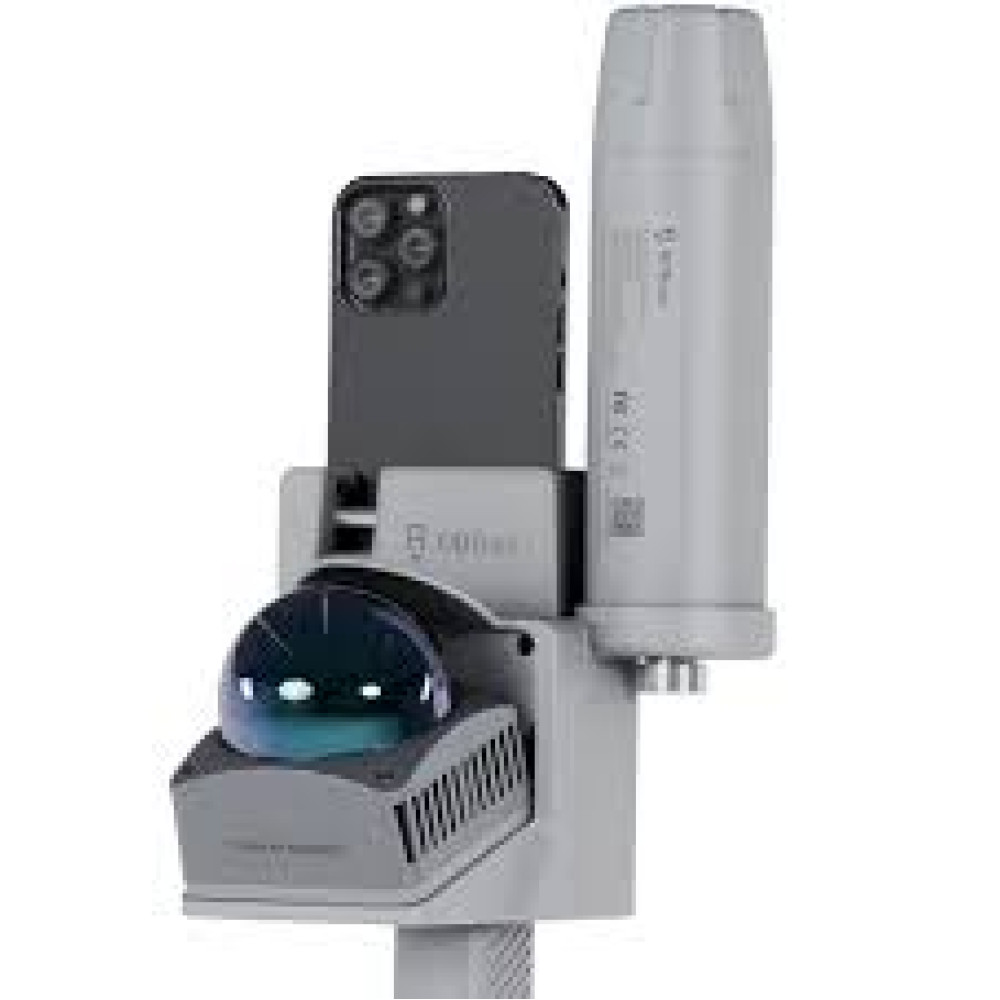

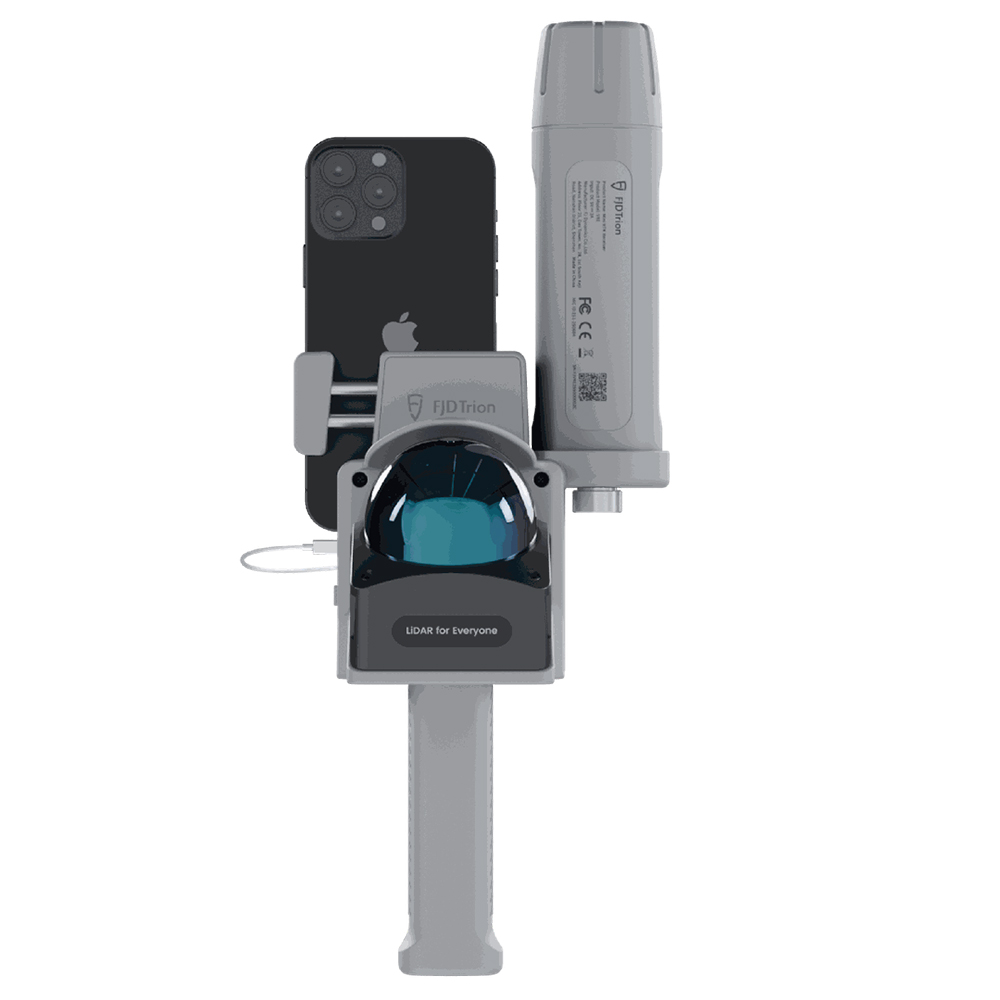

Ручной SLAM-сканерNavmopo V4E LiDAR Kit

Navmopo V4E LiDAR Kit это ручной SLAM-сканер, который снимает облако точек на ходу и управляется с обычного смартфона. Дальность 50 метров, относительная точность 3 сантиметра после обработки, скорость 154 600 точек в секунду. Весит 0,89 кг.

Это самый доступный вход в лазерное сканирование: вместо отдельного контроллера и недели обучения нужен телефон на iOS или Android и приложение NAVMOPO Scan.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Съёмка идёт на ходу, без стоянок и без сшивки по маркам, поэтому помещение или участок вы проходите за один заход и сразу получаете облако.
• Относительная точность 3 сантиметра после обработки, этого достаточно для обмеров, инвентаризации, объёмов насыпей и исходных данных под информационную модель.
• Дальность 50 метров и поле зрения 360 на 60 градусов, комната берётся целиком, а на открытой площадке хватает одного прохода по периметру.
• Управление с телефона: приложение показывает уже отснятые участки в реальном времени, поэтому пропущенный угол виден на объекте, а не в камералке.
• Аккумулятор 6700 мА·ч на 3,6 В даёт 5 часов работы, крупный объект закрывается без подзарядки.
• Поддержка 3D Gaussian Splatting: кроме облака точек прибор строит фотореалистичную копию объекта с текстурами и освещением, а не только серую геометрию.
• Защита корпуса IP67 и рабочий диапазон от минус 20 до плюс 60 градусов, модуль весит 0,89 кг и помещается в рюкзак.

Для каких работ применяется SLAM-сканер

Главный сценарий это обмеры помещений и инвентаризация. Вы проходите по этажу, и на выходе получаете облако точек всех комнат с проёмами и нишами. По нему выпускают обмерные планы, считают площади и готовят исходные данные для информационной модели здания. Точность 3 сантиметра закрывает эти задачи, а классический сканер со стоянками здесь проигрывает по времени.

Вторая частая задача это подсчёт объёмов: насыпи, отвалы, котлованы и складские штабели обходятся по периметру за минуты, объём считается прямо по облаку. Дальше идут ландшафтный дизайн, съёмка земельных участков, фиксация инженерных объектов и элементов инфраструктуры. Отдельная сильная сторона это фотореалистичные копии объектов недвижимости и архитектурных памятников для цифровых архивов и презентаций.

Работать может один человек. Прибор готов к съёмке меньше чем за минуту, а интерфейс приложения устроен как запись видео, поэтому специалист без опыта лазерного сканирования осваивает съёмку за один выезд. Сложность не в поле, а в камералке: чистка облака и выпуск чертежей требуют навыка работы с точечными данными.

Обучение, аренда и поверка

Прибор простой, но результат зависит от того, как вы ведёте проход и что делаете с данными потом.

Учим работать и с модулем, и с обработкой: как вести съёмку, чтобы облако замкнулось без разрывов, как импортировать и конвертировать данные, как сшивать, сегментировать и чистить облако, как снимать по нему размеры. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

SLAM-сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
