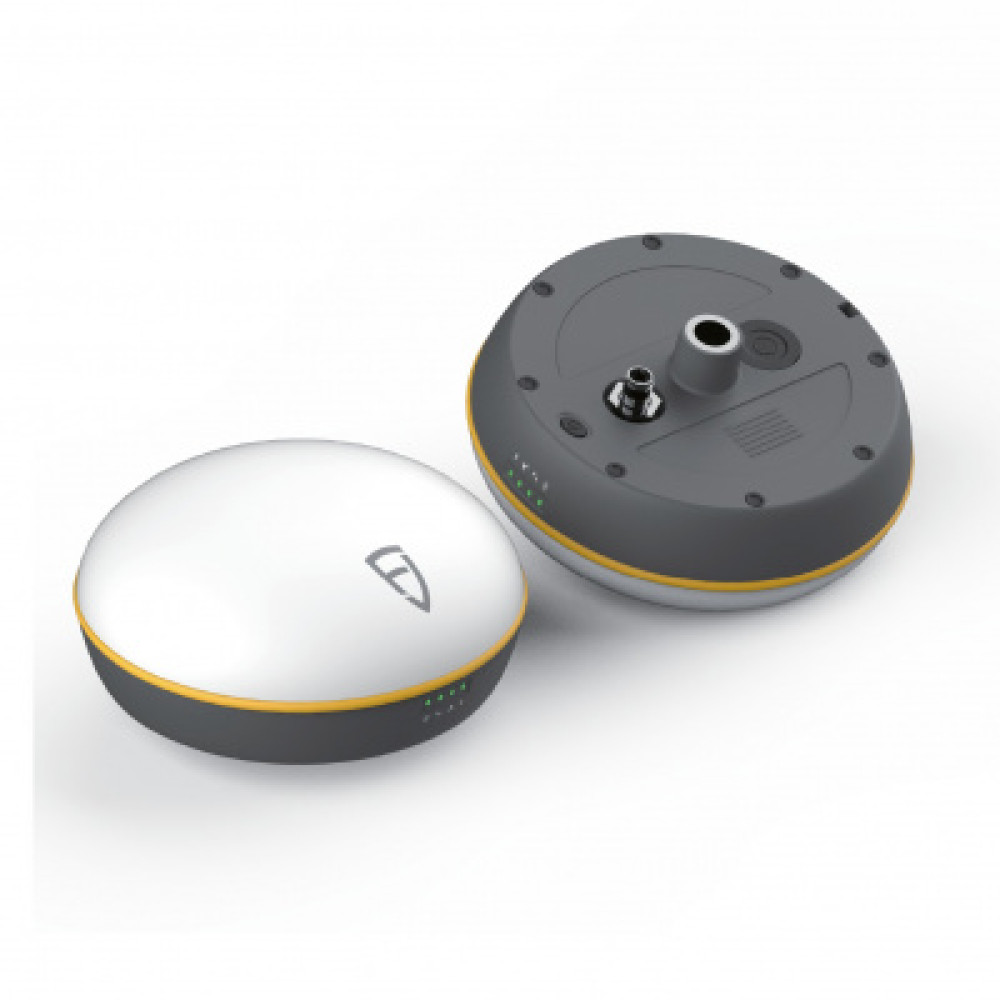

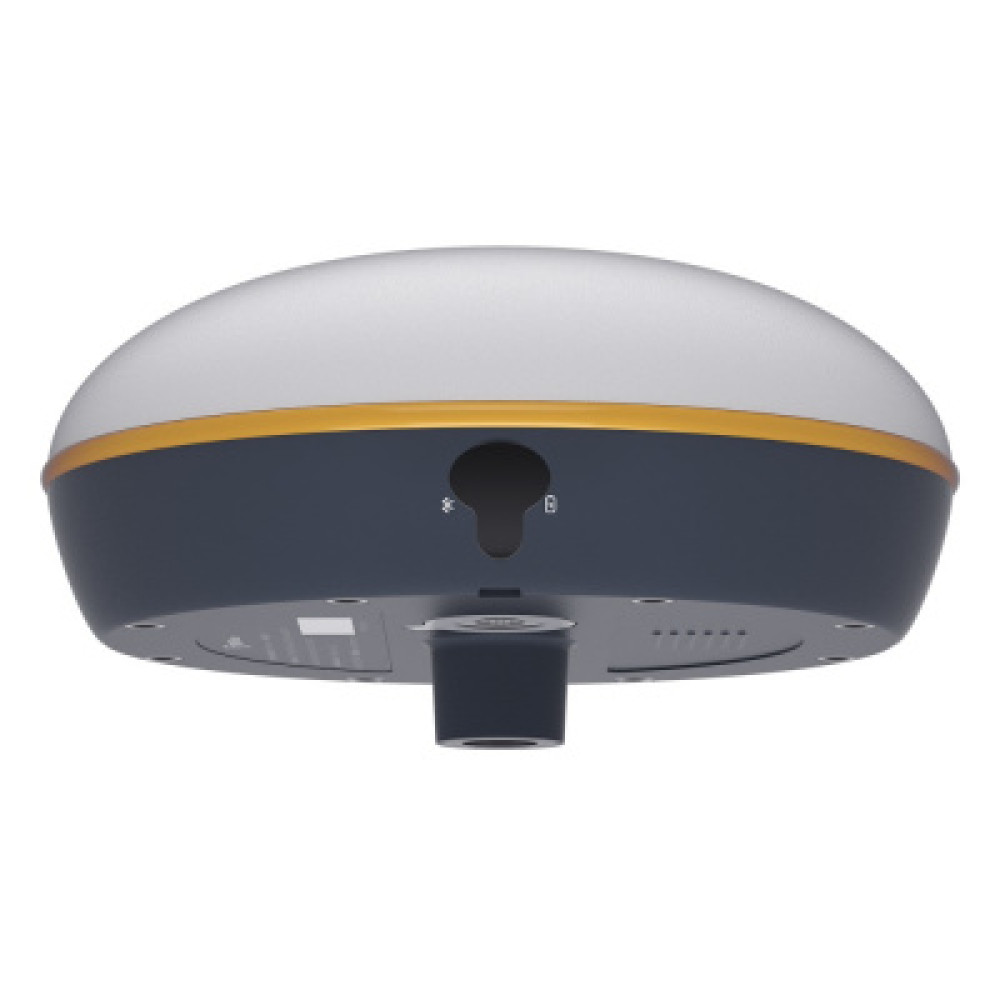

ГНСС-приёмник Navmopo Trion V1t берёт координаты в RTK с погрешностью 8 мм плюс 1 мм на километр в плане и работает и базой, и ровером. Буква t в названии это инерциальный модуль: точку вы снимаете наклонённой вехой, не выставляя её по круглому уровню.
Внутри плата Unicore UM980 на 1408 каналов, антенна встроенная, память 32 ГБ, корпус выдерживает падение с 1,5 метра.
Полный список параметров смотрите во вкладке с характеристиками.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в смене.
- Точность RTK 8 мм плюс 1 мм на километр в плане и 15 мм плюс 1 мм на километр по высоте, этого хватает для выноса в натуру и исполнительной съёмки.
- Статика 2,5 мм плюс 1 мм на километр в плане, то есть приёмник закрывает и создание съёмочного обоснования, а не только съёмку пикетов.
- Инерциальный модуль снимает точку наклонённой вехой, поэтому углы зданий, колодцы и точки вплотную к стене берутся без возни с уровнем.
- 1408 каналов и приём GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC, SBAS и сигналов L-диапазона, решение держится в застройке и под кронами.
- Встроенная память 32 ГБ пишет статику без внешнего накопителя, а частота позиционирования до 10 Гц закрывает съёмку на ходу.
- Защита IP67 и падение с 1,5 метра на бетон, прибор переживает и дождь, и падение вехи.
- Аккумулятор 6,5 А·ч и радиомодем в диапазоне от 410 до 470 МГц, схема база плюс ровер собирается без сотовой связи.
Для каких работ применяется ГНСС-приёмник
Основные задачи это вынос в натуру и исполнительная съёмка. Приёмник ставят на разбивку осей, коммуникаций и точек фундамента, а потом им же принимают выполненное. Точность RTK 8 мм плюс 1 мм на километр в плане закрывает допуски по этим работам. На топографической съёмке и на инженерно-геодезических изысканиях приёмник берёт пикеты в темпе шага, а частота позиционирования до 10 Гц позволяет снимать на ходу вдоль линейного объекта.
Кадастровые работы и вынос границ участков закрываются в режиме ровера от сети постоянных станций через NTRIP. Для дорожного строительства и маркшейдерских работ важнее автономность схемы: приёмник умеет работать базой и раздавать поправки по радио в диапазоне от 410 до 470 МГц, поэтому на карьере или на трассе без сотовой связи связка из двух приборов продолжает считать. Статика 2,5 мм плюс 1 мм на километр дополняет это созданием опорных пунктов на объекте.
Работать можно одному. Приёмник управляется полевым контроллером с программой NAVMOPO Survey на Android, освоение занимает один выезд после обучения. Инерциальный модуль убирает главную рутину новичка, то есть выставление вехи по уровню перед каждой точкой.

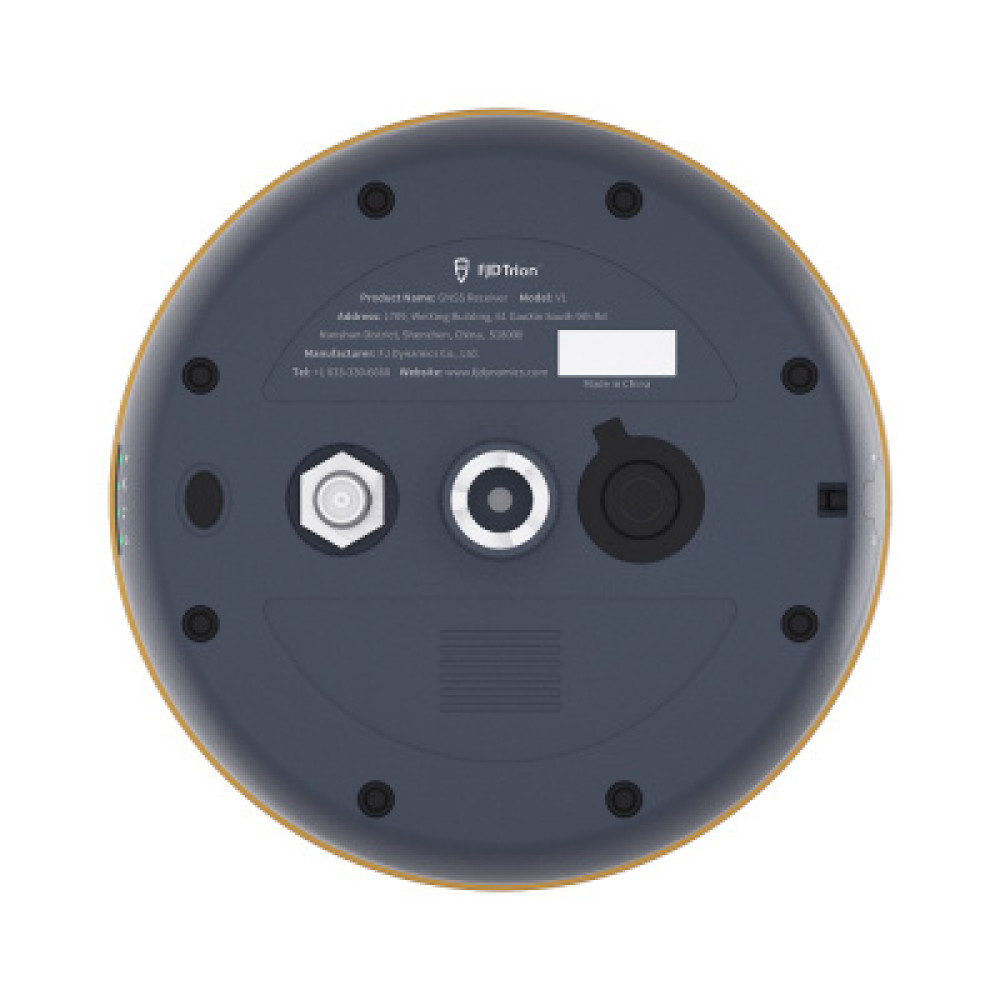

Антенна у приёмника встроенная, вход для внешней ГНСС-антенны не предусмотрен. Если планируете стационарную базу с антенной на мачте, смотрите приборы с внешним антенным входом в разделе ГНСС-приёмники. Контроллер и полевое ПО подбираются отдельно, варианты собраны в разделе полевые контроллеры ГНСС. Вся линейка бренда лежит в разделе оборудование FJ Dynamics Navmopo.
Обучение, аренда и поверка
Приёмник покупают на несколько сезонов, и вопрос обычно не в самом приборе, а в том, что будет вокруг него.
Учим работать и с приёмником, и с полевым ПО: как поднять базу, как подключиться к сети поправок по NTRIP, как настроить радиоканал, как выгрузить статику и обработать её в камералке. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
ГНСС-приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед закупкой ГНСС-приёмника. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Хватит ли точности для выноса в натуру
Погрешность RTK 8 мм плюс 1 мм на километр в плане и 15 мм плюс 1 мм на километр по высоте. Разбивку осей, коммуникаций и точек фундамента принимают по таким приборам.
Для опорных пунктов и наблюдений за деформациями работают в статике, там погрешность 2,5 мм плюс 1 мм на километр в плане.
Что даёт буква t в названии
Инерциальный модуль для наклонных измерений. Вы подносите наконечник вехи к точке, наклоняете веху как удобно и берёте отсчёт, прибор сам пересчитывает координату в точку наконечника.
На съёмке углов зданий, колодцев и точек под нависающими конструкциями это экономит больше времени, чем любая другая функция.
Можно ли работать без сотовой связи
Соберите схему из двух приборов: один поднимаете базой на пункте, второй работает ровером, поправки идут по радио в диапазоне от 410 до 470 МГц. Базой и ровером приёмник работает одинаково.
Там, где сотовая сеть есть, проще подключиться к сети постоянных станций по NTRIP и обойтись одним прибором.
Совместим ли приёмник с оборудованием других марок
Поддерживаются форматы поправок RTCM с 2.1 по 3.2, а также CMR, CMR+ и CMRx. Вывод данных идёт в NMEA 0183.
Смешанная схема, где база одного бренда, а ровер другого, собирается без проблем.
Нужен ли отдельный контроллер

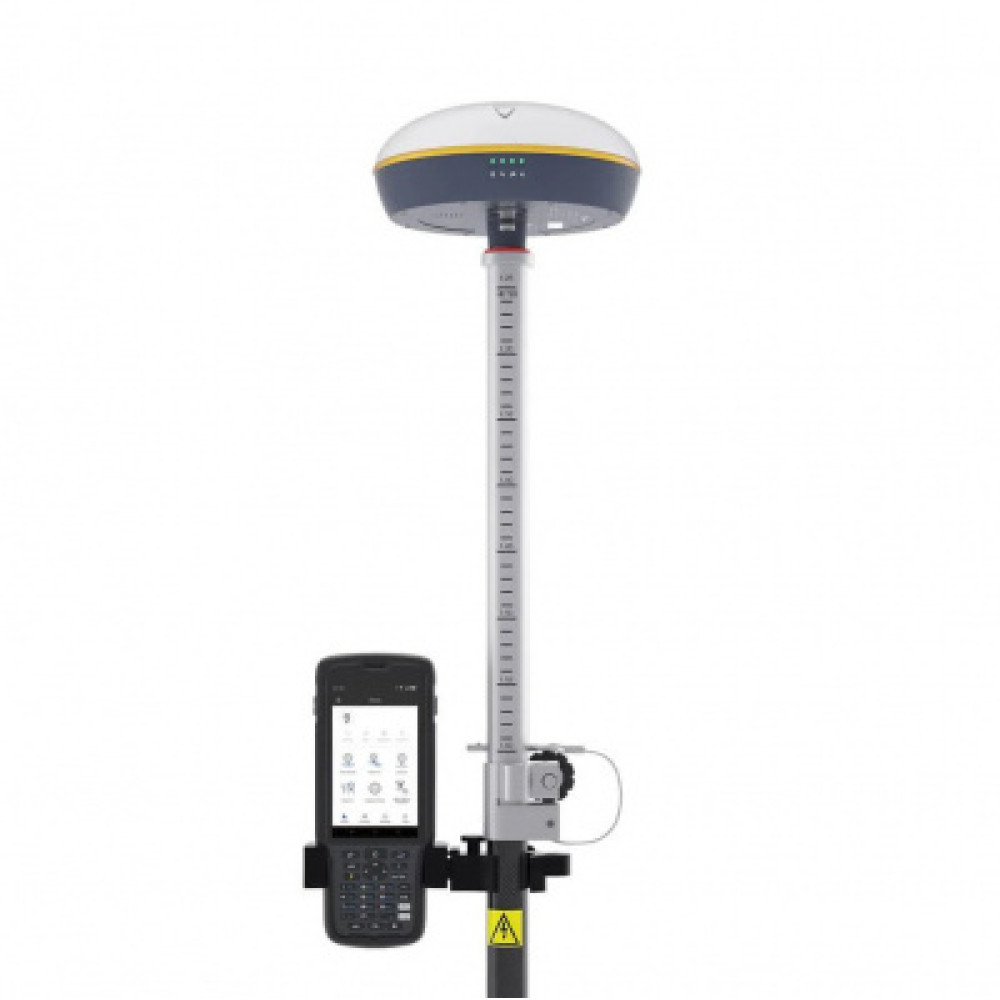

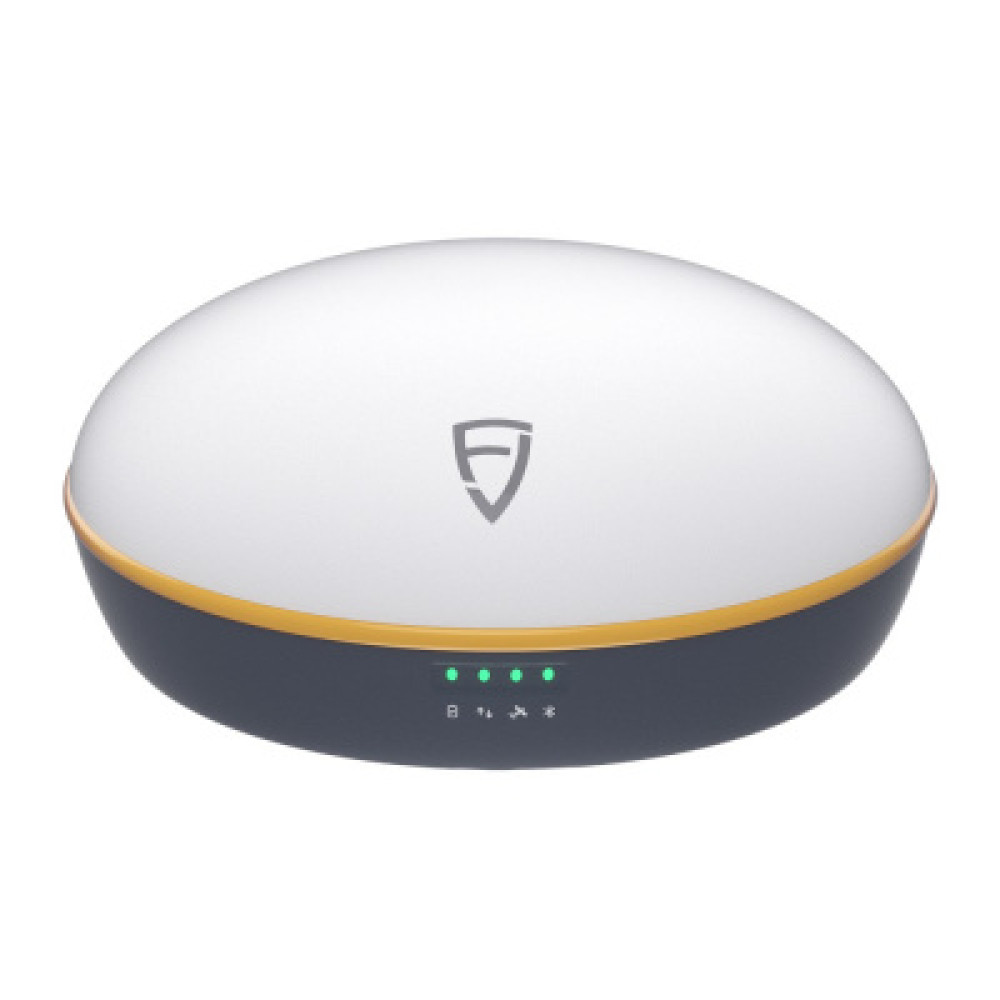

Управление идёт с полевого контроллера с программой NAVMOPO Survey на Android. На самом приёмнике есть только кнопки и светодиодные индикаторы, экрана нет.
Контроллер подбирается под задачу и в базовую поставку входит опционально, уточняйте комплект при заказе.
Получится ли взять Trion V1t в аренду перед покупкой
Берите на объект и пройдите обычную смену. Координаты лягут в вашу камералку, и вы увидите, как прибор держит решение именно на ваших условиях приёма.
Как приёмник переносит поле
Защита корпуса IP67, то есть полная пыленепроницаемость и кратковременное погружение в воду. Прибор сохраняет работоспособность после падения на бетон с высоты 1,5 метра.
Питание от литий-ионного аккумулятора на 6,5 А·ч.
