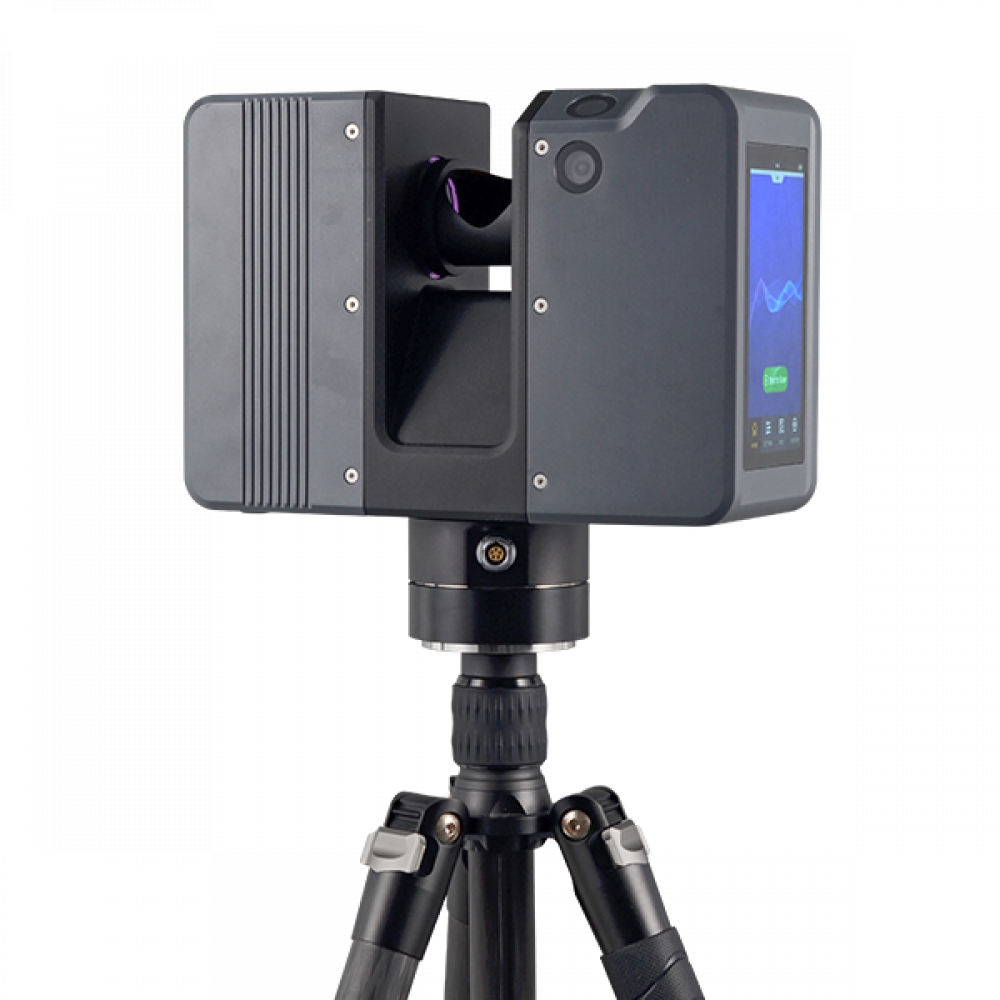

Лазерный сканер South SPL-620

Лазерный сканер South SPL-620 снимает объект с одной стоянки на дальность до 620 метров со скоростью до 2 миллионов точек в секунду. Относительная точность 1,2 миллиметра на дистанции 10 метров, полный оборот со съёмкой снимков занимает 41 секунду.

Прибор весит 4,85 килограмма без аккумулятора, управляется с собственного сенсорного экрана или с планшета по Wi-Fi и работает от одной батареи от 4 до 4,5 часов. Внутри двухосевой компенсатор, барометр, компас и приёмник GPS с BeiDou, поэтому каждая стоянка пишется с ориентировкой и превышением.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Дальность от 0,6 до 620 метров: с одной стоянки снимается карьер, пролёт моста или высотное здание целиком, до дальнего края достаёт без переноски прибора.
• Относительная точность 1,2 мм на 10 метрах, 2 мм на 25 и 5 мм на 100, угловая точность 0,001 градуса по обеим осям. По такому облаку снимают геометрию конструкций, а не только общий вид.
• Скорость до 2 миллионов точек в секунду при вращении до 80 герц. Один скан без снимков укладывается примерно в 16 секунд, со снимками в 41.
• Поле зрения 360 градусов по горизонтали и 300 по вертикали, угловой шаг 0,018 градуса, это 20 480 точек на полный оборот.
• Две камеры HDR по 12,3 мегапикселя, направленные вперёд и вверх под 45 градусов, дают 24,6 Мп за кадр и 196,8 Мп за круг из восьми положений. Облако раскрашивается в реальных цветах.
• Лазер класса 1, безопасный для глаз по IEC 60825-1, длина волны 1550 нм, расходимость 0,5 мрад. Работать рядом с людьми можно без защитных очков.
• Двухосевой компенсатор с диапазоном ±15 градусов и точностью ±0,008 приводит прибор к горизонту сам, выравнивать по уровню вручную не нужно.
• Встроенный барометр считает превышение стоянки, компас пишет направление на север, приёмник GPS L1 и BeiDou B1 даёт грубые координаты. Сканы проще связать между собой и посадить в систему координат.
• Экран 5 дюймов на корпусе и управление с планшета или телефона по Wi-Fi: один человек ведёт съёмку, не разворачивая ноутбук.

Скорость съёма, точность, камеры, компенсатор и вес у всех четырёх моделей одинаковые. Отличается только дальность, и выбирают модель именно по размеру объектов.

Для каких работ применяется лазерный сканер

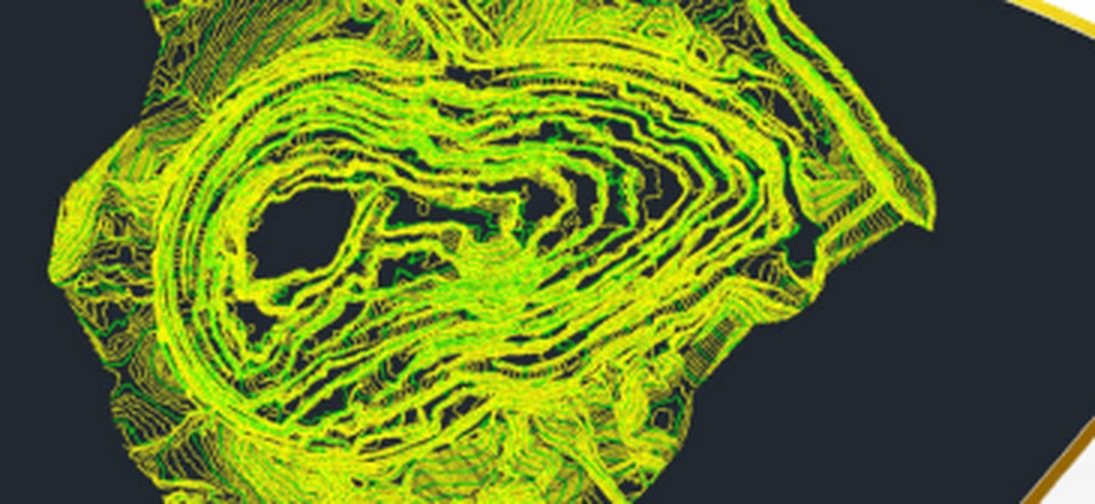

Основная работа это крупные объекты, где важна дальность. Карьеры и отвалы, мосты и путепроводы, высотные здания, широкие развязки, территории заводов и портов. Со стоянки прибор снимает всё вокруг себя на шестьсот метров, поэтому объект закрывается с нескольких точек на борту или на подъезде, а не с десятков стоянок внутри.

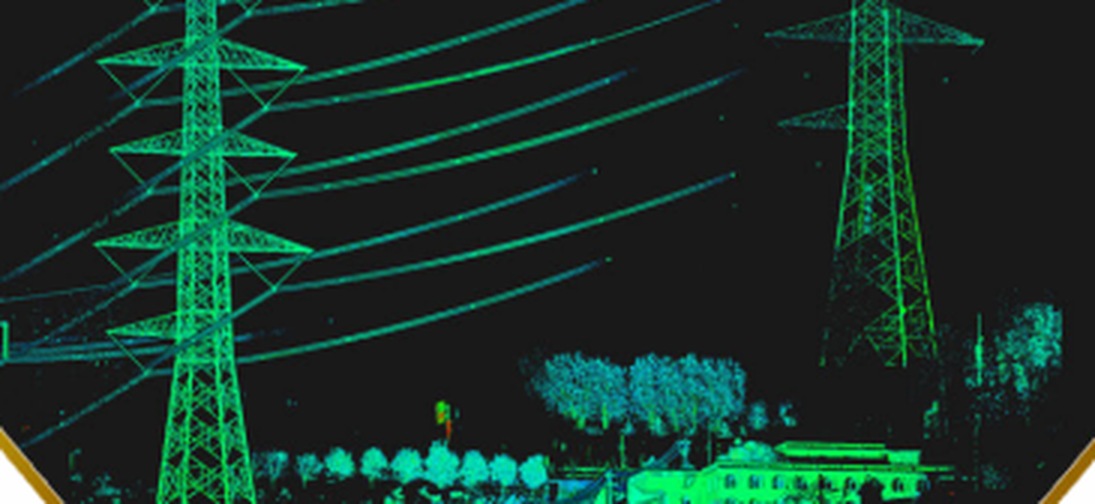

Вторая группа задач это линейные и инженерные объекты. Съёмка линий электропередачи с замером габаритов до земли и до растительности, обследование эстакад и подкрановых путей, съёмка тоннелей и портовых сооружений. Дальности хватает, чтобы снять пролёт целиком и не дробить его на куски.

Третье направление это подсчёт объёмов и контроль строительства. Объёмы складов, отвалов и выемок считаются прямо по облаку, а наложение на информационную модель показывает отклонения колонн от вертикали и просадки перекрытий. Обычные обмеры фасадов и интерьеров прибор тоже закрывает, просто для них хватило бы и младшей модели.

Работает один человек. Прибор ставится на лёгкий штатив из комплекта, приводится к горизонту сам, запуск съёмки идёт с экрана или с планшета. Геодезист с опытом работы на тахеометре осваивает его за один выезд.

Значения производитель приводит для благоприятных условий по заводской методике. На реальном объекте на результат влияют освещение, текстура и отражающая способность поверхности, температура и влажность.

Обучение, аренда и поверка

Наземный сканер покупают под поток объектов, и вопрос обычно не в самом приборе, а в том, что будет вокруг него.

Учим работать и со сканером, и с AcuteLas Studio: как расставить стоянки и марки, чтобы сканы сошлись без разрывов, как вести регистрацию и уточнение, как пересчитать облако в местную систему координат по файлу пунктов, как считать объёмы и готовить чертежи. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Лазерный сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
