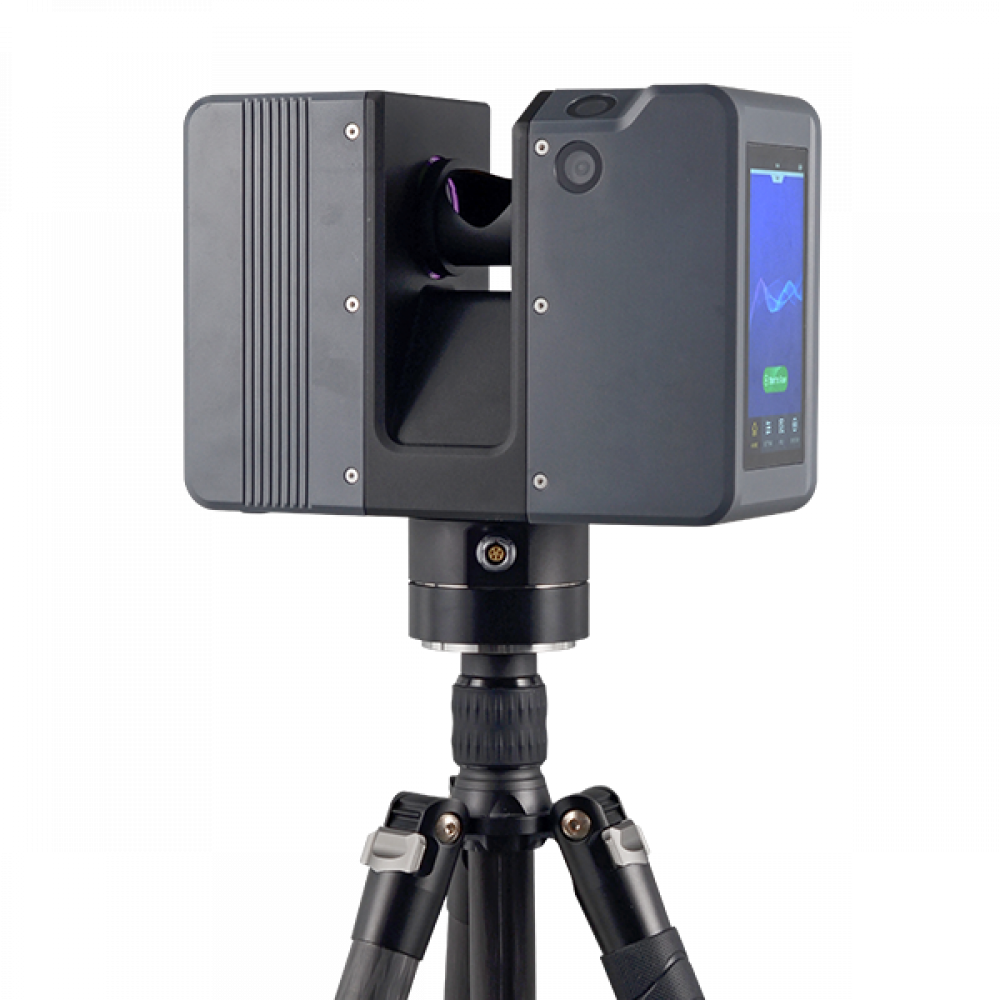

Лазерный сканер South SPL-370

Лазерный сканер South SPL-370 снимает объект с одной стоянки на дальность до 370 метров со скоростью до 2 миллионов точек в секунду. Относительная точность 1,2 миллиметра на дистанции 10 метров, полный оборот со съёмкой снимков занимает 41 секунду.

Прибор весит 4,85 килограмма без аккумулятора, управляется с собственного сенсорного экрана или с планшета по Wi-Fi и работает от одной батареи от 4 до 4,5 часов. Внутри двухосевой компенсатор, барометр, компас и приёмник GPS с BeiDou, поэтому каждая стоянка пишется с ориентировкой и превышением.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Дальность от 0,6 до 370 метров: одна стоянка закрывает двор, цех или фасад целиком, число перестановок падает, а вместе с ним и время сшивки в камералке.
• Относительная точность 1,2 мм на 10 метрах, 2 мм на 25 и 5 мм на 100, угловая точность 0,001 градуса по обеим осям. По такому облаку снимают геометрию конструкций, а не только общий вид.
• Скорость до 2 миллионов точек в секунду при вращении до 80 герц. Один скан без снимков укладывается примерно в 16 секунд, со снимками в 41.
• Поле зрения 360 градусов по горизонтали и 300 по вертикали, угловой шаг 0,018 градуса, это 20 480 точек на полный оборот.
• Две камеры HDR по 12,3 мегапикселя, направленные вперёд и вверх под 45 градусов, дают 24,6 Мп за кадр и 196,8 Мп за круг из восьми положений. Облако раскрашивается в реальных цветах.
• Лазер класса 1, безопасный для глаз по IEC 60825-1, длина волны 1550 нм, расходимость 0,5 мрад. Работать рядом с людьми можно без защитных очков.
• Двухосевой компенсатор с диапазоном ±15 градусов и точностью ±0,008 приводит прибор к горизонту сам, выравнивать по уровню вручную не нужно.
• Встроенный барометр считает превышение стоянки, компас пишет направление на север, приёмник GPS L1 и BeiDou B1 даёт грубые координаты. Сканы проще связать между собой и посадить в систему координат.
• Экран 5 дюймов на корпусе и управление с планшета или телефона по Wi-Fi: один человек ведёт съёмку, не разворачивая ноутбук.

Скорость съёма, точность, камеры, компенсатор и вес у всех четырёх моделей одинаковые. Отличается только дальность, и выбирают модель именно по размеру объектов.

Для каких работ применяется лазерный сканер

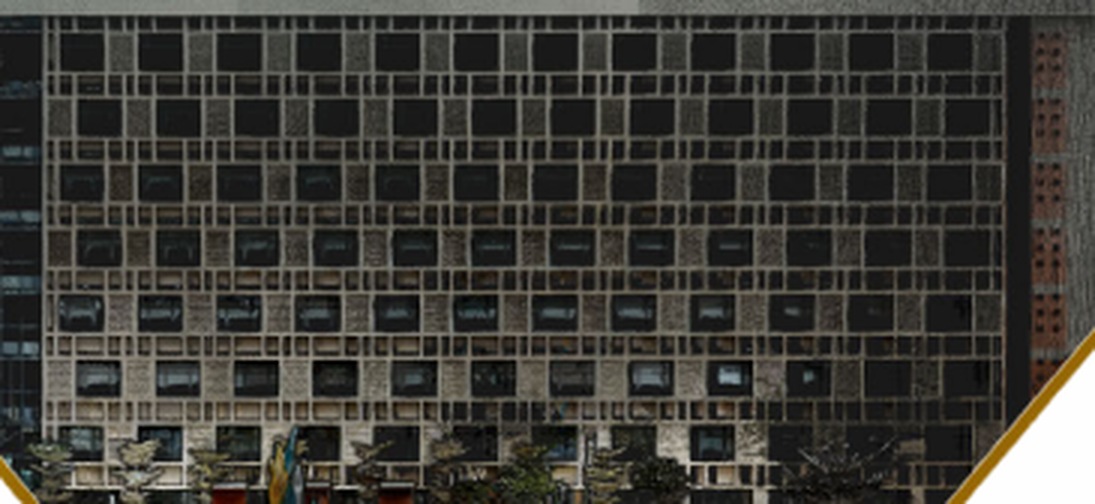

Основная работа это обмеры и исполнительная съёмка. Фасады и интерьеры зданий, промышленные цеха с плотной обвязкой трубопроводов, тоннели и подземные сооружения, объекты культурного наследия. Со стоянки прибор снимает всё вокруг себя, дальше сканы сшиваются по перекрытию или по сферическим маркам, и получается единая модель объекта.

Вторая группа задач это контроль строительства. По облаку проверяют отклонения колонн от вертикали, ровность полов и перекрытий, соответствие построенного проекту. Облако накладывается на информационную модель, и расхождения видно сразу, без рулетки и нивелира по каждой точке.

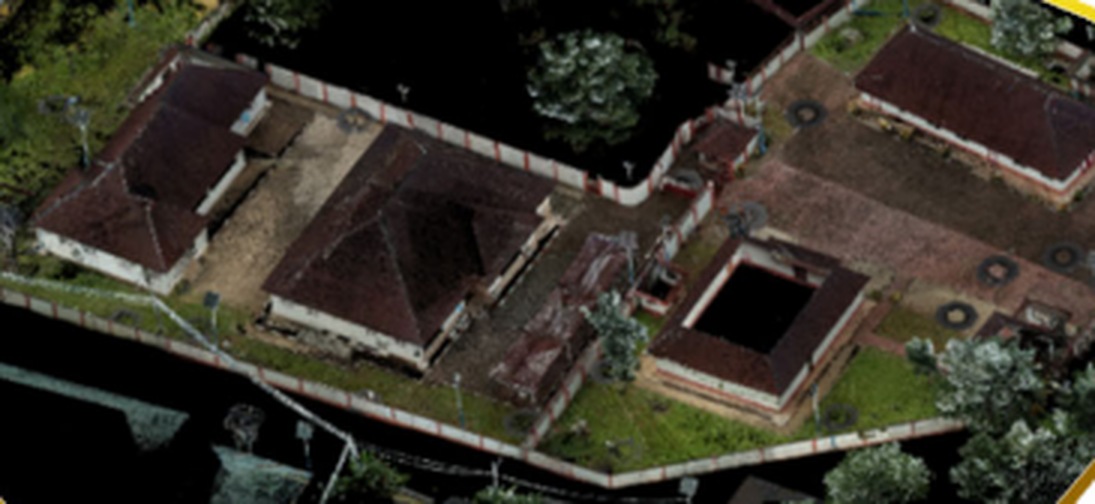

Третье направление это подсчёт объёмов и изыскания: склады сыпучих материалов, отвалы, небольшие карьеры, съёмка рельефа на застроенной территории. Дальности 370 метров хватает на большинство таких объектов, а там, где нужно достать дальше, берут старшие модели серии.

Работает один человек. Прибор ставится на лёгкий штатив из комплекта, приводится к горизонту сам, запуск съёмки идёт с экрана или с планшета. Геодезист с опытом работы на тахеометре осваивает его за один выезд.

Значения производитель приводит для благоприятных условий по заводской методике. На реальном объекте на результат влияют освещение, текстура и отражающая способность поверхности, температура и влажность.
