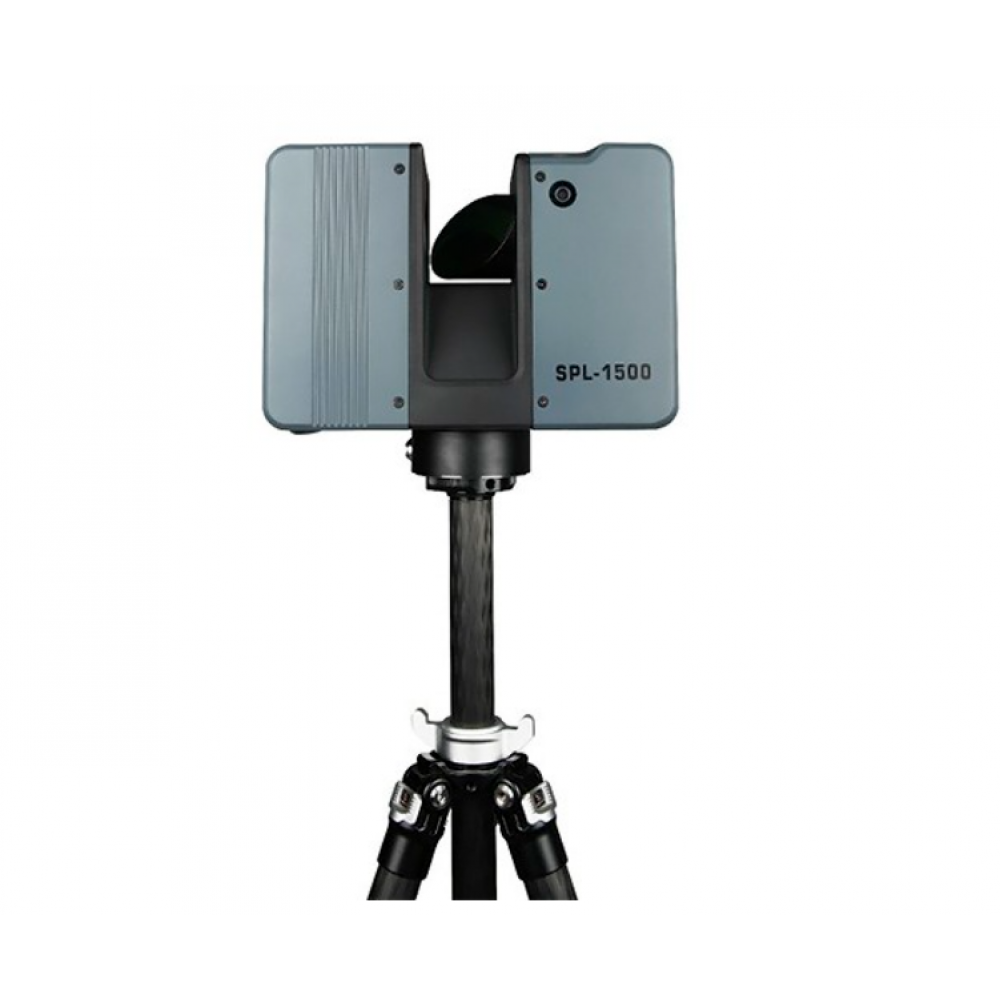

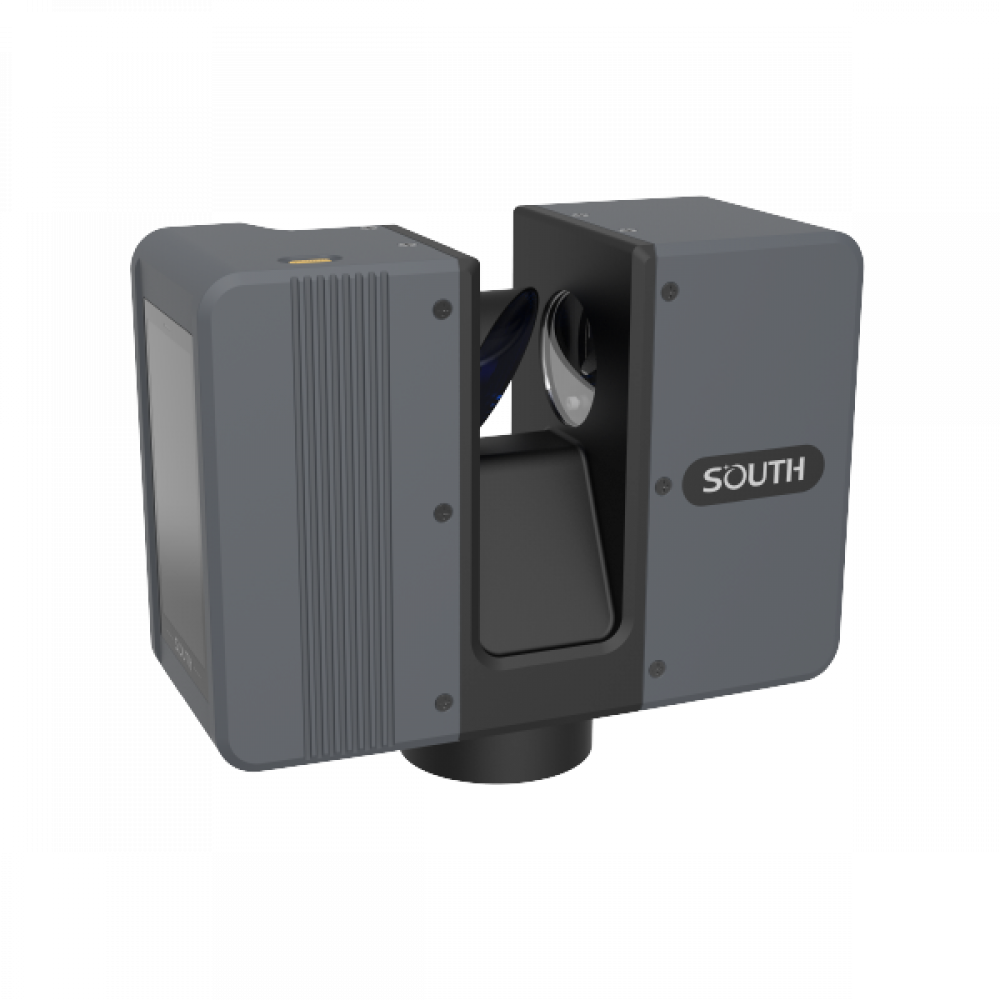

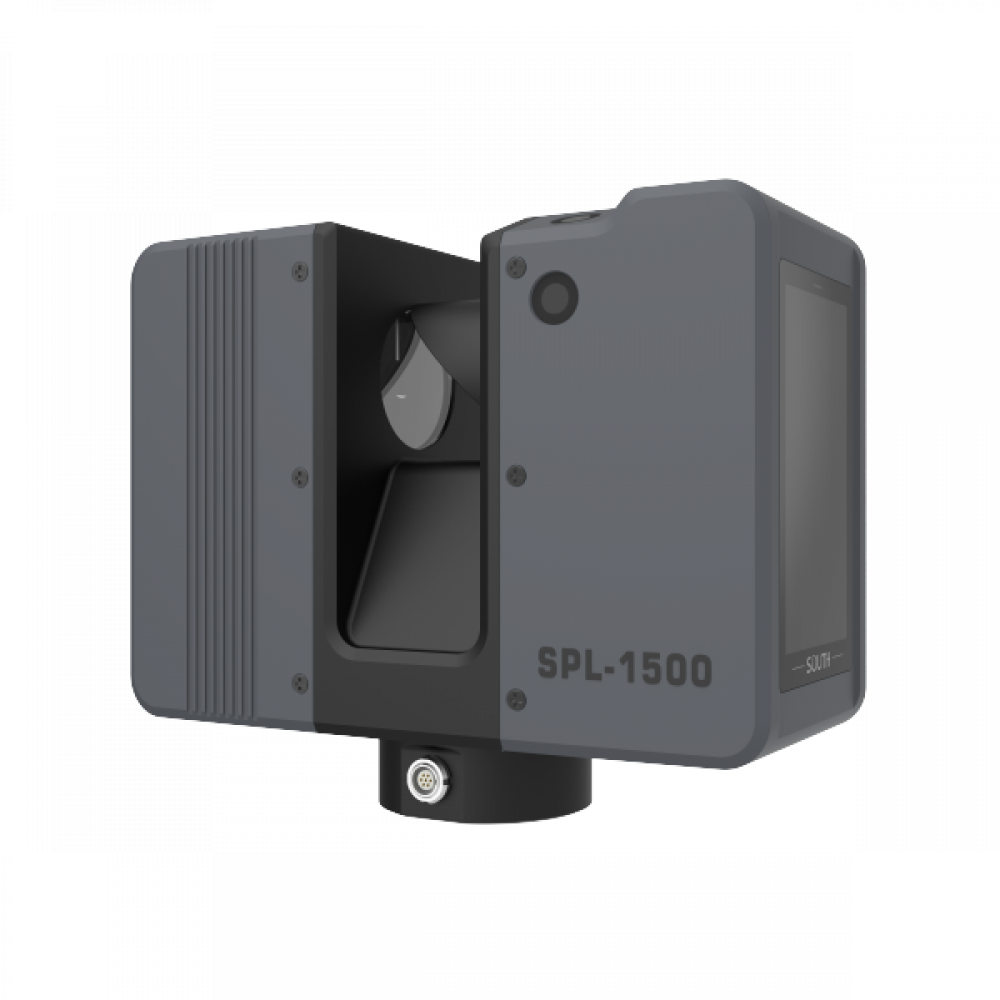

Лазерный сканер South SPL-1500

Лазерный сканер South SPL-1500 снимает объект с одной стоянки на дальность до 1500 метров со скоростью до 2 миллионов точек в секунду. Относительная точность 1,2 миллиметра на дистанции 10 метров, полный оборот со съёмкой снимков занимает 41 секунду.

Прибор весит 4,85 килограмма без аккумулятора, управляется с собственного сенсорного экрана или с планшета по Wi-Fi и работает от одной батареи от 4 до 4,5 часов. Внутри двухосевой компенсатор, барометр, компас и приёмник GPS с BeiDou, поэтому каждая стоянка пишется с ориентировкой и превышением.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Дальность от 0,6 до 1500 метров: со стоянки достаёт до противоположного борта карьера, до вершины склона и до дальнего края территории, куда младшие модели серии просто не дотягиваются.
• Относительная точность 1,2 мм на 10 метрах, 2 мм на 25 и 5 мм на 100, угловая точность 0,001 градуса по обеим осям. По такому облаку снимают геометрию конструкций, а не только общий вид.
• Скорость до 2 миллионов точек в секунду при вращении до 80 герц. Один скан без снимков укладывается примерно в 16 секунд, со снимками в 41.
• Поле зрения 360 градусов по горизонтали и 300 по вертикали, угловой шаг 0,018 градуса, это 20 480 точек на полный оборот.
• Две камеры HDR по 12,3 мегапикселя, направленные вперёд и вверх под 45 градусов, дают 24,6 Мп за кадр и 196,8 Мп за круг из восьми положений. Облако раскрашивается в реальных цветах.
• Лазер класса 1, безопасный для глаз по IEC 60825-1, длина волны 1550 нм, расходимость 0,5 мрад. Работать рядом с людьми можно без защитных очков.
• Двухосевой компенсатор с диапазоном ±15 градусов и точностью ±0,008 приводит прибор к горизонту сам, выравнивать по уровню вручную не нужно.
• Встроенный барометр считает превышение стоянки, компас пишет направление на север, приёмник GPS L1 и BeiDou B1 даёт грубые координаты. Сканы проще связать между собой и посадить в систему координат.
• Экран 5 дюймов на корпусе и управление с планшета или телефона по Wi-Fi: один человек ведёт съёмку, не разворачивая ноутбук.

Скорость съёма, точность, камеры, компенсатор и вес у всех четырёх моделей одинаковые. Отличается только дальность, и выбирают модель именно по размеру объектов.

Для каких работ применяется лазерный сканер

Основная работа это объекты, которые не помещаются в дальность обычного сканера. Карьеры целиком с борта, горные склоны и откосы, территории заводов, портов и логистических комплексов, протяжённые линейные объекты. Со стоянки прибор снимает всё вокруг себя на полтора километра, поэтому объект закрывается с двух или трёх точек, а не с двадцати.

Вторая группа задач это места, куда физически не подойти. Осыпающиеся борта и откосы, действующие карьеры, аварийные конструкции, участки за водой или за ограждением. Прибор стоит на безопасном расстоянии, а точки всё равно попадают в облако, и мониторинг деформаций ведётся от цикла к циклу с одной и той же стоянки.

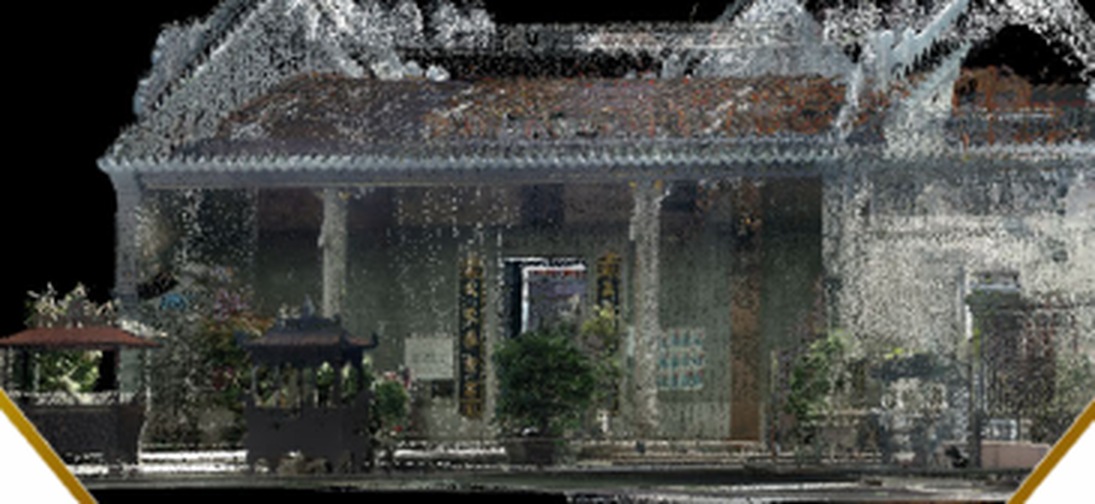

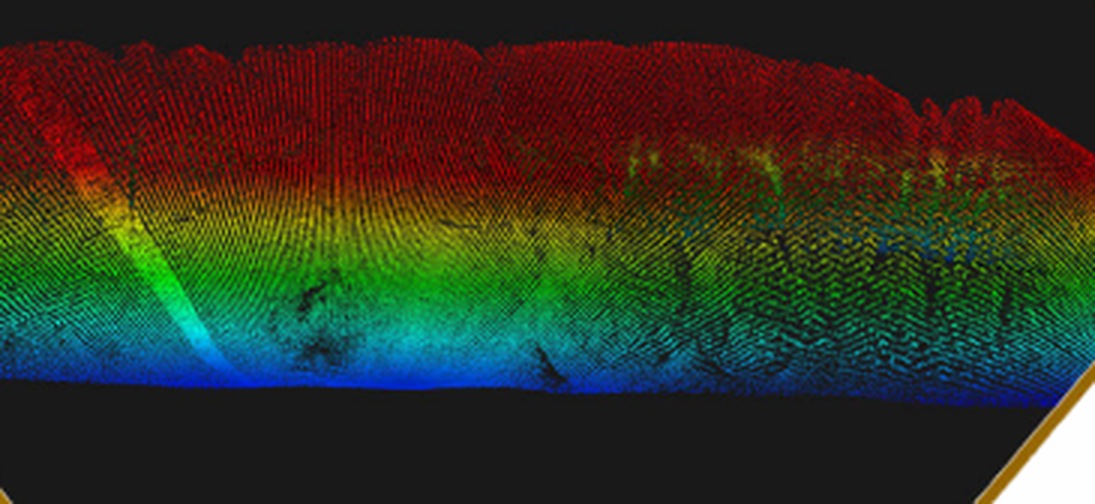

Третье направление это подсчёт объёмов и изыскания: склады сыпучих материалов, отвалы, карьеры, съёмка рельефа на больших площадках. Дальности 1500 метров хватает, чтобы снять весь объект с двух или трёх стоянок, и объём считается по одному облаку, а не сшивается из десятка кусков.

Работает один человек. Прибор ставится на лёгкий штатив из комплекта, приводится к горизонту сам, запуск съёмки идёт с экрана или с планшета. Геодезист с опытом работы на тахеометре осваивает его за один выезд.

Значения производитель приводит для благоприятных условий по заводской методике. На реальном объекте на результат влияют освещение, текстура и отражающая способность поверхности, температура и влажность.
