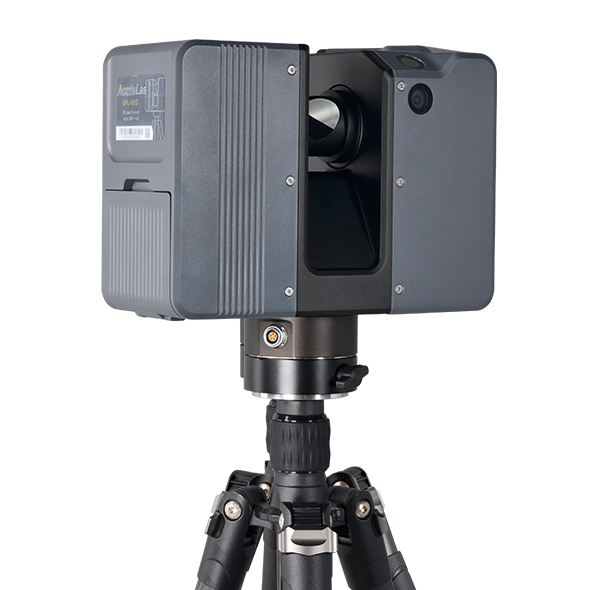

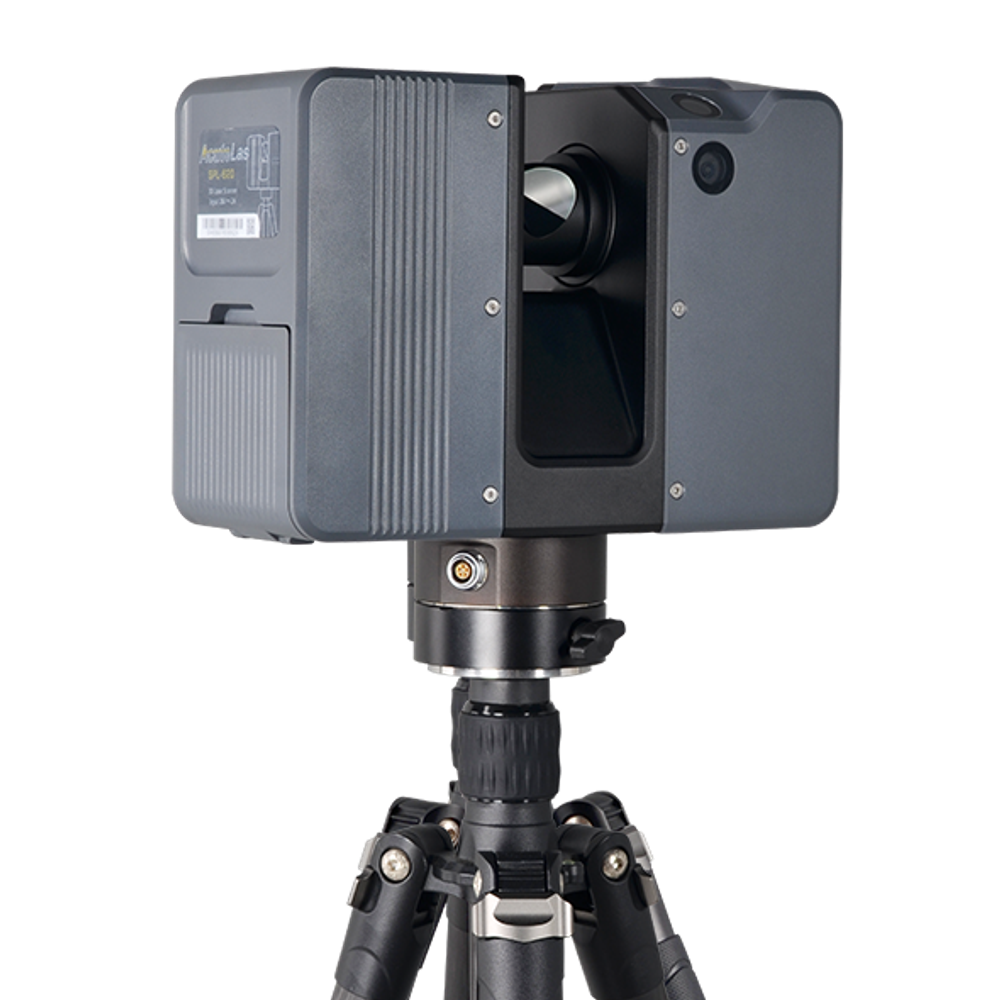

Лазерный сканер South SPL-180

Лазерный сканер South SPL-180 снимает здания, цеха и инженерные сооружения облаком точек. Он берёт объект на удалении до 180 метров и держит точность 2 мм на 25 метрах, поэтому обмеры вы делаете с земли, не поднимаясь к каждому узлу.

Прибор весит 4,85 кг без аккумулятора и ставится на обычный геодезический штатив.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе бригады.

• Дальность от 0,6 до 180 метров, значит цех или фасад закрываете с нескольких точек стояния вместо десятка.
• Точность 1,2 мм на 10 метрах и 2 мм на 25 метрах, этого хватает для обмерных чертежей и контроля геометрии конструкций.
• Скорость до 2 000 000 точек в секунду, плотное облако набирается за минуты, а не за час.
• Поле зрения 360 градусов по горизонтали и 300 по вертикали, за одну установку прибор снимает почти всю сферу.
• HDR-камера из двух модулей по 12,3 Мп, облако сразу приходит в цвете и объект узнаётся на экране.
• Двухосевой компенсатор с диапазоном ±15 градусов, сканер сам держит горизонт на неровном полу и на насыпи.
• Управление с экрана 5 дюймов или дистанционно по Wi-Fi с планшета, скан запускаете, не поднимаясь к прибору.

Для каких работ применяется лазерный сканер

Обмеры действующих цехов, эстакад и технологических линий: дальность 180 метров позволяет снять пролёт целиком с одной точки стояния, а точность 2 мм на 25 метрах достаточна, чтобы по облаку выпустить обмерные чертежи и посадить новое оборудование без переделок. Съёмка фасадов и архитектурных деталей идёт с земли: верхние ярусы читаются за счёт вертикального поля зрения в 300 градусов, поэтому леса не нужны. Туннели, мосты и подземные сооружения снимают последовательными установками вдоль оси, встроенные датчики наклона держат ориентацию на уклоне.

Исполнительная съёмка и контроль геометрии закрываются сравнением облака с проектной моделью: отклонения колонн, плит и металлокаркаса видно картой, а не таблицей промеров. На инженерно-геодезических изысканиях в плотной застройке сканер заменяет сотни пикетов, взятых тахеометром вручную. Земляные работы и подсчёт объёмов по отвалам и котлованам считаются прямо по облаку, спор с подрядчиком закрывается цифрой. Мониторинг деформаций делают повторными съёмками с одних и тех же точек стояния, при закреплённых марках и продуманной схеме стояний.

Прибор рассчитан на одного оператора: вся полевая работа сводится к установке сканера и запуску съёмки, геодезист с опытом съёмки осваивает её за один выезд после обучения. Сложность не в поле, а в камералке, там нужен навык работы с точечными данными.

Обучение, аренда и поверка

Прибор такого класса покупают один раз на много лет, и вопрос обычно не в самом сканере, а в том, что будет вокруг него.

Учим работать и с прибором, и с программой обработки: как выбирать точки стояния, как раскладывать марки, как сшивать сканы и выгружать результат. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Наземный лазерный сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
