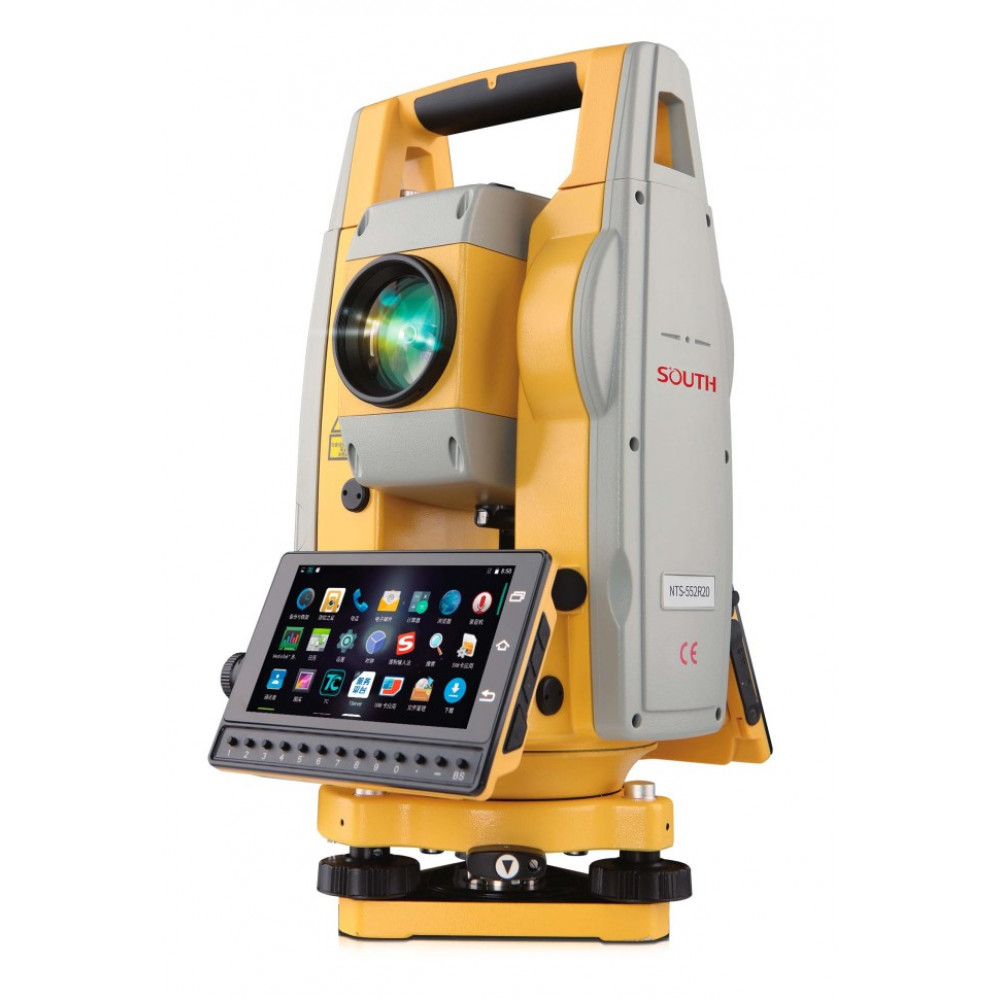

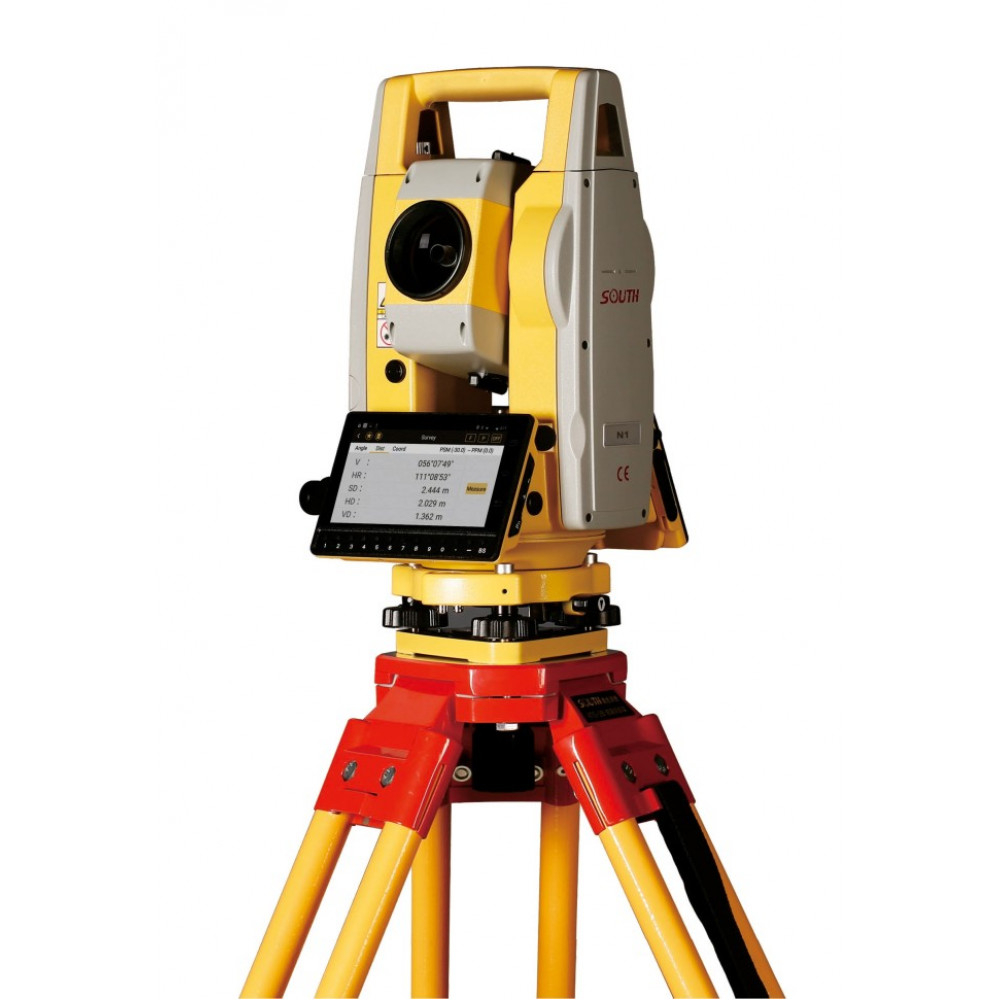

Тахеометр SOUTH N1

Тахеометр SOUTH N1 берёт углы с точностью 2 секунды и меряет до 1500 метров без отражателя, а на призму достаёт 5000 метров. Управление идёт с цветного сенсорного экрана 5,5 дюйма под Android, то есть так же, как со смартфона, а не перебором пунктов меню.

Прибор грузит подложку прямо на экран, поэтому вы видите объект на карте и понимаете, где находитесь, не сверяясь с бумажной схемой.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в смене.

• Точность измерения углов 2 секунды при наименьшем отсчёте 0,1 секунда и абсолютном декодировании кругов, этого хватает для разбивки колонн, монтажа конструкций и полигонометрии.
• Безотражательный режим на 1500 метров с погрешностью 3 мм плюс 2 мм на километр, фасад, кровлю и опоры вы снимаете с земли и без марок.
• На призму прибор достаёт 5000 метров с погрешностью 2 мм плюс 2 мм на километр, длинные ходы закрываются меньшим числом стоянок.
• Точное измерение занимает 0,3 секунды, слежение 0,1 секунды, съёмка идёт в темпе рейки.
• Экран 5,5 дюйма с разрешением 720 на 1280 и сенсорное управление на Android, отсюда и загрузка подложки, и работа с файлами как на телефоне.
• Двухосевой жидкостный компенсатор с диапазоном ±4 угловые минуты и точностью 1 секунда держит прибор в горизонте при подвижках штатива.
• Труба с увеличением 30х и объективом 45 мм, разрешающая способность 3 секунды, минимальное фокусное расстояние 1,2 метра.
• Аккумулятор на 8 часов, передача данных через USB Type-C, Bluetooth, Wi-Fi и сотовую сеть, файлы уходят в офис прямо с объекта.

На призму прибор отвечает мгновенно. Безотражательный режим работает дольше, и время зависит от того, насколько хорошо цель отражает луч.

Для каких работ применяется тахеометр

Основные задачи это вынос в натуру и исполнительная съёмка. Тахеометр ставят на разбивку осей, колонн и закладных, а потом им же принимают выполненное, потому что угловая точность 2 секунды и линейная погрешность 2 мм плюс 2 мм на километр закрывают строительные допуски. Встроенная программа умеет разбивку по чертежу DWG или DXF: файл загружается в прибор, и точки выносятся прямо по нему, без ручного ввода координат.

На топографической съёмке и инженерно-геодезических изысканиях работает безотражательный режим на 1500 метров: фасады, кровли, опоры и элементы на действующей проезжей части снимаются с земли. Для полигонометрии и планово-высотного обоснования есть дальность 5000 метров на призму и программа проложения хода, она помогает набрать дополнительные точки стояния там, где объект закрыт деревьями и постройками. В наборе программ также засечка, базовая линия, площадь и объём, недоступная высота, точка-линия, смещение, трассы и расчёты COGO.

Работать нужно вдвоём, если ведёте съёмку по вехе с отражателем, и можно одному в безотражательном режиме. Специальной подготовки сверх обычной геодезической прибор не требует: интерфейс построен как на смартфоне, с иконками, электронным уровнем и электронным компасом, поэтому исполнитель осваивает его за один выезд.

Обучение, аренда и поверка

Тахеометр покупают на годы, и вопрос обычно не в самом приборе, а в том, что будет вокруг него.

Учим работать и с прибором, и со встроенным ПО: как выставить станцию, как вести съёмку и вынос, как загрузить чертёж и выносить точки прямо по нему, как проложить ход и как выгрузить данные в CAD. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Тахеометр можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
