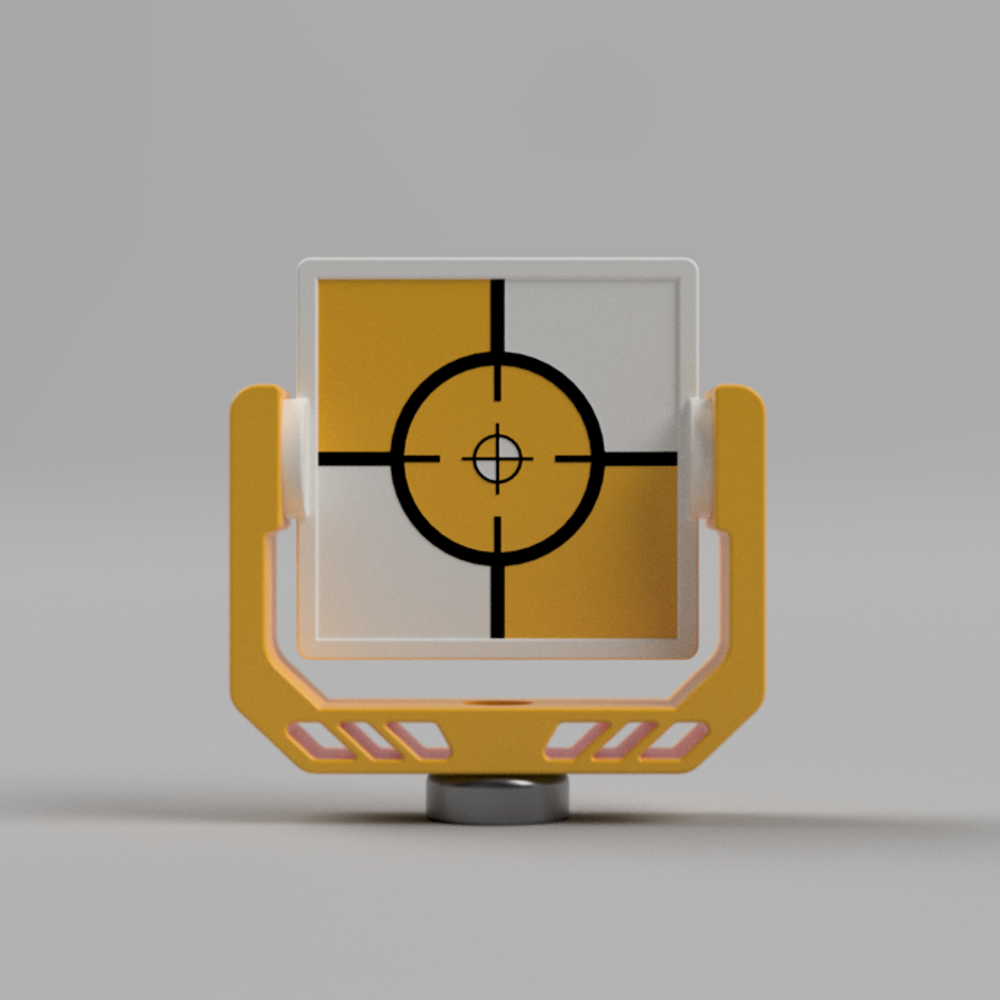

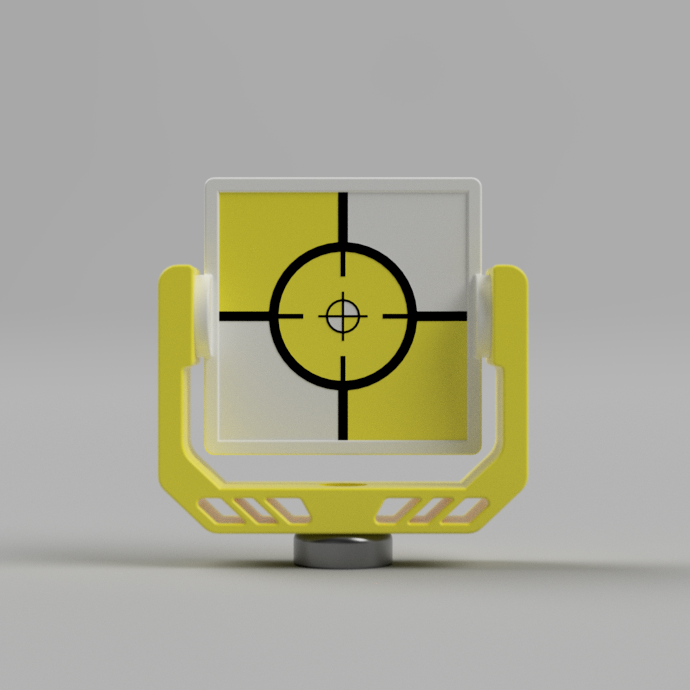

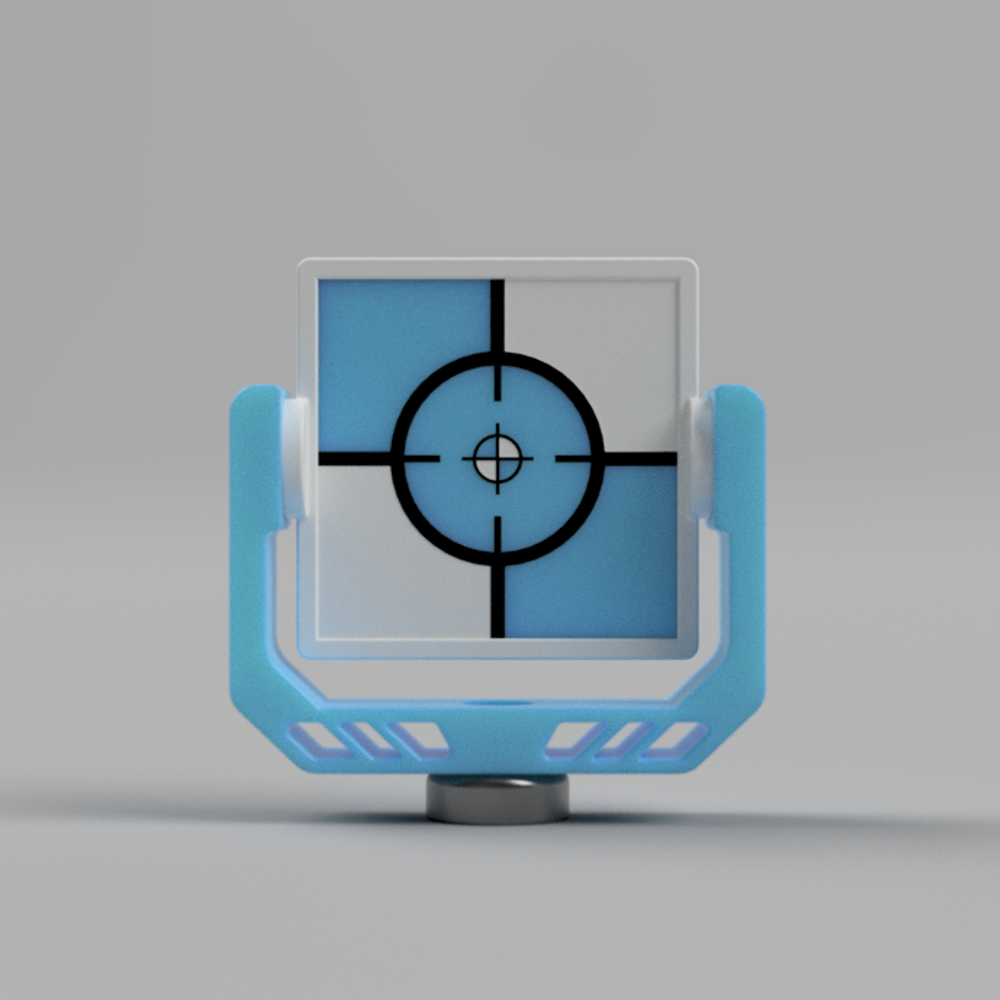

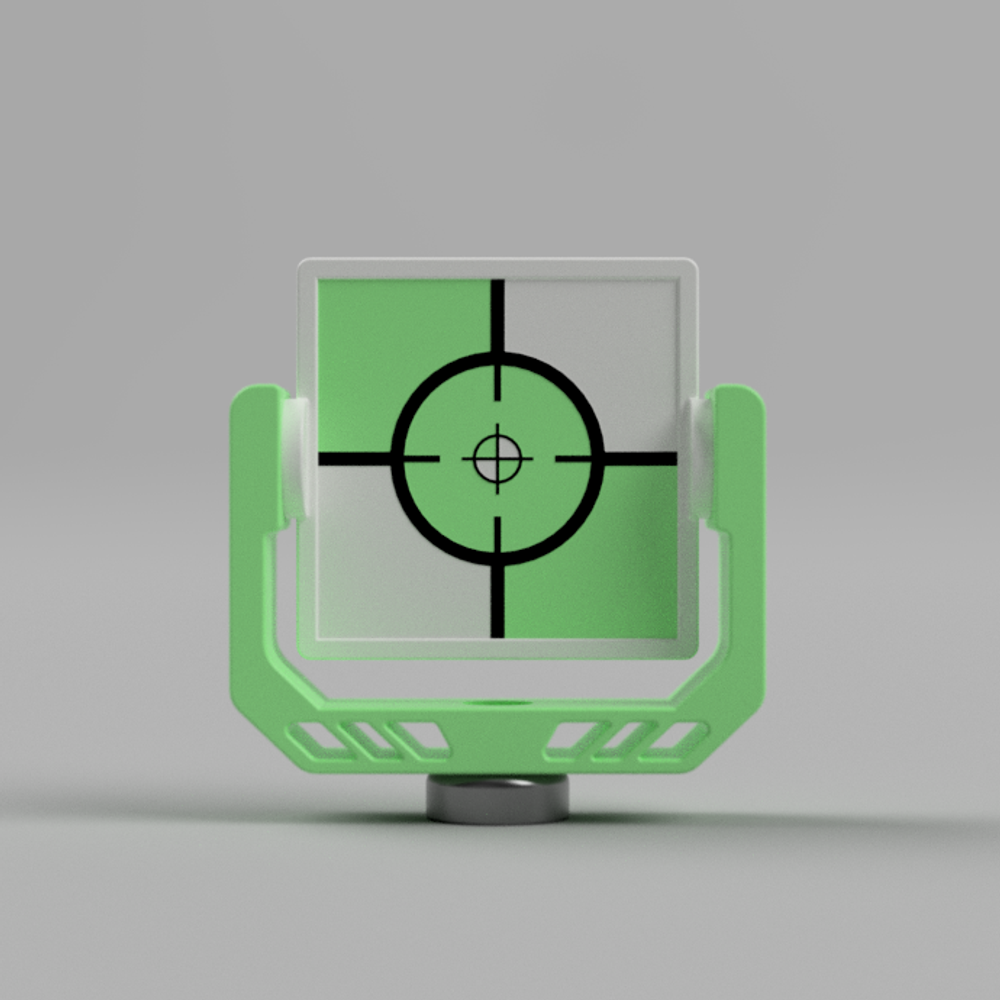

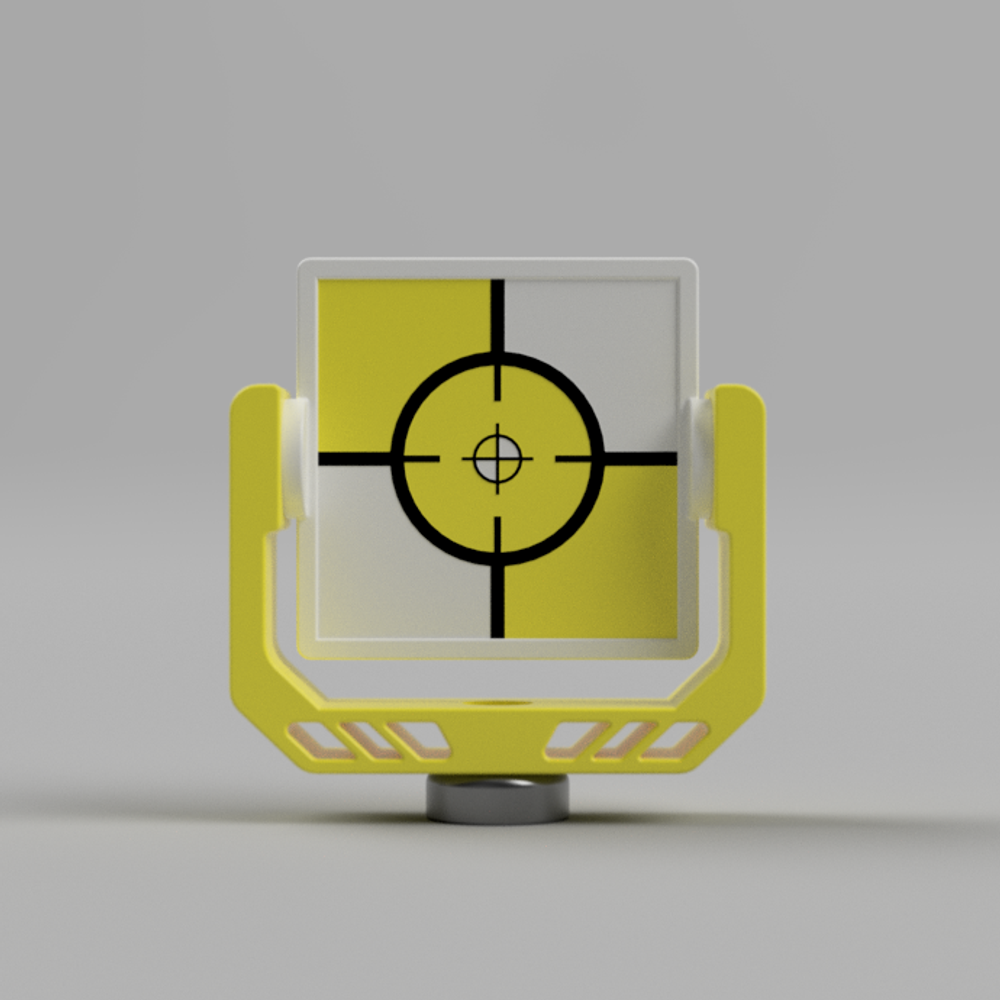

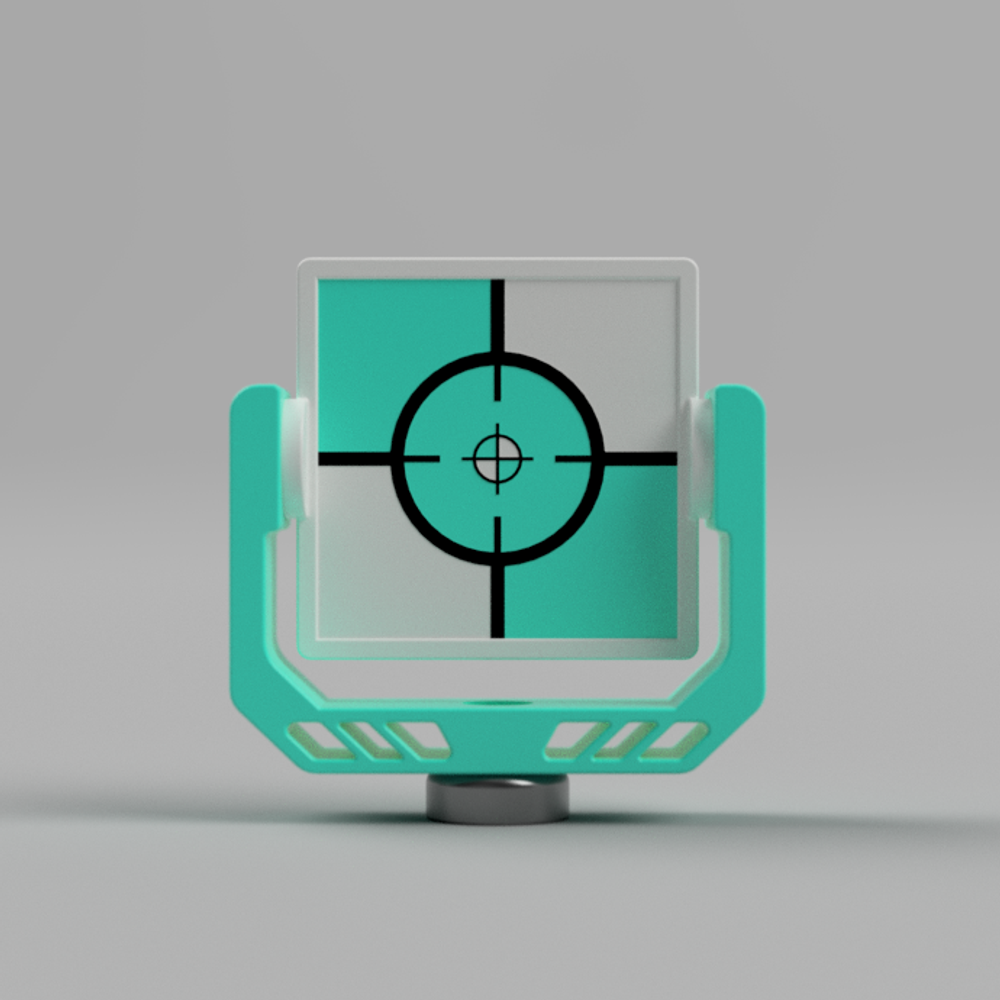

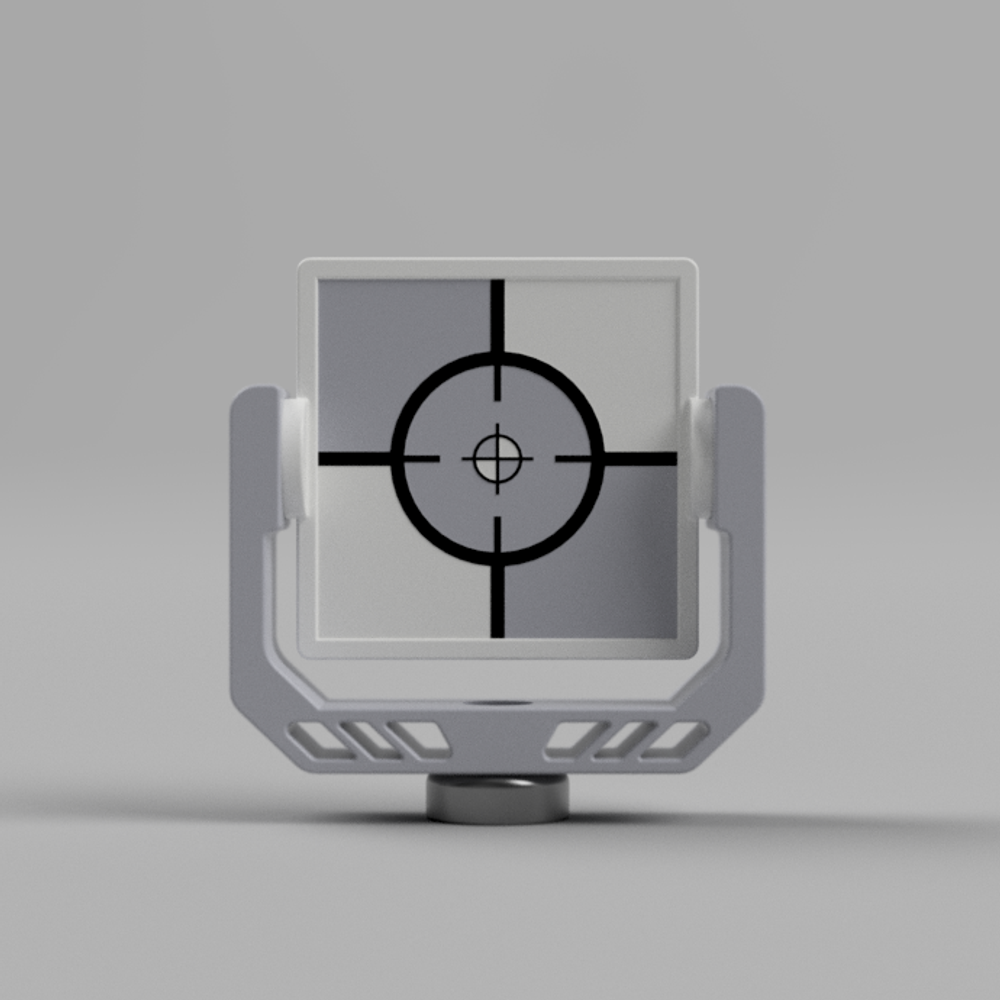

Мишень TM-50 надёжное решение для высокоточных геодезических измерений
Универсальность и назначение
Светоотражающая мишень TM-50 практичный инструмент для специалистов в геодезии, строительстве и изысканиях. Компактная марка размером 50x50 мм служит опорной точкой при выполнении широкого спектра задач:
- создание временной сети сгущения для повышения точности съёмок на участке;
- проведение разбивочных работ вынос проектных точек в натуру с контролем положения;
- выполнение съёмочных работ, включая тахеометрическую съёмку и контроль геометрии конструкций;
- фиксация контрольных точек на стройплощадке, где требуется быстрая установка и высокая отражающая способность для безошибочного наведения прибора.
Конструктивные особенности и преимущества
Мишень выполнена на основе высококачественной светоотражающей плёнки, которая обеспечивает чёткое и стабильное отражение сигнала даже при сложных условиях освещения — в тени, при пасмурной погоде или на фоне контрастных поверхностей. Центрированная конструкция марки гарантирует точное совпадение оптической оси прибора с расчётной точкой, исключая погрешности из-за смещения центра.
Ключевое преимущество модели — мощная магнитная основа. Благодаря ей мишень можно оперативно установить на любые металлические поверхности: стальные балки, ограждения, элементы опалубки, борта техники и т. д. Это существенно ускоряет работу на объекте и избавляет от необходимости использовать дополнительные крепёжные приспособления.
Особая конструкция крепления обеспечивает вращение мишени в двух осях вертикальной и горизонтальной с сохранением координат центра марки. Такая подвижность позволяет подстроить положение мишени под оптимальный угол визирования без потери точности привязки, что особенно важно при работе в стеснённых условиях или с наклонными конструкциями.
Точные геометрические параметры
Для корректного учёта смещения при измерениях и интеграции в проектные схемы важно учитывать следующие размеры:
- расстояние от основания магнита до центра марки 50 мм: этот параметр критичен при расчёте высоты установки и привязке к реперным точкам;
- расстояние от центра марки до края белой пластины со светоотражающей плёнкой 28 мм: знание этого размера помогает избежать ошибок при наведении прибора и корректно интерпретировать данные при съёмке с близких дистанций.
