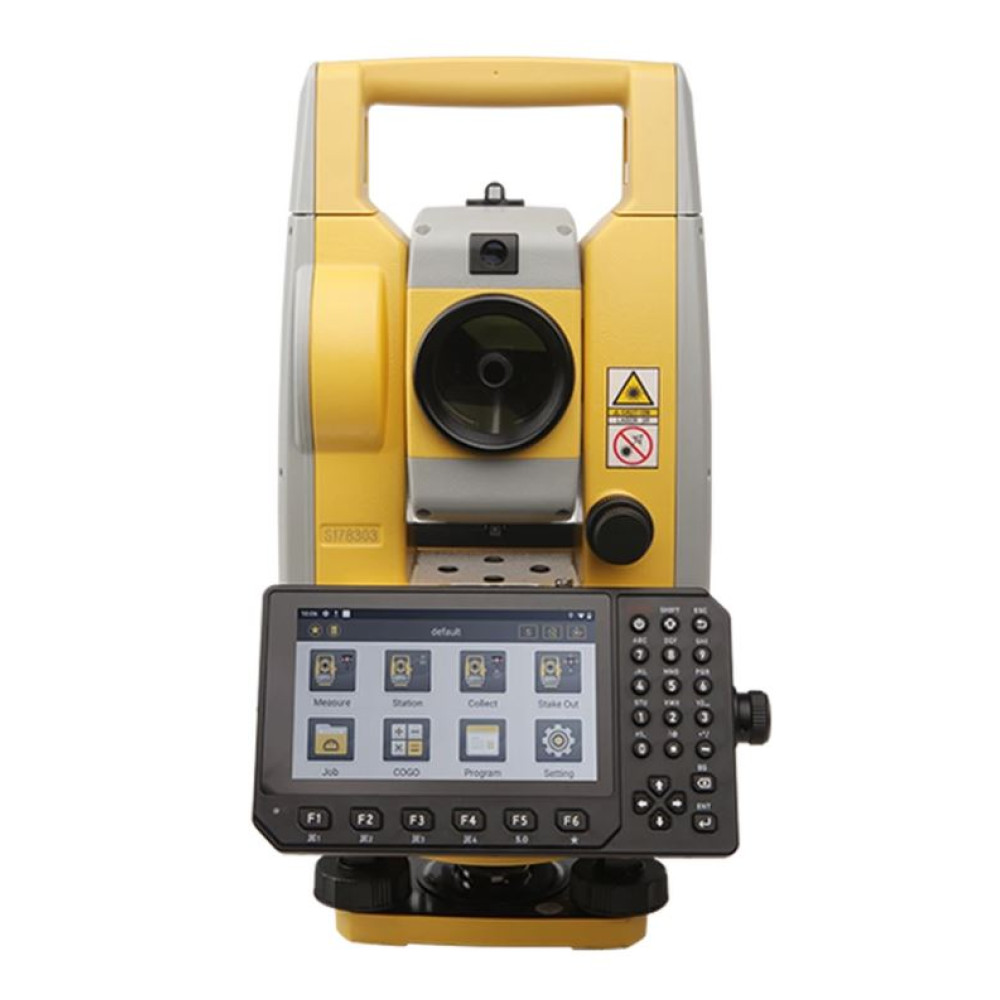

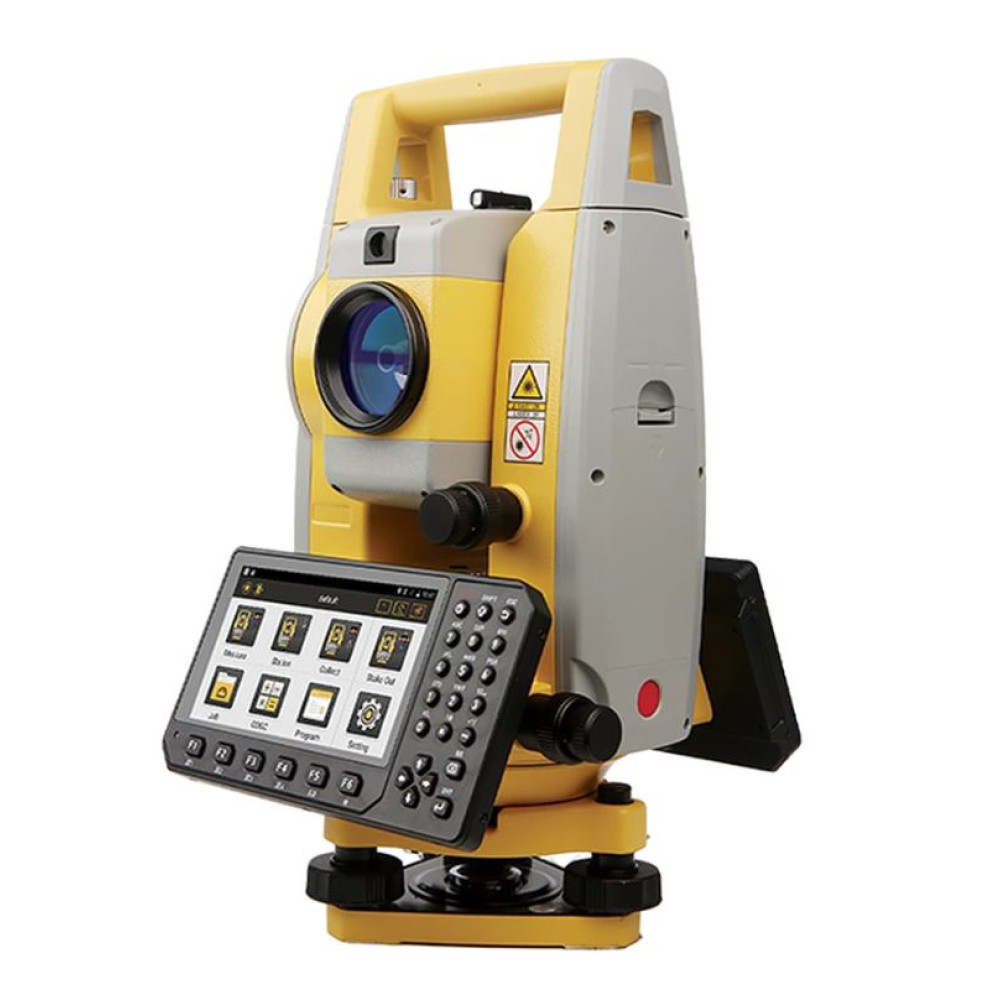

Тахеометр SOUTH N2 берёт углы с точностью 2 секунды и достаёт на призму 5000 метров. Внутри Android 11, восьмиядерный процессор, 4 ГБ оперативной и 64 ГБ встроенной памяти, поэтому чертёж DWG грузится в прибор и разбивка идёт прямо по нему.
Отдельно стоит створоуказатель: светодиод бьёт на 200 метров красным и зелёным, и человек с вехой сам встаёт в створ, не дожидаясь команд по рации.
Безотражательная дальность выбирается при заказе: 1000, 1500 или 2000 метров.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в смене.
- Точность измерения углов 2 секунды при разрешении отсчёта 0,1 секунды, этого хватает для разбивки колонн, монтажа конструкций и полигонометрии.
- Дальность 5000 метров на призму с погрешностью 2 мм плюс 2 мм на километр, длинные ходы закрываются меньшим числом стоянок.
- Безотражательный режим на 1000, 1500 или 2000 метров по выбору с погрешностью 3 мм плюс 2 мм на километр, фасады и кровли снимаются с земли.
- Створоуказатель на 200 метров: красный и зелёный светодиоды показывают рабочему, куда сместиться, чтобы встать в створ. На разбивке это снимает половину переговоров по рации.
- Точное измерение за 0,3 секунды, трекинг за 0,1 секунды, съёмка идёт в темпе рейки.
- Двухосевой жидкостный компенсатор с диапазоном ±6 угловых минут и точностью 1 секунда, запас по наклону шире, чем у большинства приборов этого класса.
- Android 11, процессор MT6762, 4 ГБ оперативной и 64 ГБ встроенной памяти, прибор не тормозит на тяжёлых чертежах.
- Клавиша быстрого измерения снимает точку одним нажатием, не отрывая взгляда от зрительной трубы.
Безотражательный модуль идёт в трёх вариантах: 1000, 1500 и 2000 метров. Выбирайте под свои объекты, переплачивать за 2000 метров на городской стройке смысла нет.
Для каких работ применяется тахеометр
Основные задачи это вынос в натуру и исполнительная съёмка. Тахеометр ставят на разбивку осей, колонн и закладных, а потом им же принимают выполненное, потому что угловая точность 2 секунды и линейная погрешность 2 мм плюс 2 мм на километр закрывают строительные допуски. Разбивка идёт прямо по чертежу: файл DWG или DXF загружается в прибор, и точки выносятся по нему без ручного ввода координат.

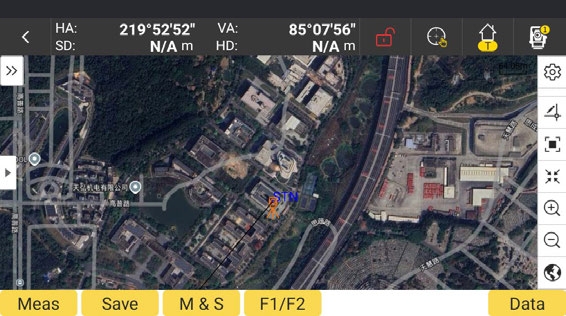

На топографической съёмке и инженерно-геодезических изысканиях работает безотражательный режим: фасады, кровли, опоры и элементы на действующей проезжей части снимаются с земли. Для полигонометрии и планово-высотного обоснования есть дальность 5000 метров на призму и программа проложения хода, она выручает на участках с деревьями и постройками, где прямой видимости между пунктами нет. В наборе также засечка, опорные линии, вынос дуг, площадь и объём, расчёты COGO.
Работать нужно вдвоём, если ведёте съёмку по вехе с отражателем, и можно одному в безотражательном режиме. Створоуказатель заметно упрощает работу пары на разбивке: рабочий видит цвет и сам доводит себя до створа. Специальной подготовки сверх обычной геодезической прибор не требует, интерфейс построен как на смартфоне, с электронным уровнем, компасом и панелью инструментов.
Безотражательную дальность выбирают при заказе, поменять её потом нельзя. Если объекты городские, базовой тысячи метров достаточно, две тысячи нужны на карьерах и протяжённых сооружениях. Обратите внимание на обязательное онлайн-обновление прошивки раз в полгода: без него прибор перестаёт работать, поэтому на удалённом объекте следите за сроком. Прибор идёт без отражателей, вех и штатива, смотрите штативы и держатели и аксессуары для геодезического оборудования. Другие модели линейки собраны в разделе тахеометры South.
Обучение, аренда и поверка
Тахеометр покупают на годы, и вопрос обычно не в самом приборе, а в том, что будет вокруг него.
Учим работать и с прибором, и со встроенным ПО SurvStar: как выставить станцию, как вести съёмку и вынос, как загрузить чертёж и выносить точки прямо по нему, как проложить ход, как настроить клавиши под свой порядок действий и как выгрузить данные в CAD. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Тахеометр можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед закупкой тахеометра. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Какую безотражательную дальность выбрать
Модуль идёт в трёх вариантах: 1000, 1500 и 2000 метров. Для городской стройки и промплощадок хватает базовой тысячи, две тысячи берут на карьеры, мосты и протяжённые сооружения.
Выбор делается при заказе и потом не меняется, поэтому решайте по своим типовым объектам, а не по запасу на будущее.
Что даёт створоуказатель
Светодиод светит в сторону рабочего красным и зелёным на дальность до 200 метров. Рабочий видит, в какую сторону сместиться, и сам встаёт в створ.
На разбивке это убирает половину команд по рации и заметно ускоряет работу пары, особенно на шумной площадке.
Можно ли выносить точки прямо по чертежу

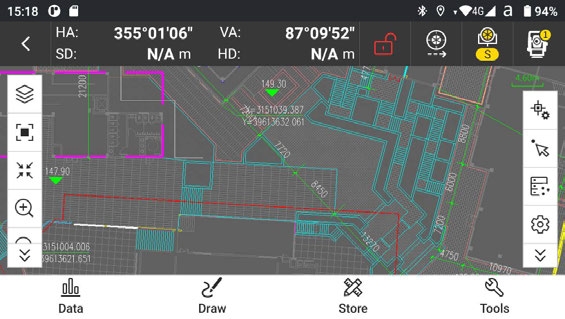

Загрузите файл DWG или DXF в прибор и выносите по нему. Ручной ввод координат не нужен, проект виден на экране, и исполнитель идёт по нему.
Данные выгружаются в привычных форматах: txt, dxf, dat, csv и xls.
Чем N2 отличается от младшей модели N1
Угловая точность у обоих 2 секунды, дальность на призму тоже 5000 метров. Отличия в другом: у N2 створоуказатель на 200 метров, Android 11 вместо шестой версии, вдвое больше памяти и шире диапазон компенсатора, ±6 угловых минут против ±4.
Если разбивка занимает большую часть работ, створоуказатель окупает разницу в цене довольно быстро.
Что за обязательное обновление раз в полгода
Производитель встроил защиту от кражи: прошивку нужно обновлять онлайн каждые 6 месяцев, иначе прибор блокируется. Дополнительно работает блокировка экрана Android по коду, паролю или графическому ключу.
Планируйте обновление до выезда на удалённый объект, где связи может не быть.
Как быстро прибор берёт точку
Точное измерение занимает 0,3 секунды, режим трекинга 0,1 секунды. В безотражательном режиме от 0,3 до 3 секунд, время зависит от отражающей способности цели.
Клавиша быстрого измерения снимает точку одним нажатием, не отрывая взгляда от трубы.
Получится ли взять тахеометр в аренду перед покупкой
Берите на объект и пройдите обычную смену. Съёмка ляжет в вашу камералку, и вы увидите, устраивает ли прибор по точности, по скорости и по удобству экрана именно на ваших задачах.
