ГНСС-приёмник STEC XS

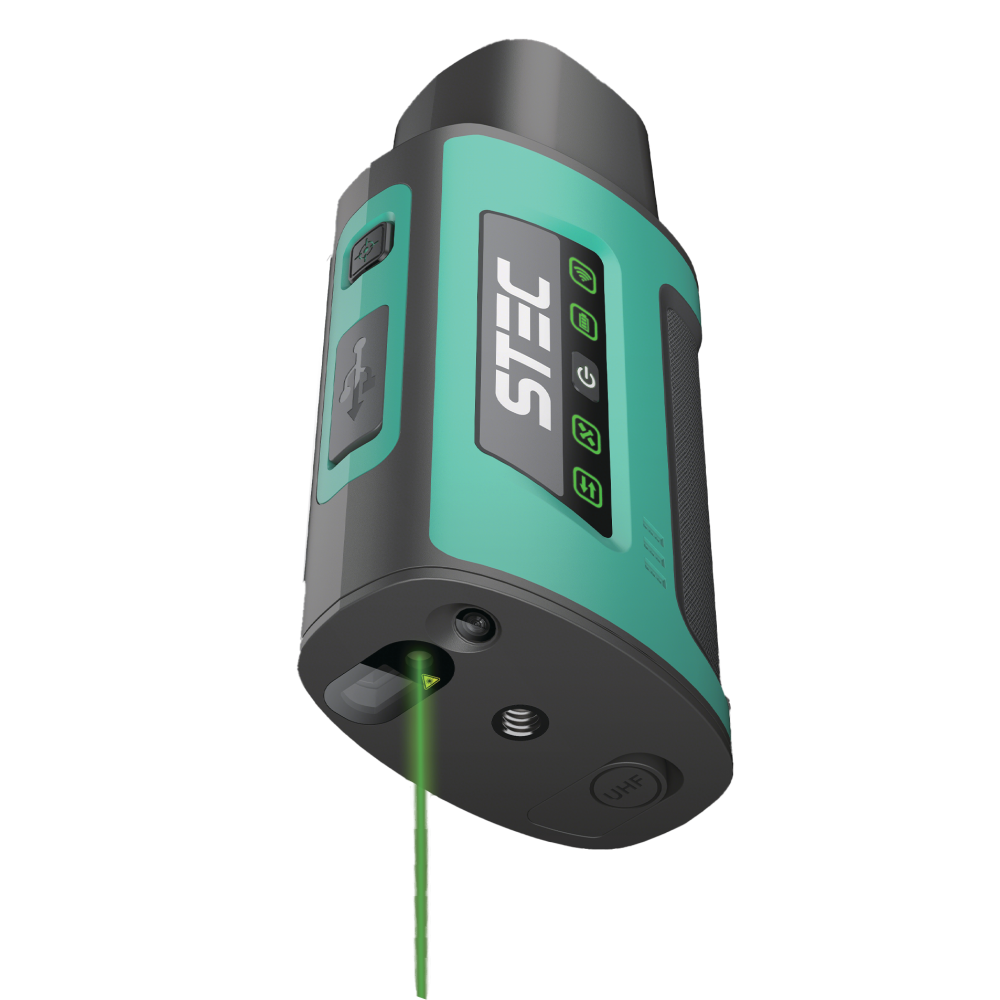

ГНСС-приёмник STEC XS помещается в карман и весит 380 граммов, при этом внутри плата на 1408 каналов с точностью RTK 8 мм в плане. Главное отличие в том, что точку можно снять, не ставя прибор на веху: вы держите его в руке, наводите зелёный лазер на объект, и координаты считаются сами.

Лазер, камера и инерциальный модуль работают вместе, поэтому угол здания за забором или элемент под навесом снимаются с того места, где вы стоите.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Зелёный лазер класса 3 с дальностью до 10 метров и собственной погрешностью дальномера 2 миллиметра. Наводите луч на точку и получаете координаты, не подходя к объекту: до 5 метров погрешность не хуже 2 см, до 10 метров не хуже 3 см. Отсчёты идут с частотой 2 раза в секунду, в быстром режиме 15.
• Наводить луч можно и горизонтально, и вертикально: компенсация наклона работает до 120 градусов, поэтому координата считается почти в любом положении корпуса, а не только у вертикали. При наклоне 60 градусов погрешность остаётся в пределах 2 сантиметров.
• Встроенный УКВ-модем на диапазон от 410 до 470 мегагерц с протоколами S-Link и S-Link Ultra принимает поправки от своей базы там, где нет сотовой сети. Модем работает только на приём, базой прибор не становится.
• Масса 380 граммов с аккумулятором и габариты 70 на 43 на 136,5 мм: прибор кладётся в карман жилета и не тянет плечо на длинном обходе.
• Точность RTK 8 мм плюс 0,5 мм на километр в плане и 15 мм плюс 0,5 мм по высоте, это уровень полноразмерного ровера.
• Плата Unicore UM980 на 1408 каналов принимает все действующие созвездия, включая сигналы L-диапазона для сервисов глобальных поправок. Есть версия на 1808 каналов.
• Камера 2 Мп с полем зрения 69 градусов помогает навести лазер и привязать снимок к точке.
• Защита IP68, падение с 1,8 метра, ударные нагрузки до 40G, рабочий диапазон от минус 30 до плюс 65 градусов.
• Аккумулятор 3450 мА·ч с быстрой зарядкой, память 8 ГБ с расширением через USB, связь с контроллером по Wi-Fi в двух диапазонах.

Для каких работ применяется ГНСС-приёмник

Основной сценарий это съёмка там, где к точке не подойти или неудобно вставать с вехой. Углы зданий за ограждением, элементы фасада, опоры и колодцы в стеснённых условиях, точки на откосе и у кромки воды. Вы стоите на безопасном месте, наводите лазер и снимаете. Это же ускоряет обычную топографическую съёмку и исполнительную съёмку в плотной застройке, где веху приходится постоянно переставлять и выравнивать.

Второй сценарий это мобильность. Прибор кладётся в карман, поэтому его берут на обходы, на приёмку работ, на оперативные выезды, когда таскать полный комплект с вехой и кейсом нет смысла. В лесу, на пересечённом рельефе и на длинных обходах по объекту разница в весе чувствуется к концу смены. При этом веха в комплекте есть: для точек, где нужна классическая постановка, прибор наворачивается на неё как обычный ровер.

Работать можно одному. Управление идёт с полевого контроллера по Wi-Fi, лазерная съёмка запускается одной кнопкой на корпусе. Геодезист с опытом осваивает прибор за один выезд, потому что от привычного ровера он отличается только тем, что часть точек берётся лазером вместо наконечника вехи.

К каждому значению добавляется 0,5 мм на километр расстояния до базы. Высота всегда слабее плана, это свойство спутникового метода, а не конкретного прибора.

Обучение, аренда и поверка

Прибор необычный по способу работы, и вопрос обычно не в самих характеристиках, а в том, как встроить съёмку с руки в привычный процесс.

Учим работать и с прибором, и с полевым ПО: как снимать лазером и когда это уместно, как контролировать качество таких точек, как подключиться к сети поправок, как поднять связь по радиоканалу и как выгрузить данные в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

ГНСС-приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
