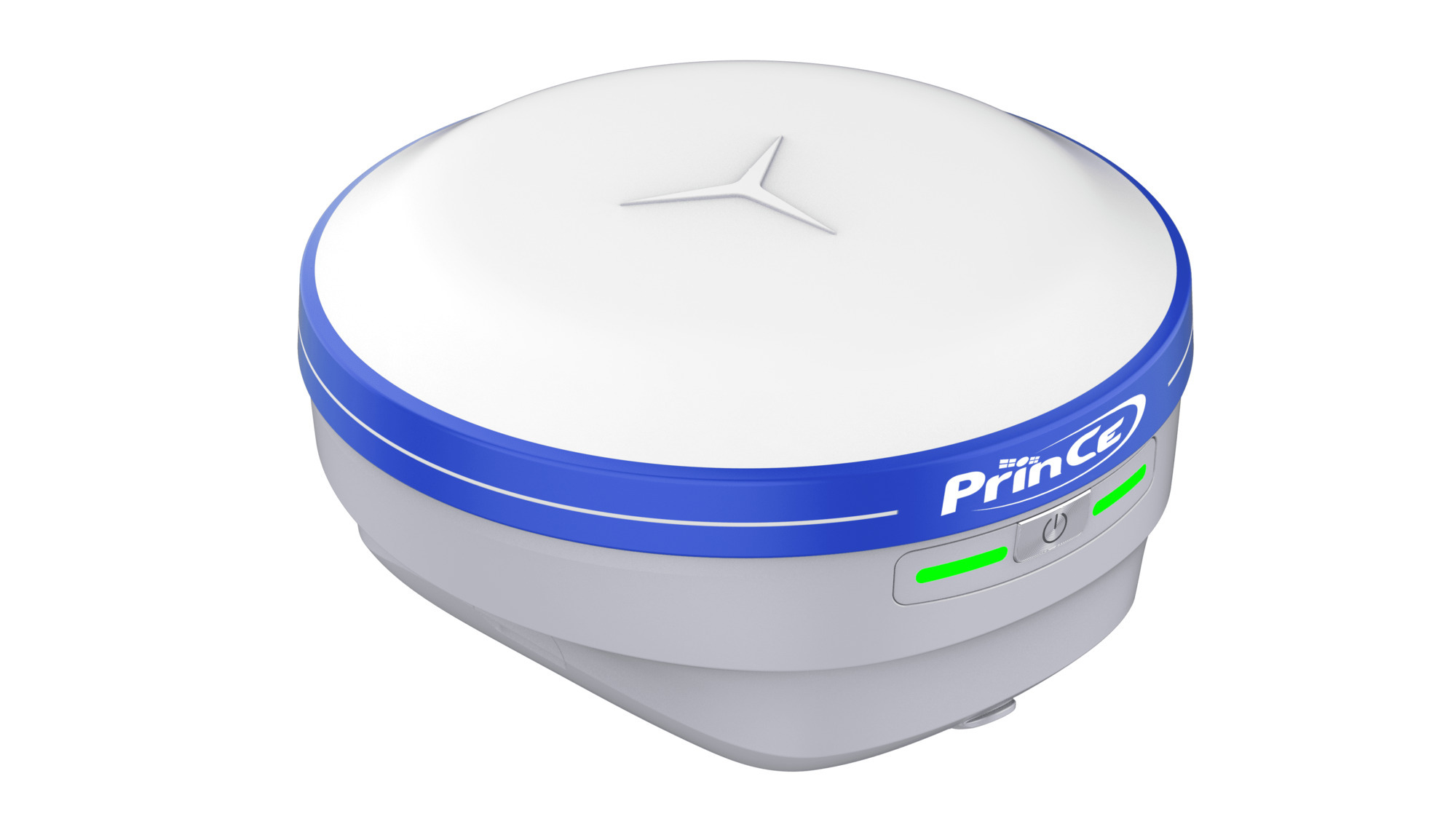

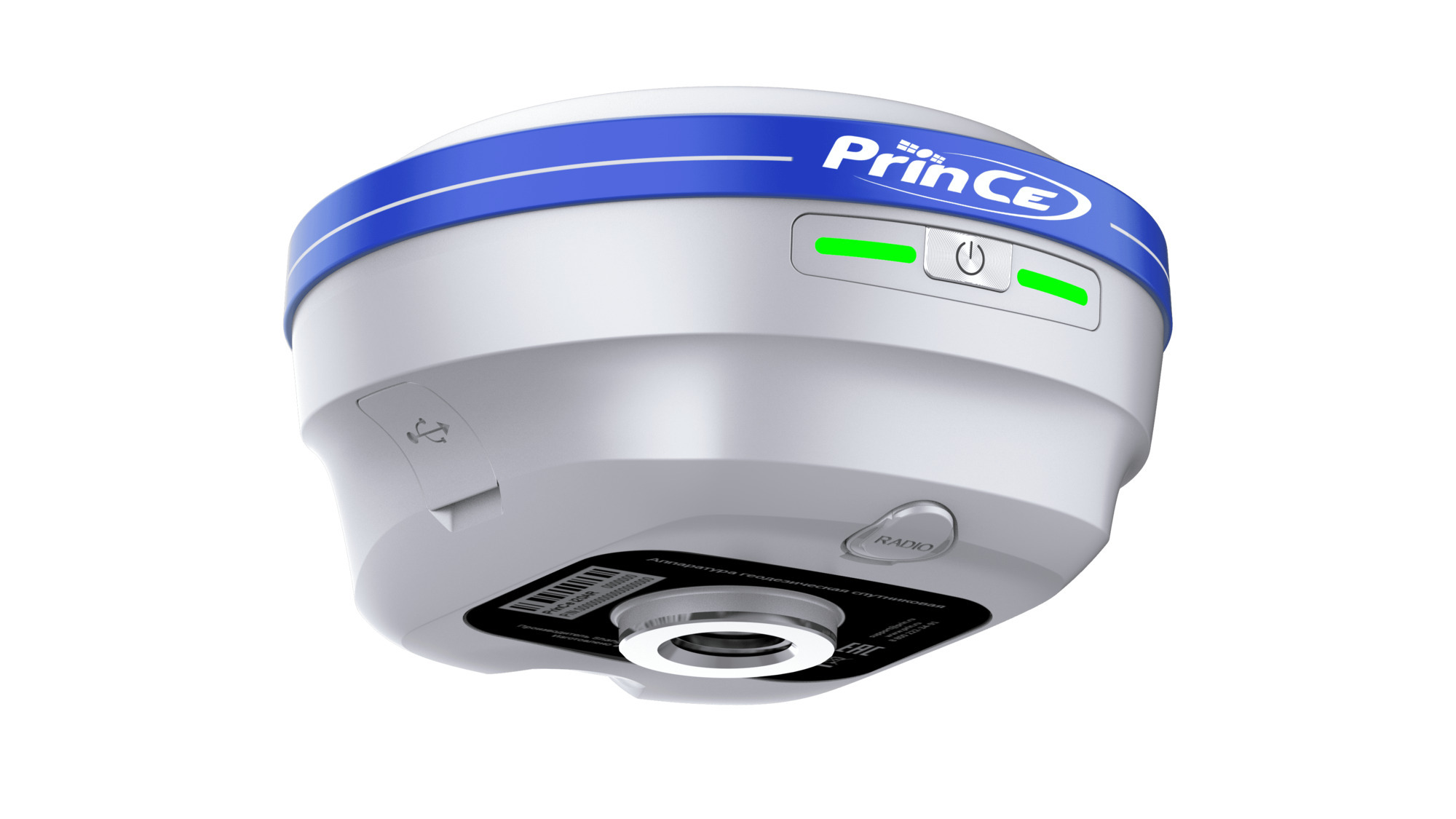

Приёмник PrinCe i20AR выносит точки по картинке с камеры: на экране контроллера видно реальную площадку, а поверх неё проектную точку или чертёж CAD. Плата на 1408 каналов даёт точность RTK 8 мм в плане, инерциальная система держит 3 сантиметра при наклоне вехи до 60 градусов.
При этом прибор весит 450 граммов и живёт 17 часов в RTK. Корпус из магниевого сплава с защитой IP68 выдерживает погружение на метр и падение с двух метров на бетон, рабочий диапазон начинается с минус 40 градусов.
Полный список параметров смотрите во вкладке с характеристиками. Прибор внесён в госреестр средств измерений под номером 95054-25.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.
- Видеовынос в дополненной реальности: проектная точка и чертёж CAD накладываются на изображение с камеры. Переключаться между подложкой и выносом не нужно, по замерам производителя разбивка идёт быстрее на 40 процентов.
- Точность видеовыноса 8 мм плюс 1 мм на километр в плане и 15 мм по высоте, то есть та же, что в обычном режиме RTK.
- Инерциальная система нового поколения держит 3 сантиметра при наклоне вехи до 60 градусов. Технология Auto-IMU не требует качать веху для повторной калибровки после потери фиксированного решения.
- Плата на 1408 каналов с технологией iStar 2.0 принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC и SBAS, плюс сигналы B2b-PPP. Инициализация меньше 10 секунд, надёжность выше 99,9 процента.

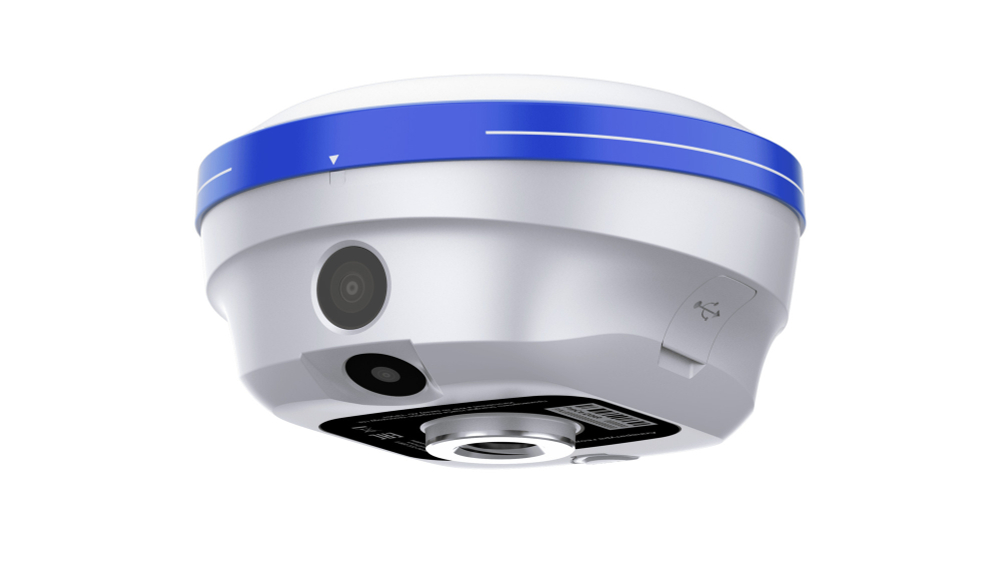

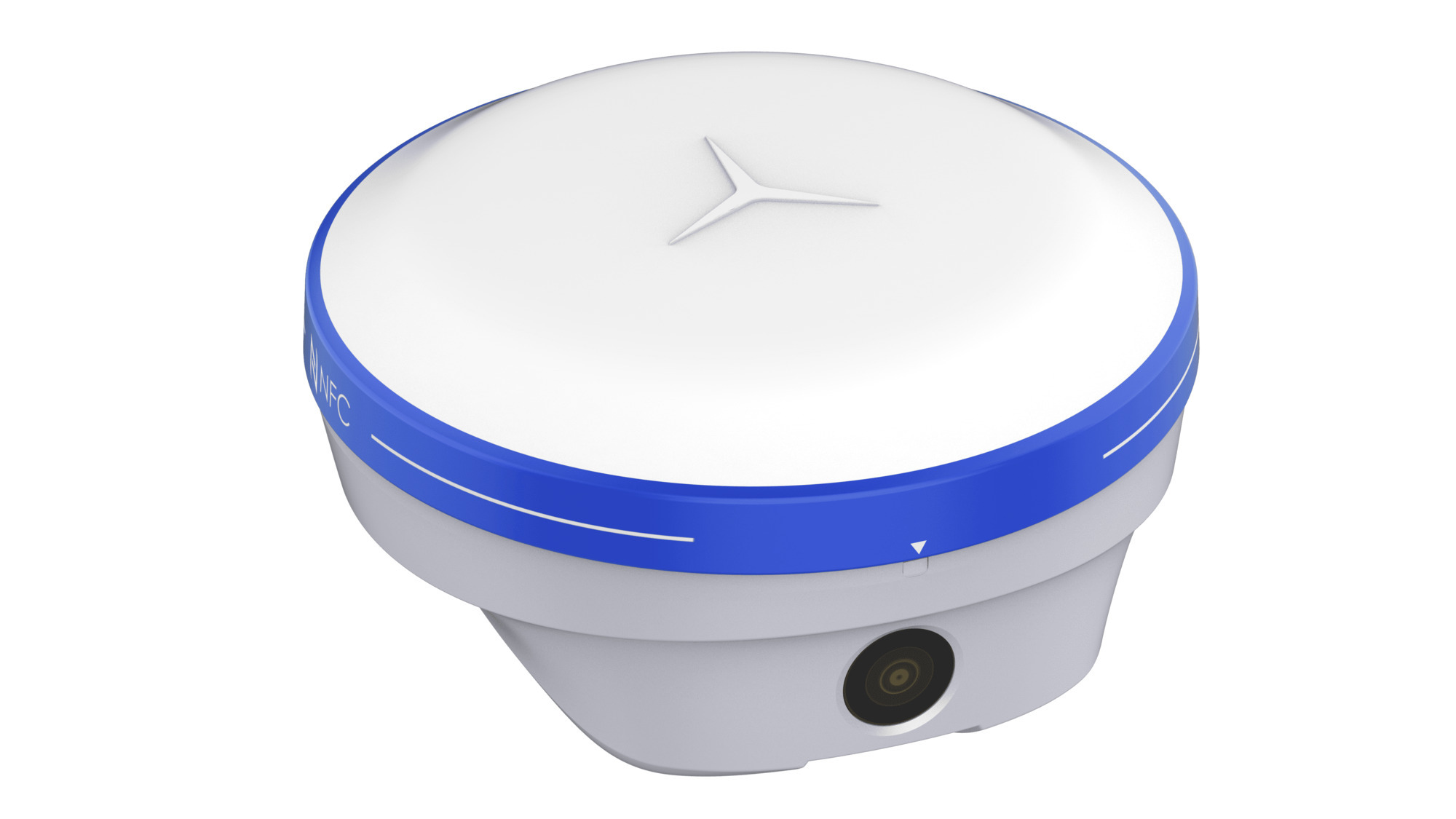

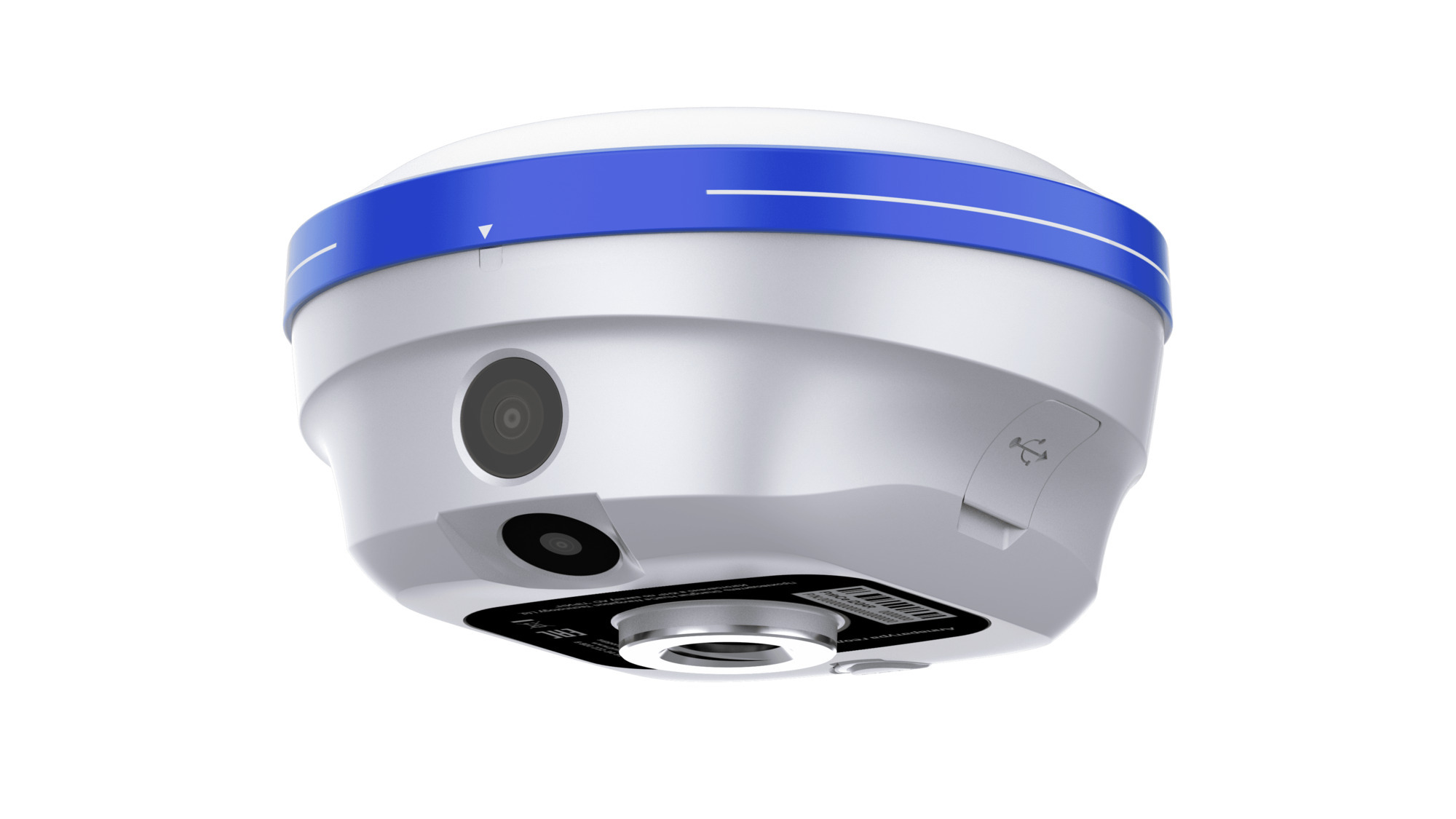

- Две камеры по 2 Мп с глобальным затвором и полем зрения 95 градусов. Глобальный затвор снимает кадр целиком, поэтому картинка не плывёт при движении вехи.
- Встроенный УКВ-модем на 410 до 470 мегагерц работает и на приём, и на передачу в зависимости от модификации, мощность 1 Вт. От базы с передатчиком на 5 Вт поправки берутся на 10 до 20 километров в открытой местности и на 5 до 8 в лесу и застройке.
- Аккумулятор 4900 мА·ч: до 17 часов в RTK и до 22 в статике. Заряжается по USB Type-C, в поле подходит обычный павербанк, потребление 2,2 Вт.
- Масса 450 граммов, корпус 106 на 56 мм из магниевого сплава, память 8 ГБ, связь по Bluetooth 5.0, Wi-Fi и NFC, есть веб-интерфейс.
К каждому значению добавляется 1 мм на километр до базы, а в режиме с наклоном ещё 0,7 мм на каждый градус наклона. Видеовынос не проигрывает обычному RTK по точности, он меняет только способ поиска точки.
Для каких работ применяется приёмник
Первое направление это разбивка на стройке. Оси, фундаменты, колодцы, опоры и элементы благоустройства выносятся по картинке: реечник видит цель на экране и идёт к ней, а не ловит нулевые смещения по стрелкам. На объектах с большим объёмом выноса это экономит часы за смену.
Второе направление это работа по чертежу прямо в поле. Подложка CAD и видеовынос показываются одновременно, поэтому прораб видит, как проект ложится на реальную площадку, и сразу замечает нестыковки.

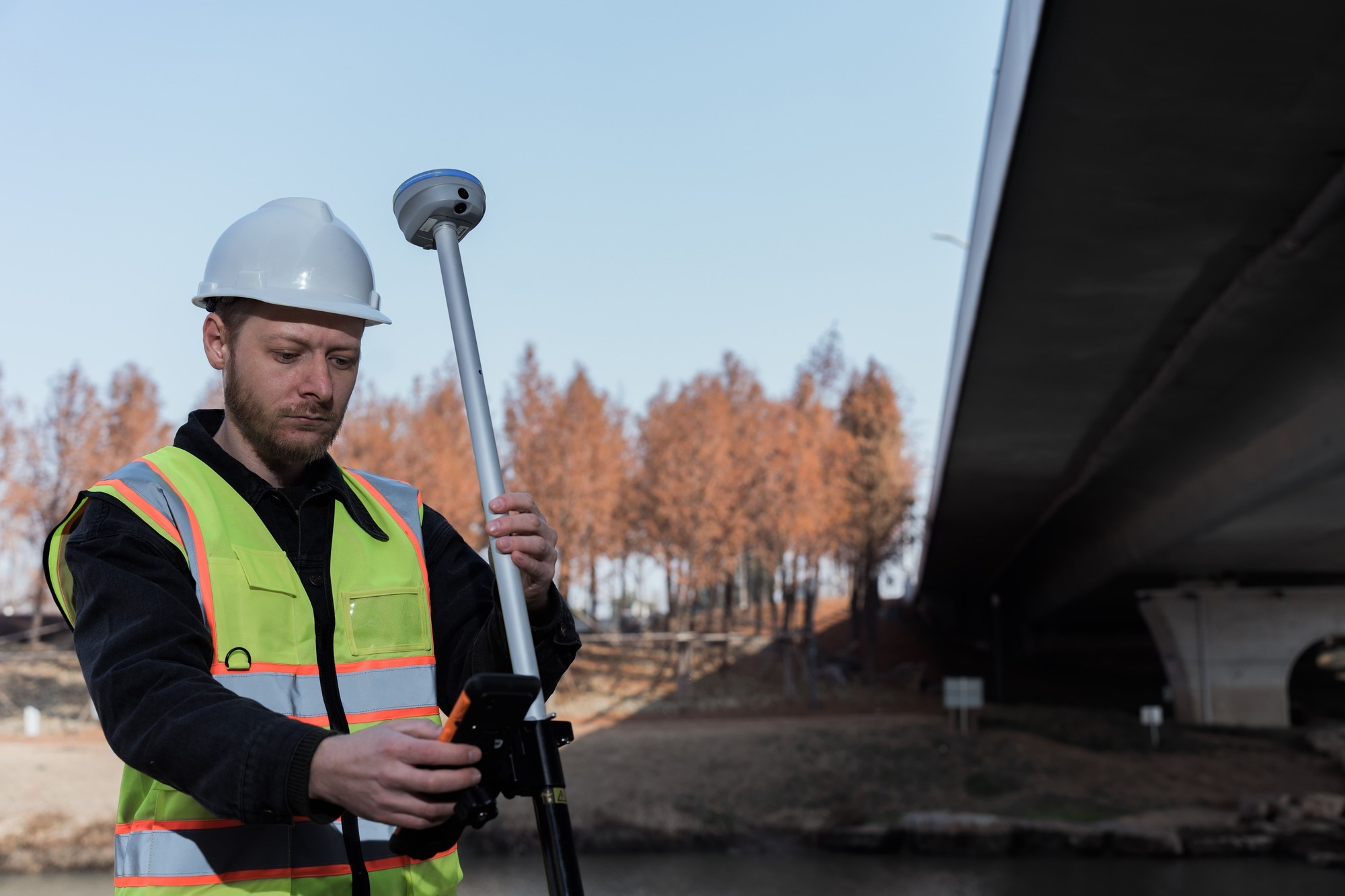

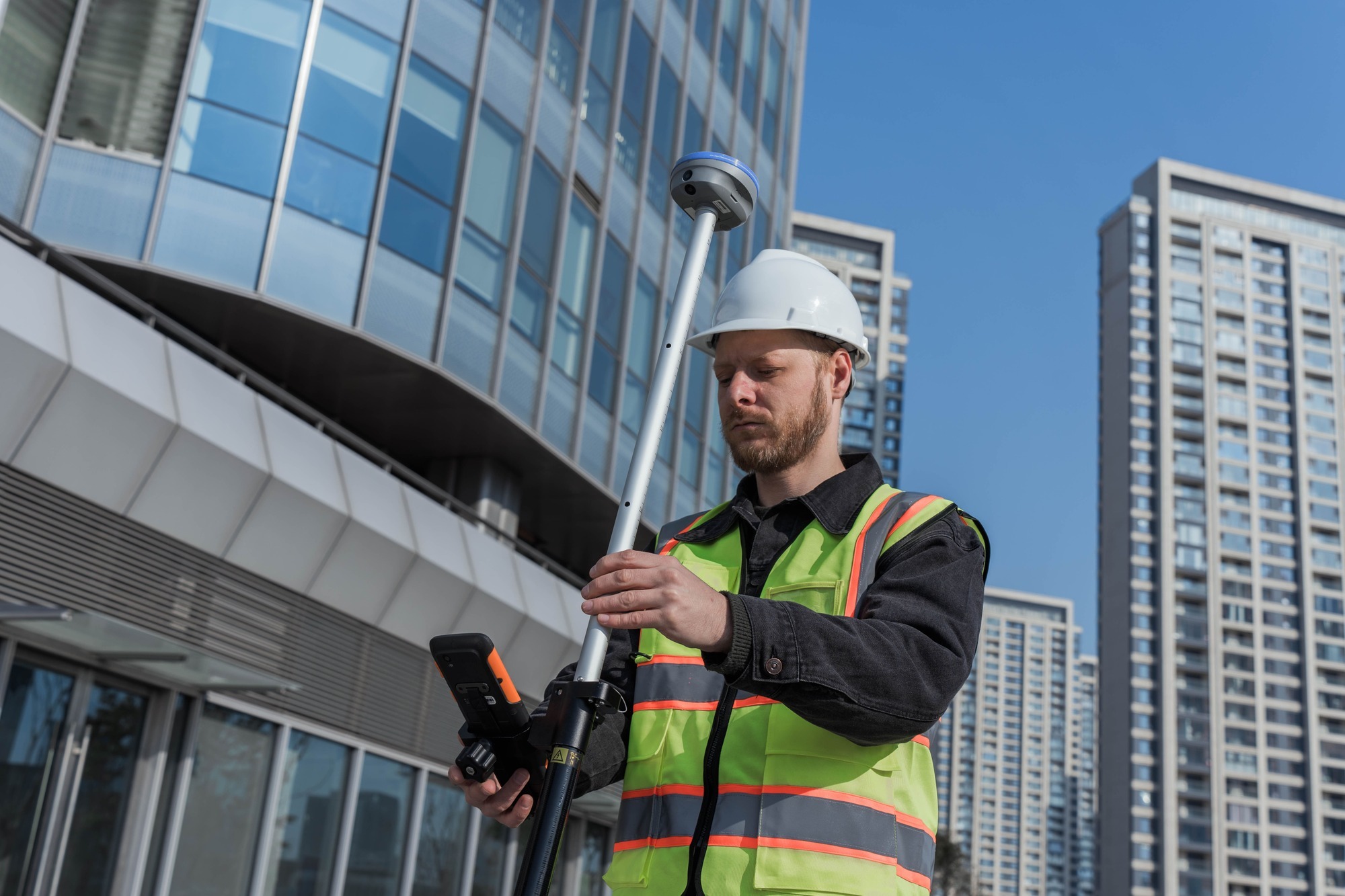

Третье направление это обычная топографическая и исполнительная съёмка в плотной застройке. Компенсация наклона до 60 градусов позволяет снимать углы зданий и точки у стен, не выставляя веху по уровню.

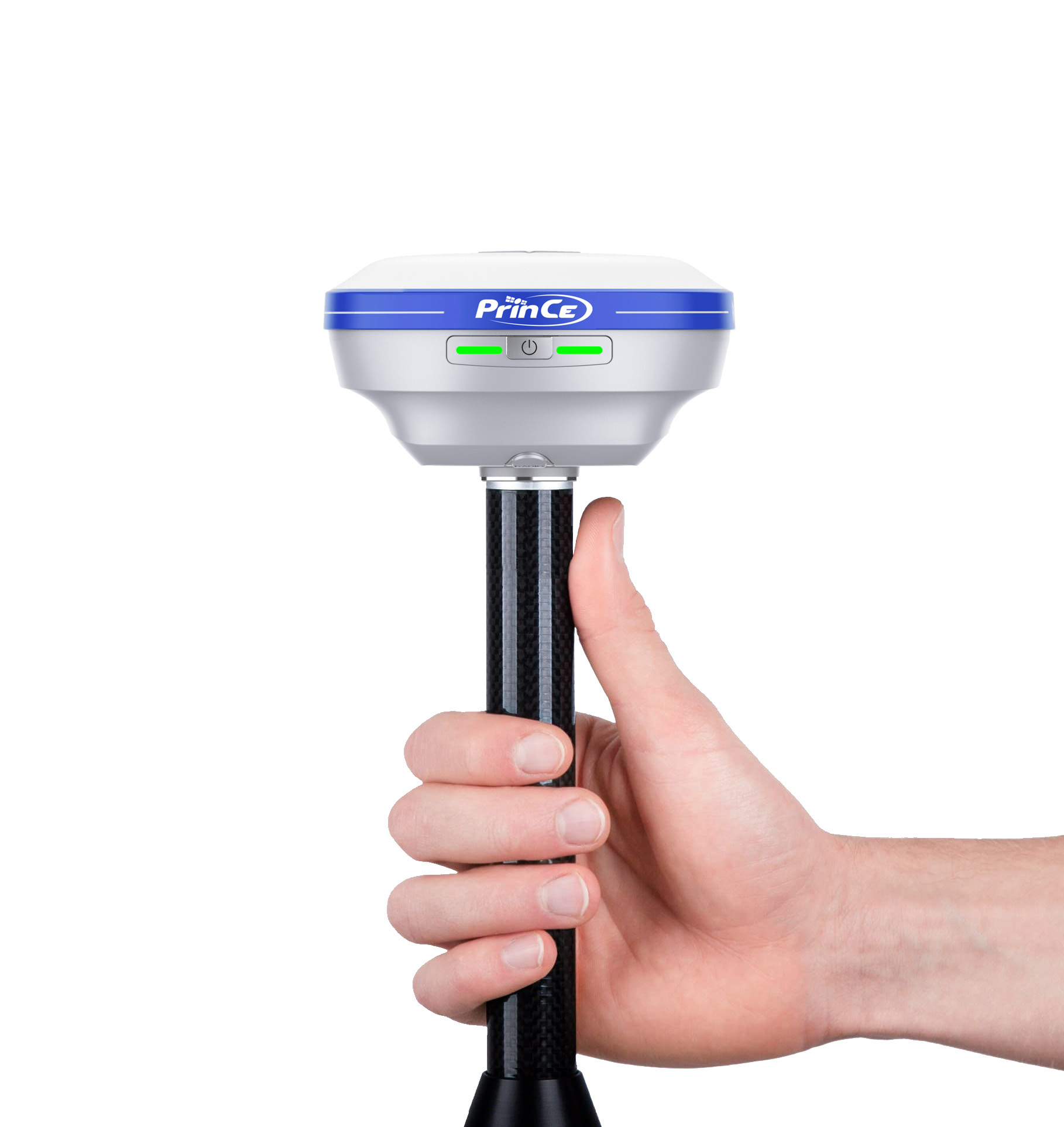

Работает один человек. Приёмник управляется с контроллера или смартфона, а лёгкий корпус на 450 граммов не перегружает веху и не заваливает её вбок.
Наличие передающего УКВ-модема и поддержка протокола Satel зависят от модификации приёмника, это стоит уточнить при заказе. Если нужна своя база на объекте, её обычно ставят отдельным прибором, в линейке это PrinCe iBase, а комплект база плюс ровер с контроллером собирается сразу. Контроллер в базовую поставку не входит, смотрите полевые контроллеры. Вся линейка бренда собрана в разделе ГНСС-приёмники PrinCe.
Обучение, аренда и поверка
Видеовынос меняет привычный порядок разбивки, и вопрос обычно не в характеристиках, а в том, как быстро перевести на него бригаду.
Учим работать с приёмником и полевым ПО: как вести вынос по камере, как подгружать чертежи CAD, как подключаться к сети поправок и к своей базе по радиоканалу, как контролировать качество точек с наклоном вехи. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как вынос по камере ложится в ваш процесс.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед покупкой приёмника с дополненной реальностью. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Насколько точен вынос по камере
Погрешность видеовыноса 8 мм плюс 1 мм на километр в плане и 15 мм по высоте, то есть такая же, как у обычного RTK. Камера отвечает за наглядность поиска точки, а координаты считает спутниковая часть.
На финальном этапе точку всё равно фиксируют наконечником вехи, и здесь работает штатная точность прибора.
Нужно ли качать веху для калибровки наклона
Технология Auto-IMU избавляет от этого: инерциальная система восстанавливается сама после потери фиксированного решения или смены положения приёмника.
Точность 3 сантиметра сохраняется при наклоне вехи до 60 градусов, по сравнению с прошлым поколением она выше примерно на 30 процентов.
Откуда приёмник берёт поправки
Два пути. Через сеть постоянных станций по интернету с контроллера и через встроенный УКВ-модем на 410 до 470 мегагерц от своей базы, когда сотовой связи нет.
От базы с передатчиком на 5 Вт связь держится на 10 до 20 километров в открытой местности и на 5 до 8 километров в лесу и в городской застройке.
Сколько прибор работает от одного заряда
До 17 часов в режиме RTK и до 22 часов в статике от аккумулятора на 4900 мА·ч. Смену закрывает с запасом.
Заряжается прибор по USB Type-C, поэтому в поле хватает обычного павербанка, и работу останавливать не нужно.
Как приёмник переносит поле

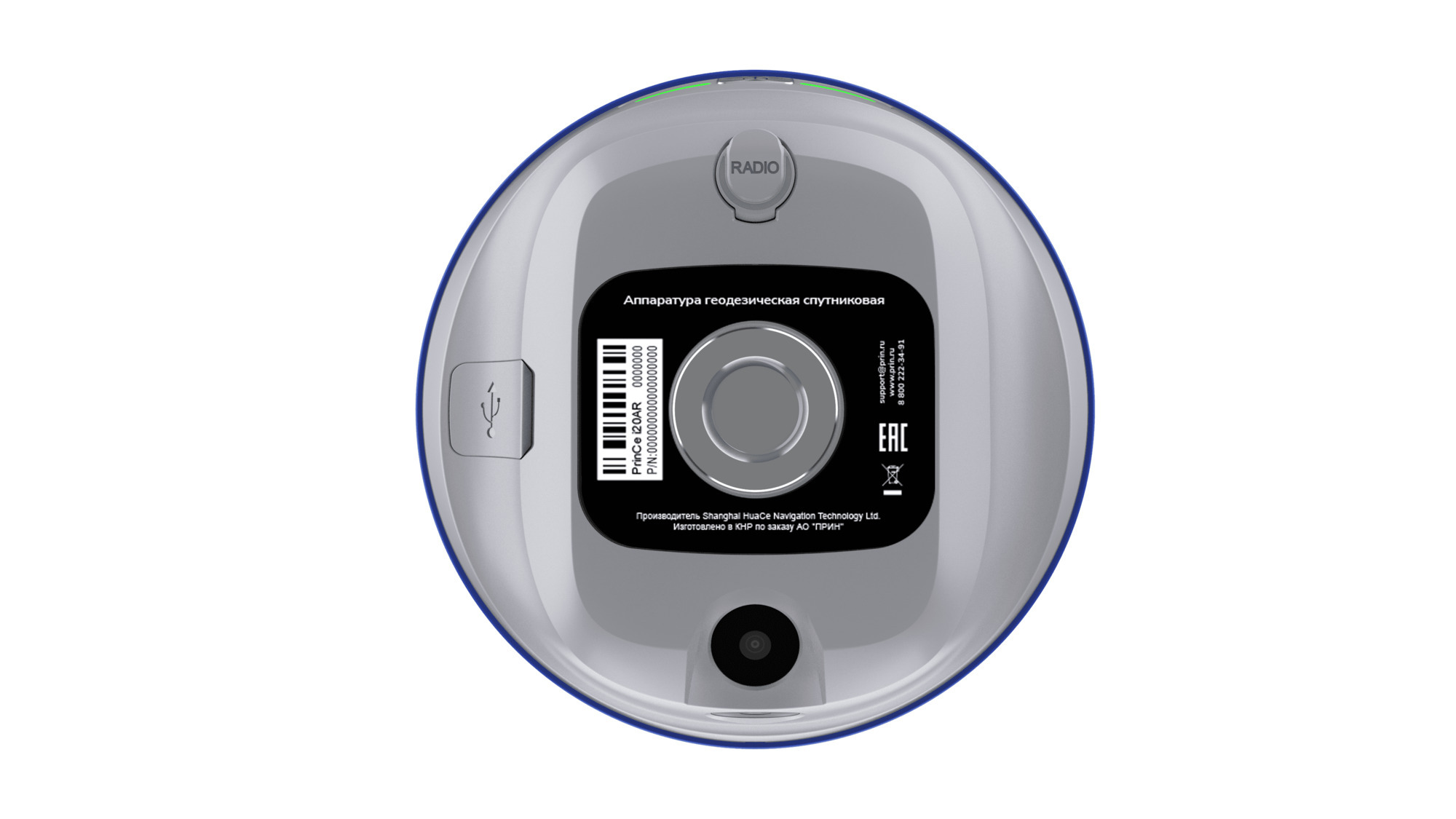

Корпус из магниевого сплава с защитой IP68: выдерживает погружение на глубину 1 метр, влажность 100 процентов и падение с 2 метров на бетон.
Рабочий диапазон от минус 40 до плюс 65 градусов, хранение от минус 40 до плюс 85. Для зимних объектов это один из лучших показателей в классе.
Что входит в комплект
Приёмник, карбоновая веха 2,2 метра, кабель USB, зарядное устройство, УКВ-антенна с разъёмом SMA, планка для измерения высоты, рулетка 3 метра, кейс для переноски, год доступа к сети поправок PrinNet и электронная поверка.
Контроллер подбирается отдельно либо берётся готовый комплект с HCE600. Посчитаем одним счётом.
- ГНСС-приёмник PrinCe i20AR
- Карбоновая веха 2,2 м
- Кабель USB [A] на USB [C]
- Зарядное устройство
- УКВ-антенна с разъёмом SMA
- Планка для измерения высоты
- Рулетка 3 м
- Кейс для переноски
- Доступ к сети поправок PrinNet на 1 год
- Электронная метрологическая поверка
Контроллер подбирается отдельно либо берётся готовый комплект с PrinCe HCE600.
