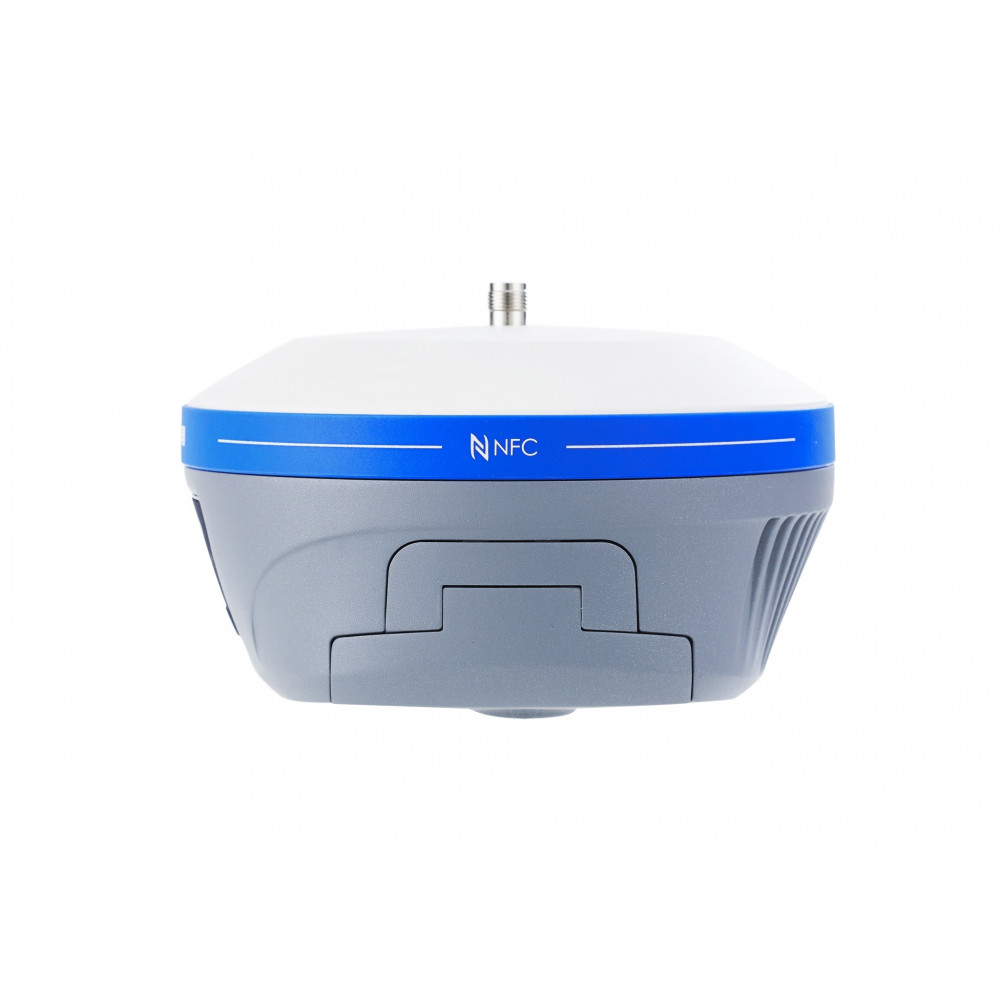

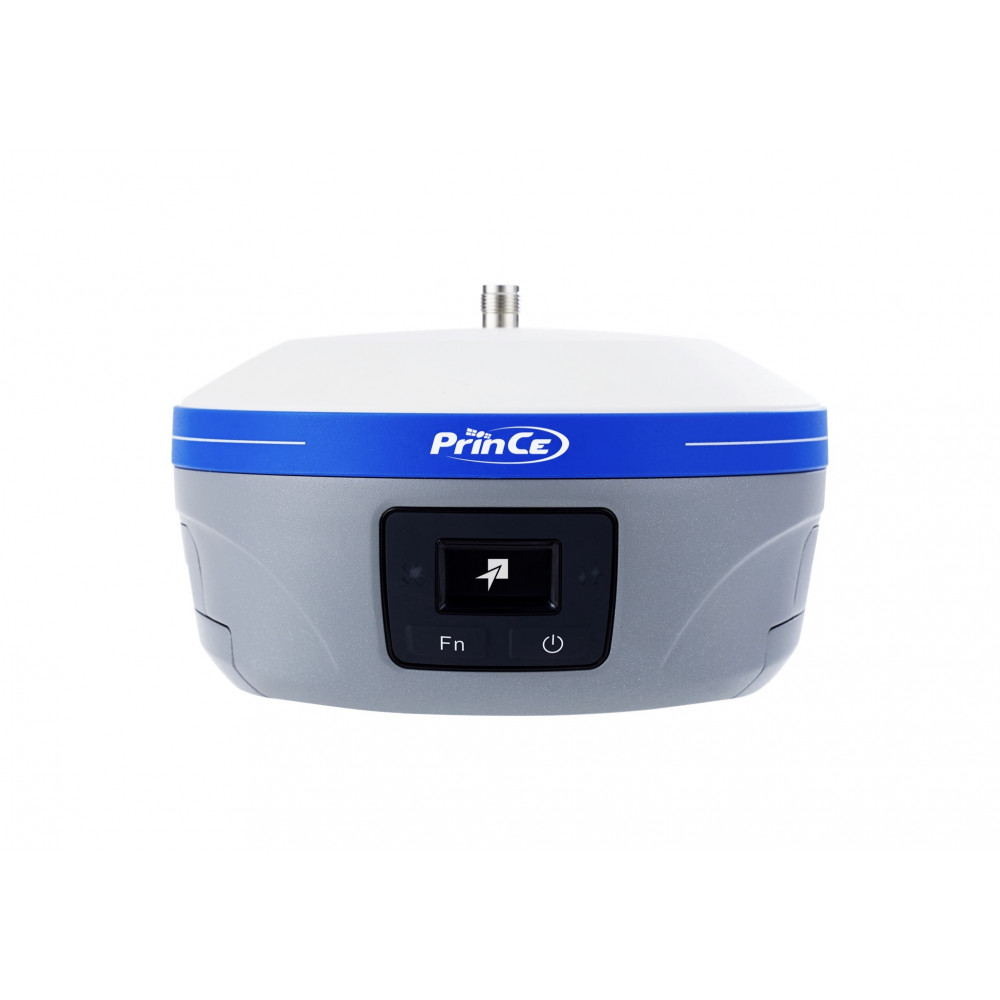

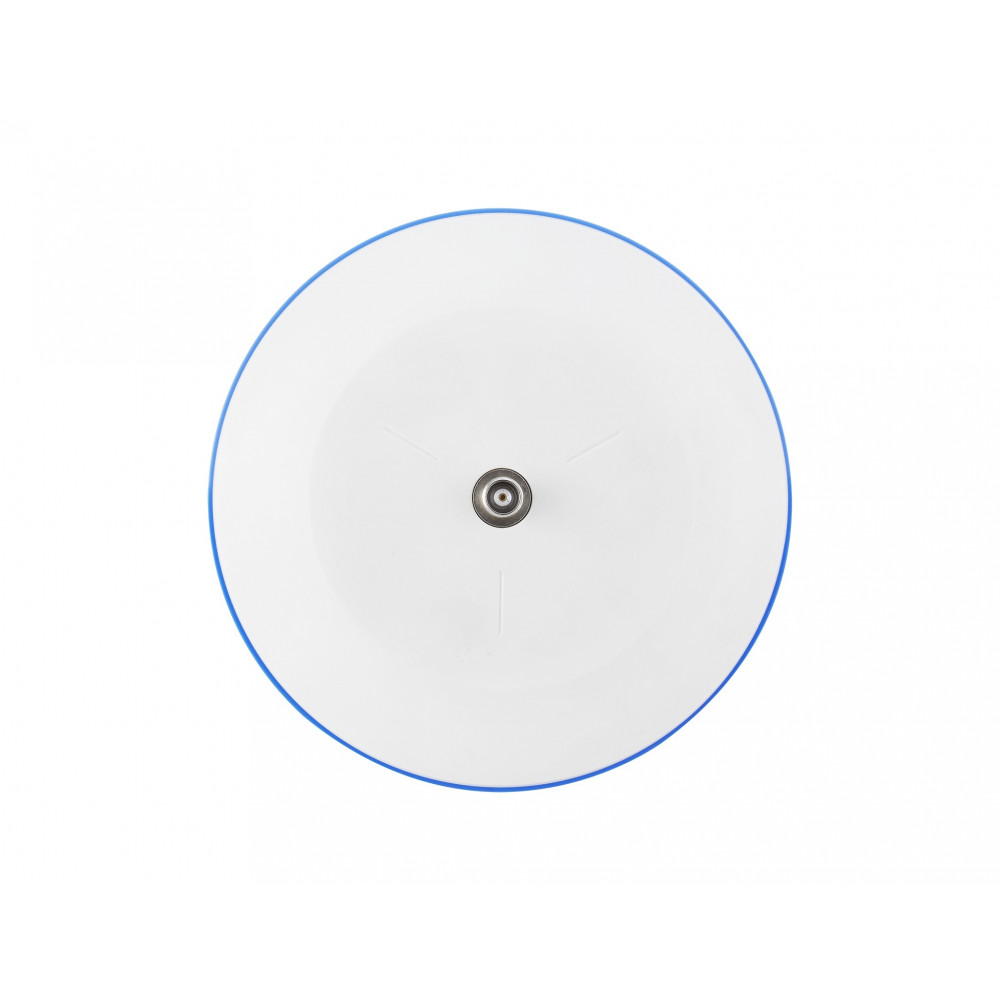

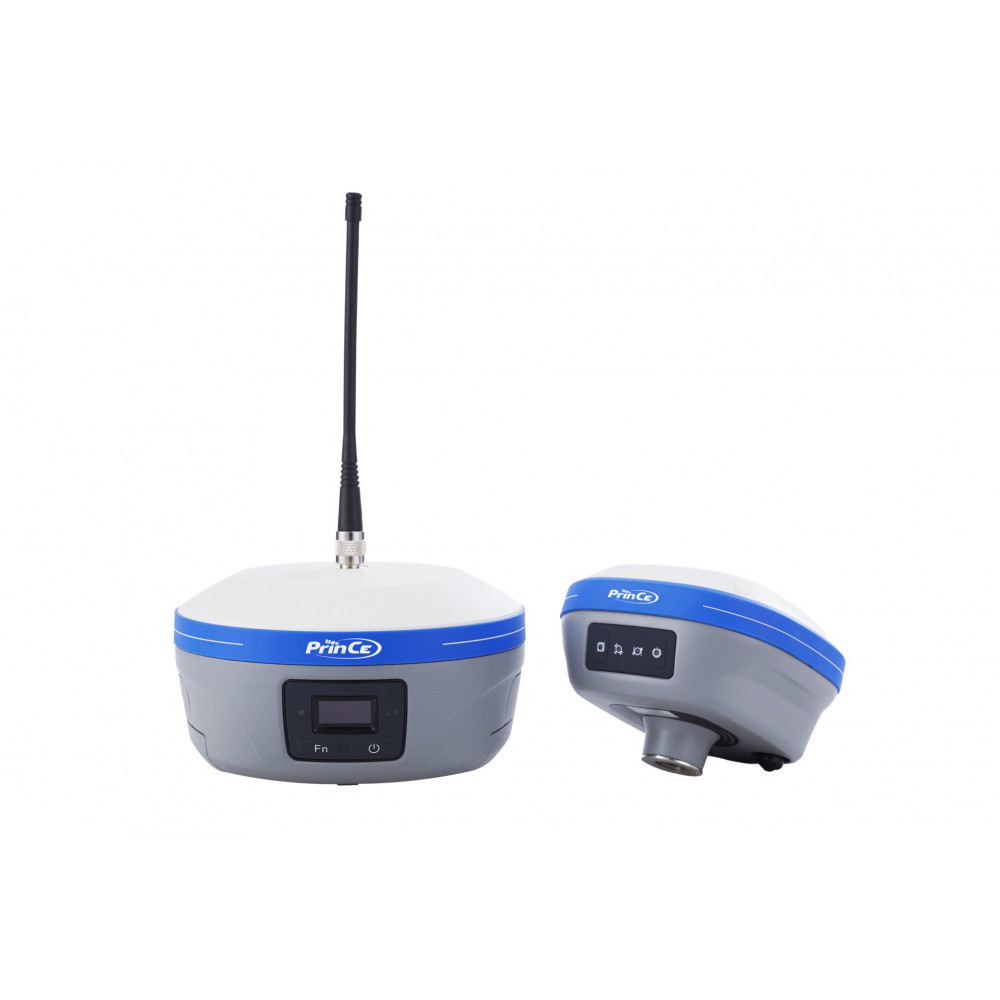

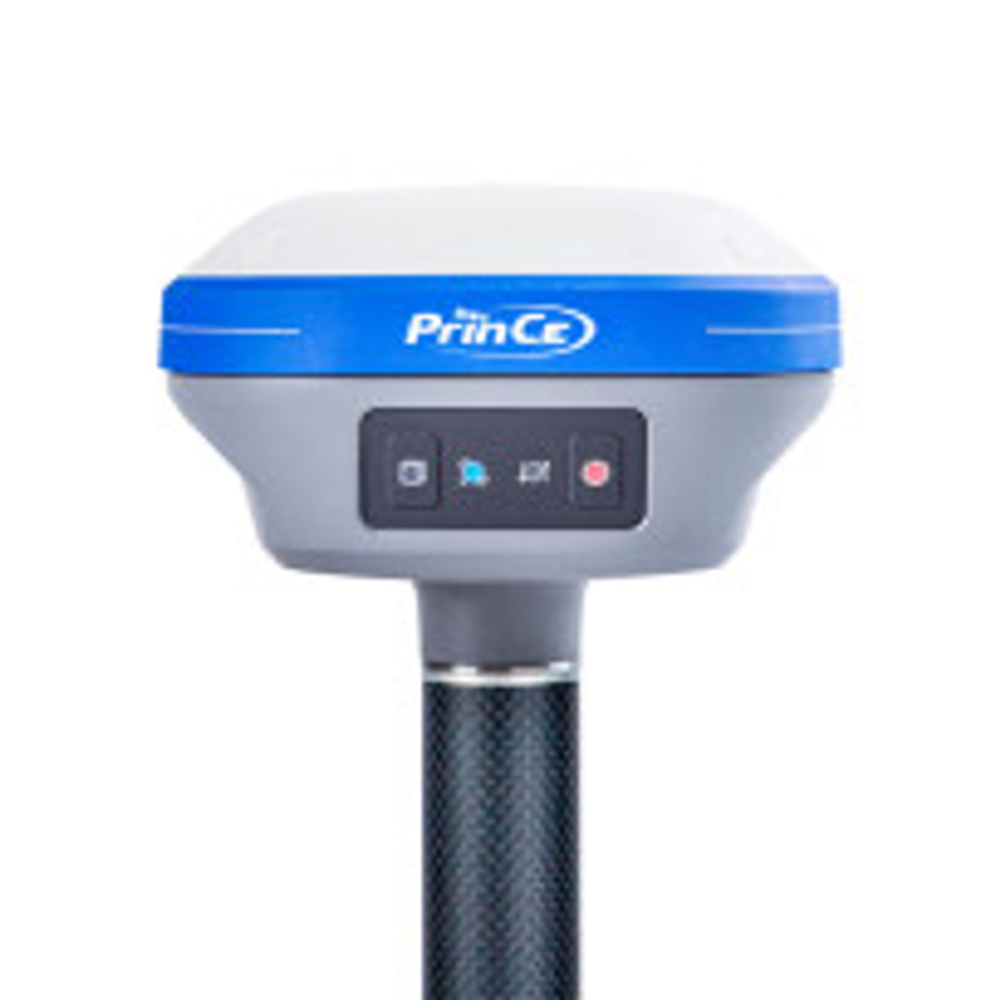

Приёмник PrinCe iBase это ГНСС-приёмник, собранный именно под работу базой. Радиомодем на 5 Вт встроен внутрь, поэтому на объект вы везёте один прибор и штатив, а не коробку с внешним модемом, отдельным аккумулятором, кабелями и выносной антенной.
Две съёмные батареи по 7000 мА·ч держат базу до 12 часов в режиме УКВ на полной мощности. Корпус из магниевого сплава, защита IP67.
Полный список параметров смотрите во вкладке с характеристиками.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.
- Радиомодем 5 Вт в диапазоне от 410 до 470 МГц уже внутри, поэтому развёртывание сводится к установке штатива и включению прибора.
- До 12 часов работы базой на полной мощности от двух съёмных батарей по 7000 мА·ч, смена закрывается без замены аккумуляторов посреди дня.
- 1408 каналов и приём GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и SBAS, алгоритмы подавления многолучёвости держат решение рядом со зданиями и под кронами.
- Мониторинг радиочастот в реальном времени показывает занятые каналы, и вы выбираете свободный до начала работ, а не после того как ровер встал.
- Режим ретранслятора: база раздаёт поправки нескольким роверам и вытягивает покрытие за перегиб рельефа.
- Встроенный модем сотовой сети раздаёт поправки через сервер по протоколу TCP/IP, если на объекте есть связь.
- Статика с погрешностью 2,5 мм плюс 0,5 мм на километр в плане и память 8 ГБ, тот же прибор пишет сырые данные на опорном пункте до 15 часов.
- Защита IP67, корпус из магниевого сплава, рабочий диапазон от минус 40 до плюс 65 градусов, падение со штатива прибор переживает.
Радиоплечо решает, сколько баз нужно на объект. На открытой трассе хватает одной, в застройке и в лесу расстояние падает впятеро.
Для каких работ применяется базовая станция

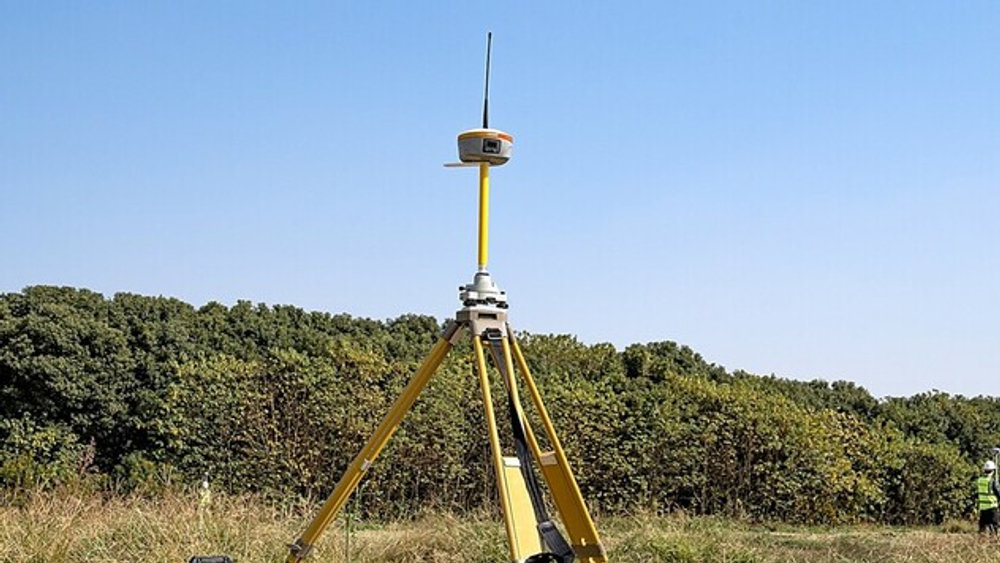

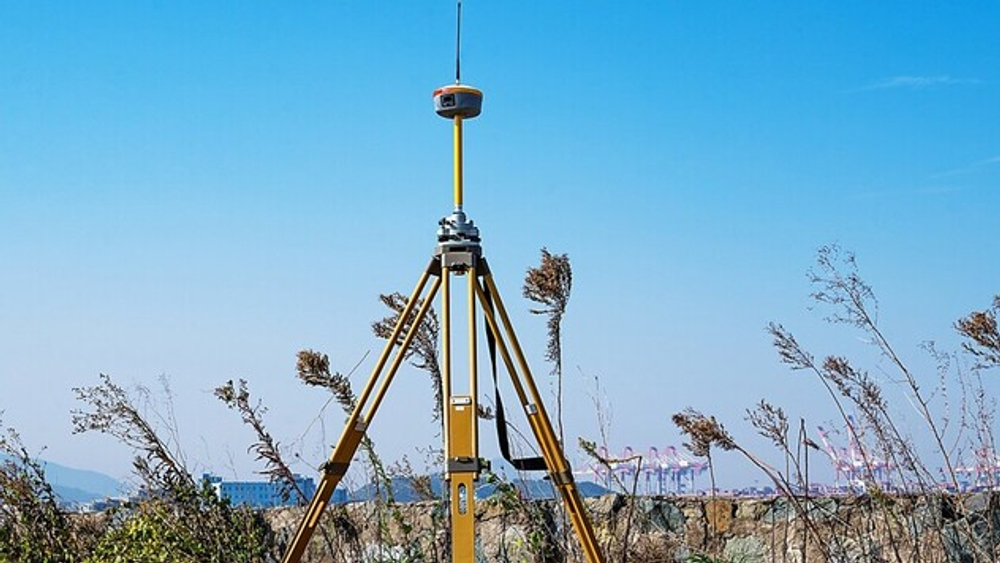

База нужна везде, где нет сети постоянных станций или где на неё нельзя опереться. Дорожное строительство и линейные объекты: база стоит на репере, ровер идёт вдоль трассы, поправки приходят по радио без сотовой связи. Карьеры и горные работы: там сеть обычно не добивает, а объект живёт месяцами, поэтому своя база оказывается дешевле аренды поправок. Промплощадки и объекты в застройке, где сигнал сети постоянных станций приходит с большой базовой линией и точность падает.
Второй сценарий это создание планово-высотного обоснования. Прибор пишет сырые данные в статике с погрешностью 2,5 мм плюс 0,5 мм на километр в плане, памяти 8 ГБ хватает на длинные сессии, автономности до 15 часов на сутки наблюдений с запасом. Дальше идут кадастровые работы и топографическая съёмка на удалённых участках, а также работа сразу нескольких бригад от одной базы через режим ретранслятора.
Работать можно вдвоём: один разворачивает базу и уходит, второй ходит с ровером. Развёртывание занимает минуты, потому что настраивать нечего: нет внешнего модема, нет отдельного питания, нет кабелей между блоками. Геодезист с опытом полевой съёмки поднимает базу с первого раза после короткого обучения.

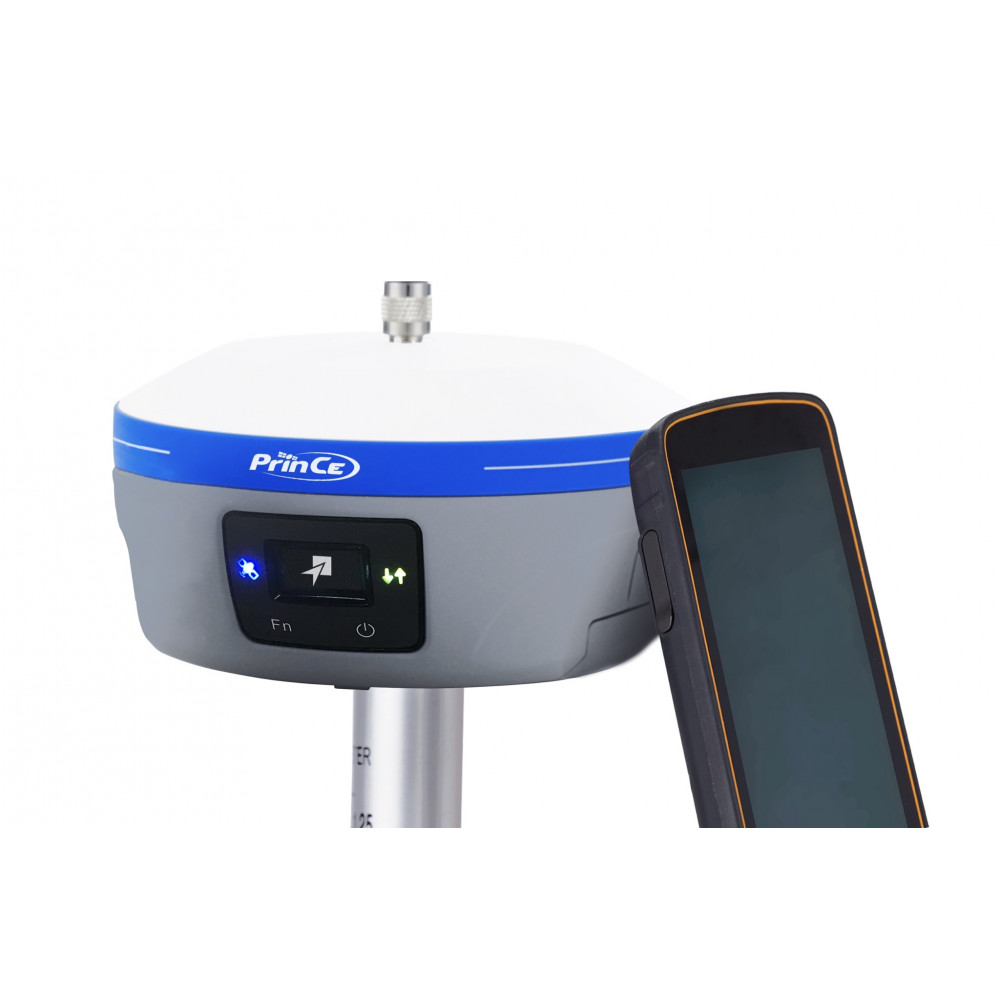

Это именно база, а не универсальный прибор: ровером его тоже можно поставить, но переплата за мощное радио и две батареи в этом сценарии не окупается. Для ровера смотрите ГНСС-приёмники PrinCE, там есть лёгкие модели с компенсацией наклона. Если радиоплеча не хватает на длинном объекте, к базе добавляют внешний модем повышенной мощности. Управление идёт с полевого контроллера, варианты собраны в разделе полевые контроллеры ГНСС.
Обучение, аренда и поверка
Базу покупают на годы и ставят в основу всей полевой схемы, поэтому вопрос обычно не в самом приборе, а в том, что будет вокруг него.
Учим разворачивать базу и связывать её с роверами: как выбрать свободный радиоканал, как задать координаты опорного пункта, как поднять режим ретранслятора на нескольких роверов, как отдавать поправки через сервер и как выгружать статику в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Базовую станцию можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, какое радиоплечо получается на вашем рельефе, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед закупкой базовой станции. Не нашли свой вопрос, напишите, ответим по вашему объекту.
На какое расстояние реально добивает радио
До 25 километров на открытой местности с прямой видимостью. В типовых полевых условиях от 5 до 8 километров, в плотной застройке, в лесу и на сложном рельефе около 5 километров.
Радиоплечо зависит от рельефа и высоты установки сильнее, чем от мощности модема. Поднимите базу выше, и дальность вырастет заметнее, чем от смены протокола.
Зачем встроенное радио, если есть внешние модемы
Внешний модем это ещё один блок, свой аккумулятор, кабель питания, антенный кабель и выносная антенна. Всё это надо возить, соединять и не забыть на объекте.
Здесь модем на 5 Вт внутри корпуса, поэтому развёртывание сводится к штативу и кнопке включения.
Сколько база работает без подзарядки
До 12 часов в режиме УКВ-базы на полной мощности 5 Вт и столько же при раздаче поправок через сотовую сеть. В статике прибор живёт до 15 часов.

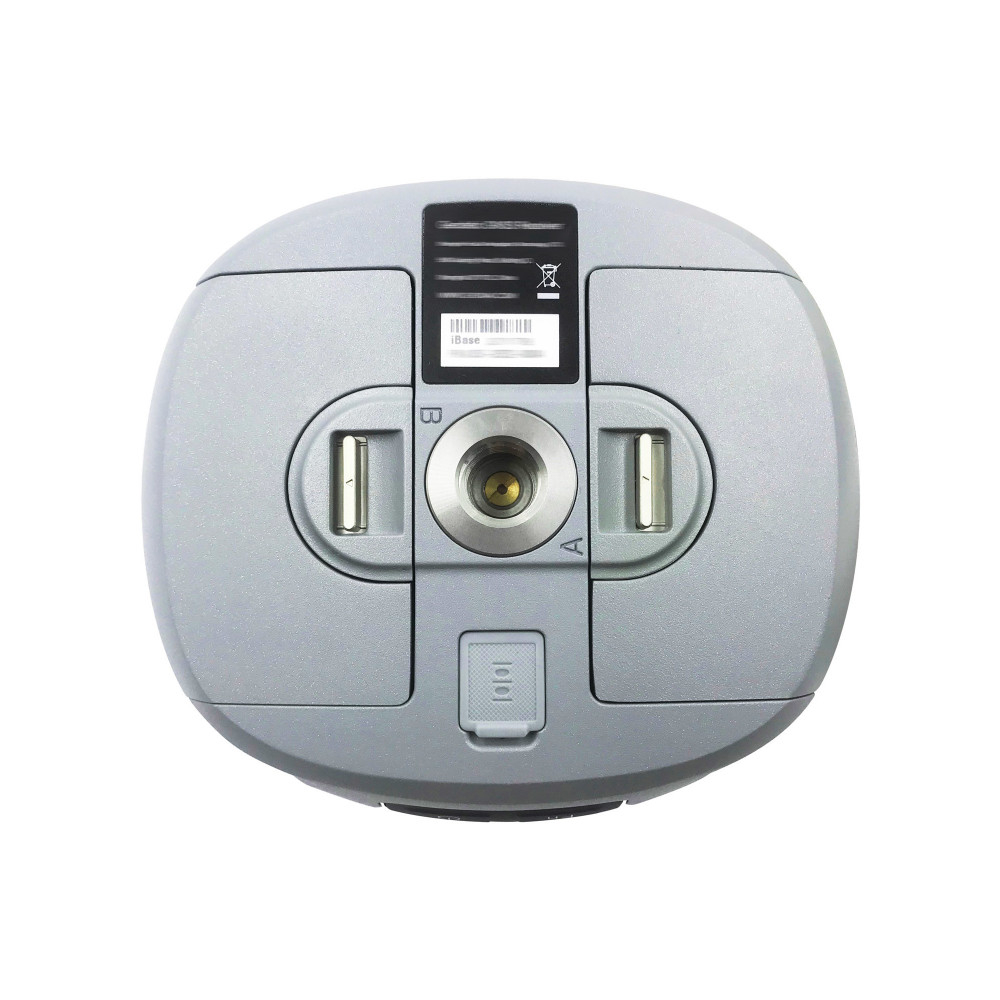

Питание от двух съёмных батарей по 7000 мА·ч, потребление 12 Вт. Батареи меняются, поэтому многодневный выезд закрывается запасным комплектом.
Можно ли работать от одной базы несколькими роверами
Это штатный сценарий: поправки по радио слушает любое количество роверов в пределах радиоплеча. Дополнительно прибор работает УКВ-ретранслятором и вытягивает покрытие за перегиб рельефа.
Ограничение ставит не число роверов, а дальность и рельеф.
Что делать, если радиоканал занят
Прибор мониторит радиочастоты в реальном времени и показывает, какие каналы заняты. Свободный канал вы выбираете до начала работ.
Это экономит самую обидную потерю времени, когда бригада уже в поле, а ровер не встаёт на фикс из-за чужой базы на том же канале.
Подойдёт ли прибор в качестве ровера
Технически подойдёт, но покупать его под ровер невыгодно: вы платите за мощное радио и две батареи, которые ровером не нужны.
Для ровера берут более лёгкую модель с компенсацией наклона, а iBase оставляют стоять на репере.
Как база переносит поле
Защита корпуса IP67, корпус из магниевого сплава, случайное падение со штатива на твёрдую поверхность прибор выдерживает. Рабочий диапазон от минус 40 до плюс 65 градусов, хранение до плюс 85.
Масса 1,73 кг при габаритах 160,5 на 103 мм, база спокойно живёт на точке весь день.

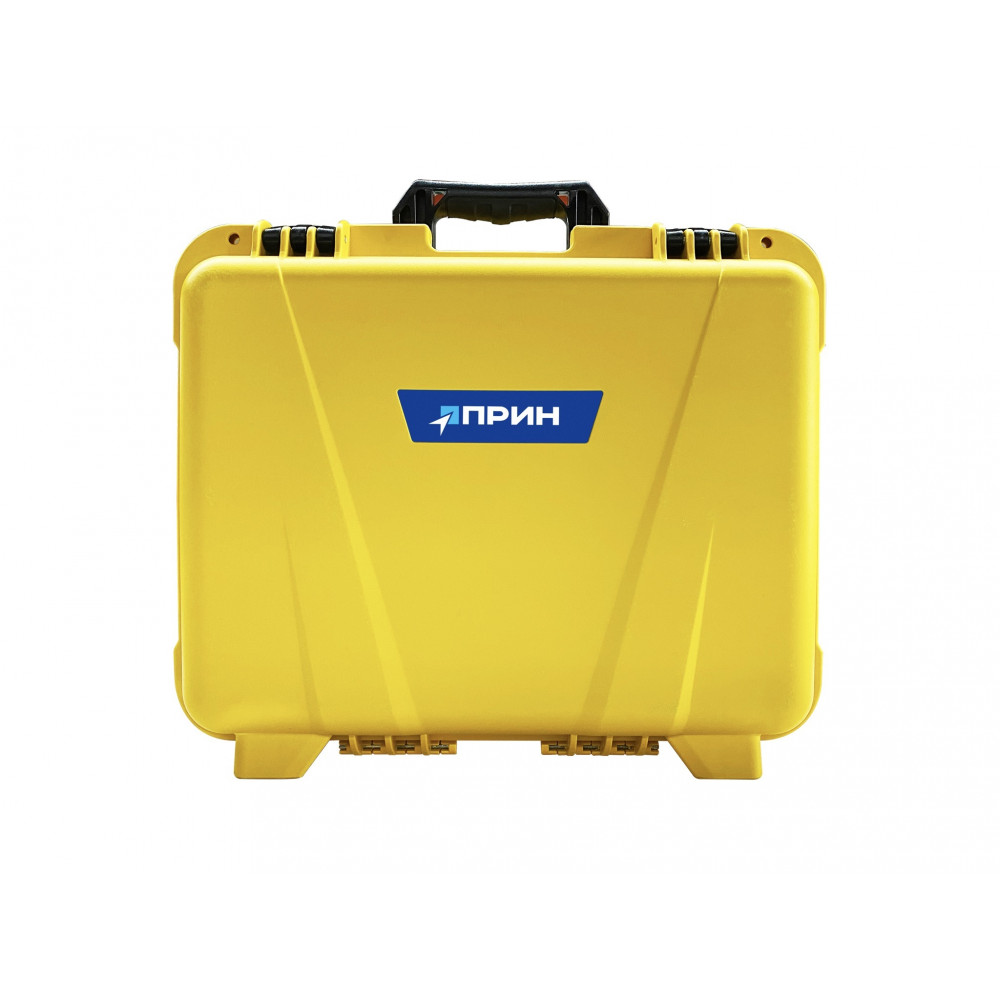

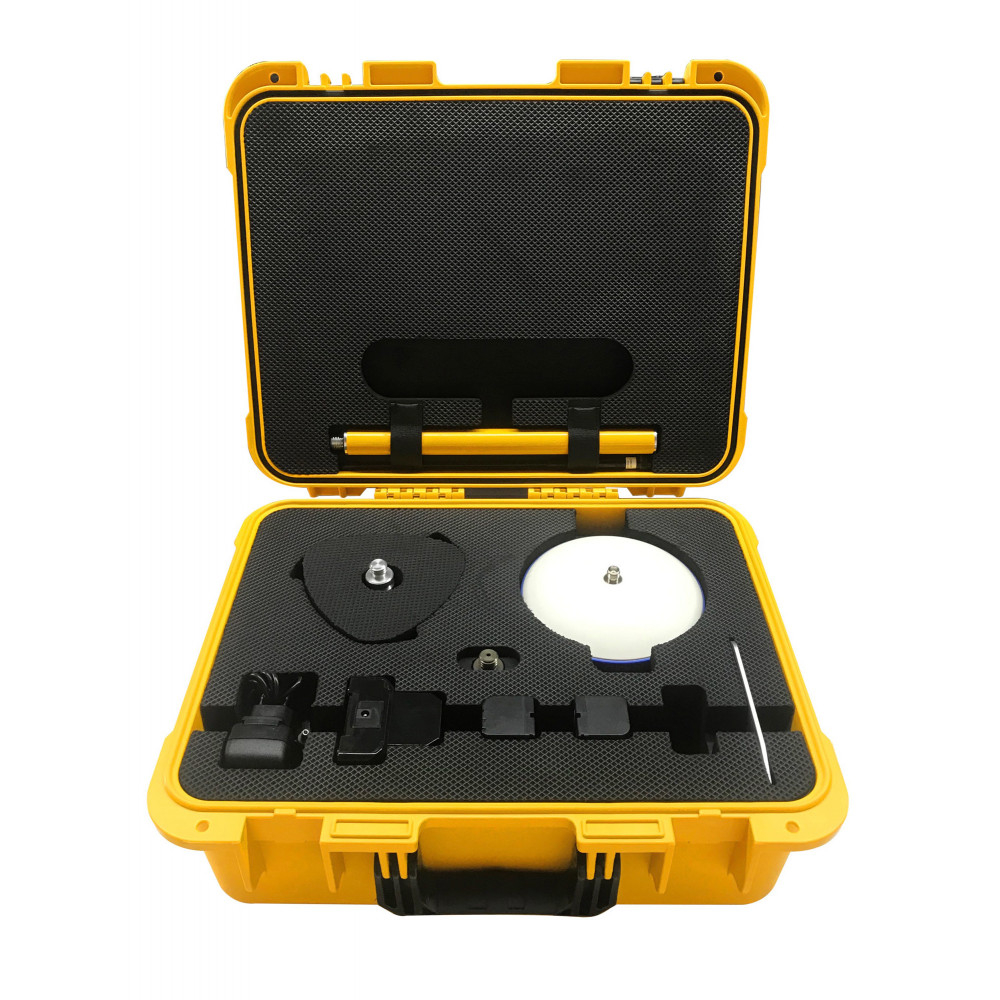

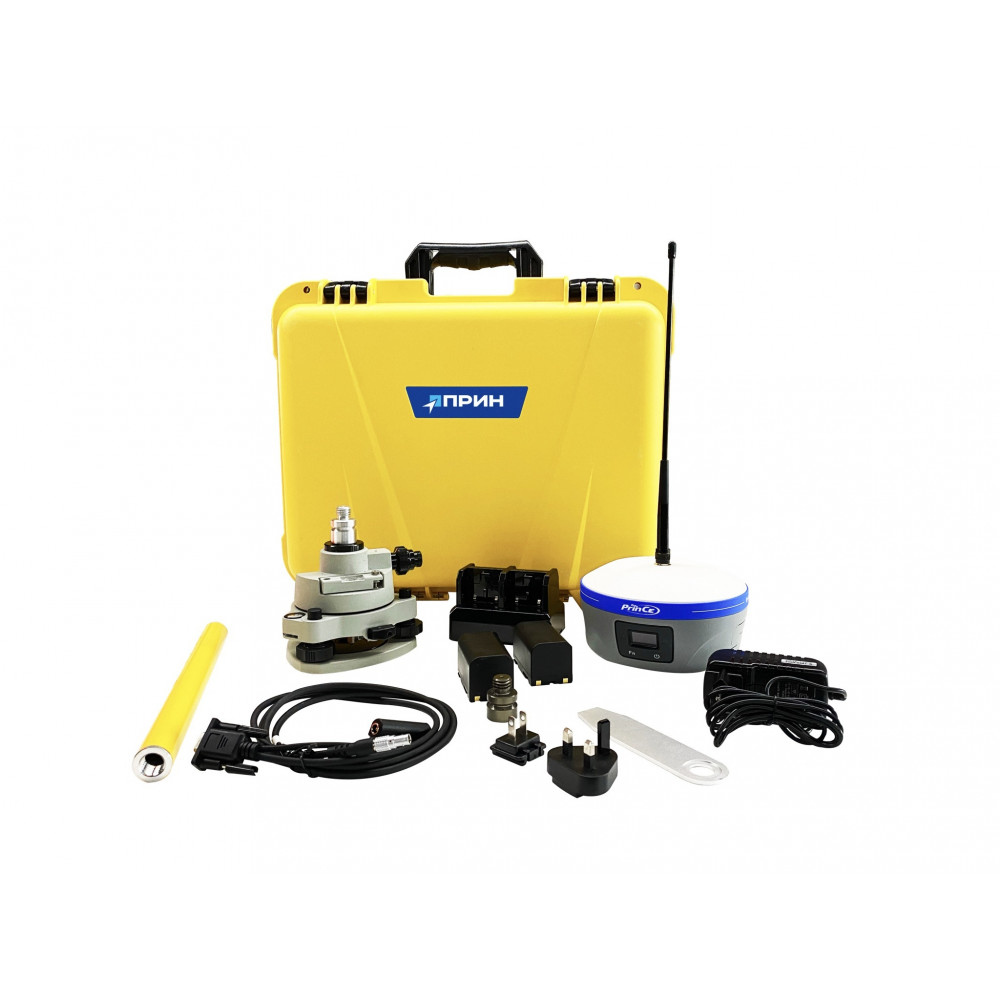

Комплектация PrinCe iBase
В комплект поставки входит всё необходимое для работы GNSS-приёмника в составе полевой базовой станции.
Основное оборудование
- GNSS-приёмник PrinCe iBase — 1 шт.;
- трегер — 1 шт.;
- адаптер трегера с оптическим центриром — 1 шт.;
- радиоантенна, — 1 шт.;
- секция длиной 30 см — 1 шт.
Питание и кабели
- аккумулятор ёмкостью 7,0 А·ч, — 4 шт.;
- зарядное устройство, — 1 шт.;
- Y-кабель Lemo7–DB9/Jack — 1 шт.;
- Y-кабель «Клещи–Lemo5/Lemo7» — 1 шт.
Измерительные принадлежности
- рулетка длиной 3 м — 1 шт.;
- планка для измерения высоты — 1 шт.
