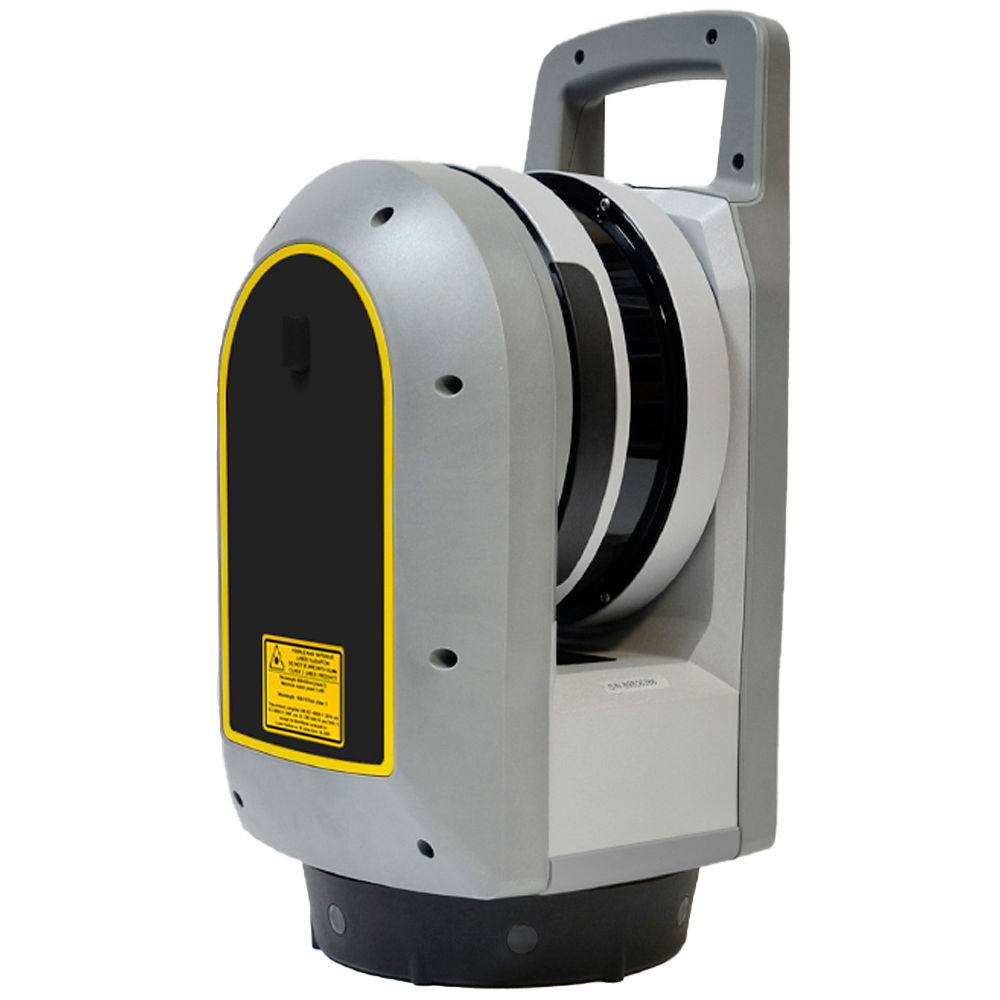

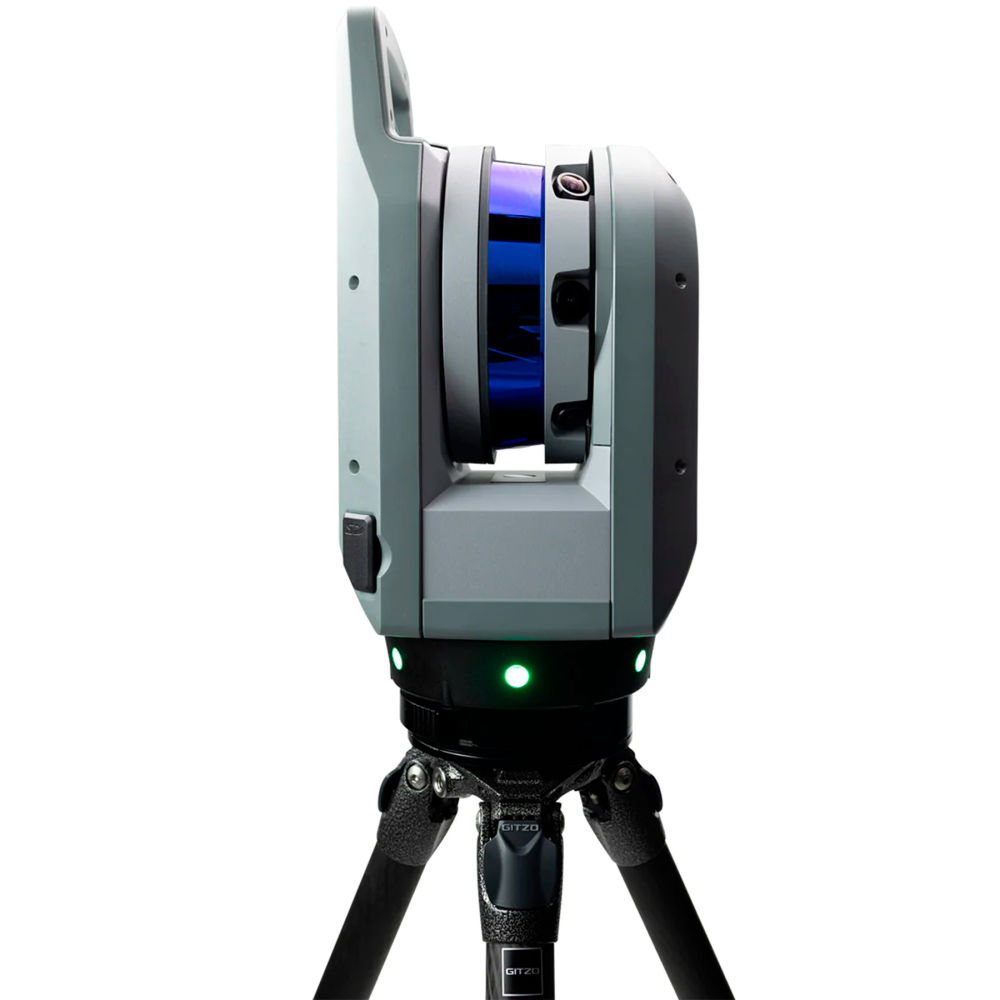

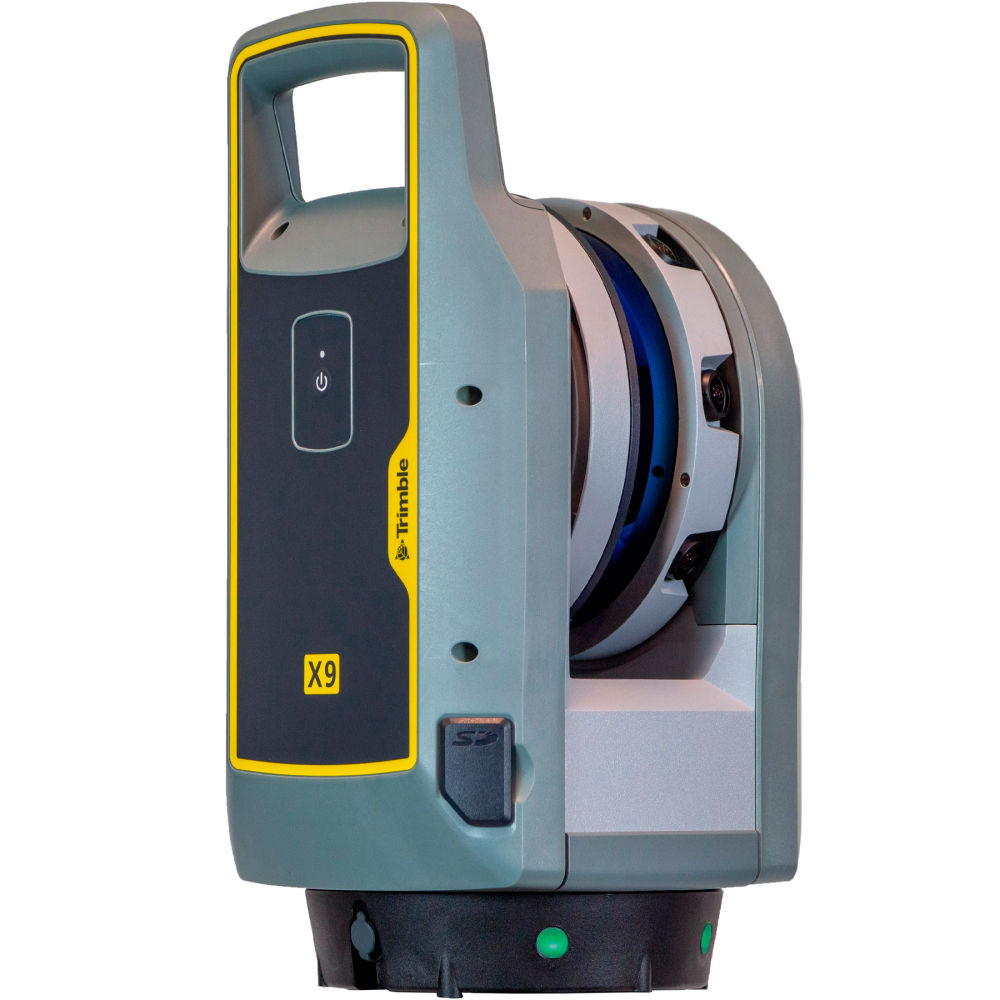

Наземный 3D-сканер Trimble X9 Premium

Наземный 3D-сканер Trimble X9 Premium снимает миллион точек в секунду на дальности до 150 метров. Это вдвое быстрее и почти вдвое дальше, чем у конфигурации Core, при той же точности точки 2,3 миллиметра на десяти метрах.

Прибор сам горизонтируется, сам калибруется и сшивает сканы прямо в поле по данным инерциального модуля. Защита IP55 и рабочий диапазон от минус 20 градусов позволяют снимать на стройке, в цеху и на улице круглый год.

Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по официальному спецлисту Trimble на X9.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Дальность от 0,6 до 150 метров при скорости миллион точек в секунду. На крупном объекте это прямая экономия стоянок, а значит и времени на съёмку и на сшивку.
• Высокая чувствительность дальномера во всех режимах: прибор берёт тёмный асфальт и блестящую нержавейку, на которых обычные сканеры дают разреженное облако.
• Точность 3D-точки 2,3 мм на 10 метрах, 3,0 мм на 20 и 4,8 мм на 40. Точность дальномера 2 мм, угловая меньше 16 секунд, шум меньше 1,5 мм на 30 метрах.
• Автоматическое горизонтирование геодезического класса в диапазоне ±10 градусов с точностью лучше 3 секунд, грубый режим до 45 градусов, работа в перевёрнутом положении.
• Полная автокалибровка дальномера и углов без мишеней и без участия оператора, с постоянным контролем температуры, освещения и вибрации.
• Trimble Registration Assist: инерциальный модуль отслеживает перестановку прибора и сшивает новый скан с предыдущим прямо в поле, с отчётом по средней ошибке и перекрытию.

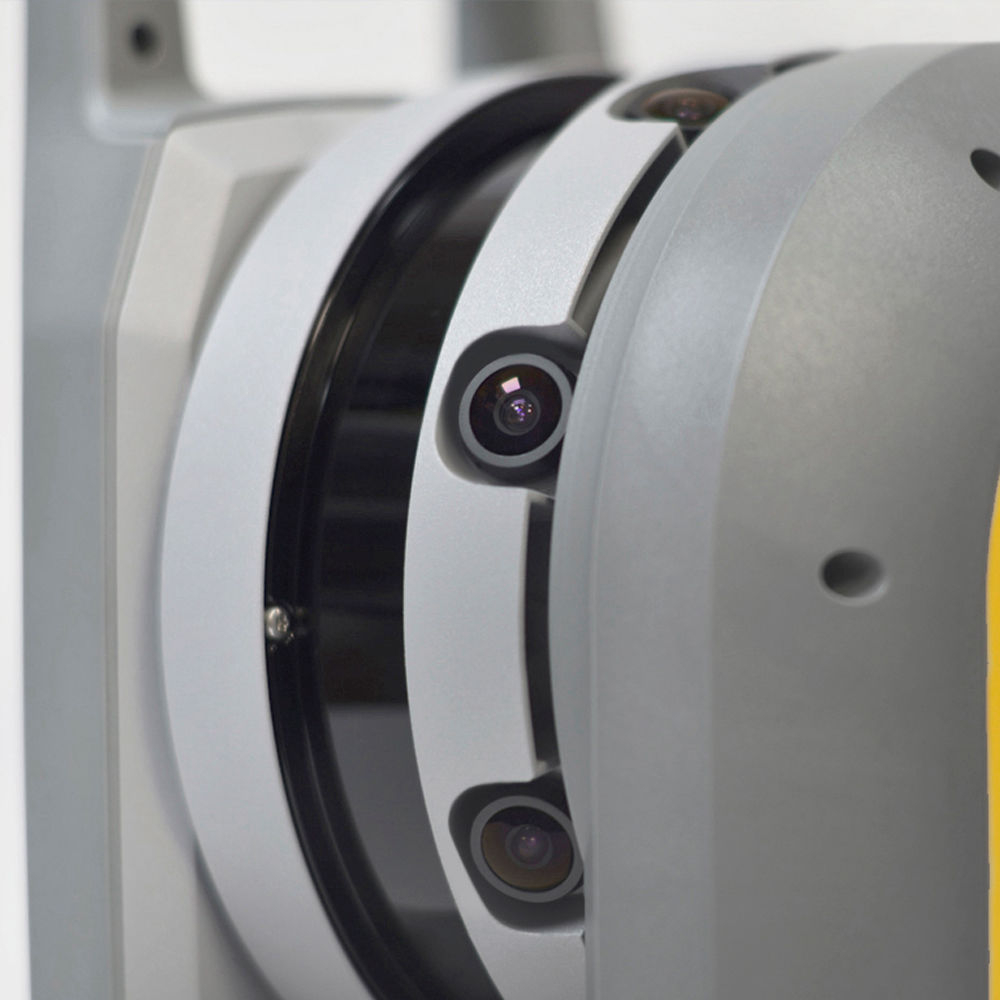

• Три коаксиальные камеры по 10 Мп с разрешением 3840 на 2746 точек и HDR. Быстрая панорама 15 кадров за минуту, качественная 30 кадров и 316 Мп за две.
• Масса 6 кг с аккумулятором, три аккумулятора по 3,5 часа, лазер первого класса, лазерный указатель для привязки и отдельных промеров, гарантия 2 года.

Железо у всех конфигураций одинаковое, отличаются только скорость и дальность. Точность, камеры, автокалибровка и сшивка в поле везде одни и те же, поэтому выбор сводится к размеру объектов.

Для каких работ применяется сканер

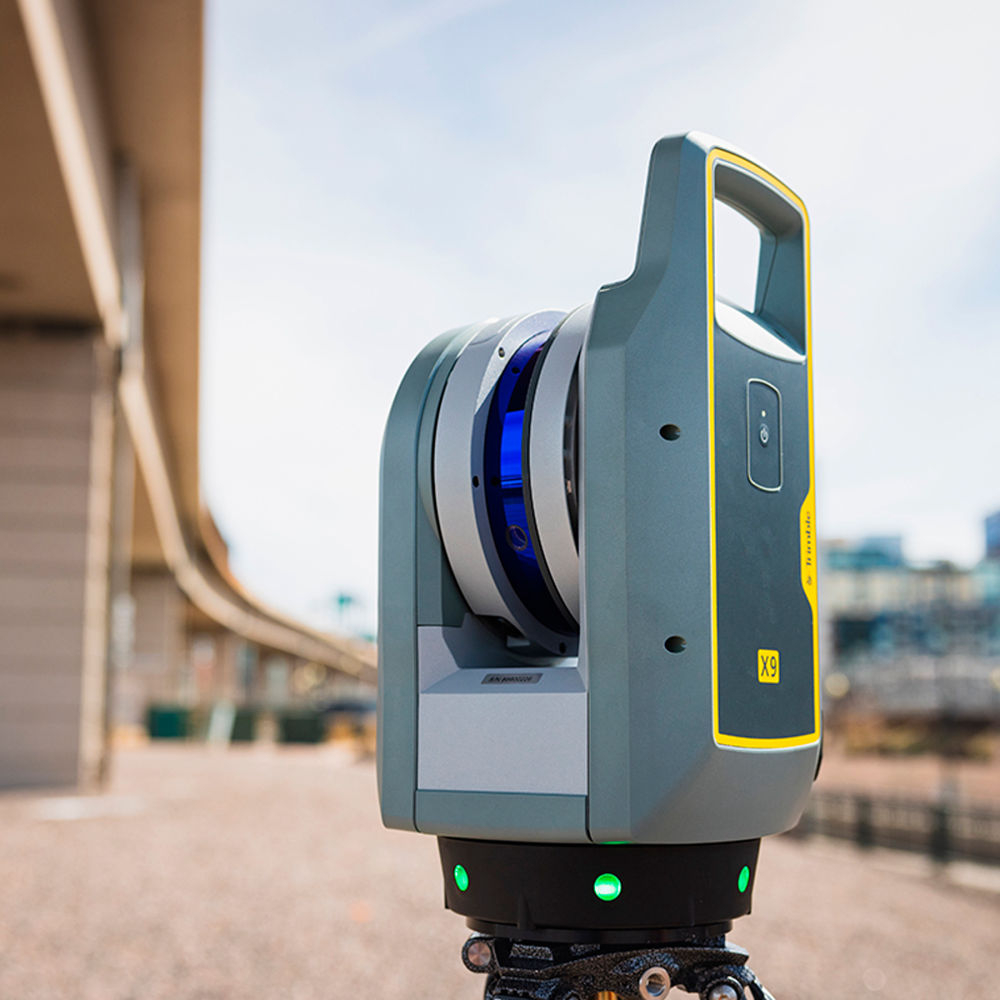

Первое направление это крупные объекты, где дальность решает: карьеры и отвалы, большие цеха и машинные залы, фасады высоких зданий, мосты и эстакады. Со 150 метров объект берётся с земли целиком, без выноса стоянок на неудобные места.

Второе направление это потоковая съёмка, где важна скорость. Миллион точек в секунду означает, что плотное облако набирается вдвое быстрее, и за смену закрывается больше площадок.

Третье направление это информационное моделирование и исполнительная съёмка: облако уходит в модель, по нему считают отклонения построенного от проекта и готовят чертежи.

Работает один человек. Прибор управляется с планшета или ноутбука по беспроводной сети, а горизонтирование, калибровку и сшивку он берёт на себя.

Обучение, аренда и поверка

Сканер этого класса покупают под поток объектов, и вопрос обычно не в приборе, а в том, что будет вокруг него.

Учим работать и со сканером, и со связкой программ: как планировать стоянки на крупном объекте, как пользоваться сшивкой в поле, как контролировать качество регистрации по отчёту и как довести данные до модели и чертежей. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Сканер можно взять в аренду. Возьмите на объект перед закупкой и сравните, хватает ли вам дальности 80 метров или нужна полная.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
