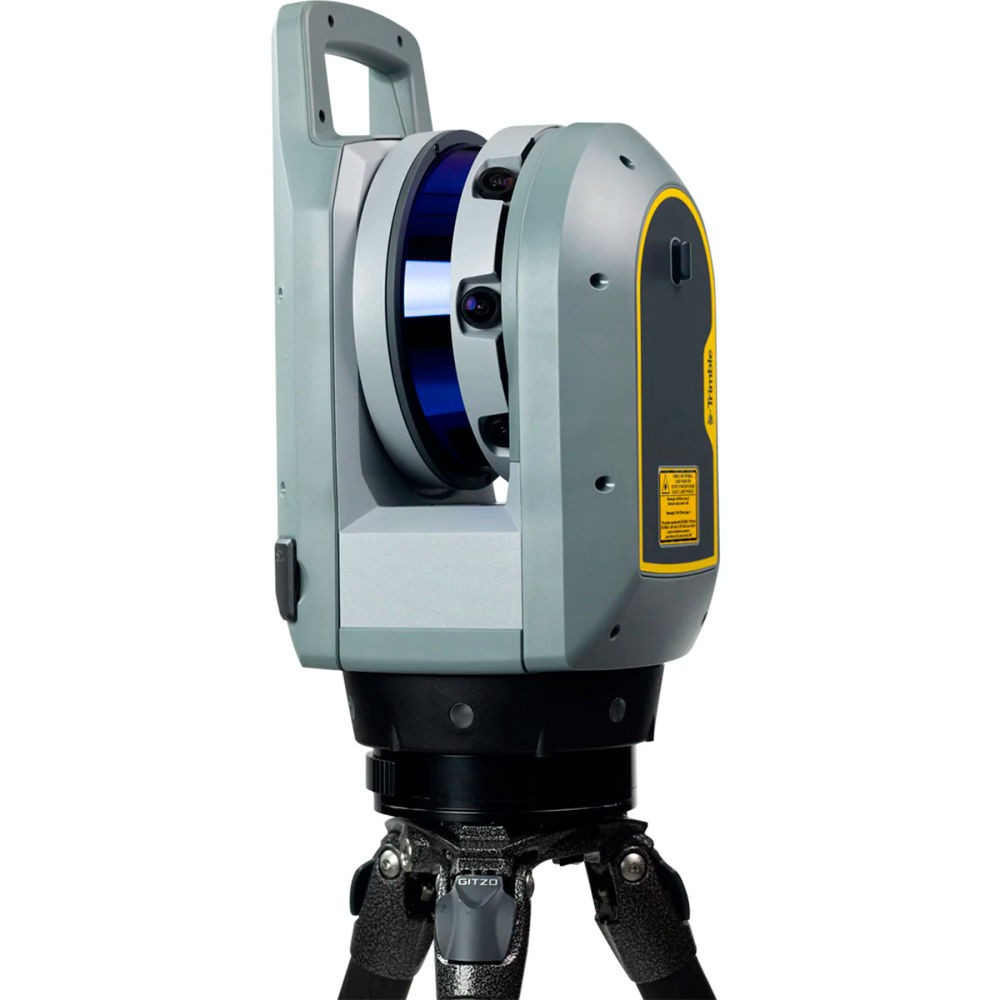

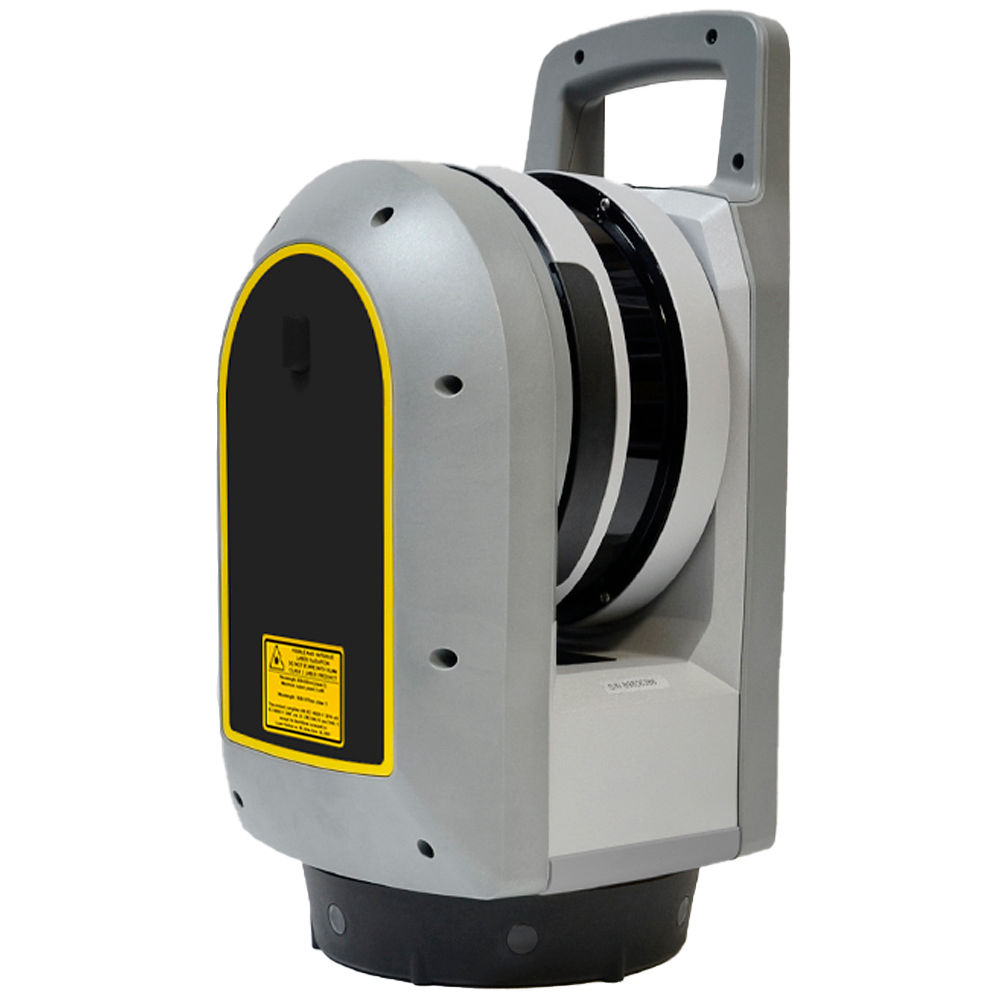

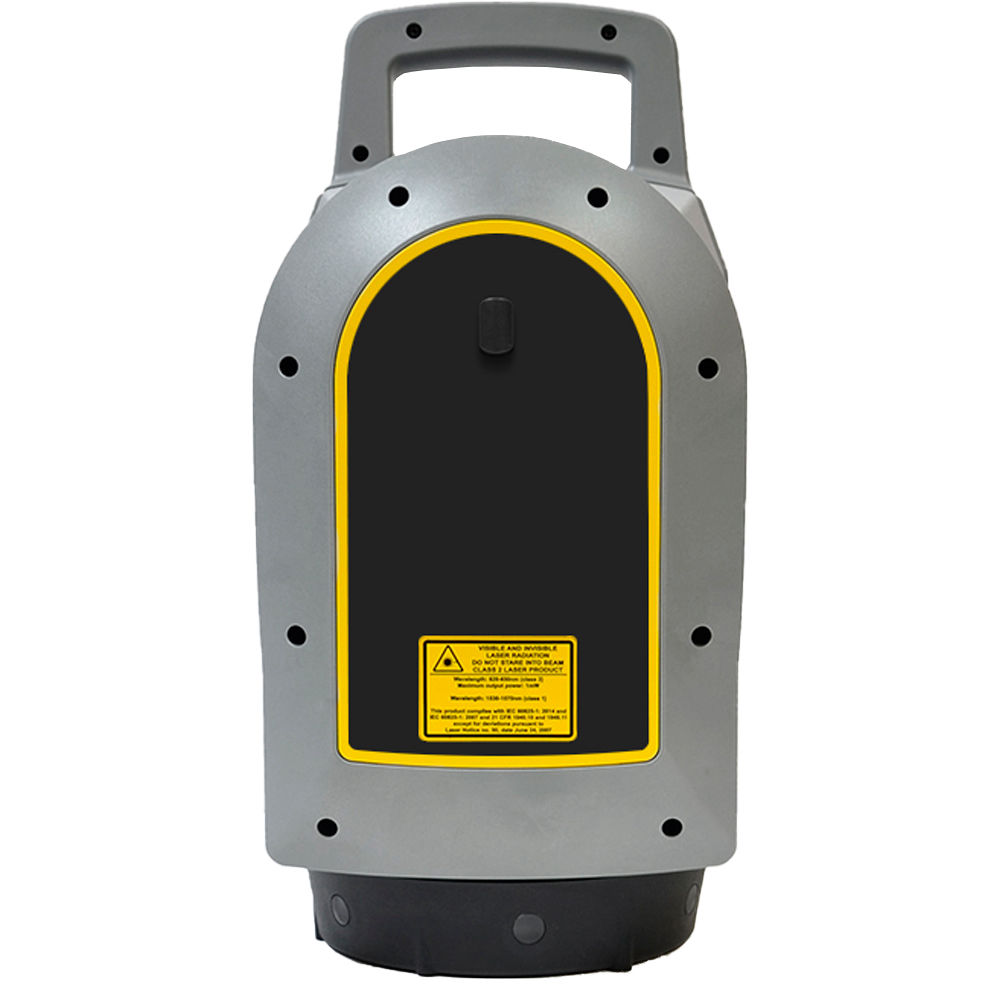

Наземный 3D-сканер Trimble X9 Core

Наземный 3D-сканер Trimble X9 Core снимает облако точек со скоростью 500 000 точек в секунду на дальности до 80 метров. Точность точки 2,3 миллиметра на десяти метрах, шум дальномера меньше 1,5 мм на тридцати.

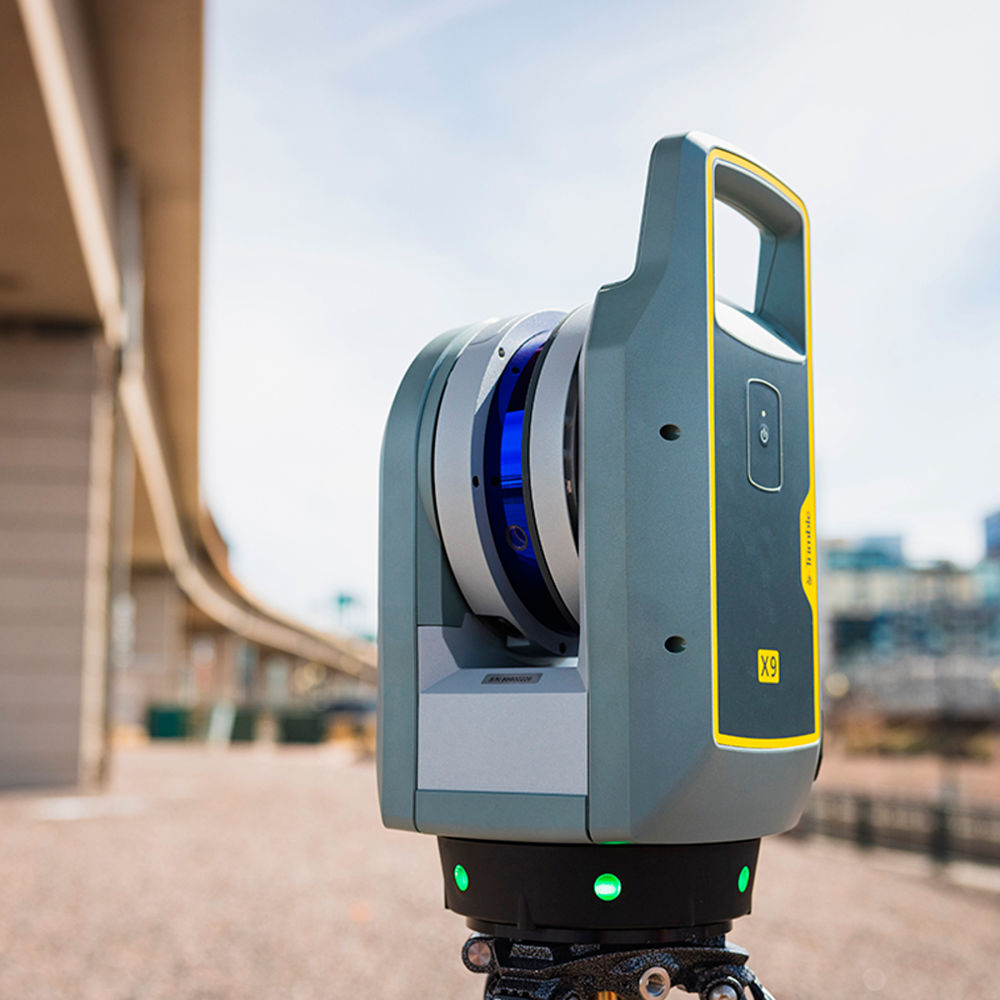

Прибор сам горизонтируется, сам калибруется и сам сшивает сканы прямо в поле, поэтому съёмка сводится к перестановке штатива и нажатию одной кнопки. Защита IP55 и диапазон от минус 20 градусов позволяют работать на стройке и на улице круглый год.

Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по официальному спецлисту Trimble на X9.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Дальность от 0,6 до 80 метров при скорости 500 000 точек в секунду. Высокая чувствительность дальномера берёт и тёмный асфальт, и блестящую нержавейку, а это обычная беда сканирования в цехах.
• Точность 3D-точки 2,3 мм на 10 метрах, 3,0 мм на 20 и 4,8 мм на 40. Точность дальномера 2 мм, угловая меньше 16 секунд.
• Самый быстрый скан занимает 50 секунд, стандартный режим от 2 до 5,5 минут в зависимости от плотности. За один проход в режиме высокой скорости пишется до 244 миллионов точек.
• Автоматическое горизонтирование геодезического класса в диапазоне ±10 градусов с точностью лучше 3 секунд. Прибор работает даже перевёрнутым, а грубый режим тянет наклон до 45 градусов.
• Полная автокалибровка дальномера и углов без мишеней и без участия оператора. Система следит за температурой, освещением и вибрацией и подстраивается сама.
• Trimble Registration Assist: инерциальный модуль отслеживает перестановку прибора и сшивает новый скан с предыдущим прямо в поле, с отчётом о качестве сшивки. В камералку данные уезжают уже собранными.

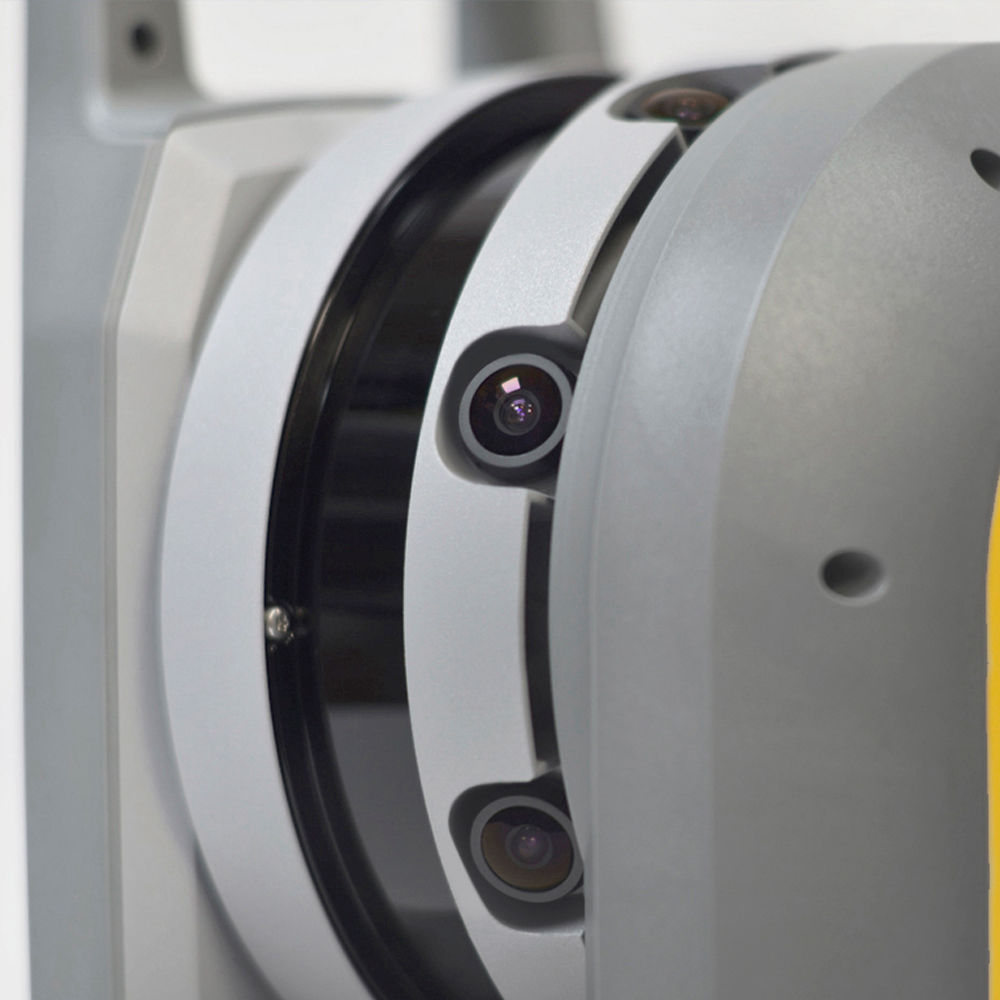

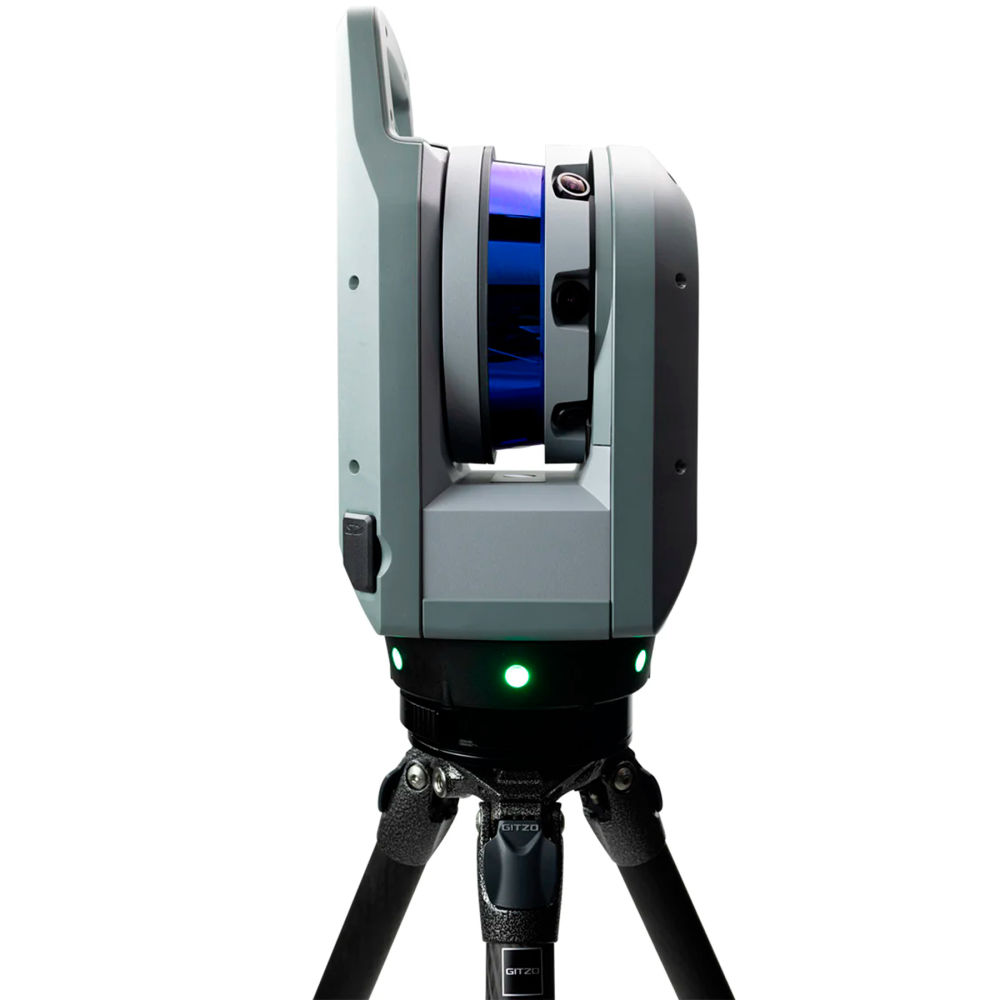

• Три коаксиальные камеры по 10 Мп с HDR. Быстрая съёмка 15 кадров за минуту, качественная 30 кадров и 316 Мп за две.

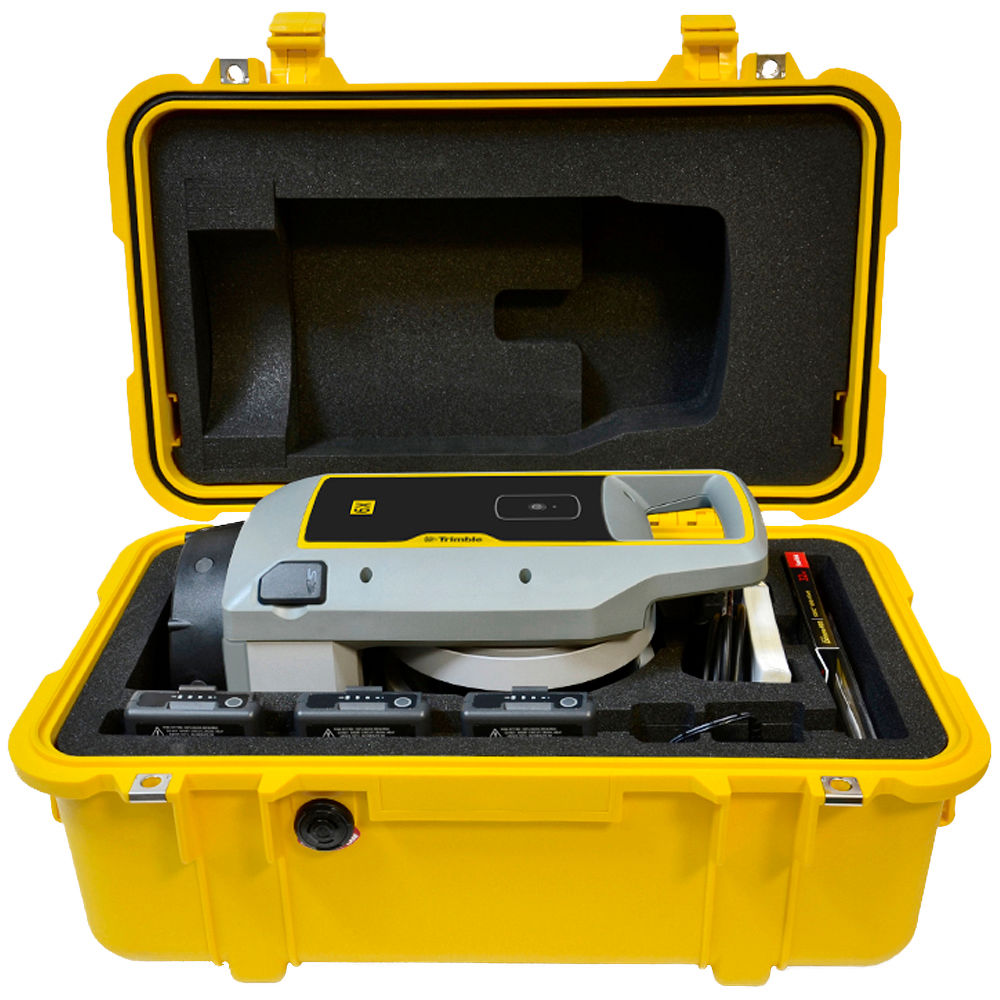

• Три аккумулятора в комплекте по 3,5 часа каждый, защита IP55, рабочий диапазон от минус 20 до плюс 50 градусов, гарантия 2 года.

Значения приведены после автокалибровки и горизонтирования в пределах ±10 градусов. Точность одинакова у обеих конфигураций X9, разница между ними только в скорости и дальности.

Для каких работ применяется сканер

Первое направление это обмеры зданий и промышленных объектов. Цех, машинный зал, эстакада, интерьер под реконструкцию: за одну установку прибор снимает всё вокруг себя на 360 градусов и по вертикали на 282, а дальности в 80 метров хватает на помещение целиком.

Второе направление это информационное моделирование и исполнительная съёмка. Облако уходит в модель, по нему считают отклонения построенного от проекта, проверяют геометрию конструкций и готовят чертежи.

Третье направление это съёмка территорий и объектов, где важна скорость: площадки, склады, участки под реконструкцию, места происшествий. Минута на скан, автосшивка в поле и никакой возни с мишенями.

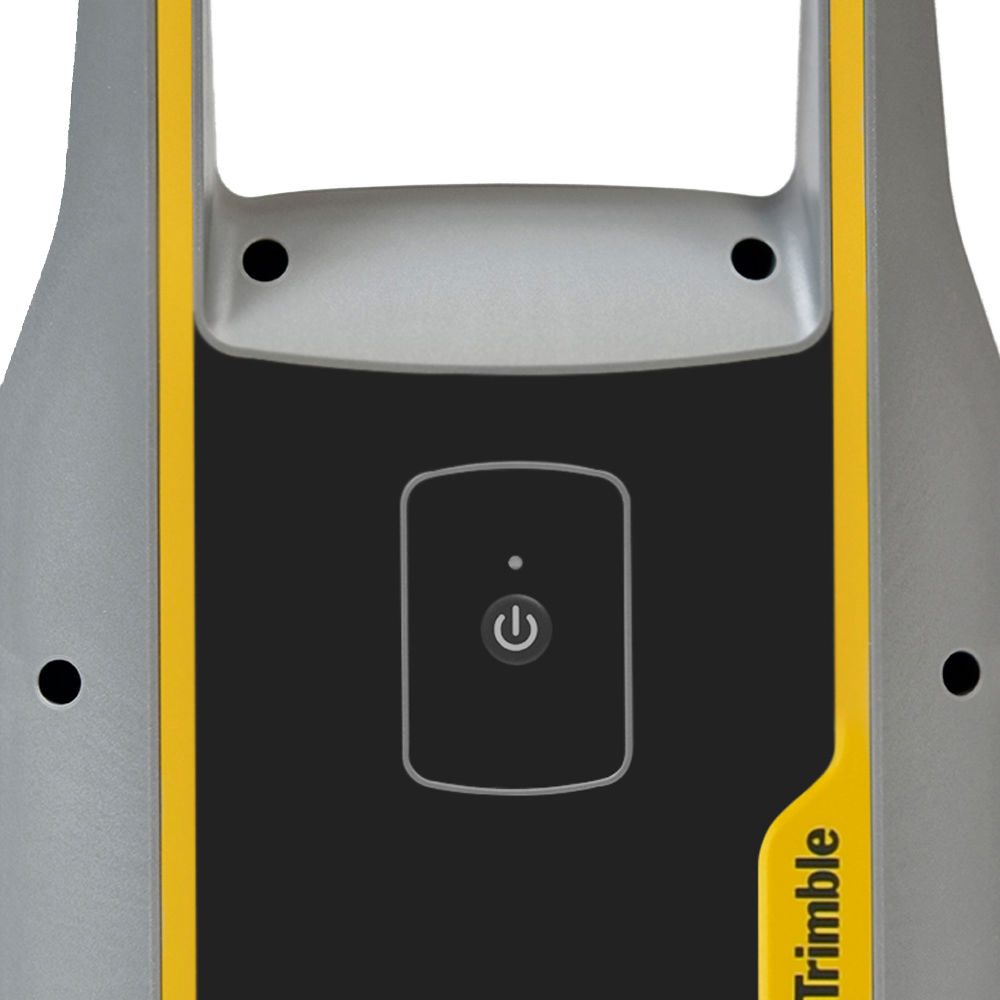

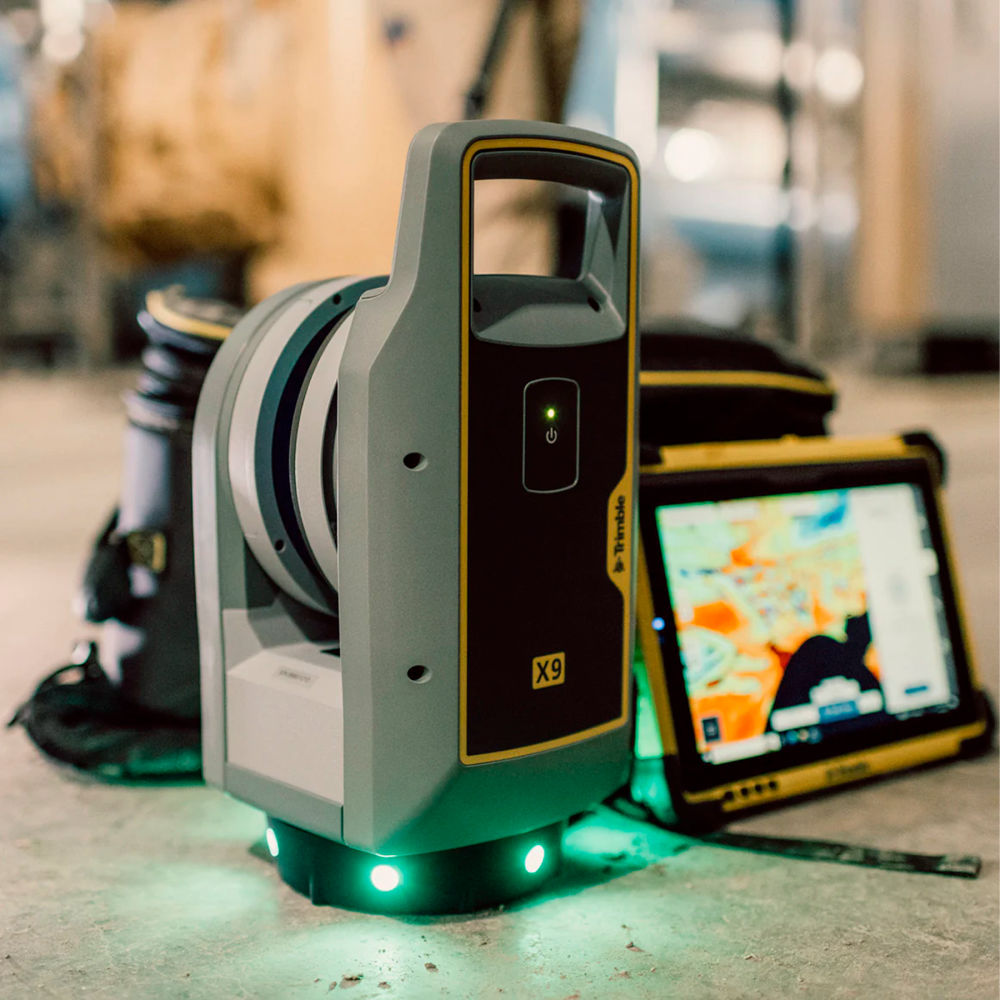

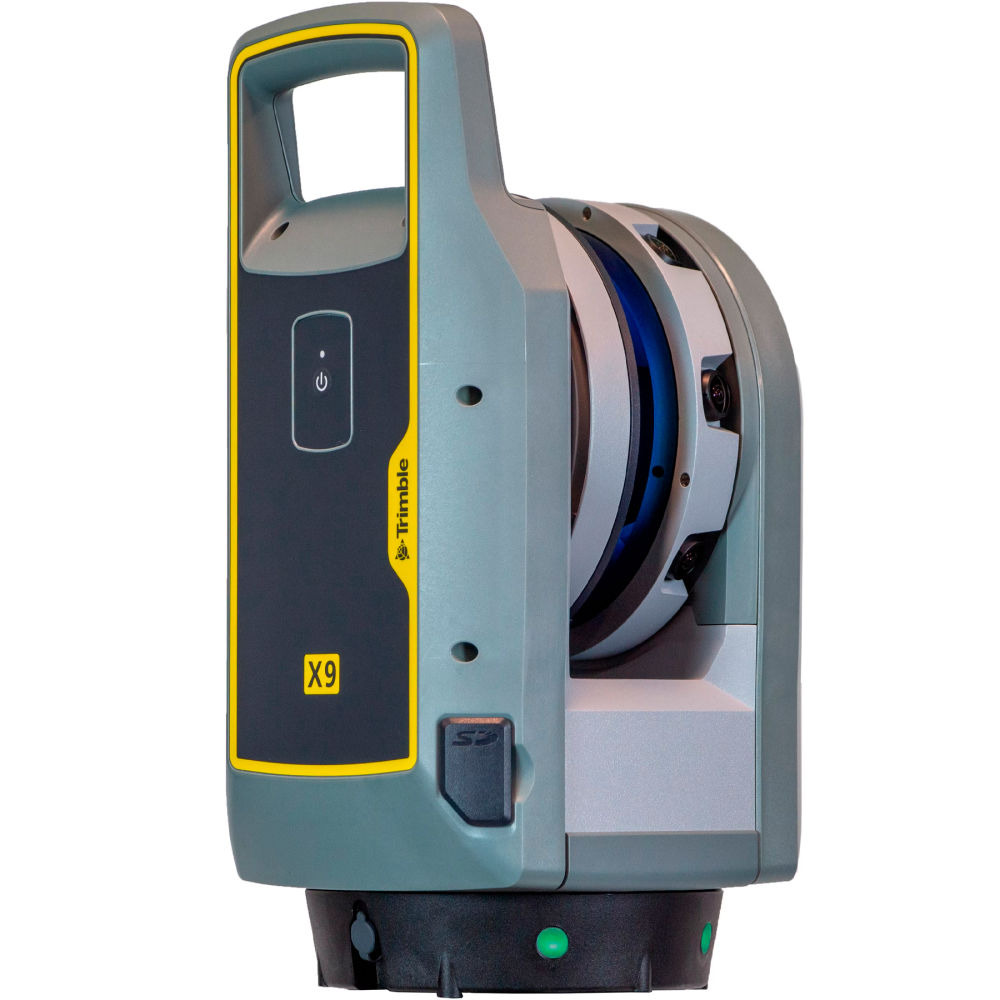

Работает один человек. Прибор управляется с планшета или запускается кнопкой на корпусе, а горизонтирование и калибровку он берёт на себя.

Обучение, аренда и поверка

Сканер этого класса покупают под поток объектов, и вопрос обычно не в приборе, а в том, что будет вокруг него.

Учим работать и со сканером, и со связкой программ: как планировать стоянки, чтобы облако замкнулось, как пользоваться сшивкой в поле, как контролировать качество регистрации по отчёту и как довести данные до модели и чертежей. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
