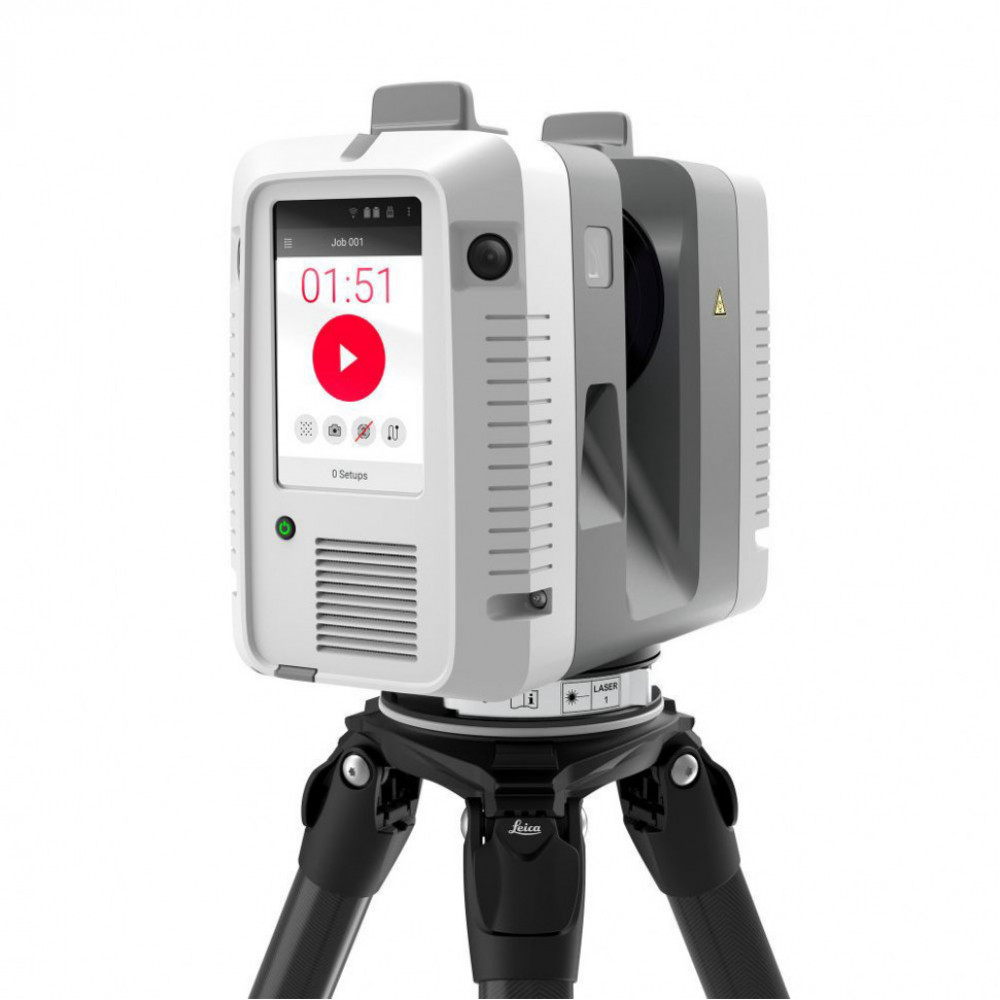

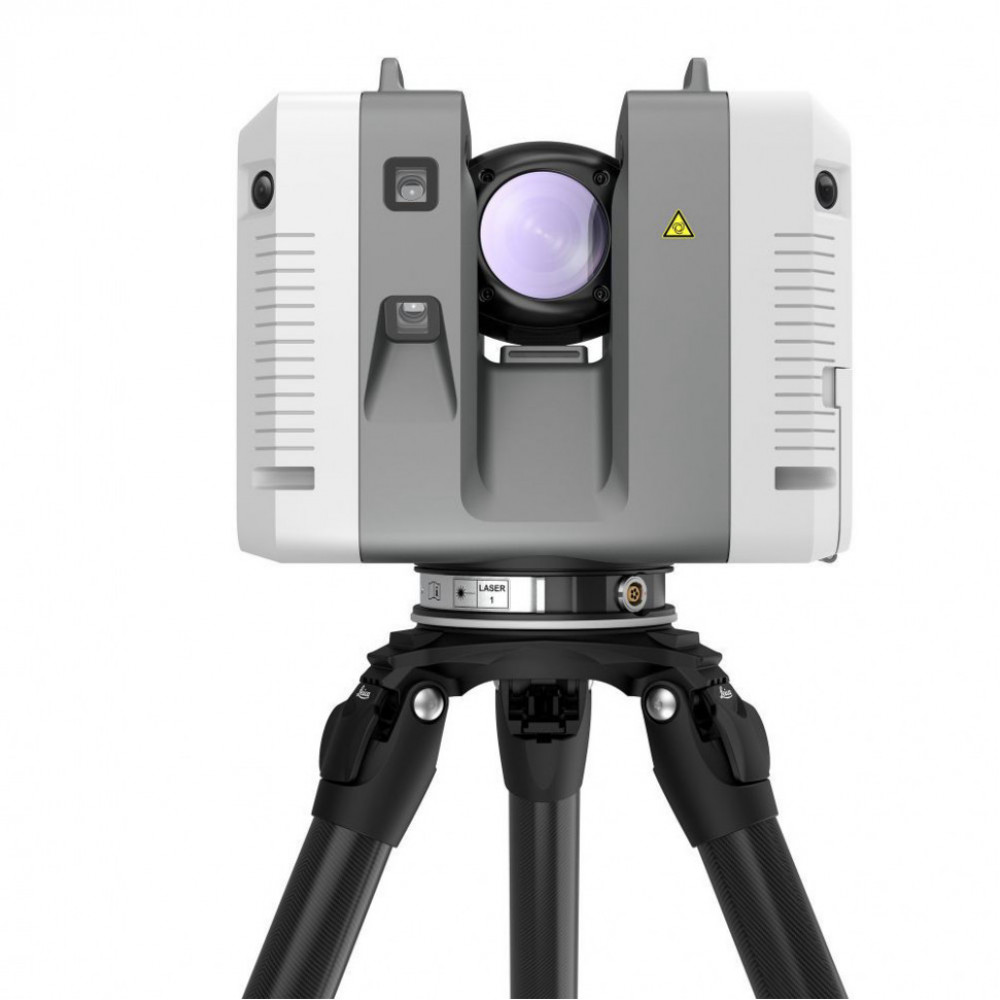

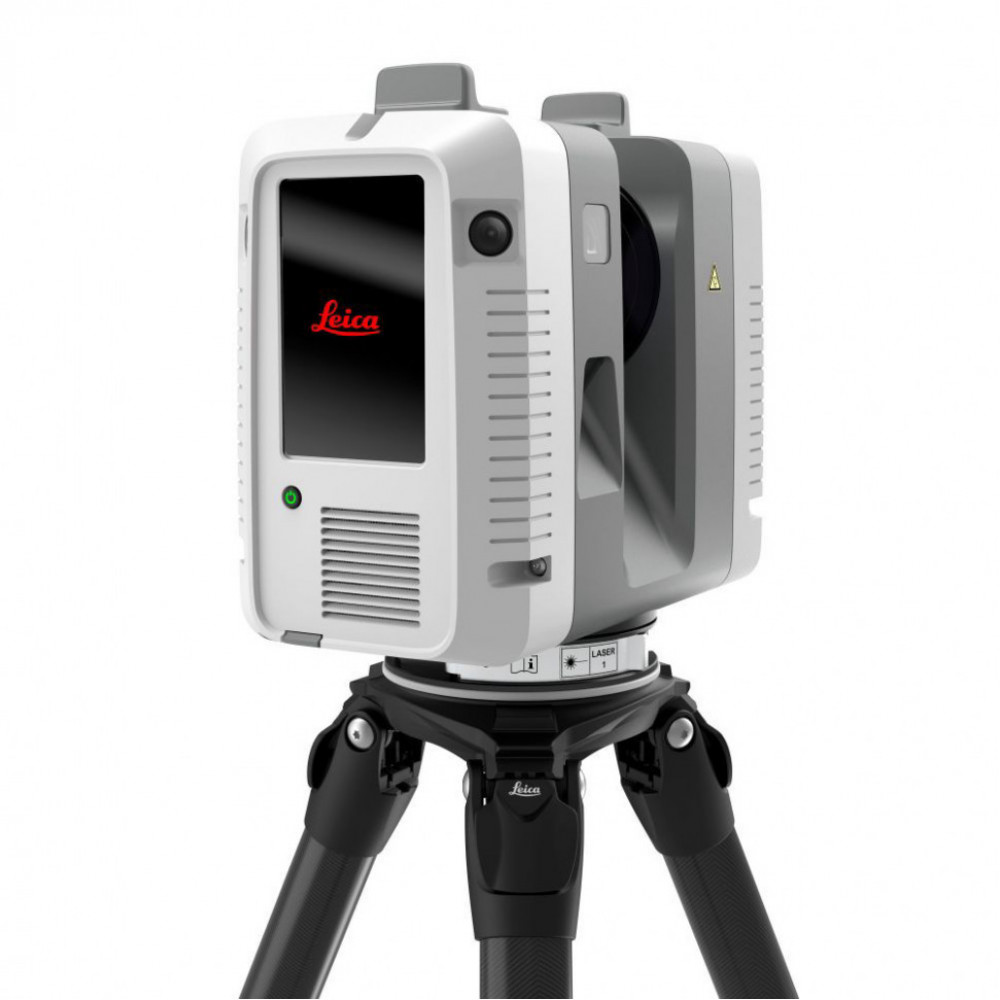

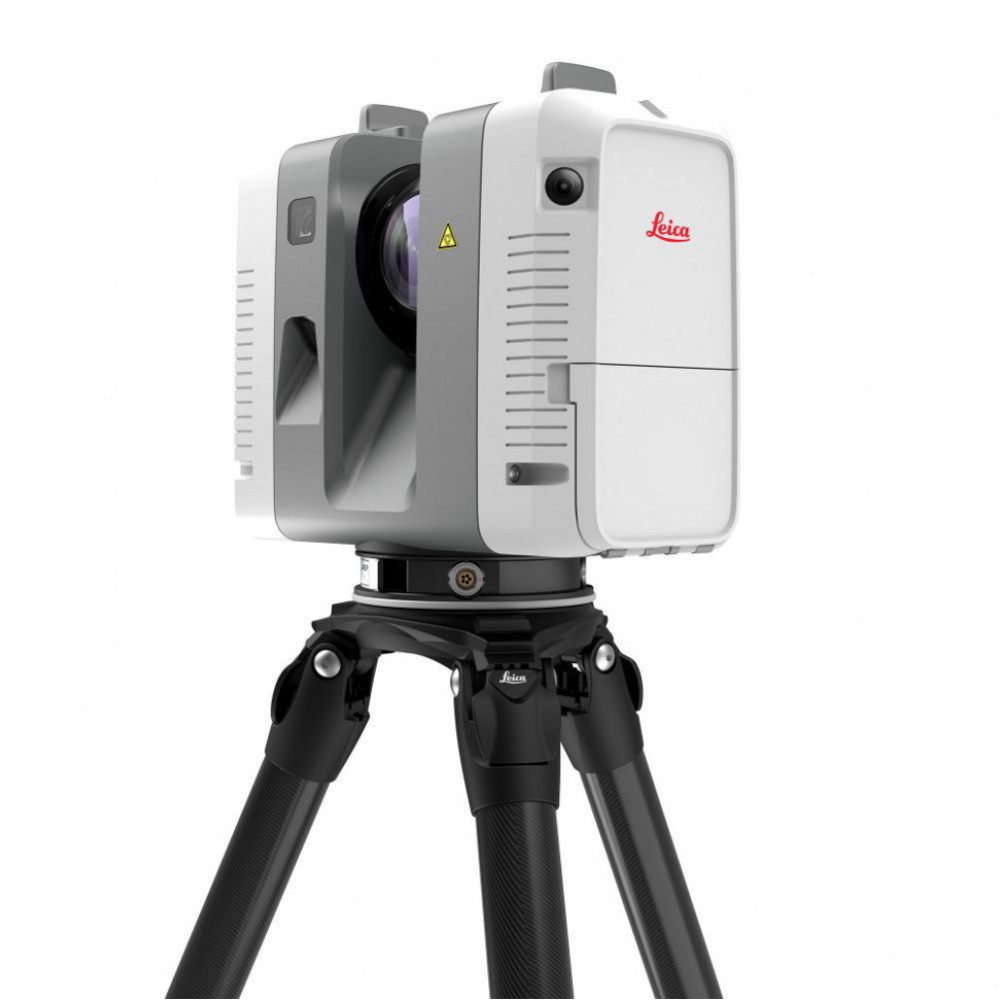

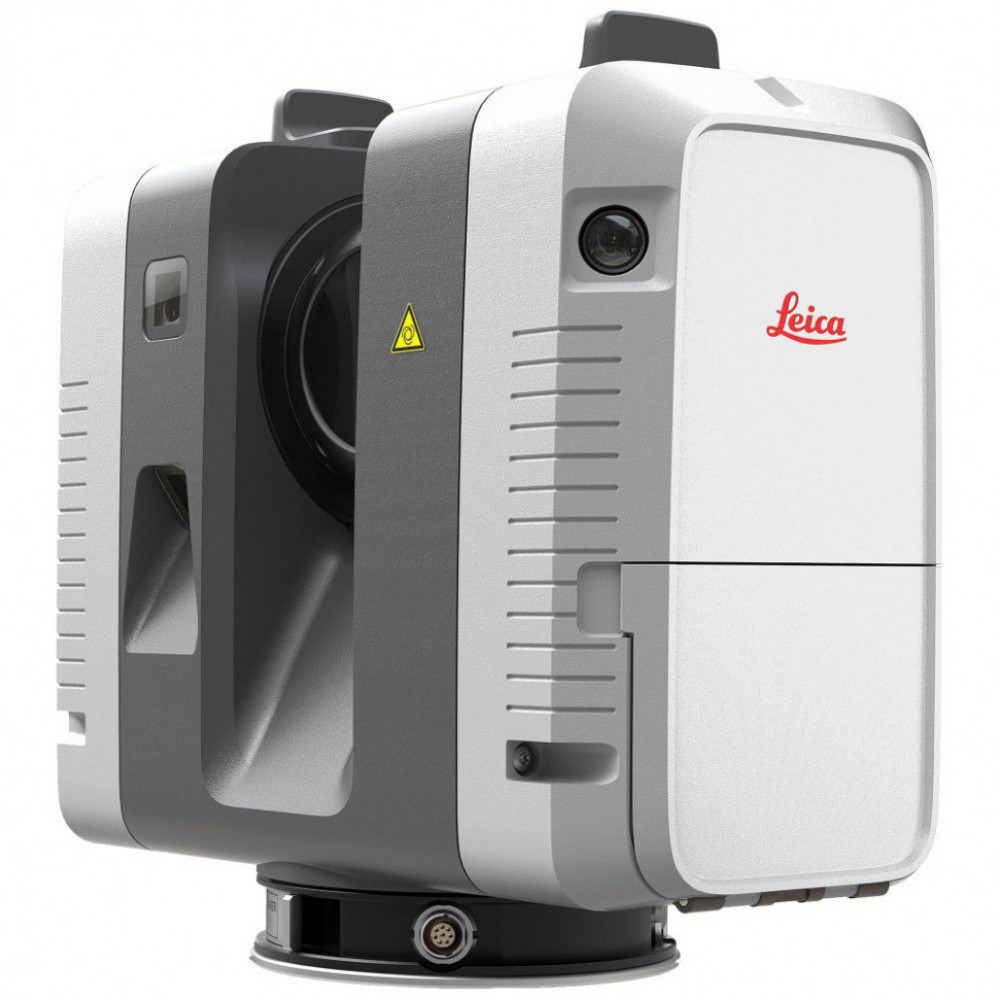

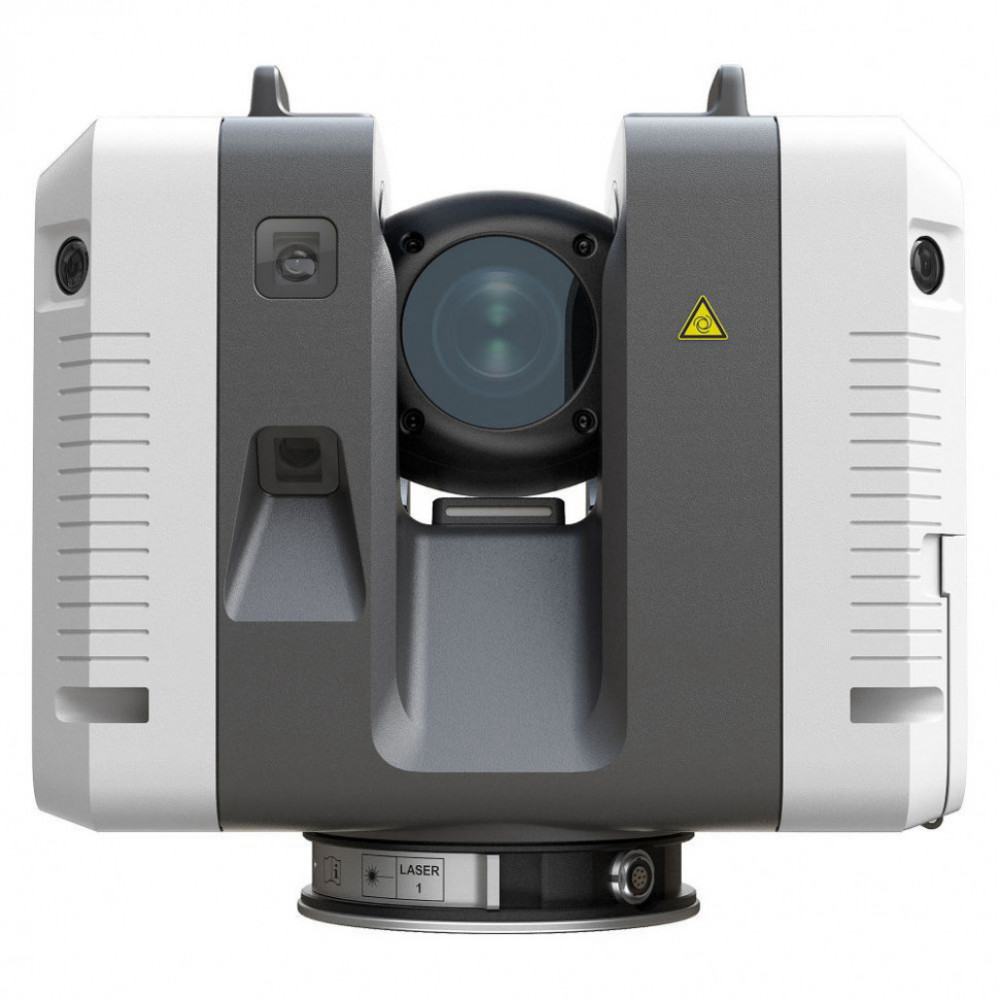

Лазерный 3D сканер Leica RTC360 LT снимает до 1 000 000 точек в секунду на дальности до 130 метров и делает полную станцию с HDR-панорамой меньше чем за 3 минуты.
Это версия RTC360 с той же оптикой, точностью и камерами, но без системы VIS и с вдвое меньшей скоростью. Сканы сшиваются полуавтоматически в Cyclone FIELD 360, а цена ниже, поэтому модель выбирают компании, у которых сканирование не идёт каждый день.
Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по спецификации Leica Geosystems.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.
- Скорость до 1 000 000 точек в секунду, полная станция с панорамой меньше 3 минут при шаге 6 мм на 10 метрах. Этого хватает, чтобы закрыть этаж или фасад за смену.
- Дальность от 0,5 до 130 метров и поле зрения 360 на 300 градусов. Сканер видит почти всю сферу вокруг, кроме пятна под штативом.
- Точность дальномера 1,0 мм плюс 10 ppm, угловая точность 18″, шум 0,4 мм на 10 метрах. По точности модель не уступает RTC360, разница только в скорости и сшивке.
- Три камеры по 36 Мп собирают сферическую HDR-панораму на 432 Мп за минуту. Облако раскрашивается реальными цветами, а по панораме удобно искать элементы в камералке.
- Двойное сканирование убирает движущихся людей и технику, а лазер класса 1 с длиной волны 1550 нм безопасен для глаз.
- Датчик наклона на инерциальном блоке с точностью 3′, плюс GNSS, компас и альтиметр. Они помогают при предварительном выравнивании сканов в Cyclone FIELD 360.
- Масса 5,2 кг без батарей, размеры 120 на 240 на 230 мм, две батареи на 4 часа, съёмный накопитель на 256 ГБ, защита IP54.
Шаг выбирают под задачу: 3 мм для деталей фасада и оборудования, 6 мм для большинства обмеров, 12 мм для быстрого покрытия больших пространств.
Для каких работ применяется сканер
Первое направление это обмеры зданий: фасады, интерьеры, перекрытия, инженерные сети. Облако с точностью 1,9 мм на 10 метрах ложится в основу обмерных чертежей и BIM-моделей для реконструкции.
Второе направление это исполнительная съёмка на стройке. Сканер фиксирует смонтированные конструкции, а по облаку проверяют отклонения от проекта и подсчитывают объёмы.
Третье направление это небольшие компании и проектные бюро, у которых сканирование идёт от проекта к проекту. Сшивка без VIS добавляет времени в поле, но при нескольких объектах в месяц разница в цене с RTC360 окупает это с запасом.
Без VIS каждый скан выравнивается с участием оператора, поэтому на объектах в десятки станций работа идёт медленнее. Если сканирование это основной поток и важна скорость, берите Leica RTC360 с автоматической сшивкой. Для обмеров помещений подойдёт более лёгкий Leica BLK360, а протяжённые объекты без требований к миллиметрам быстрее снимать SLAM-сканером. Из аксессуаров есть транспортировочный кейс и запасной накопитель на 256 ГБ.
Обучение, аренда и поверка
Сканер без автоматической сшивки требует дисциплины в поле, и именно этому учатся в первую очередь.
Учим работать с прибором и программами Cyclone FIELD 360 и REGISTER 360: как расставлять точки стояния с перекрытием, выравнивать сканы на объекте, выбирать шаг под задачу и доводить облако до чертежей. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Сканер можно взять в аренду. Возьмите на объект перед закупкой и сравните, хватает ли вам полуавтоматической сшивки или нужна VIS.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед покупкой сканера. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Чем LT отличается от обычного RTC360
Скоростью и сшивкой. LT снимает 1 000 000 точек в секунду против 2 000 000, станция занимает около 3 минут против 2. Системы VIS нет, сканы выравниваются полуавтоматически.
Дальность, точность, шум, камеры, накопитель и защита совпадают полностью.
Как сшиваются сканы без VIS
В приложении Cyclone FIELD 360 на планшете. Оператор визуально подводит новый скан к предыдущему, а программа уточняет положение по облаку. Марки для этого не нужны.
Точки стояния ставят с хорошим перекрытием, тогда программа находит общие поверхности быстрее и точнее.
Какая точность у облака
Точность 3D-точки 1,9 мм на 10 метрах, 2,9 мм на 20 и 5,3 мм на 40. Шум 0,4 мм на 10 метрах и 0,5 мм на 20.
Точность не хуже, чем у RTC360: у обоих приборов одинаковый дальномер и угловые датчики.
Сколько сканер работает от батарей
Две батареи дают обычно до 4 часов. Каждая весит 340 граммов, запасной комплект легко взять с собой.
От сети сканер работает через блок питания, это удобно при длинной съёмке в помещении.
Работает ли сканер на улице
Защита IP54 держит пыль и брызги, рабочий диапазон от минус 5 до плюс 40 градусов. Лазер невидимый и безопасный, на солнце точность не страдает.
В мороз ниже минус 5 прибор держат в тепле и выносят на время съёмки.
Что ставится в программу после съёмки
Данные с накопителя на 256 ГБ открываются в Cyclone REGISTER 360, где проект окончательно выравнивается, проверяется и экспортируется в форматы для САПР и BIM.
Сферические панорамы идут вместе с облаком, по ним удобно находить и подписывать элементы.
