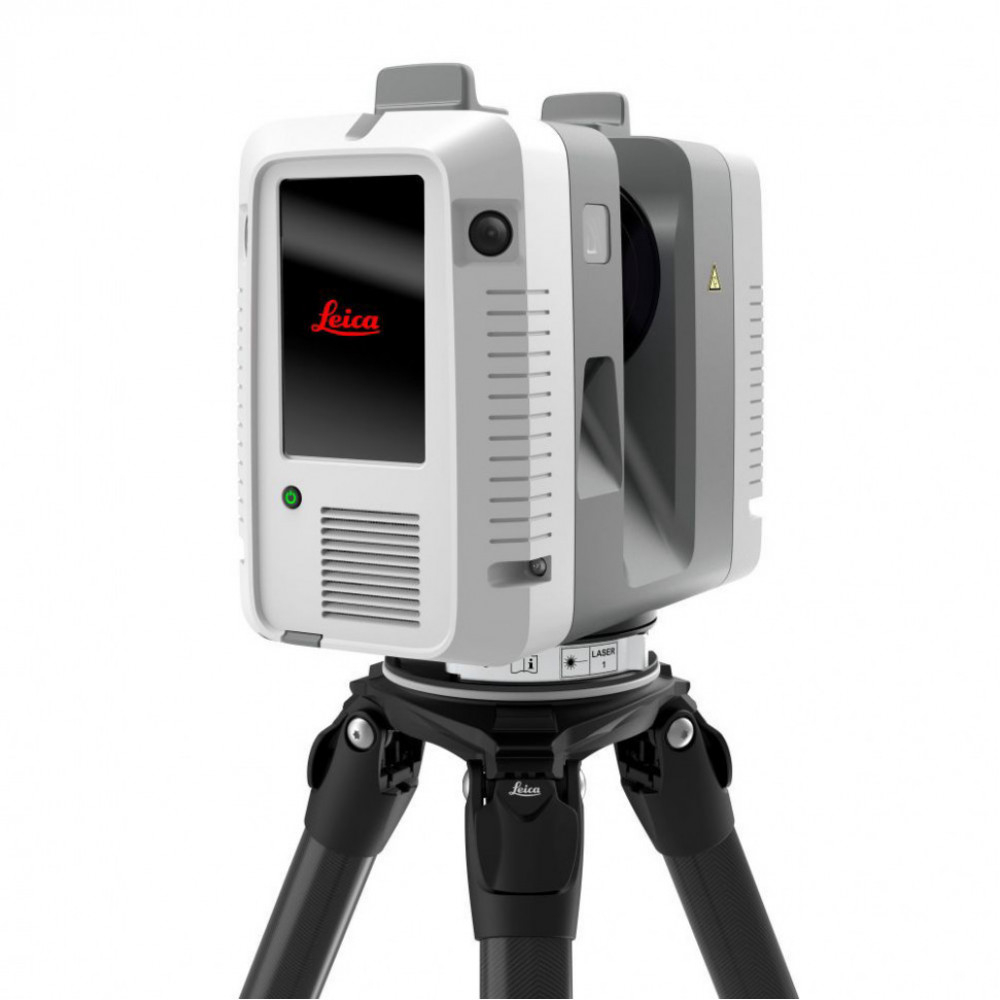

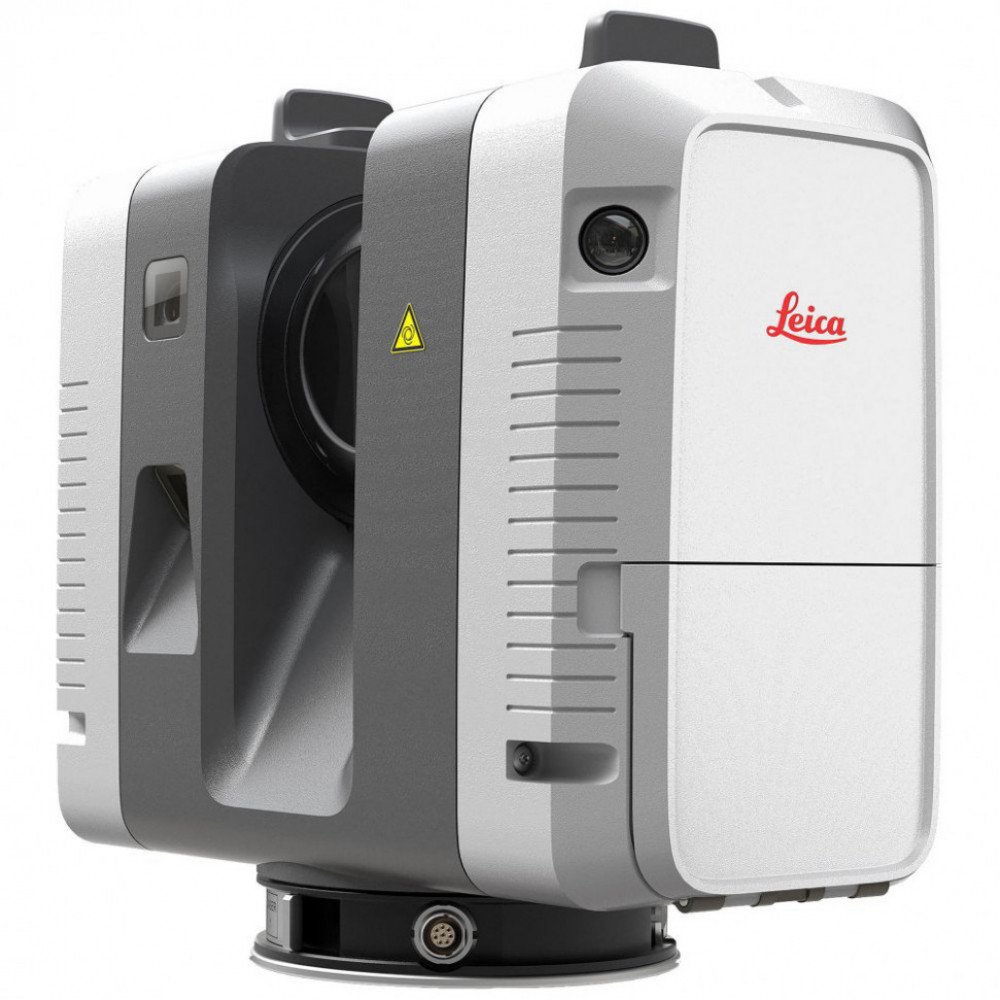

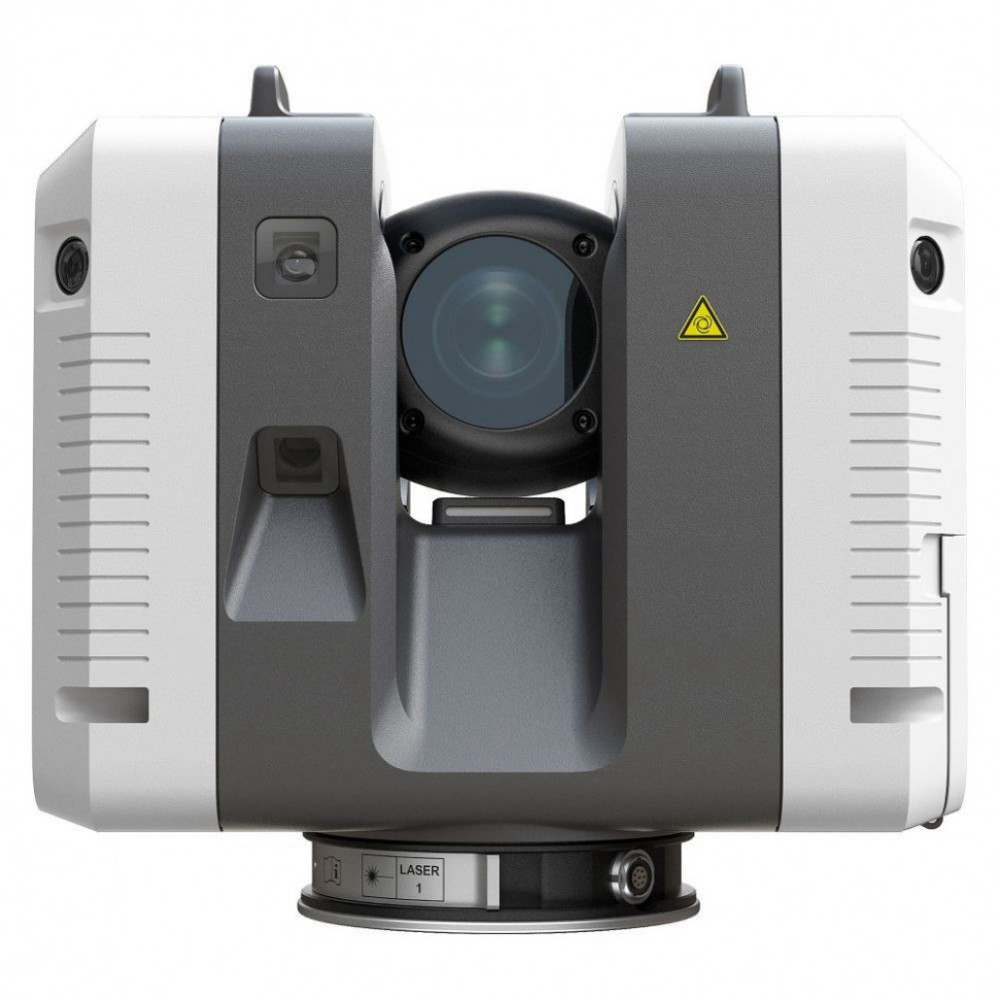

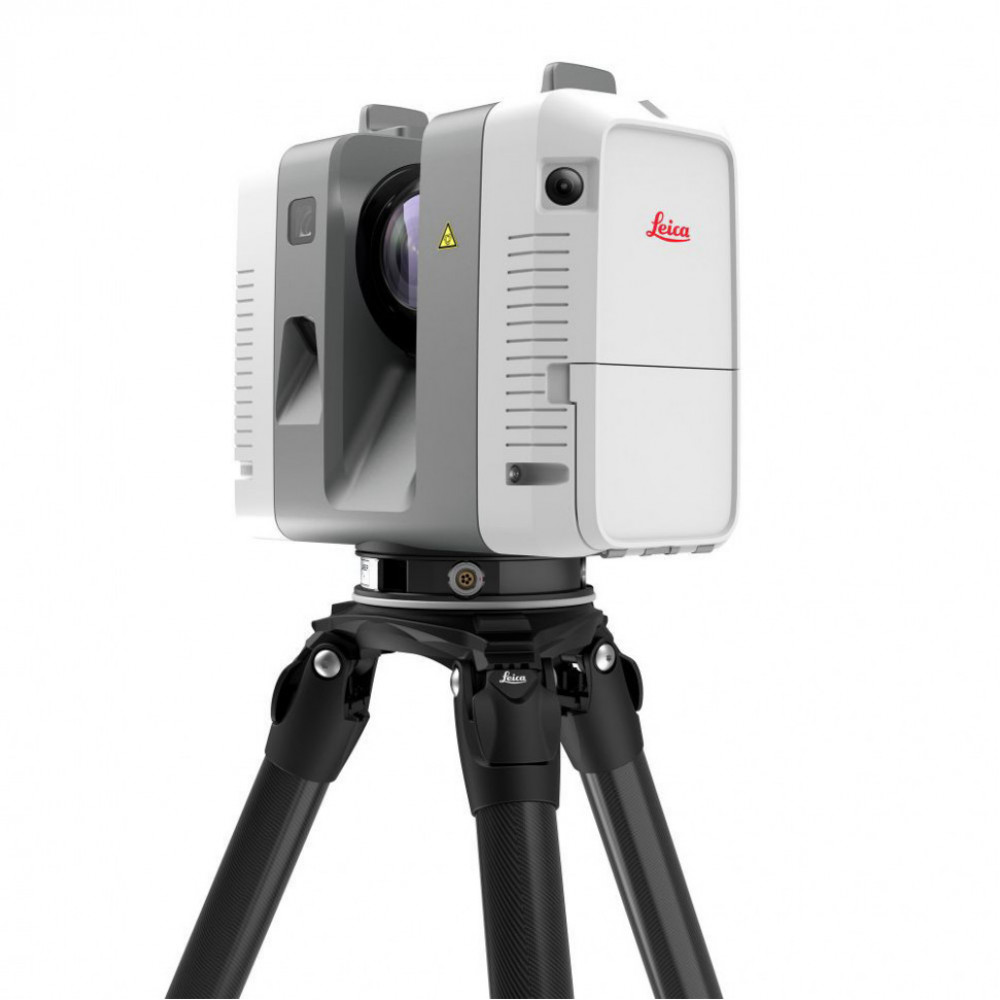

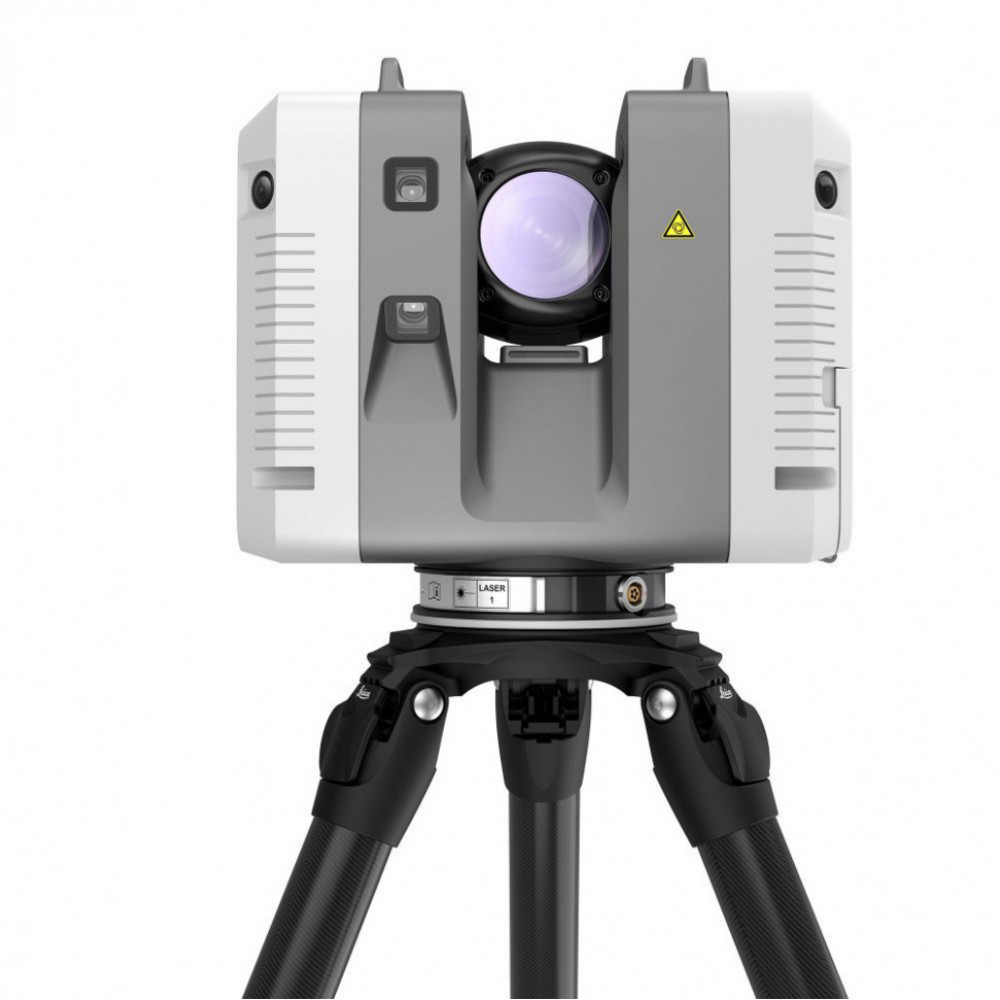

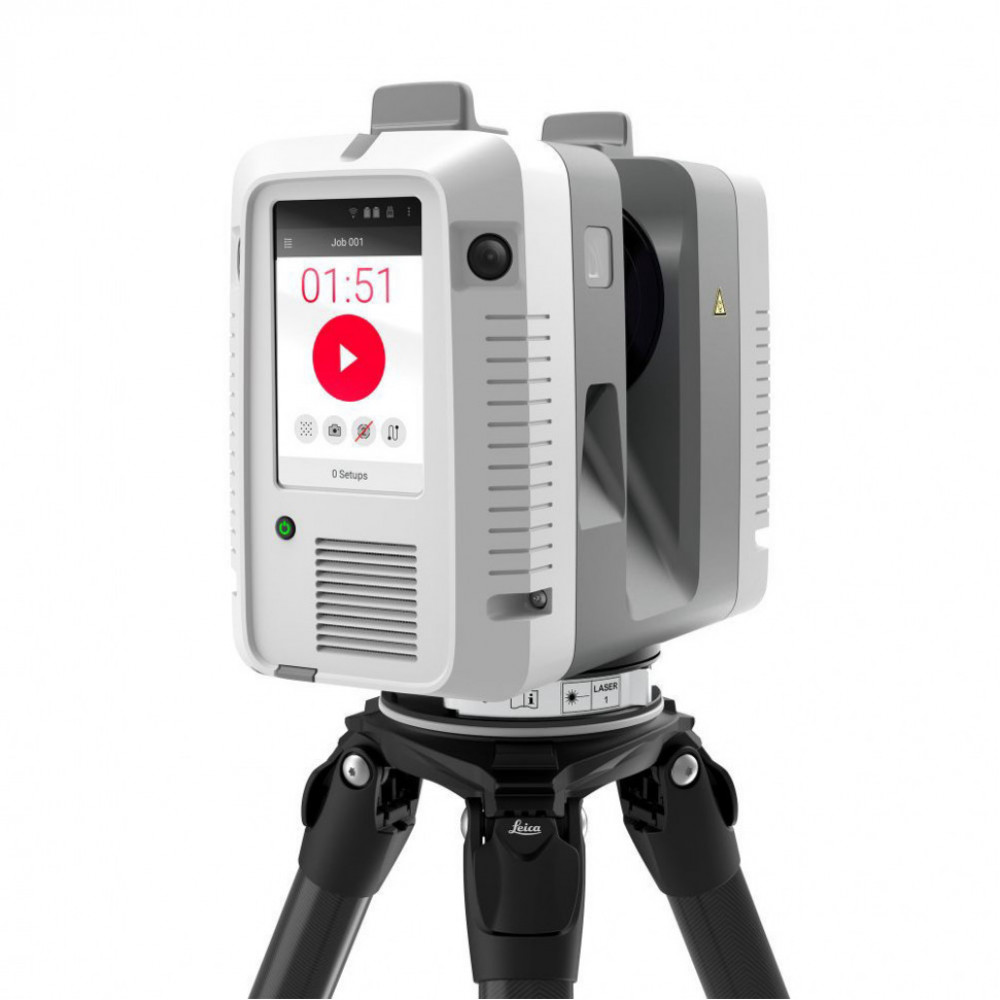

Лазерный 3D сканер Leica RTC360 снимает до 2 000 000 точек в секунду на дальности до 130 метров и за 2 минуты делает полную станцию: облако с шагом 6 мм на 10 метрах плюс сферическую HDR-панораму.
Главное отличие от других сканеров этого класса в системе VIS. Пока вы переносите прибор на следующую точку стояния, камеры и инерциальный блок отслеживают перемещение, и новый скан встаёт к предыдущему автоматически, без марок и ручного выравнивания.
Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по спецификации Leica Geosystems.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.
- Скорость до 2 000 000 точек в секунду и полная станция меньше чем за 2 минуты при шаге 6 мм на 10 метрах. Основное время на объекте уходит на перенос прибора, а не на ожидание скана.
- Система VIS сшивает сканы в реальном времени. Облако растёт на планшете по мере работы, и пропуск в покрытии виден на объекте, а не в камералке через неделю.
- Точность дальномера 1,0 мм плюс 10 ppm, угловая точность 18″, шум 0,4 мм на 10 метрах и 0,5 мм на 20. Поверхности в облаке получаются тонкими, по ним строятся чертежи и BIM-модели.
- Три камеры по 36 Мп собирают 432 Мп исходных данных в сферическую панораму 360 на 300 градусов. HDR с пятью экспозициями снимается автоматически за минуту при любом освещении.
- Режим двойного сканирования удаляет движущиеся объекты: людей, машины, технику. На действующей стройке или улице не нужно ждать, пока площадка опустеет.
- Лазер класса 1 с длиной волны 1550 нм невидим и безопасен для глаз, поэтому сканировать можно в людных местах без ограждения зоны.
- Масса 5,35 кг без батарей, размеры 120 на 240 на 230 мм. Со складным штативом комплект помещается в обычный рюкзак.
- Две батареи на 4 часа работы, съёмный накопитель на 256 ГБ с USB 3.0, Wi-Fi для планшета, защита IP54 и работа от минус 5 до плюс 40 градусов.
Точность падает с расстоянием, поэтому для обмерных чертежей точки стояния ставят так, чтобы ключевые поверхности попадали в первые 20 до 30 метров.
Для каких работ применяется сканер
Первое направление это строительство и исполнительная съёмка. Сканер фиксирует смонтированные конструкции, сравнивает их с проектной моделью и показывает отклонения. Двойное сканирование убирает людей и технику, поэтому съёмка идёт без остановки работ.
Второе направление это обмеры зданий и BIM. Фасады, интерьеры, инженерные сети, промышленные цеха снимаются десятками станций за день, а VIS избавляет от расстановки марок в каждом помещении.
Третье направление это объекты, где важны скорость и безопасность: места ДТП и происшествий, действующие производства, архитектурные памятники. Лазер класса 1 и короткая станция позволяют работать там, где долго находиться нельзя.

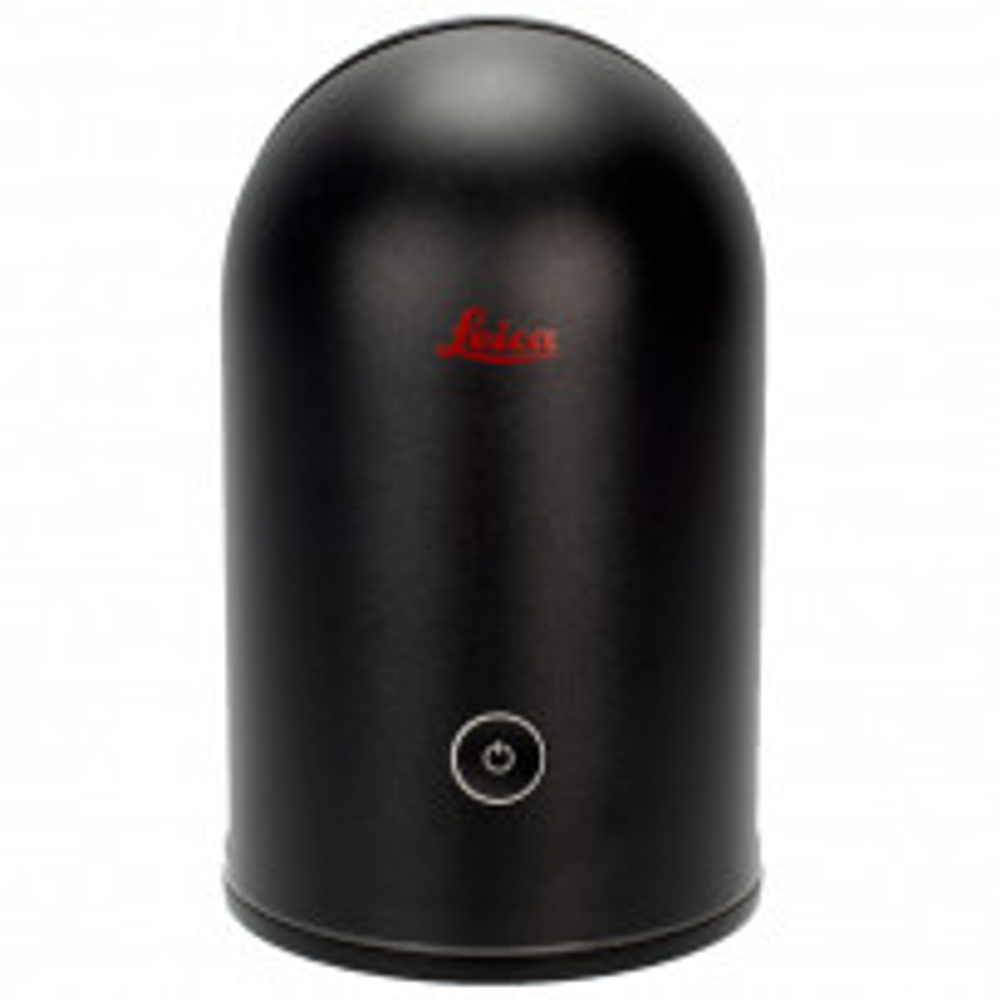

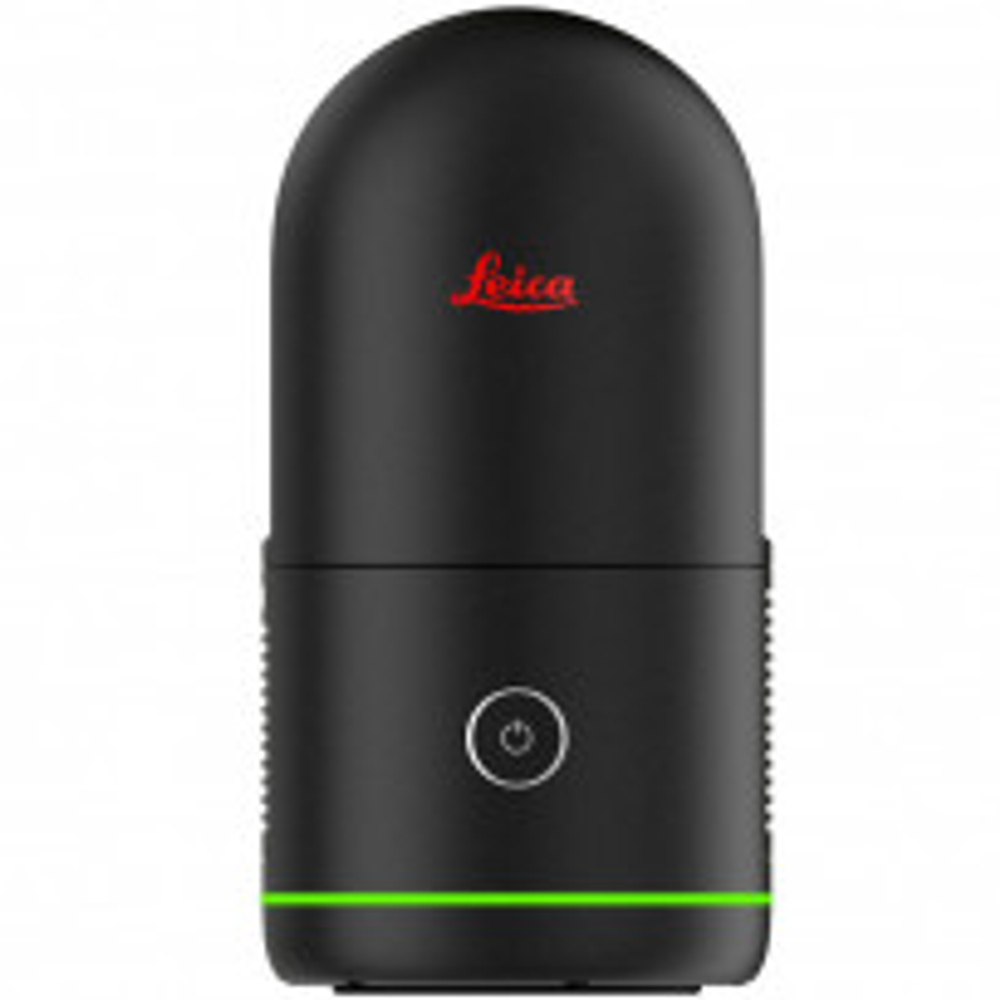

Если сканирование нужно время от времени и сшивку можно доделать вручную, посмотрите Leica RTC360 LT: дальность и точность те же, скорость вдвое ниже, системы VIS нет. Для обмеров помещений с меньшей дальностью подойдёт Leica BLK360. Когда объект протяжённый и миллиметры не нужны, быстрее снять его на ходу SLAM-сканером. Из аксессуаров к прибору есть транспортировочный кейс и запасной накопитель на 256 ГБ.
Обучение, аренда и поверка
Сканер этого класса окупается скоростью, и вопрос обычно в том, как быстро бригада выйдет на полную производительность.
Учим работать с прибором и программами Cyclone FIELD 360 и REGISTER 360: как планировать точки стояния, контролировать сшивку VIS на объекте, выбирать разрешение под задачу и доводить облако до чертежей и моделей. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед закупкой наземного сканера. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Что такое VIS и зачем она нужна
VIS это видеоинерциальная система: камеры на корпусе и инерциальный блок отслеживают, куда и как вы переносите сканер между станциями. Каждый новый скан сразу встаёт на своё место относительно предыдущего.
На практике это убирает марки и ручное выравнивание в поле, а общее время от выезда до готового облака сокращается заметно.
Чем RTC360 отличается от RTC360 LT
Две вещи. У RTC360 скорость 2 000 000 точек в секунду и станция меньше 2 минут, у LT вдвое меньше и около 3 минут. У RTC360 есть VIS, у LT её нет, и сканы сшиваются полуавтоматически.
Дальность, точность, камеры, накопитель и защита у обоих одинаковые.
Какая точность у облака точек
Точность 3D-точки 1,9 мм на 10 метрах, 2,9 мм на 20 и 5,3 мм на 40. Шум 0,4 мм на 10 метрах.
Для обмерных чертежей, BIM-моделей и исполнительной съёмки этого достаточно с запасом.
Сколько станций помещается в смену
Полная станция с панорамой занимает меньше 2 минут, остальное время уходит на перенос прибора. Две батареи дают до 4 часов работы, их меняют на запасные.
Реальное число станций зависит от объекта: в интерьерах их больше, на открытой площадке меньше, но каждая покрывает больше.
Работает ли сканер на улице и в холоде
Защита IP54 держит пыль и брызги, рабочий диапазон от минус 5 до плюс 40 градусов. Хранить прибор можно от минус 40 до плюс 70.
Зимой на морозе ниже минус 5 работать не рекомендуется: прибор держат в тепле и выносят на время съёмки.
Как управлять сканером
Одной кнопкой и сенсорным экраном на корпусе либо с планшета на iOS или Android в Cyclone FIELD 360. В приложении видно облако в 2D и 3D, можно ставить метки и проверять сшивку.
Данные пишутся на съёмный накопитель на 256 ГБ и переносятся в офис без проводов и конвертации.
