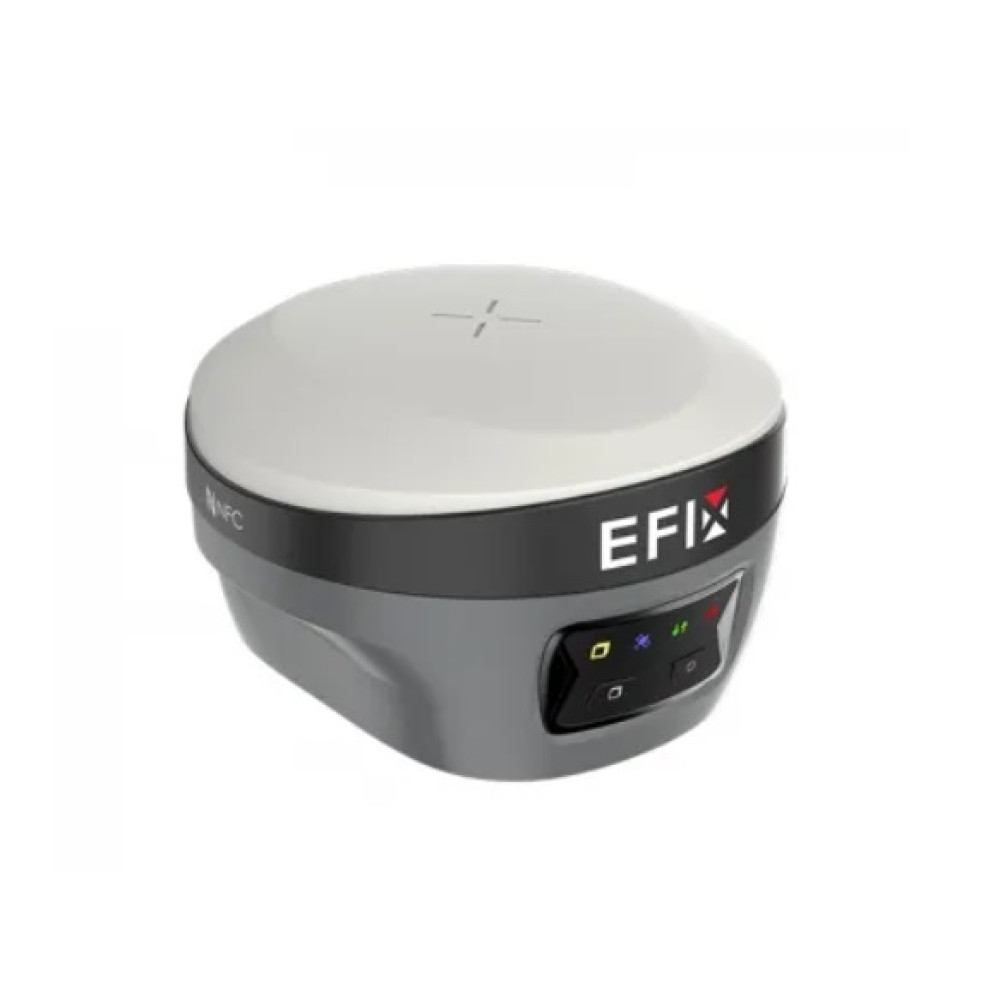

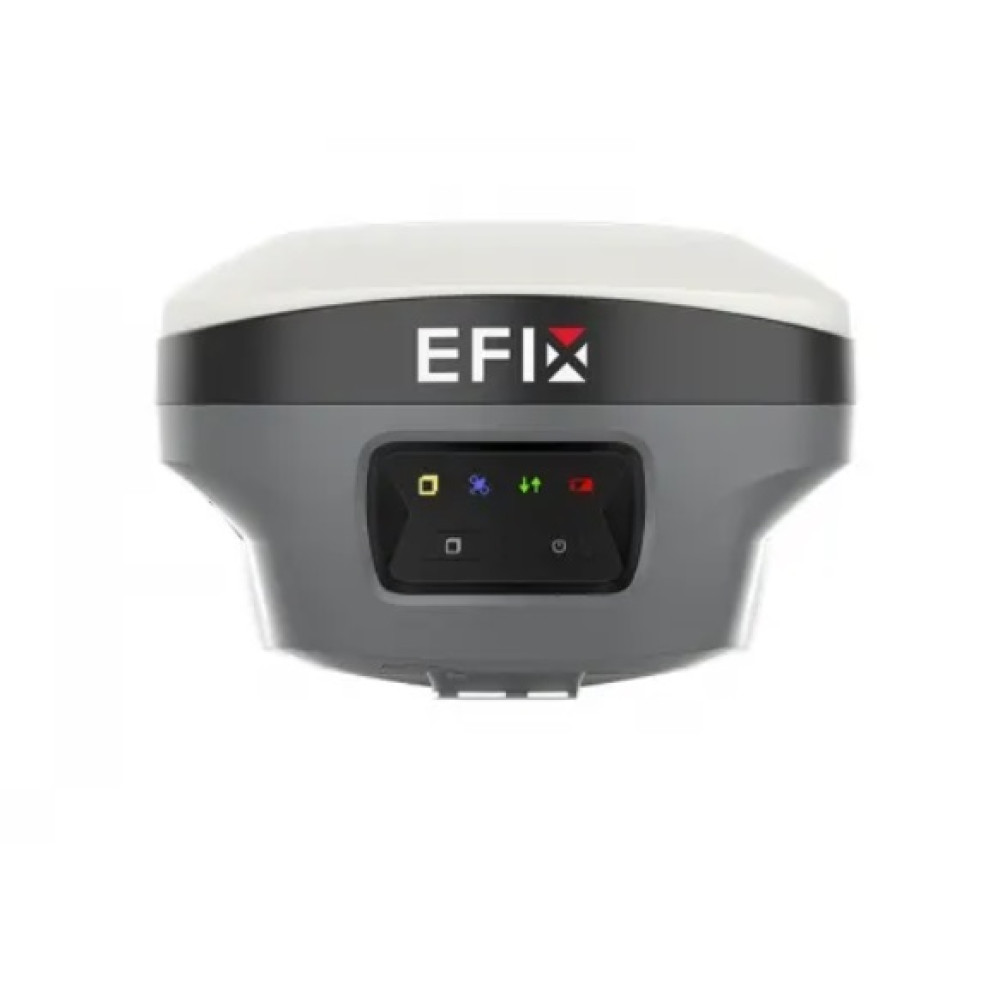

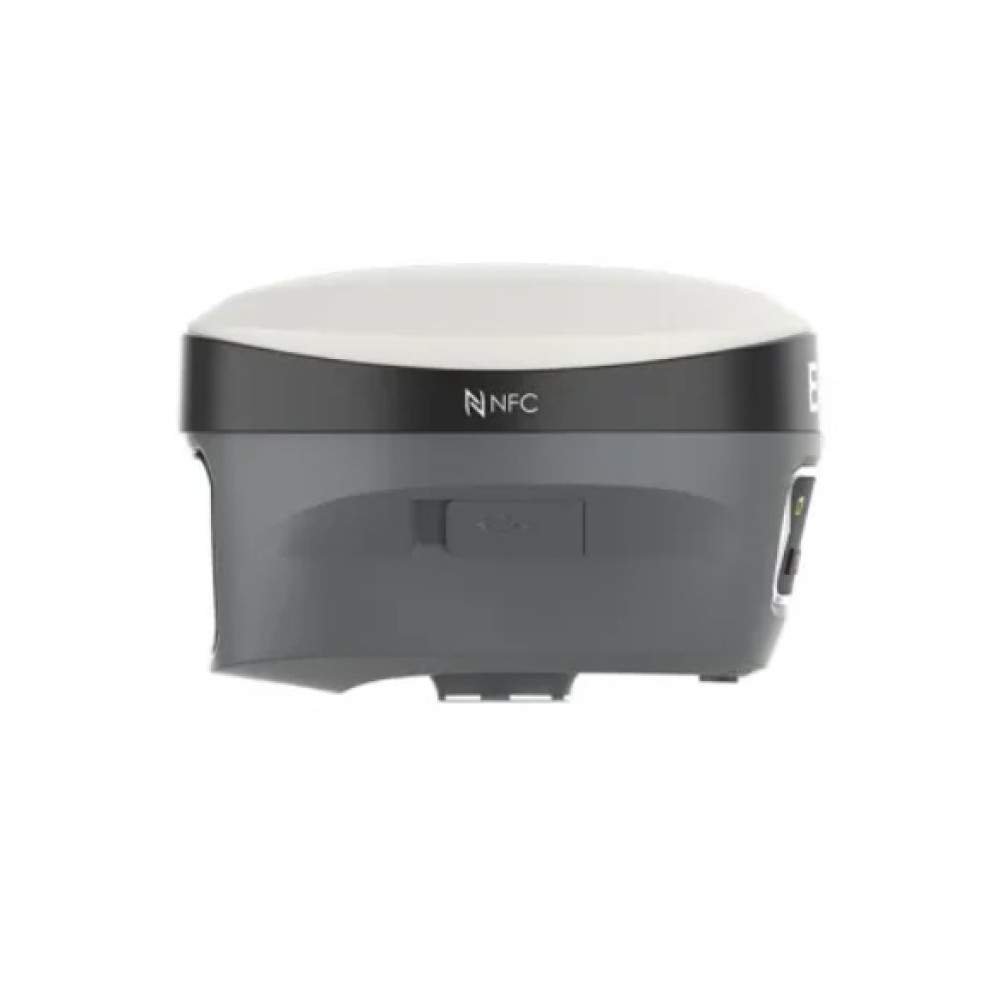

Комплект приёмник EFIX F8L и контроллер EFIX FC2 это рабочая пара, с которой бригада выходит на объект в день получения. Приёмник берёт координаты RTK с погрешностью 8 мм плюс 1 мм на километр в плане, измеряет недоступную точку зелёным лазером на 50 метров и выносит проект в дополненной реальности, а контроллер с экраном 5,5 дюйма и предустановленным eField этим управляет.
Докупать полевое ПО и подбирать совместимый планшет не нужно, лицензия eField и крепление на веху уже в комплекте.
Полный список параметров смотрите во вкладке с характеристиками.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в смене.
- Точность RTK 8 мм плюс 1 мм на километр в плане и 15 мм плюс 1 мм по высоте, этого хватает для выноса в натуру и исполнительной съёмки.

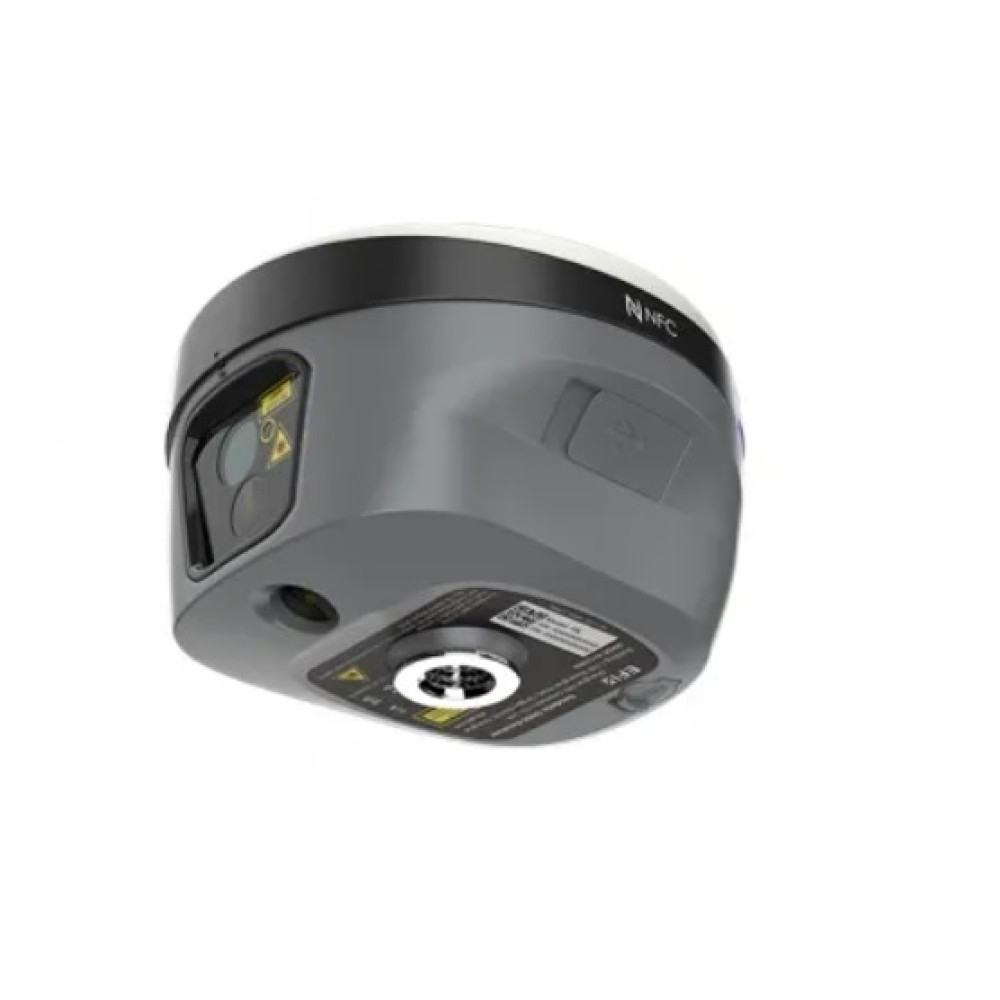

- Зелёный лазер класса 3R на 50 метров снимает точку, к которой не подойти: угол за забором, кромку кровли, элемент над водой.
- Инерциальный модуль на 200 Гц с наклоном до 60 градусов, ручная инициализация не нужна, веху вы держите как удобно.
- Две камеры дают вынос в дополненной реальности: направление на проектную точку видно прямо на видео с прибора.
- Контроллер FC2 с экраном 5,5 дюйма, восьмиядерным процессором 2,0 ГГц, памятью 4 и 64 ГБ и аккумулятором 6500 мА·ч работает всю смену и переживает поле по классу IP67.
- Приёмник живёт до 20 часов от аккумулятора 4900 мА·ч, оба устройства заряжаются через USB Type-C, в поле хватает обычного повербанка.
- Защита приёмника IP68 и падение с 2 метров, рабочий диапазон от минус 40 до плюс 65 градусов.
Для каких работ применяется комплект
Основные задачи это вынос в натуру и исполнительная съёмка. Комплект ставят на разбивку осей, коммуникаций и точек фундамента, а потом им же принимают выполненное, потому что точность RTK 8 мм плюс 1 мм на километр закрывает допуски по этим работам. Топографическая съёмка и инженерно-геодезические изыскания идут в темпе шага, а статика с погрешностью 2,5 мм плюс 0,5 мм на километр в плане позволяет создать съёмочное обоснование тем же прибором.
Лазерный дальномер меняет сценарий там, где к точке физически не подойти. Углы зданий за ограждением, элементы конструкций на высоте, кромка водоёма, точки на действующей проезжей части: вы наводите луч и получаете координату, не выходя на опасный участок. Вынос в дополненной реальности ускоряет разбивку, потому что исполнитель идёт на подсказку поверх реального изображения, а не сверяет цифры невязки на экране.
Работать можно одному. Кадастровые работы и вынос границ закрываются в режиме ровера от сети постоянных станций, контроллер выходит в интернет по 4G и берёт поправки сам. На объекте без связи собирается схема база плюс ровер по радиоканалу в диапазоне от 410 до 470 МГц. Освоение занимает один выезд после обучения.
В каталоге есть тот же приёмник F8L с лицензией eField, но без контроллера. Тот вариант берут, когда полевой контроллер уже есть и нужен только приёмник. Здесь вы получаете готовую связку: контроллер FC2 с предустановленным eField, крепление на веху и стилус. Сравнить с другими моделями бренда можно в разделе ГНСС-приёмники EFIX, а внешние модемы для большого радиоплеча лежат в разделе модемы EFIX.
Обучение, аренда и поверка
Комплект покупают на несколько сезонов, и вопрос обычно не в самом приборе, а в том, что будет вокруг него.
Учим работать и с приёмником, и с полевым ПО eField: как поднять базу, как подключиться к сети поправок, как снимать точки лазером, как пользоваться выносом в дополненной реальности и как выгрузить статику в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.
Комплект можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед закупкой комплекта. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Что даёт контроллер FC2 по сравнению с обычным планшетом
Экран 5,5 дюйма читается на солнце, корпус защищён по классу IP67, аккумулятор 6500 мА·ч тянет полную смену. Внутри восьмиядерный процессор 2,0 ГГц, 4 ГБ оперативной и 64 ГБ встроенной памяти, есть 4G, Wi-Fi, Bluetooth и NFC.
Полевое ПО eField установлено сразу, подбирать совместимое устройство и покупать лицензию отдельно не нужно.
Какая точность у лазерного измерения
Погрешность лазера 2 см на дистанции 5 метров и 3 см на 10 метрах, рабочая дальность до 50 метров. Это точность самого дальномера, к ней добавляется погрешность спутникового решения.
Для съёмки контуров, углов и недоступных элементов этого достаточно. Там, где нужны миллиметры, точку берут вехой.
Нужно ли инициализировать компенсатор наклона
Инерциальный модуль работает на частоте 200 Гц и не требует ручной инициализации перед каждой точкой. Наклон вехи компенсируется до 60 градусов.
На съёмке углов зданий и колодцев это экономит больше времени, чем любая другая функция.
Можно ли работать без сотовой связи
Соберите схему из двух приборов: один поднимаете базой, второй работает ровером, поправки идут по встроенному радиомодему в диапазоне от 410 до 470 МГц. Модем работает и на приём, и на передачу.
Там, где сеть есть, контроллер выходит в интернет по 4G и берёт поправки от сети постоянных станций, тогда хватает одного прибора.
Сколько комплект работает от одного заряда
Приёмник до 20 часов в режиме RTK по радиоканалу и до 15 часов при активной работе с лазером и выносом. Контроллер несёт аккумулятор 6500 мА·ч.
Оба устройства заряжаются через USB Type-C, поэтому в поле хватает обычного повербанка.
Получится ли взять комплект в аренду перед покупкой
Берите на объект и пройдите обычную смену. Координаты лягут в вашу камералку, и вы увидите, как прибор держит решение и насколько удобен лазер именно на ваших задачах.
Как комплект переносит поле
Приёмник защищён по классу IP68, ударопрочность IK08, он сохраняет работоспособность после падения с 2 метров и работает при температуре от минус 40 до плюс 65 градусов. Контроллер защищён по классу IP67.
Приёмник весит 800 граммов, на вехе весь день это ощутимо легче большинства роверов.
Приёмник EFIX F8L
- Приёмник EFIX F8L, 1 шт.
- Веха 2,2 метра, 1 шт.
- Кабель интерфейсный, 1 шт.
- Зарядное устройство, 1 шт.
- Радиоантенна SMA, 1 шт.
- Планка для измерения высоты, 1 шт.
- Кейс, 1 шт.
- Доступ к сети поправок PrinNet на 6 месяцев
Контроллер EFIX FC2
- Контроллер EFIX FC2, 1 шт.
- Кабель интерфейсный, 1 шт.
- Блок питания, 1 шт.
- Крепление на веху, 1 шт.
- Стилус, 1 шт.
- Программное обеспечение eField, 1 лицензия
