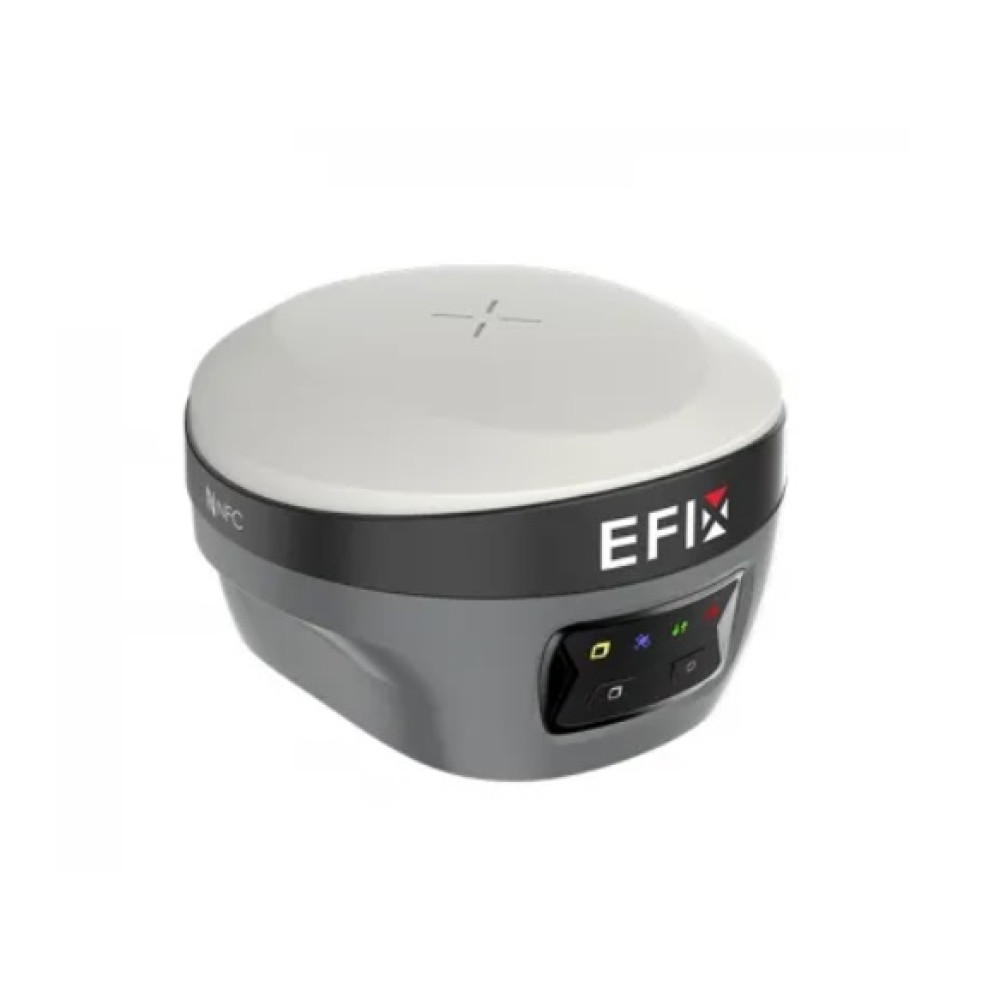

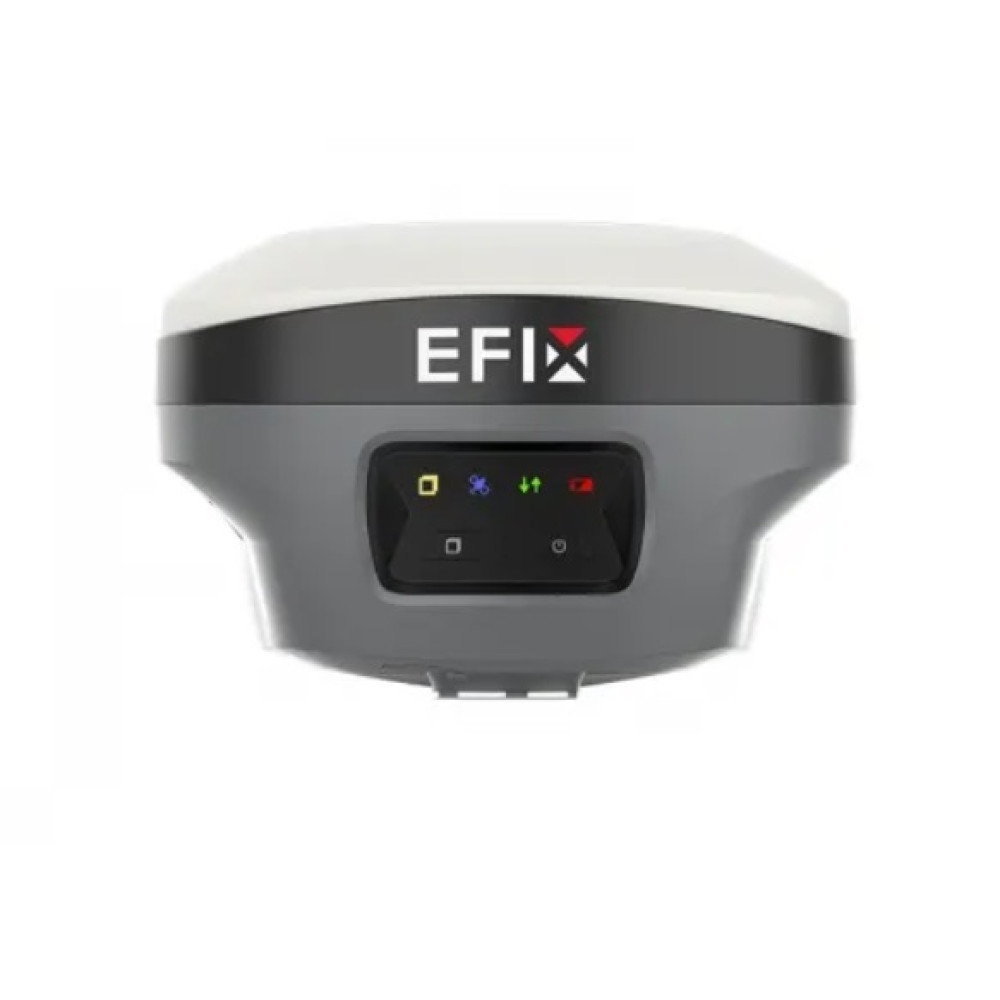

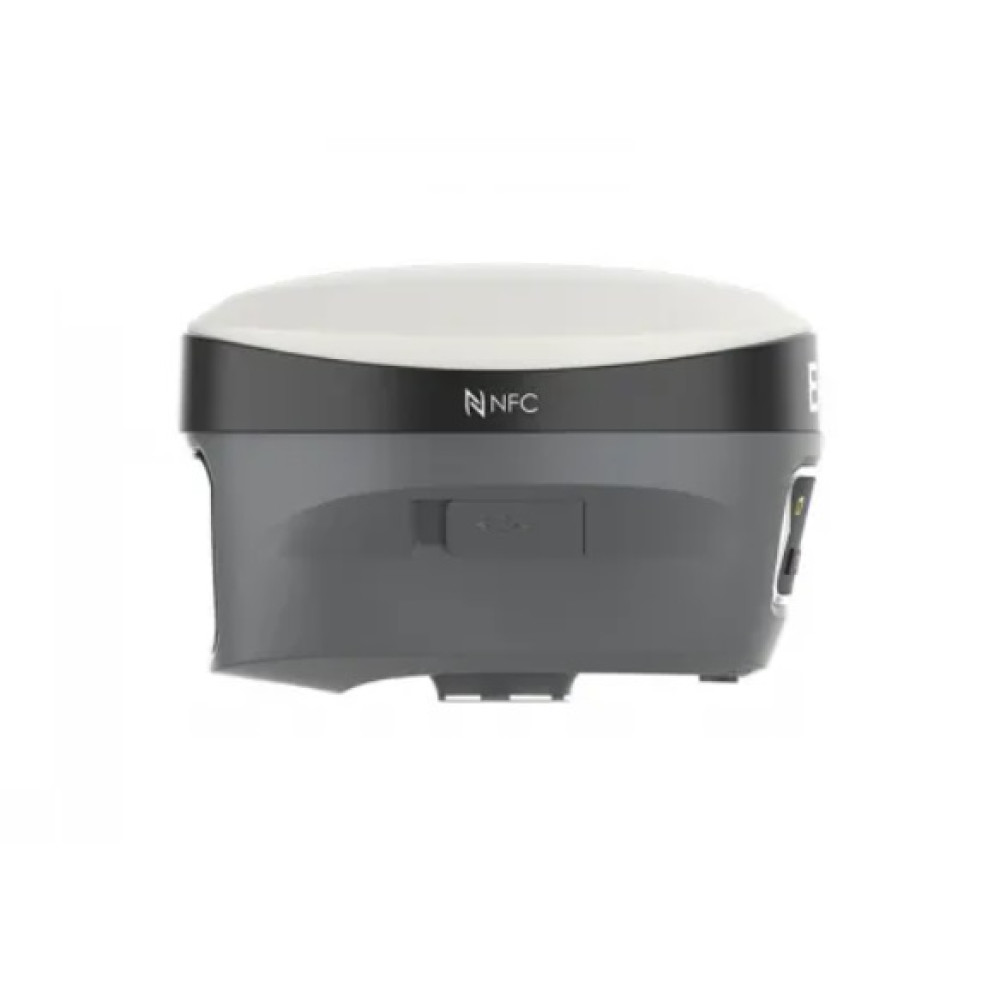

Комплект приёмник EFIX F8L с EField

Комплект приёмник EFIX F8L с ПО eField это ГНСС-приёмник, который берёт координаты RTK с погрешностью 8 мм плюс 1 мм на километр в плане и умеет то, чего обычный ровер не умеет: измеряет недоступную точку зелёным лазером на 50 метров и выносит проект в дополненной реальности прямо на картинке с камеры.

Инерциальный модуль работает на частоте 200 Гц и держит наклон вехи до 60 градусов, поэтому по уровню вы веху больше не выставляете. Прибор весит 800 граммов.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в смене.

• Точность RTK 8 мм плюс 1 мм на километр в плане и 15 мм плюс 1 мм по высоте, этого хватает для выноса в натуру и исполнительной съёмки.

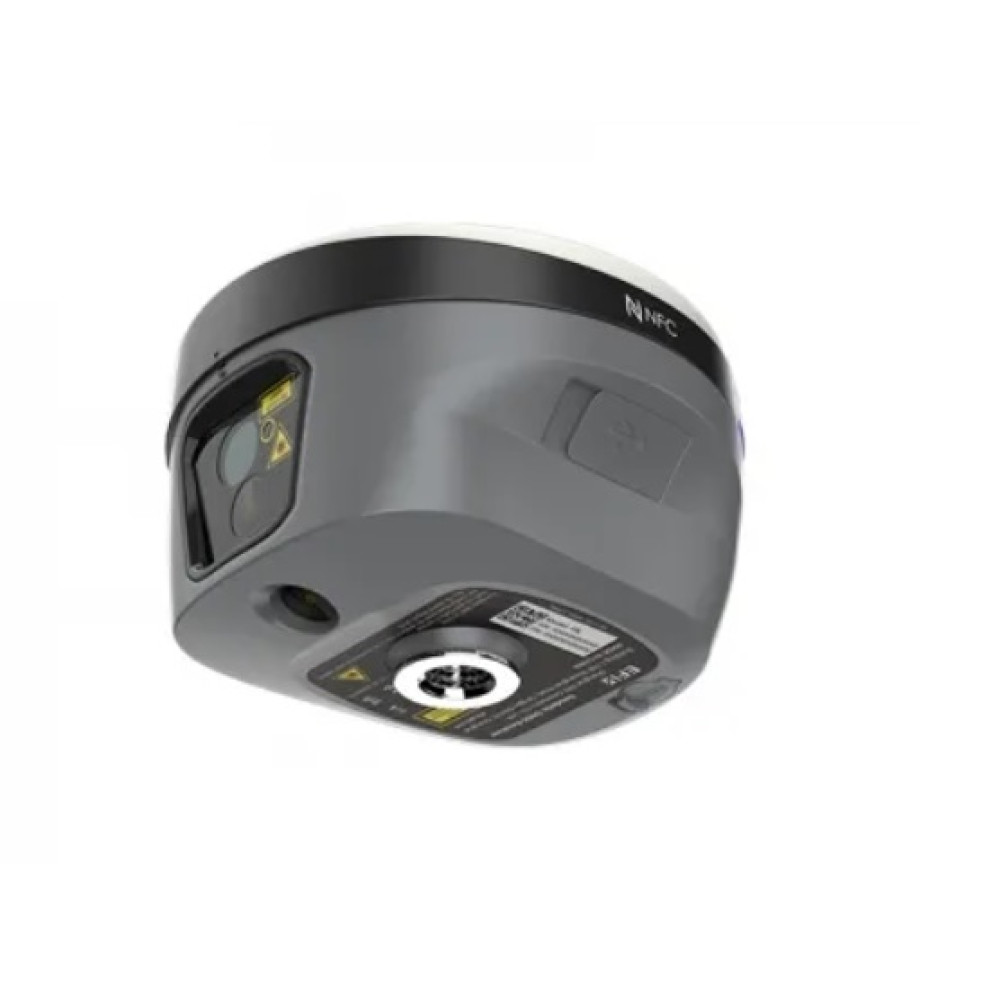

• Зелёный лазер класса 3R на 50 метров снимает точку, к которой не подойти: угол за забором, кромку кровли, элемент над водой.
• Инерциальный модуль на 200 Гц с наклоном до 60 градусов, инициализация не требуется вручную, веху вы держите как удобно.
• Две камеры на 5 и 2 Мп с полем зрения 75 градусов дают вынос в дополненной реальности: направление на точку видно прямо на видео.
• 1608 каналов и приём GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC и SBAS, решение держится в застройке и под кронами.
• Работа до 20 часов от аккумулятора 4900 мА·ч и зарядка через USB Type-C, прибор дозаряжается от повербанка прямо в поле.
• Защита IP68, ударопрочность IK08 и падение с 2 метров, рабочий диапазон от минус 40 до плюс 65 градусов.

Для каких работ применяется ГНСС-приёмник

Основные задачи это вынос в натуру и исполнительная съёмка. Приёмник ставят на разбивку осей, коммуникаций и точек фундамента, а потом им же принимают выполненное, потому что точность RTK 8 мм плюс 1 мм на километр закрывает допуски по этим работам. Топографическая съёмка и инженерно-геодезические изыскания идут в темпе шага, а статика с погрешностью 2,5 мм плюс 0,5 мм на километр в плане позволяет создать съёмочное обоснование тем же прибором.

Лазерный дальномер меняет сценарий там, где к точке физически не подойти. Углы зданий за ограждением, опоры и элементы конструкций на высоте, кромка водоёма, точки на действующей проезжей части: вы наводите луч и получаете координату, не выходя на опасный участок. Вынос в дополненной реальности ускоряет разбивку на площадке, потому что исполнитель идёт на подсказку поверх реального изображения, а не сверяет цифры невязки.

Работать можно одному. Управление идёт с полевого контроллера с программой eField на Android, освоение занимает один выезд после обучения. Кадастровые работы и вынос границ закрываются в режиме ровера от сети постоянных станций, а на объекте без связи собирается схема база плюс ровер по радиоканалу в диапазоне от 410 до 470 МГц.

Обучение, аренда и поверка

Приёмник покупают на несколько сезонов, и вопрос обычно не в самом приборе, а в том, что будет вокруг него.

Учим работать и с приёмником, и с полевым ПО eField: как поднять базу, как подключиться к сети поправок, как снимать точки лазером, как пользоваться выносом в дополненной реальности и как выгрузить статику в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

ГНСС-приёмник можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
