Полный комплект оборудования трассоискателя Российского производства, необходимого для нахождения, трассировки и диагностики коммуникаций, сделанных из любого материала

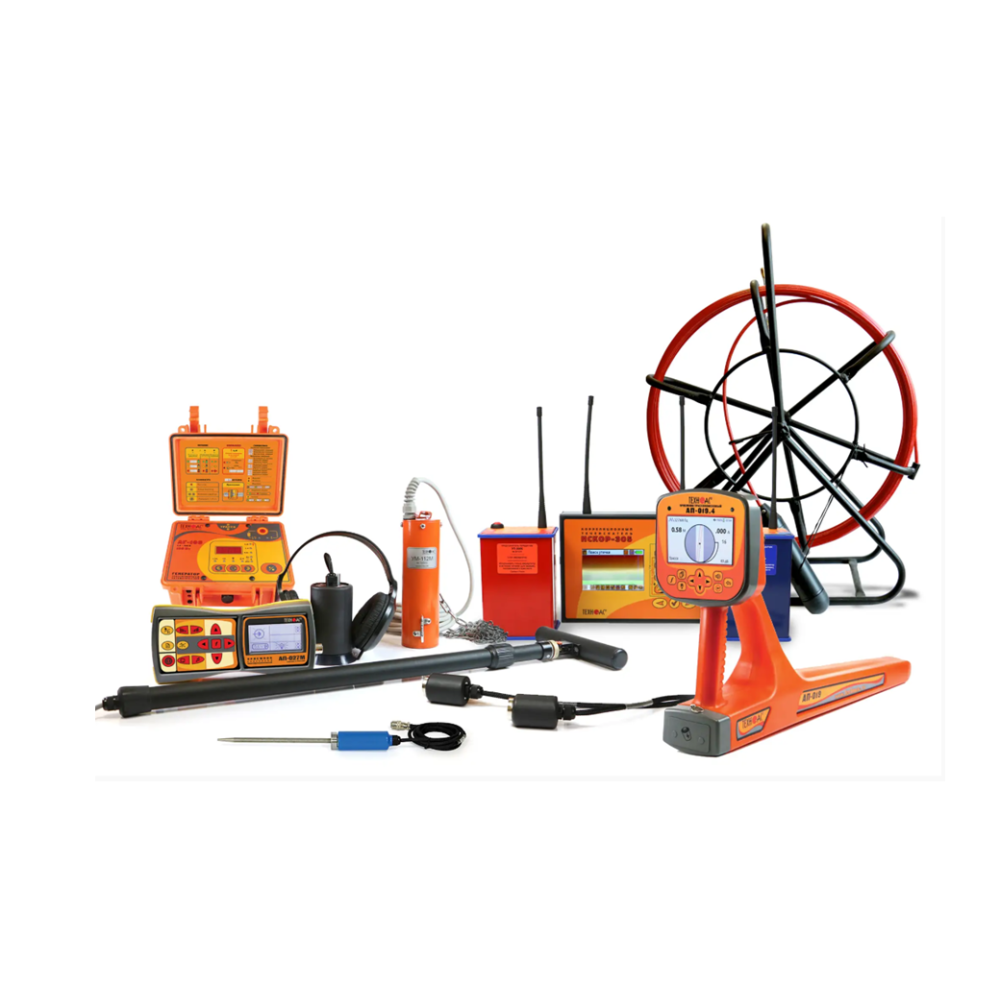

Не просто трассоискатель, а портативная лаборатория для сетей - ИСКОР-359.50Ц
Полный комплект оборудования, необходимого для нахождения, трассировки и диагностики коммуникаций, сделанных из любого материала. Рекомендуется к использованию в тепловых сетях и в предприятиях сферы ЖКХ.Точно и быстро определяет положение кабелей, металлических, чугунных и ПВХ труб. Позволяет диагностировать утечки воды и теплоносителя с высокой точностью двумя методами – акустическим и корреляционным.Поиск и трассировка ПВХ, асбестовых и чугунных труб осуществляется с применением двух методов – акустического и электромагнитного, путем помещения в трубу специального зонда-генератора.
Назначение портативной лаборатории для теплосетей ИСКОР-359.50Ц
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций.
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд».
- Диагностика запорной арматуры.
- Уточнение местам утечки акустическим течеискателем.
- Нанесение трассы коммуникации на карту.
- Поиск повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Комплект корреляционно-акустический с двумя радиоканалами, c возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
Функции, выполняемые корреляционным течеискателем Искор-359КД
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
- Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания.
- Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД».
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
- Диагностика запорной арматуры.
- Сохранение координат трассируемой коммуникации для последующего нанесения на карту.
Основные преимущества корреляционного течеискателя Искор-359КД
- Наличие радиоканалов (дальность связи до 1000 метров).
- Высокая помехозащищенность.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
- Проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания.
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».
Применение корреляционного течеискателя Искор-359КД
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Рекомендуемые области применения корреляционного течеискателя Искор-359КД
- Теплосети.
- Водоканал.
- Продуктопроводы.
Характеристики
Модель
ИСКОР-359.50Ц
Дисплей
графический, TFT, 320х480 точек
Диапазон частот «Широкая полоса»
0,05…7,00 кГц;7,00…14,00 кГц
Степень защиты корпуса
IP65
«Антенные» режимы
8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы: «Антенные» режимы
встроенная передающая антенна «LC»
Режимы «модуляции» (сигналы специальной формы)
- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);- длительность посылки 0,1 сек.;- частота следования посылок 1 Гц
Ограниченный программой при ручном повышении, ≥
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
В зависимости от «модуляции», ≥
150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
Ограниченная программой, ≥
50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
Автономный аккумулятор
«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Автоматические выключения прибора
при напряжении питания < 8 В
Выходной усилитель мощности
модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы
отдельные светодиоды, обозначающие параметры и режимы
Габаритные размеры электронного блока (кейса), не более, мм
250х220х120
Вес электронного блока, не более, кг
3,8
Согласование с нагрузкой
автоматическое – до достижения тока в нагрузке:- ≥ 0,1 А – всегда «по умолчанию»;- «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»);- «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерацииили до достижения предела энергопотребления определяемого программой
Нагрузка «кабель выходной» или «клещи»
512 / 1024 / 8192 / 32768
«Ударный» режим
- «УР» - генерация импульсов управления ударным механизмом;- три разновидности силы удара: «слабый», «средний», «сильный»;- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥
0,1 - всегда при включении питания
Рабочий диапазон питающих напряжений, В
минимально допустимое напряжение 10
Устройство зарядное
- заряжает до напряжения 14,6 В током до 10 А;- обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки)
- напряжение 10...15 В, мощность ≥ 140 Вт;- например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл»)
- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Автоматическое энергосбережение в процессе генерации
автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Варианты подключения к исследуемой коммуникации
контактное подключение с возвратом тока через землю
Классификация по ГОСТ Р 51318.22-2006
класс А
Допустимый диапазон температур окружающей среды при эксплуатации, °С
от -25 до +45
Частоты фильтров
50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот «Две частоты»
1024 / 2048 Гц
Длина диагностируемого участка трубопровода, мВнимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров.
от 10 до 1000
Диаметр трубопровода, мм
от 25 до 800
Давление в трубопроводе, атм
не менее 1,5
- от 10 до 250 м
не более ±5
- от 250 до 500 м
не более ±10
- от 500 до 1000 м
не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин: - от 10 до 250 м
не более 3
Время построения корреляционной функции при усреднении по 60 измерениям, мин: - от 250 до 500 м
не более 4,5
Время построения корреляционной функции при усреднении по 60 измерениям, мин: - от 500 до 1000 м
не более 4,5
- фильтр нижних частот, кГц
1,0; 1,5; 2,2
- фильтр верхних частот, кГц
0,3; 0,4; 0,5
- цифровой фильтр, Гц
от 65 до 4500
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м
не менее 500
Электропитание
встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час
не более 6
- в нормальных условиях
не менее 8
- при пониженной температуре -25°С
не менее 6
Средняя наработка на отказ, час
не менее 2000
- акустического датчика АДК-305
IP65
- предусилителя-передатчика УП-305
IP51
- корреляционного приемника КП-305, источника питания, зарядного устройства
IP42
Габаритные размеры, мм: - акустического датчика АДК-305
Ø36, Н=68, Lкабеля=5 м
Габаритные размеры, мм: - предусилителя-передатчика УП-305
135x95x78
- корреляционного приемника КП-305
152x203x51
Масса, кг: - акустического датчика АДК-305
0,3
Масса, кг: - предусилителя-передатчика УП-305
0,9
Масса, кг: - корреляционного приемника КП-305
1,3
Условия эксплуатации: Допустимый диапазон температур окружающей среды при эксплуатации, °С
-30…+60
