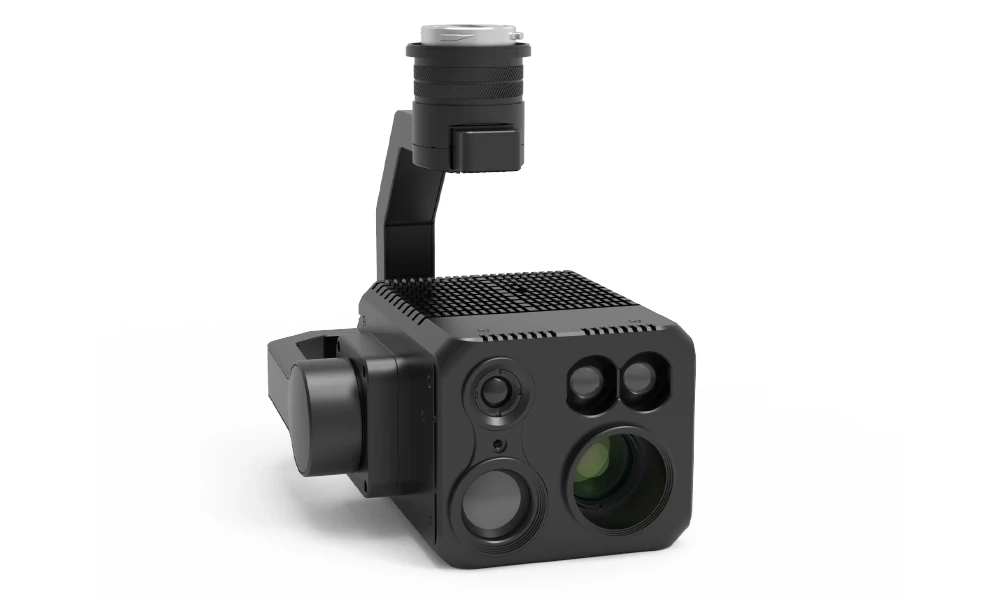

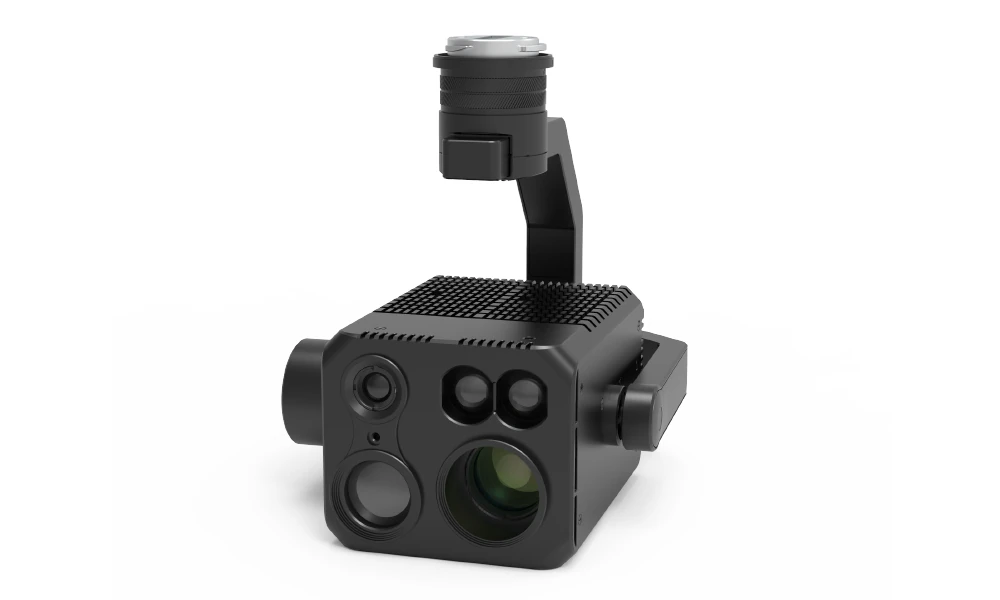

Ультрафиолетовая камера Compound UV20 для БПЛА
Compound UV20 несёт четыре сенсора: ультрафиолетовый, тепловой, видимого диапазона с десятикратным зумом и лазерный дальномер. Ключевой здесь первый: ультрафиолетовый канал видит коронные и частичные разряды на высоковольтном оборудовании, которые не различает ни обычная камера, ни тепловизор.
Как работает ультрафиолетовый канал
Разряд на дефектном изоляторе или в месте нарушения изоляции излучает в ультрафиолете. Сенсор работает в диапазоне от 240 до 280 нанометров, который называют солнечно-слепым: солнечный свет в этой полосе поглощается атмосферой и до земли не доходит. Поэтому камера фиксирует только собственное излучение разряда, причём днём, без затемнения объекта. Разрешение канала 720 на 576 точек.
Почему тепловизора недостаточно
Тепловизор находит дефект, когда он уже разогрелся, то есть на поздней стадии. Частичный разряд начинается задолго до заметного нагрева. Связка двух каналов позволяет поймать проблему раньше и подтвердить её вторым методом. Тепловой сенсор имеет разрешение 640 на 512 и диапазон измерения от минус 20 до плюс 150 градусов.
Видимый канал и дальномер
Камера видимого диапазона на 8 мегапикселей с разрешением 3264 на 2448 и десятикратным оптическим зумом привязывает найденный дефект к конкретному узлу конструкции. Лазерный дальномер работает на дистанции до 45 метров.
Параметры
Масса 850 граммов, защита IP45, карта microSD до 128 гигабайт. Подвес трёхосевой с точностью стабилизации 0,01 градуса, крепление DJI X-Port.
Область применения
Диагностика высоковольтных линий и подстанций, поиск дефектных изоляторов, раннее обнаружение лесных пожаров по ультрафиолетовому излучению пламени.
