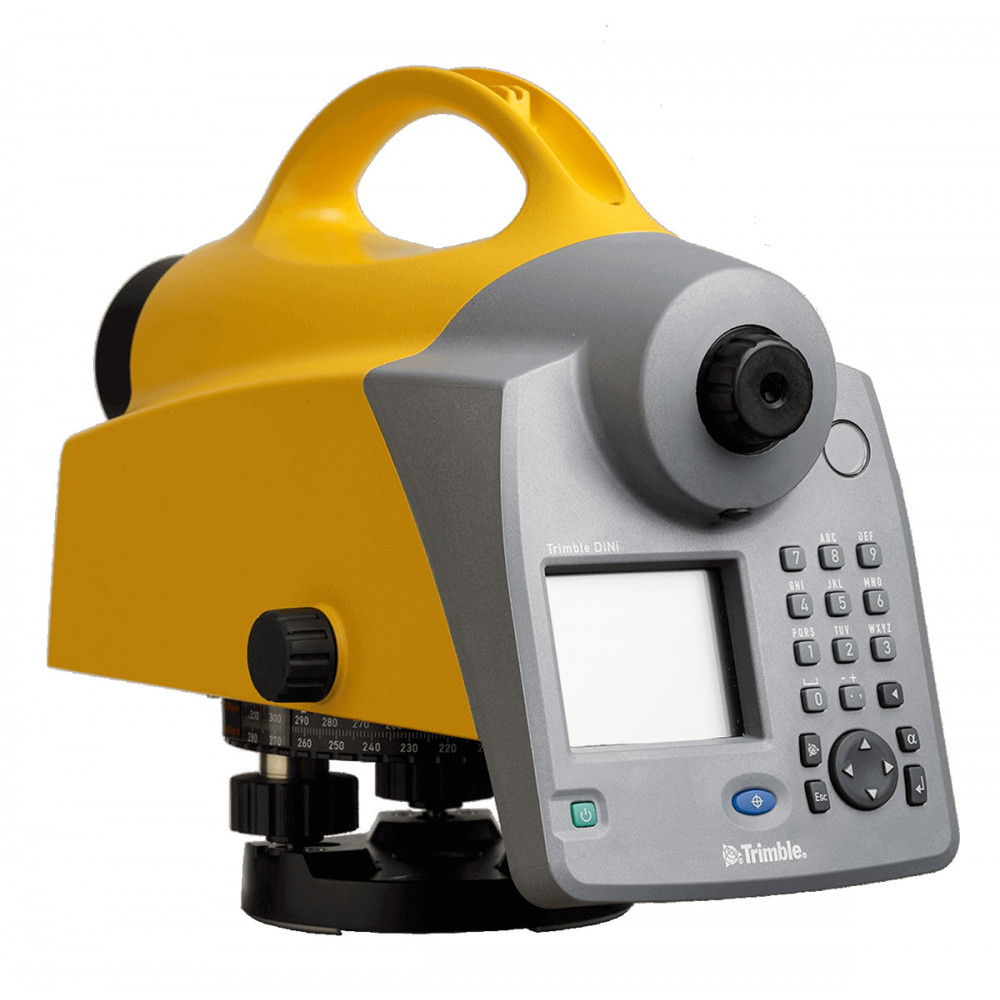

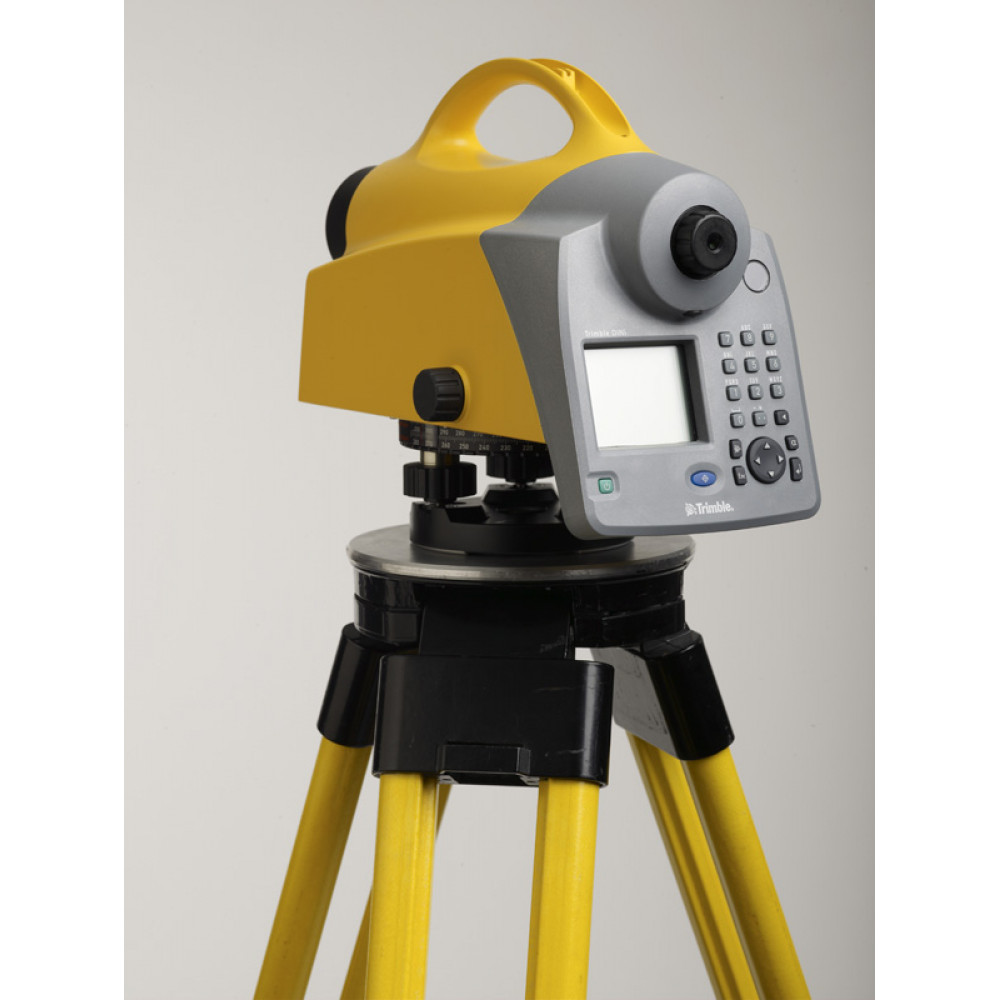

Цифровой нивелир Trimble DiNi 0.3

Цифровой нивелир Trimble DiNi 0.3 берёт превышения со средней квадратической погрешностью 0,3 миллиметра на километр двойного хода при работе с инварной рейкой. Отсчёт снимается автоматически со штрих-кодовой рейки, поэтому ошибок чтения и описок в журнале не бывает.

Прибору хватает участка рейки длиной 30 сантиметров, это наименьшее значение в отрасли. За счёт этого станций на ходе получается примерно на 20 процентов меньше, а нивелирование идёт на 60 процентов быстрее, чем обычным оптическим прибором с компенсатором.

Полный список параметров смотрите во вкладке с характеристиками. Значения приведены по официальному даташиту Trimble на серию DiNi.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Средняя квадратическая погрешность 0,3 мм на километр двойного хода с инварной рейкой, 1,0 мм со стандартной штрих-кодовой и 1,5 мм при визуальном отсчёте. Этого хватает для нивелирования I и II класса.
• Дискретность отсчёта по высоте 0,01 миллиметра, по расстоянию 1 миллиметр. Одно измерение занимает 3 секунды.
• Электронные измерения работают от 1,5 до 100 метров, визуальные от 1,3 метра. Расстояние до рейки прибор меряет сам с погрешностью 20 мм по инварной рейке и 25 мм по стандартной.
• Поле электронного измерения всего 0,3 метра. Закрывающая рейку трава, ветки или пересечённый рельеф мешают меньше, а в тоннеле достаточно подсветить небольшой участок рейки.

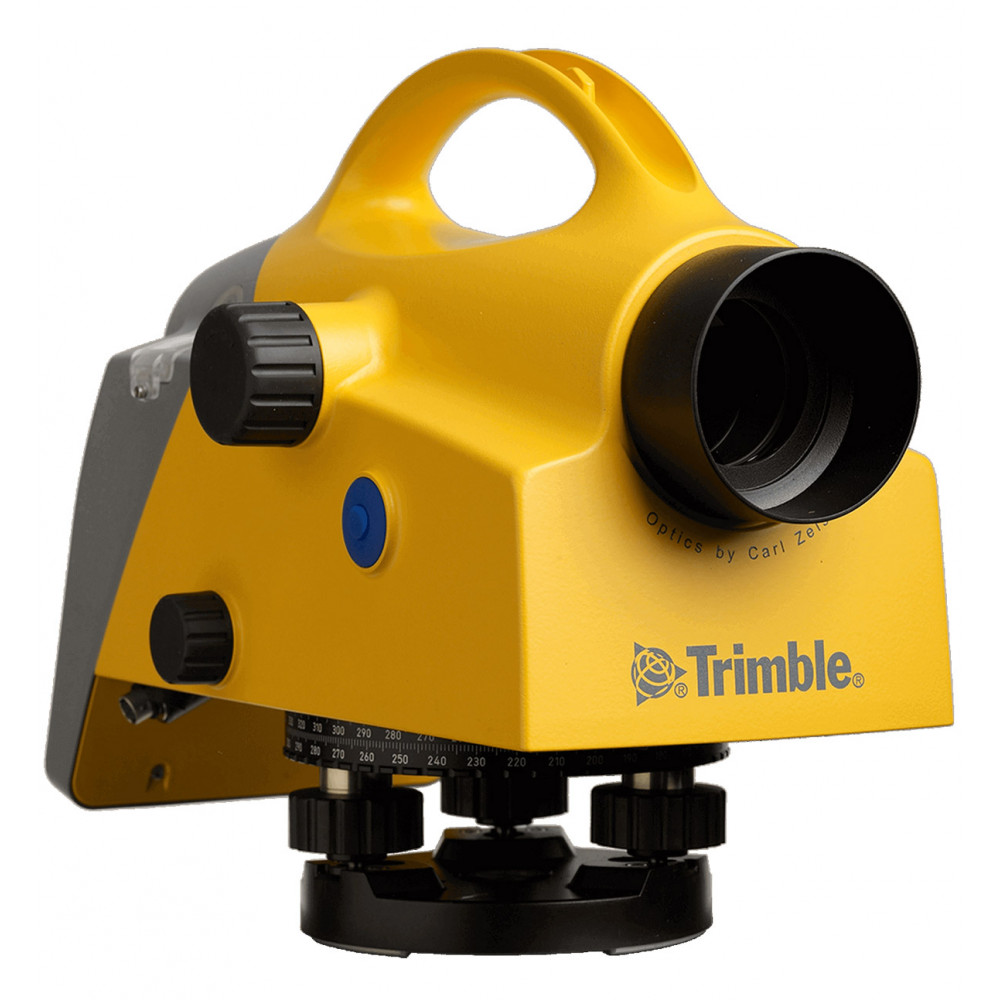

• Труба с увеличением 32 крат и объективом 40 мм, оптика Carl Zeiss. Компенсатор работает в диапазоне ±15 угловых минут с точностью установки ±0,2 секунды.

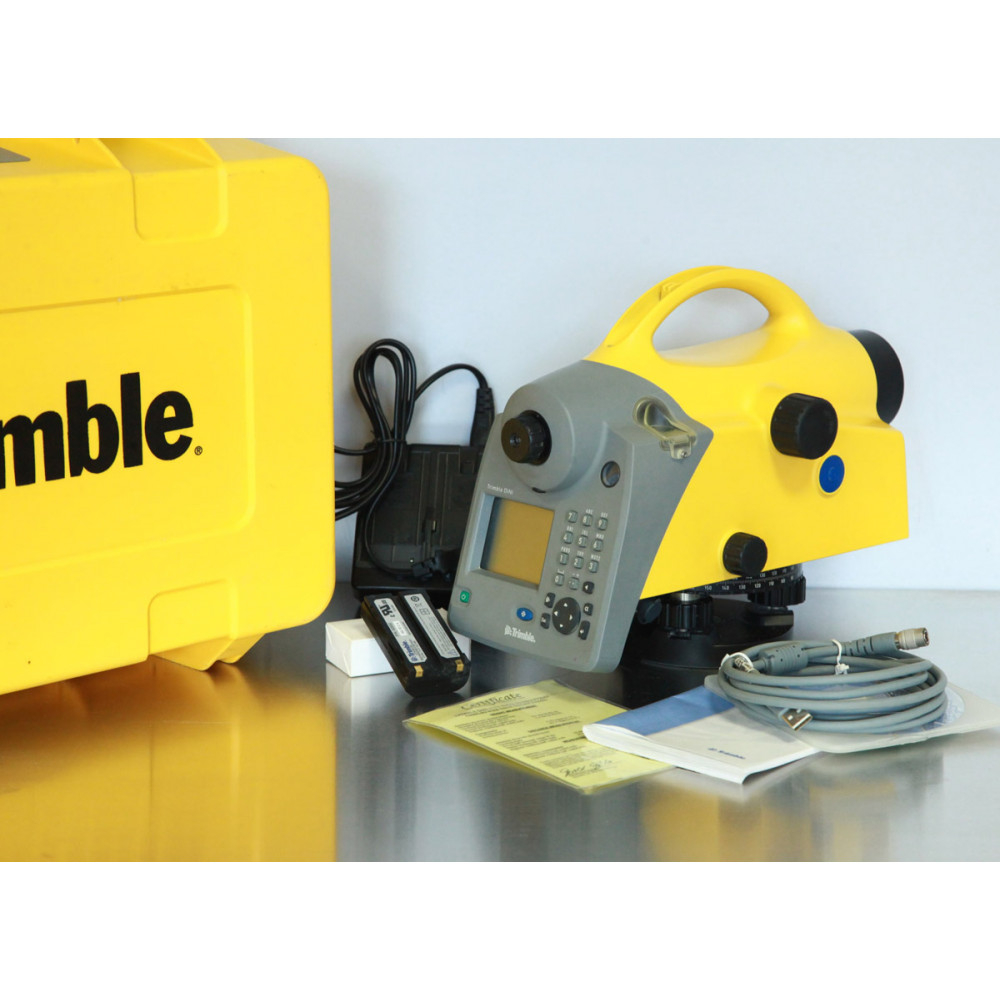

• Память на 30 000 строк, поддержка обычных USB-флешек и двусторонний обмен с компьютером. Прибор пишет к измерениям время и температуру.

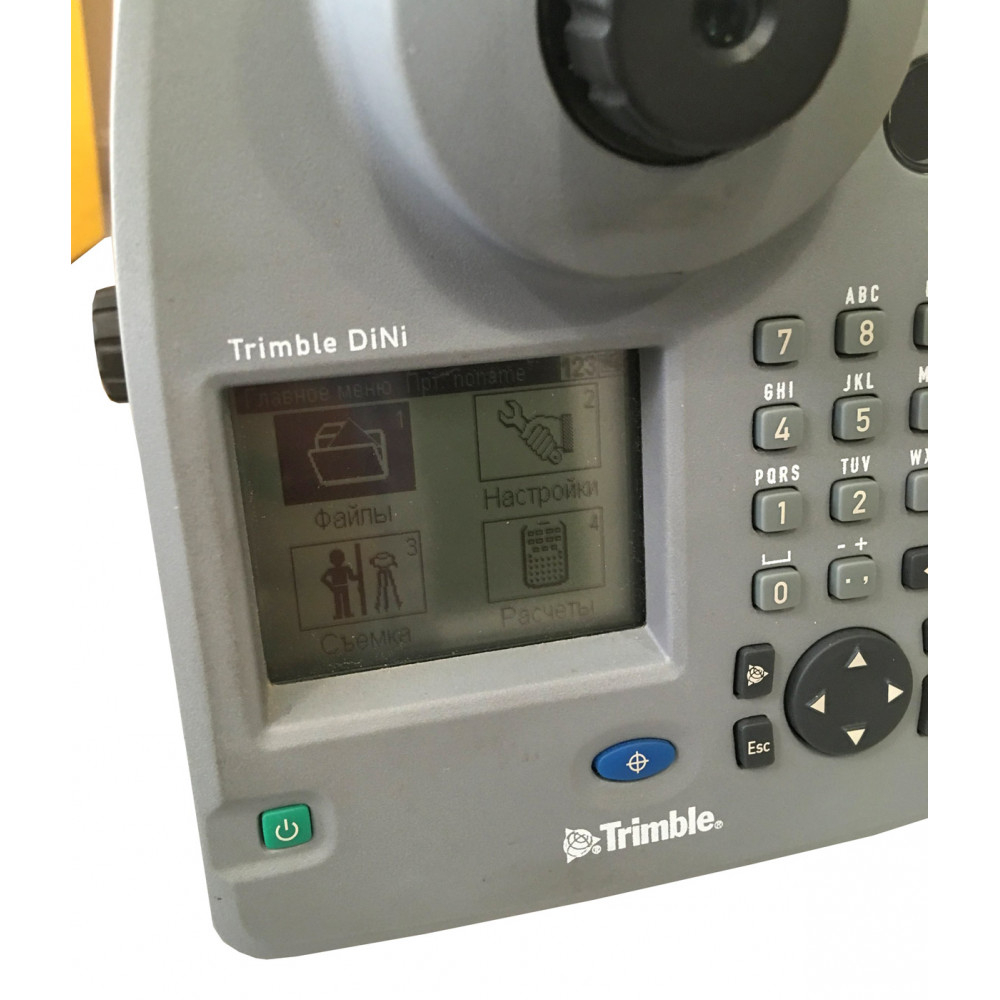

• Встроенные программы: отдельные измерения со станцией и без неё, вынос отметки, нивелирование по ходу с промежуточным визированием, уравнивание хода. Методики ЗП, ЗППЗ, ЗПЗП, ЗЗПП, ПЗЗП и те же с чередованием порядка.
• Аккумулятор литий-ионный на 7,4 В и 2,4 А·ч держит около трёх дней работы. Масса 3,5 кг, защита IP55, рабочий диапазон от минус 20 до плюс 50 градусов.

Паспортная точность 0,3 мм достигается только с инварной рейкой. На стандартной фиберглассовой рейке прибор даёт 1 мм, и это тоже хороший результат, но для нивелирования высших классов рейку берут инварную.

Для каких работ применяется нивелир

Первое направление это высотное обоснование и нивелирование высших классов. Прибор создаёт и сгущает высотную сеть, ведёт ходы I и II класса, где ручной отсчёт по рейке уже не обеспечивает нужной надёжности.

Второе направление это наблюдения за осадками зданий и сооружений. Цифровой отсчёт исключает субъективность наблюдателя, поэтому циклы сравнимы между собой, а запись времени и температуры помогает объяснять расхождения.

Третье направление это точное нивелирование поверхностей и профилей: плоские и наклонные площадки, задание уклонов, продольные профили, монтаж оборудования и путей.

Работают вдвоём: один у прибора, второй с рейкой. Отсчёт снимается одним нажатием клавиши, результат сразу пишется в память, и переписывать журнал в камералке не нужно.

Обучение, аренда и поверка

Прибор высокоточный, и результат здесь зависит от методики не меньше, чем от самого нивелира.

Учим работать с прибором и с методиками ходов: как выбрать схему ЗППЗ или с чередованием под класс работ, как контролировать невязку по ходу, как вести наблюдения за осадками циклами и как выгружать данные в камеральные программы. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Нивелир можно взять в аренду. Для разовой задачи вроде цикла наблюдений это часто выгоднее покупки.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
