трассотечеискатель УСПЕХ ТПТ-278

Назначение трассотечеискателя Успех ТПТ-278

• Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 5 км от места подключения генератора.
• Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
• Определение мест повреждения кабельных линий электромагнитным и акустическим методами.
• Обследование участков местности перед проведением земляных работ.
• Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
• В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.

Особенности трассотечеискателя Успех ТПТ-278

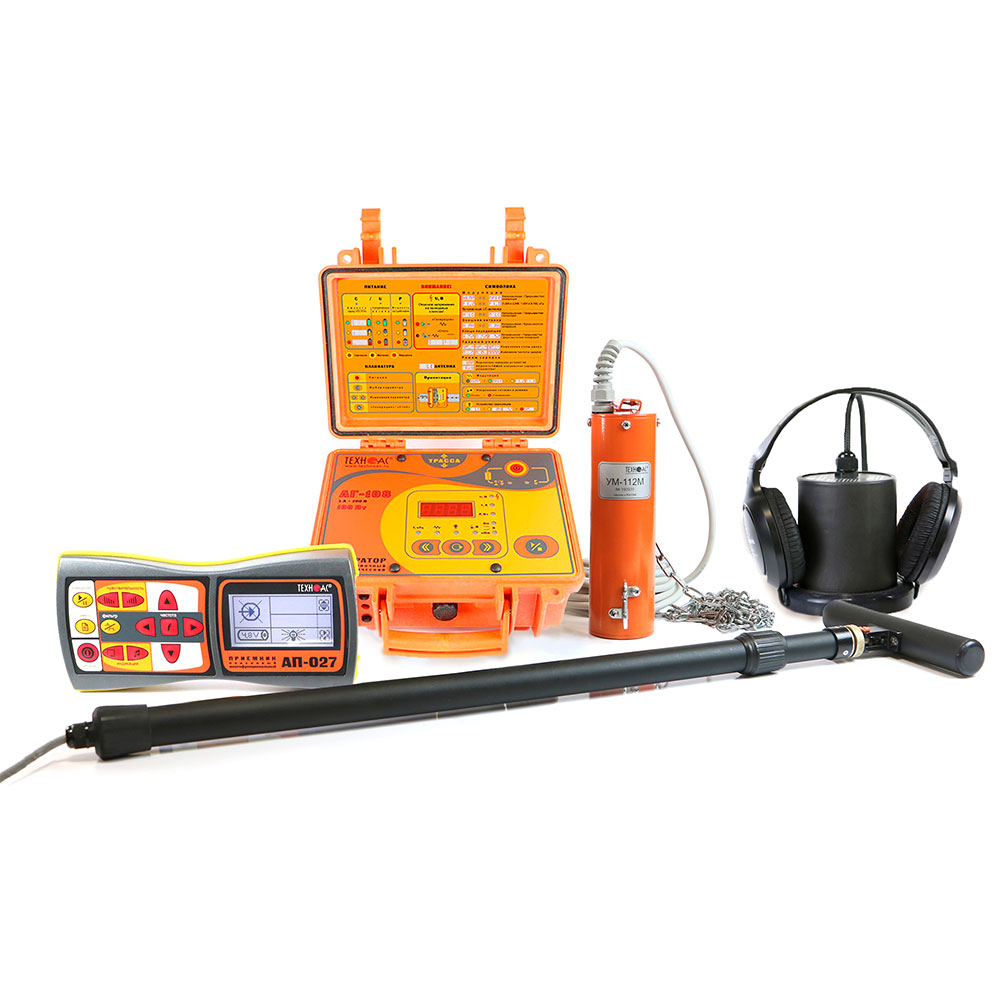

Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-278 – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

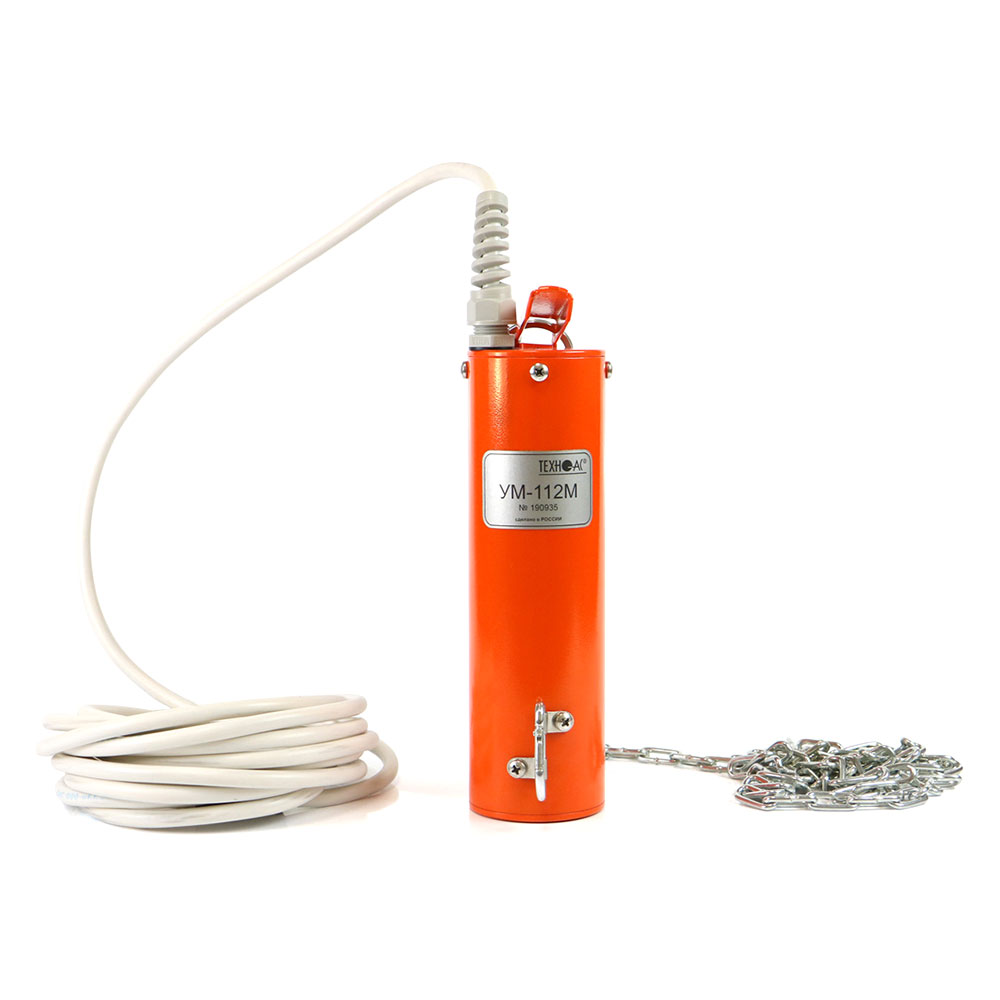

• Использованием в работе генератора переменной мощности АГ-108 и механизма ударного УМ-112М (единственного в России).
• Полным отсутствием паразитных наводок на соседние объекты (трубы).
• Очень высокой точностью локализации.

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.).

2. Трассоискатель с электромагнитным датчиком

• Возможность выбора мощности.
• Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
• Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
• Длительное время работы.

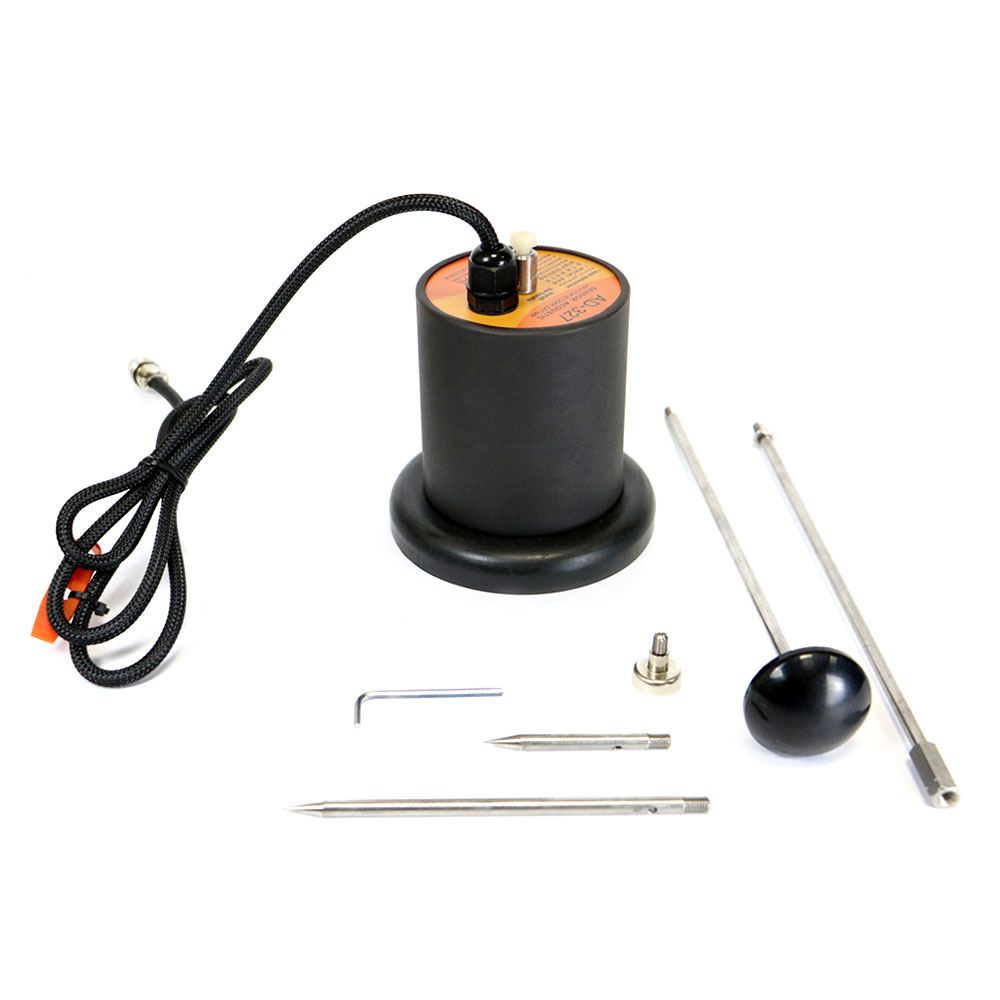

3. Течеискатель с акустическим датчиком

• Высокая чувствительность акустического датчика.

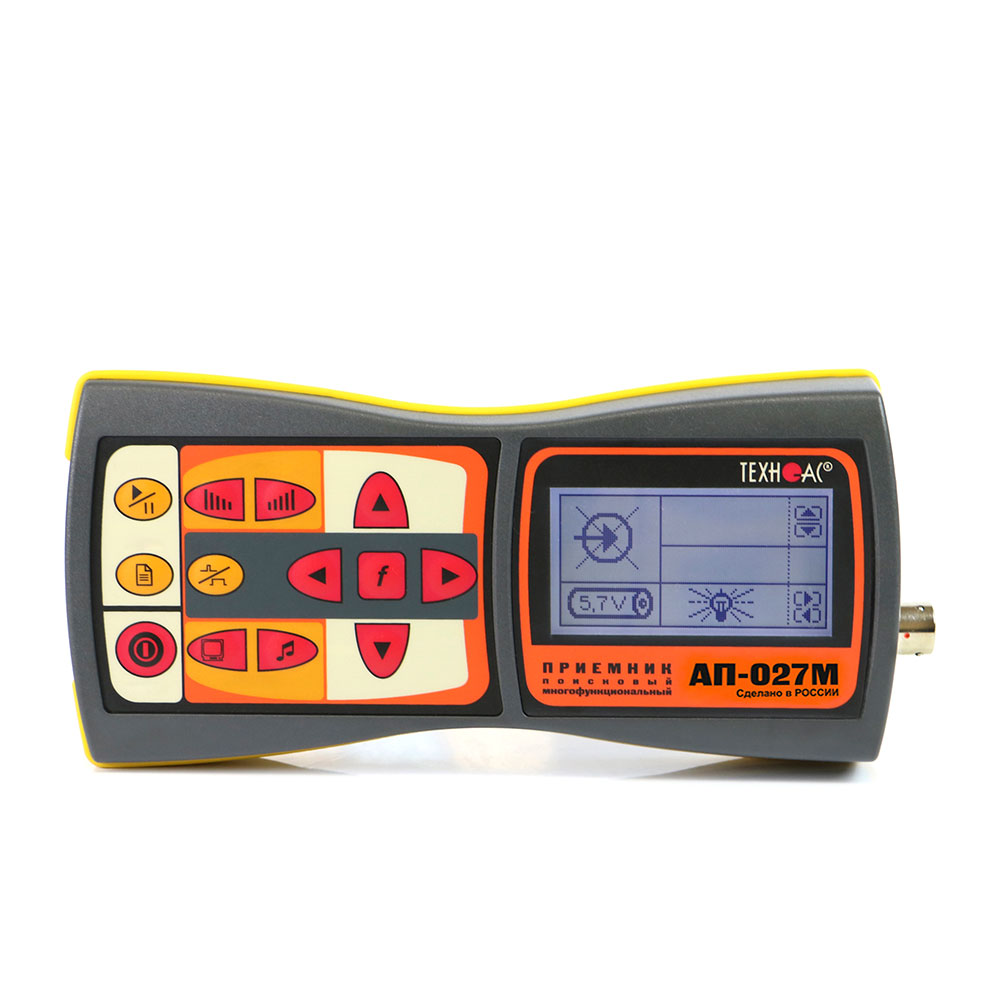

Особенности приемника АП-027М

• Цифровой трассопоисковый приемник.
• Большой ЖК дисплей с переключаемыми режимами работы и индикации.
• Отображение частотного спектра входного сигнала.
• Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
• Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
• При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
• При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
• Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-108

• Встроенный заряжаемый аккумулятор.
• Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
• Максимальное выходное напряжение до 200 В.
• Возможность работы от внешнего аккумулятора или от сети ~220 В.
• Реализовано несколько видов защиты от недопустимых факторов.
• Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
• Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
• Ударный режим - генерация импульсов управления ударным механизмом.
• Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
• Ручное уменьшение/увеличение мощности после автосогласования.
• Небольшие габариты и вес.

Рекомендуемые области применения трассотечеискателя Успех ТПТ-278

• Теплосети.
• Водоканал.
• Газораспределительные сети.
