Описание кабелетрассоискателя Успех 4.120ДТрассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.Назначение кабелетрассоискателя Успех 4.120Д
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

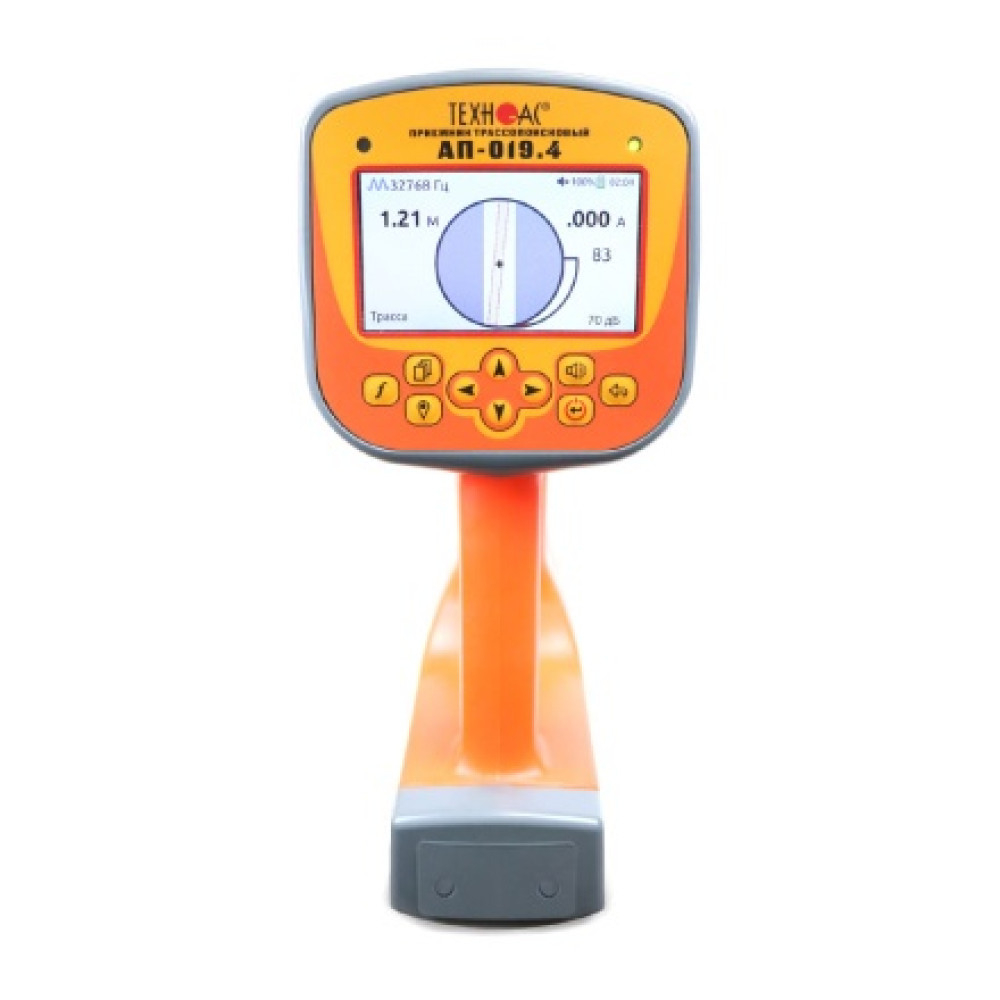

Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Особенности генератора АГ-120ТМ
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Режимы работы:
- Режим "Трасса"
- Режим "Ноль"
- Режим "Пик"
- Режим "График Макс"
- Режим "График Мин"
- Режим "Мин/Макс"

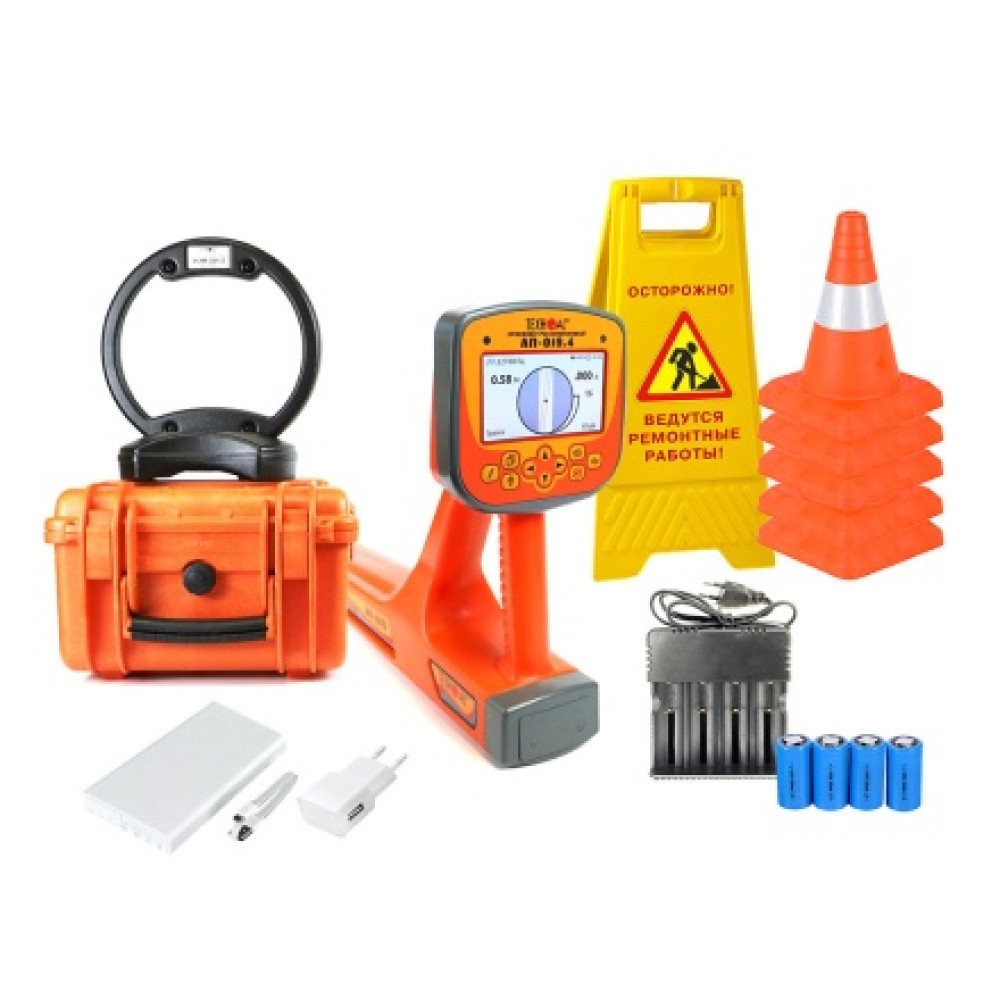

Комплектация кабелетрассоискателя Успех 4.120Д 1 Трассопоисковый приемник АП-019.4 - 1 шт. 2 Генератор трассировочный АГ-120ТМ - 1 шт. 3 Индукционная антенна ИЭМ-301.3 - 1 шт. 4 Устройство зарядное AG120.02.100 - 1 шт. 5 Кабель для подключения к внешнему аккумулятору АГ120.02.020 - 1 шт. 6 Кабель АГ120.02.050 - 1 шт. 7 Кабель АГ105.02.020 - 1 шт. 8 Контакт магнитный АГ120.02.090 - 2 шт. 9 Штырь заземления АГ110.02.004 - 2 шт. 10 Батарейки для приемника - 4 шт. 11 Зарядное устройство HD-8992A - 1 шт. 12 Кабель USB 2,0 AM-mini USB 1 м - 1 шт. 13 Колпачок изоляционный d=8 мм - 2 шт. 14 Power bank, 20 000 mAh - 1 шт. 15 Конус дорожный, высота 30 см - 5 шт. 16 Аварийный знак "Люк открыт" или "Идут работы" - 1 шт. 17 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) - 1 шт. 18 Сумка для генератора АГ-120ТМ (чехол 53181) - 1 шт. 19 Сумка для приемника (чехол 53212) - 1 шт. 20 Сумка для комплекта (чехол 53222) - 1 шт. 21 Руководство по эксплуатации - 3 шт. 22 Паспорт - 1 шт.
Характеристики
Модель
4.120
Источник питания
- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank)
Управление
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Габаритные размеры
330х140х700 мм
Диапазон частот «Широкая полоса»
0,05…7,00 кГц; 7,00…14,00 кГц
Количество встроенных датчиков
5
Подключаемые внешние датчики
ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
Точность определения глубины залегания
±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Визуальная индикация
цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Звуковая индикация
- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Диапазон температур эксплуатации / хранения
-30…+50 / -30…+60°С
Степень защиты корпуса
IP54
Выходной усилитель мощности
импульсный, CLASS D(BD), КПД > 80%
Габаритные размеры электронного блока (кейса), не более, мм
305х270х191
Вес электронного блока, не более, кг
14,5
Допустимый диапазон температур окружающей среды при эксплуатации
-30…+45ºС
Допустимое сопротивление нагрузки
- любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой
- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
Встроенный аккумуляторный комплект
два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Сетевой блок для работы или зарядки аккумуляторов
выходное напряжение 15 В, выходной ток 15 А max
Автоматические функции
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)
- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Частоты f1, f2, f3 («постоянные»)
200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная»)
200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режим 1
непрерывный «НП»
Режим 2
кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
Режим 3
двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
Режим 4
генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Максимальная мощность, подводимая к «рамке», не более Вт
10
Тип корпуса
пластмассовый, герметичный
Частоты фильтров
50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот «Две частоты»
1024 / 2048 Гц
Динамический диапазон входных сигналов
140 дБ
Максимальная чувствительность (33 кГц)
5 мкА на расстоянии 1 м
Управление чувствительностью (усилением сигнала)
- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса»
Определение глубины залегания коммуникации
- 0,01....30,00 м; - автоматически в режиме «Трасса»
Измерение «сигнального» тока в коммуникации
- 0,001....50,00 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации
±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами
при работе с генераторами «ТЕХНО-АС»
Режимы индикации
«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
Режим «Сон»
0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей
не менее 8 часов при яркости экрана <50%
Вес, не более
2,45 кг
- непрерывная и двухчастотная генерация
10
- кратковременные посылки
15
Задаваемый для автосогласования
десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
При автономном питании
220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В
330 (260 при «2F»)
При питании от сетевого блока
110 (90 при «2F»)
При автономном питании или от внешнего аккумулятора 21 В
150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
Максимальная выходная мощность, Вт: С добавлением внешнего аккумулятора 12 В
200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП)
100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
Непрерывная и двухчастотная генерация
1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты
11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.
25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч
8
Допустимые внешние аккумуляторы
11...14 В / 22...28 В
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)
- все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006
класс А
Конструктивные параметры: Степень защиты корпуса
IP54
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом
36
