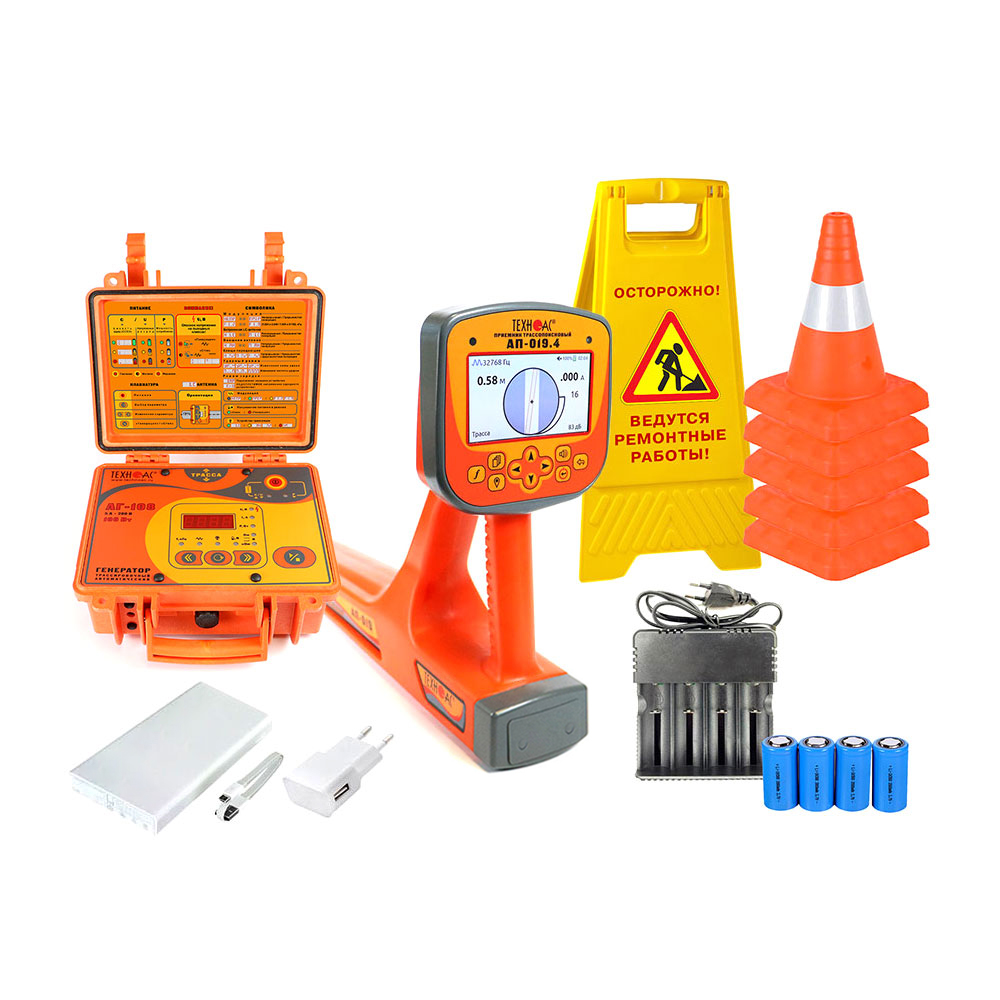

Трассоискатель Успех 4.108Д (комплект с генератором 50Ватт)Трассопоисковый комплект 4.108Д предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.
Комплект оснащен компактным автономным генератором АГ-108 (50-100Ватт) со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом. Выходная мощность генератора до 100 Вт.
Назначение трассоискателя Успех 4.108Д:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Особенности генератора АГ-108
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим - генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Режимы индикации приемника АП-019.4:
- Режим «Трасса»
- Режим «Ноль»
- Режим «Пик»
- Режим «График Макс.»
- Режим «График Мин.»
- Режим «Мин./Макс.»
- Режим «2F 1024/2048»
Характеристики
Модель
4.108Д
Источник питания
4…7 В (4 элемента тип «С»)
Масса
2,4 кг
Зарядное устройство
специальное для «LiFePO4 12B», заряжает до напряжения 14,6 В током до 10 А, обеспечивает генерацию одновременно с зарядкой
Габаритные размеры
330х140х700 мм
Квазирезонансные частоты фильтров
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)
100
Диапазон частот «Широкая полоса»
0,04…8 кГц
Диапазон частот «Радио»
8…40 кГц
Максимальный коэффициент усиления электрического тракта
100 дБ
Количество встроенных датчиков
4
Подключаемые внешние датчики
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- автоматическое - для 2D отображения «Трасса» - полуавтоматическое или ручное (по выбору) - для «Графиков» - автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы
автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала
±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов
при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Время непрерывной работы от одного комплекта щелочных батарей
не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда
после 30 минут
Диапазон температур эксплуатации / хранения
-20…60 / -30…60°С
Степень защиты корпуса
IP54
Нагрузка «клипсы» или «клещи»
512 / 1024 / 8192 / 32768
«Антенные» режимы
8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы: «Антенные» режимы
встроенная передающая антенна «LC»
Режимы «модуляции» (сигналы специальной формы)
- прерывистый «ПР» (кратковременные посылки синусоидального сигнала) - длительность посылки 0,1 сек - частота следования посылок 1 Гц
Ограниченный программой при ручном повышении, ≥
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»
В зависимости от «модуляции», ≥
48 – в двухчастотном режиме модуляции «2F»
Ограниченная программой, ≥
30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
Автономный аккумулятор
4 элемента LiFePO4 26700 3,2 В
Автоматическое управление выходной мощностью в процессе генерации
пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Автоматические выключения прибора
при напряжении питания < 8,8 В – выключение
Выходной усилитель мощности
технология - модифицированный CLASS D КПД до 85%
Светодиодные индикаторы
отдельные светодиоды, обозначающие параметры и режимы
Габаритные размеры электронного блока (кейса), не более, мм
216х180х105 мм
Вес электронного блока, не более, кг
1,8
Допустимый диапазон температур окружающей среды при эксплуатации
-30…+60°С
Условия эксплуатации: Степень защиты корпуса
IP65 (при закрытой крышке корпуса - кейса)
Наименование
Количество
Трассопоисковый приемник АП-019.1
1 шт.
Устройство зарядное АГ107.02.010
1 шт.
Кабель АГ120.02.020
1 шт.
Кабель АГ120.02.050
1 шт.
Кабель АГ105.02.020
1 шт.
Контакт магнитный АГ120.02.090
2 шт.
Штырь заземления АГ110.02.004
2 шт.
Батарейки для приемника
4 шт.
Сумка для приемника (чехол 53212)
1 шт.
Сумка для комплекта (чехол 53222)
1 шт.
Руководство по эксплуатации
3 шт.
Паспорт
1 шт.
Генератор АГ-108
1 шт.
