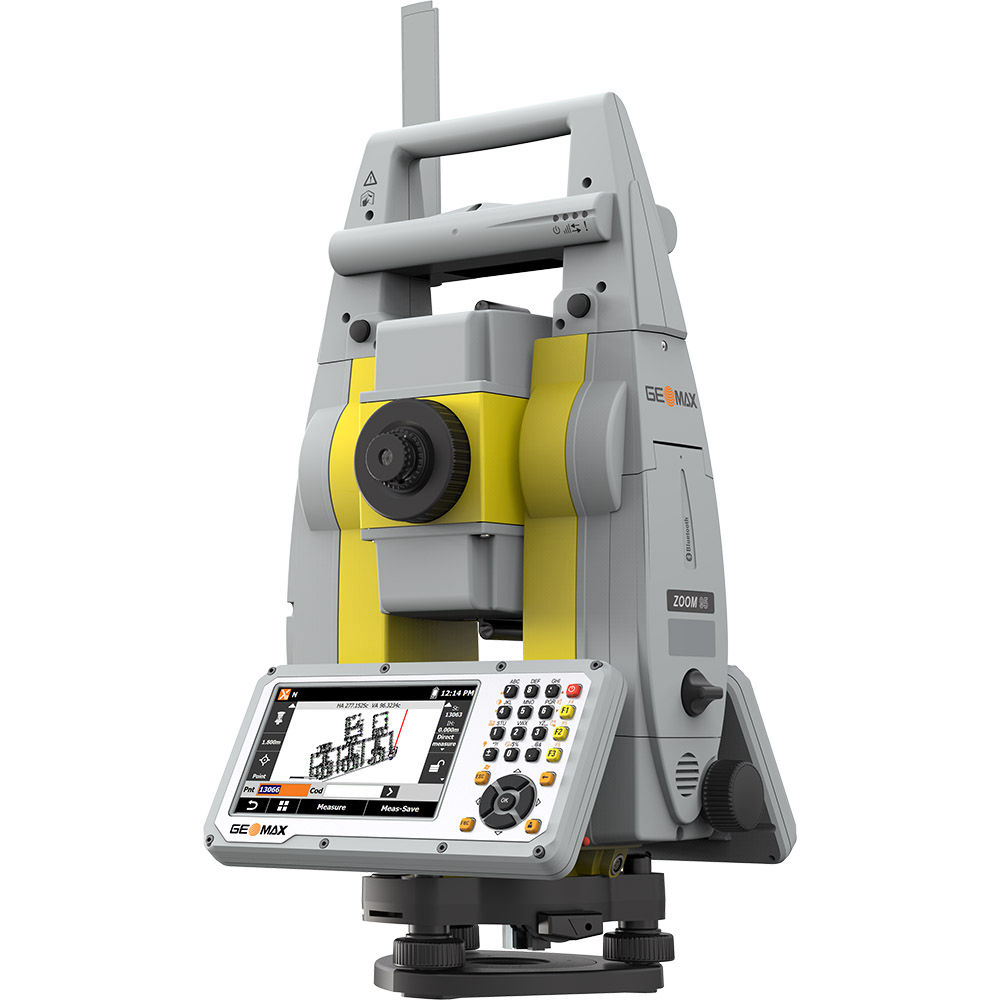

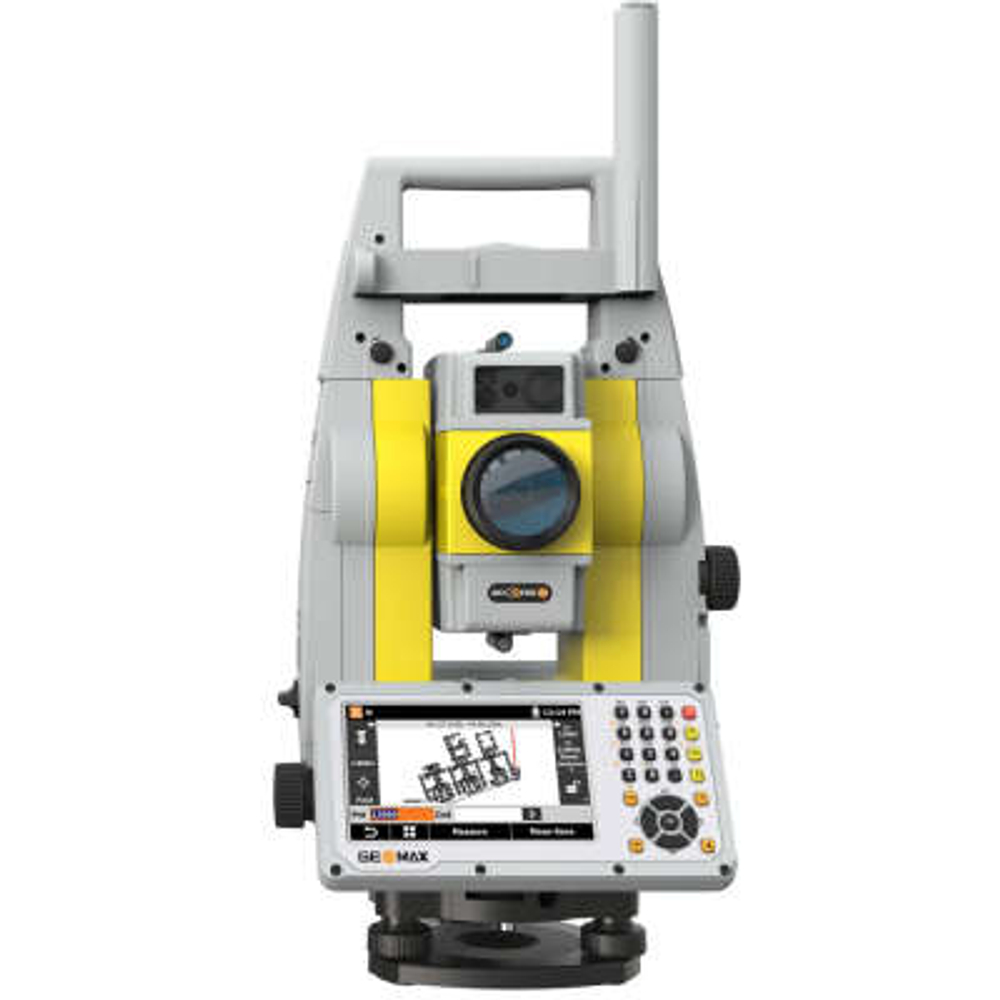

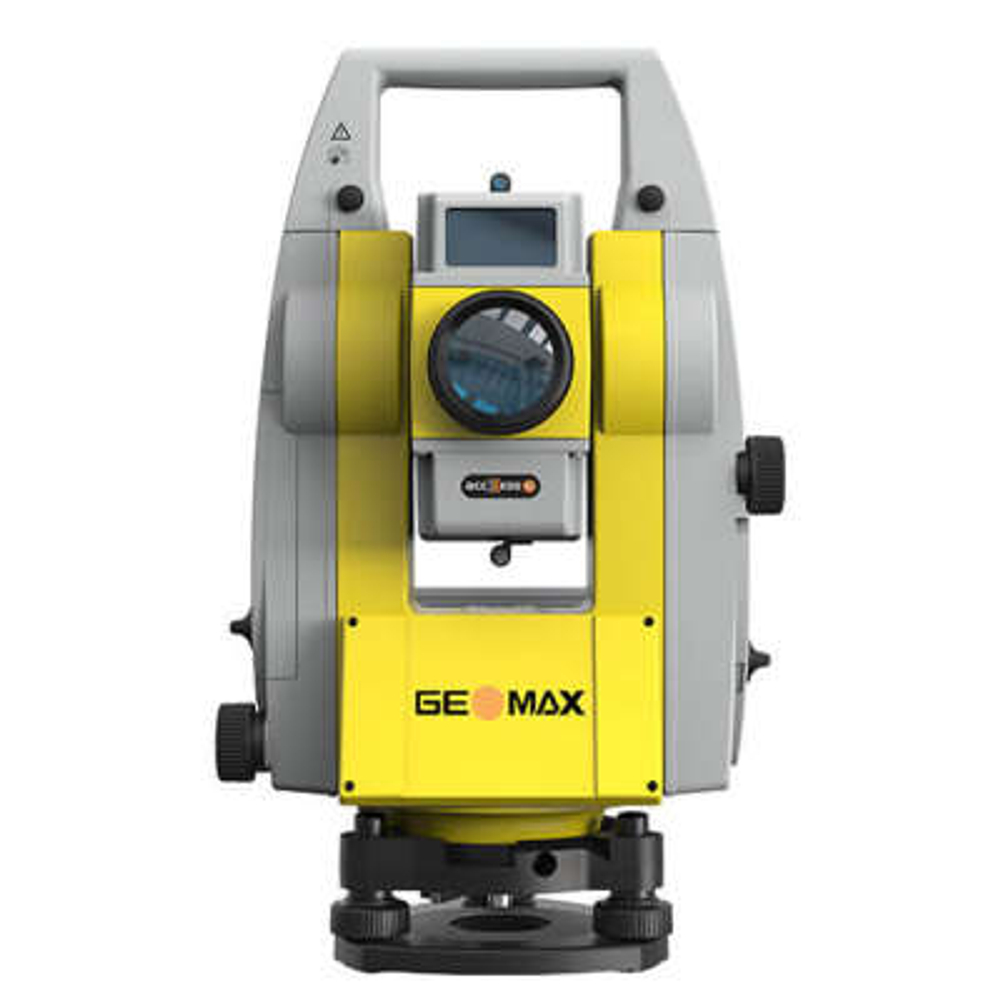

Тахеометр GeoMax Zoom95 A10

Роботизированный тахеометр GeoMax Zoom95 A10 снимает без отражателя на 1000 метров и на призму до 3500. Дальномер accXess10 даёт точность 2 мм плюс 2 ppm без отражателя и 1 мм плюс 1,5 ppm по призме.

Прибор сам находит призму в радиусе 300 метров, сам наводится в её центр и ведёт цель при движении, поэтому съёмку выполняет один человек. Выпускается в модификациях с угловой точностью 1 и 2 секунды, всё остальное у них одинаковое.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Дальномер accXess10 берёт поверхность без отражателя на 1000 метров с точностью 2 мм плюс 2 ppm, одно измерение занимает от 2 до 6 секунд. Пятно луча на 50 метрах 8 на 20 мм, поэтому луч попадает в узкие места вроде стыков и углов.
• По призме дальность 3500 метров и три режима на выбор: стандартный 1 мм плюс 1,5 ppm за 2,4 секунды, быстрый 2 мм плюс 1,5 ppm за 0,8 секунды и слежение 3 мм плюс 1,5 ppm быстрее чем за 0,15 секунды.
• STReAM 360 ищет призму сама в радиусе 300 метров. Если между прибором и целью проехала техника, сканирование находит отражатель примерно за 5 секунд, и съёмка продолжается.
• AiM наводит трубу точно в центр призмы на дистанции до 1000 метров с угловой точностью 1 секунда, от оператора нужно лишь приблизительное прицеливание. TRack держит цель при движении до 800 метров и выдерживает скорость до 90 км/ч.
• Створоуказатель NavLight работает от 5 до 150 метров: светодиод меняет цвет и частоту мигания и выводит человека с вехой в створ с отклонением около 5 см на 100 метрах.
• GeoTRAil в полевом ПО X-PAD Ultimate ищет призму по координатам ГНСС с контроллера на вехе, то есть прибор знает, куда поворачиваться, ещё до начала поиска.
• Четырёхосевая компенсация с диапазоном ±4 угловые минуты, труба с увеличением 30 крат, минимальная фокусировка от 1,5 метра, лазерный центрир с отклонением 1,5 мм на высоте 1,5 метра.
• Экран 5 дюймов с разрешением 800 на 480 точек, цветной и сенсорный, плюс буквенно-цифровая клавиатура. На борту Windows CE 7.0, память 2 ГБ с расширением картой и USB-накопителем. Полевое ПО выбирается под задачи и ставится либо на прибор, либо на контроллер.
• Аккумулятор ZBA400 на 4,4 А·ч и 7,4 В держит до 8 часов, масса прибора от 5,0 до 5,3 кг, защита IP55, рабочий диапазон от минус 20 до плюс 50 градусов.

Индекс A10 в названии означает дальномер на 1000 метров без отражателя. У исполнения A5 та же механика и та же автоматика, но безотражательная дальность вдвое меньше, 500 метров.

Для каких работ применяется тахеометр

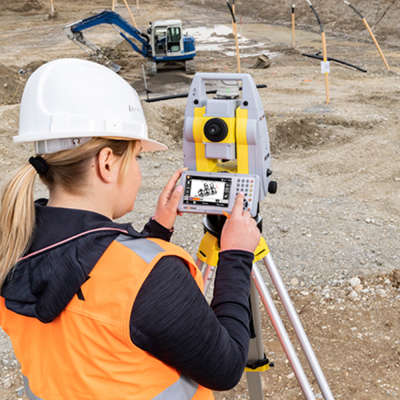

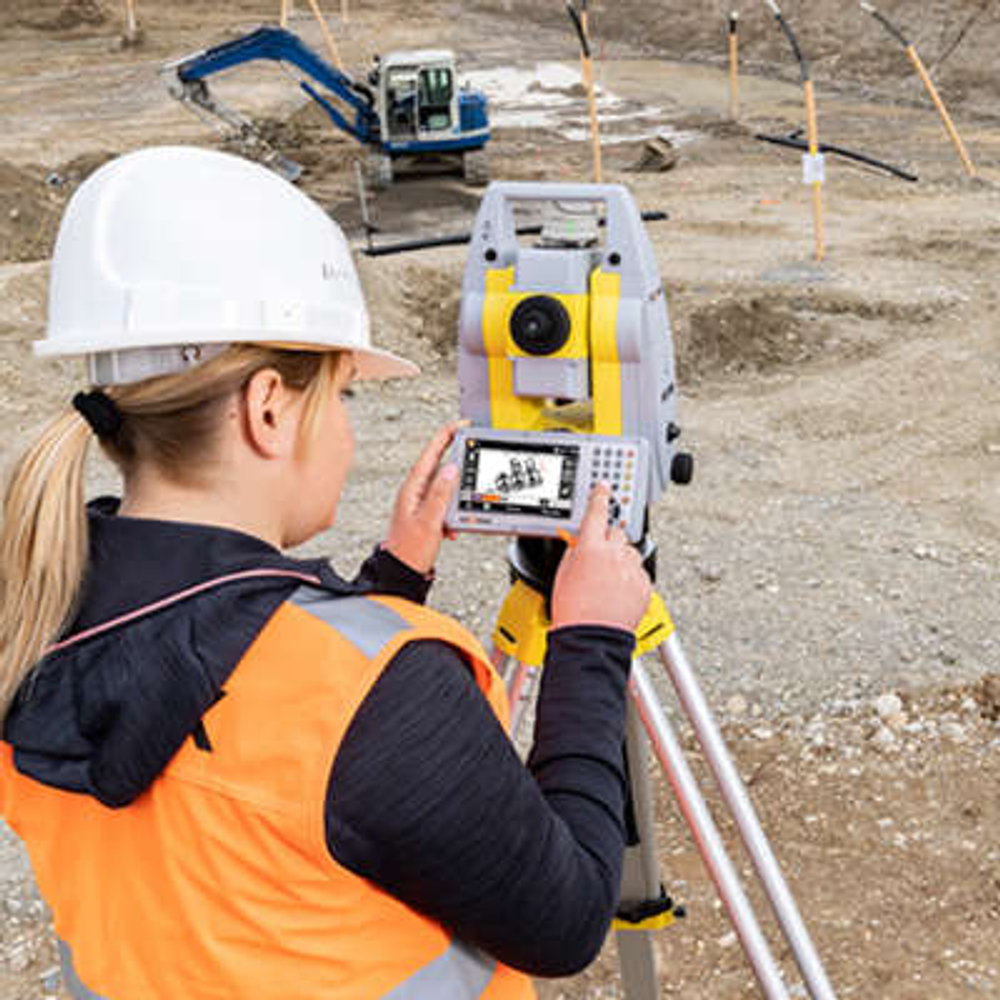

Первое направление это разбивка и исполнительная съёмка на стройке силами одного человека. Прибор остаётся на стоянке и сам ведёт призму, а геодезист ходит с вехой и управляет им с контроллера. Бригада из двух человек высвобождается наполовину.

Второе направление это съёмка объектов, где к точкам не подойти: фасады, откосы, опоры, конструкции под напряжением, элементы за ограждением. Безотражательный режим на километр закрывает такие задачи с одной стоянки.

Третье направление это работы, где нужна высокая угловая точность: наблюдения за деформациями, монтаж оборудования, выверка конструкций. Для них берут модификацию на 1 секунду.

Четвёртое направление это линейные объекты и большие площадки, где дальность до призмы в 3500 метров позволяет реже переставлять прибор.

Обучение, аренда и поверка

Роботизированный прибор меняет саму организацию работы на объекте, и вопрос обычно не в характеристиках, а в том, как перестроить бригаду.

Учим работать с прибором и с полевым ПО: как настроить автопоиск и слежение, как пользоваться створоуказателем, как вести разбивку одному человеку и как выгружать данные в камералку. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Тахеометр можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, действительно ли роботизированный режим экономит вам человека на смене.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
