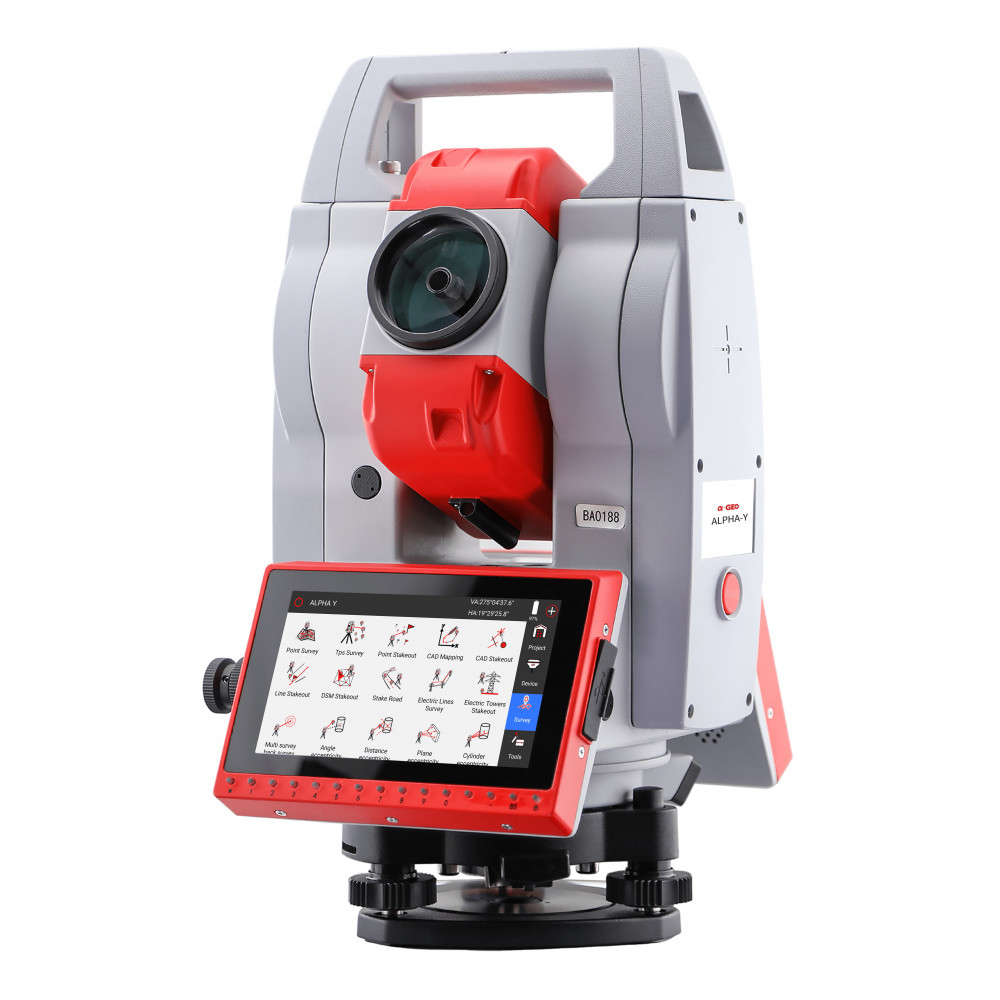

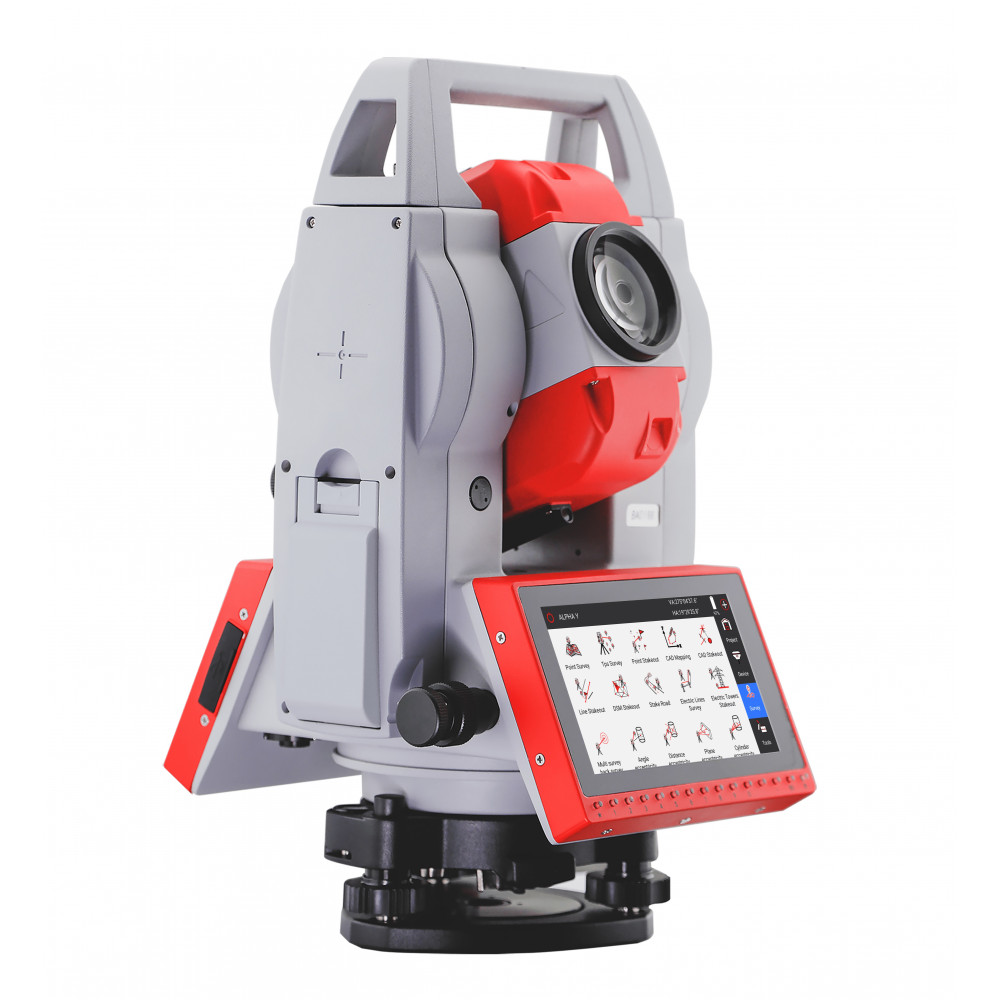

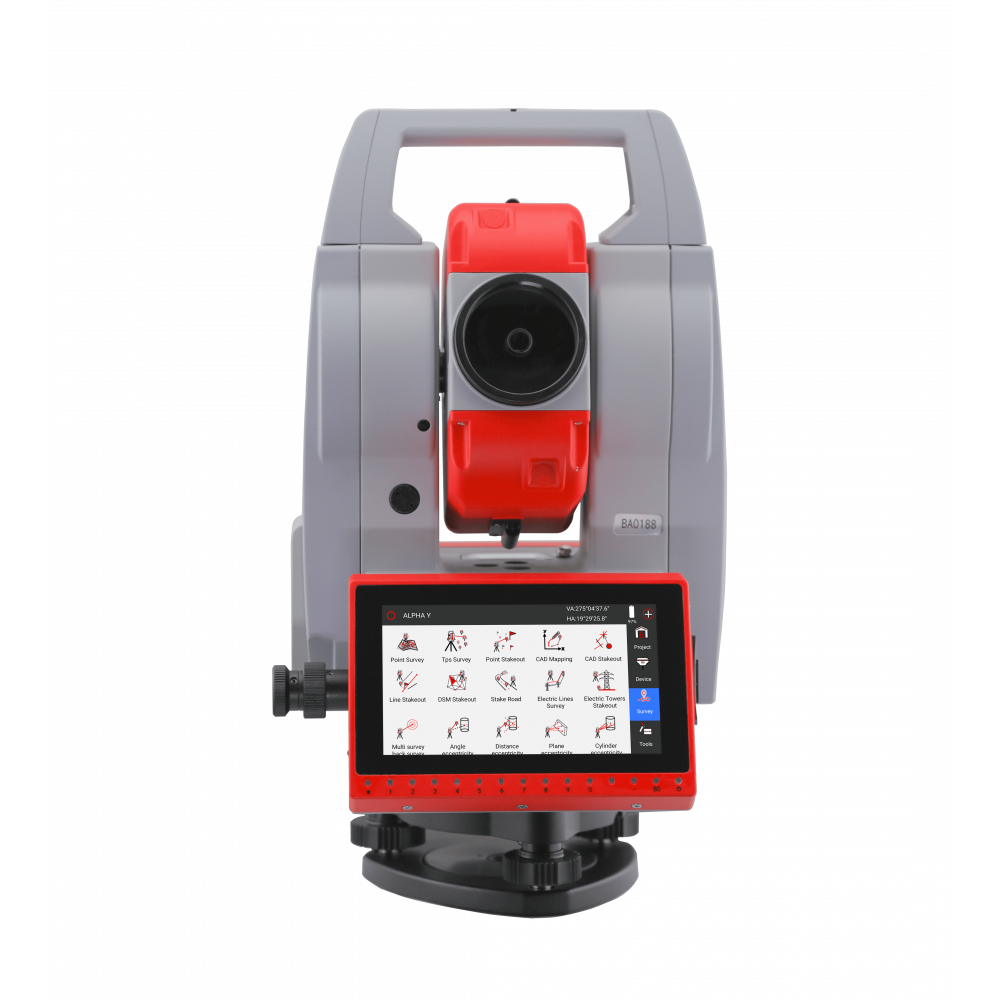

Тахеометр AlphaGEO Y

Тахеометр AlphaGEO Y собран на Android 11 с экраном 5,5 дюйма и бесконечными винтами наведения. Углы он измеряет с точностью 2 секунды, берёт призму на 5000 метров и снимает без отражателя до 1000 с точностью 2 мм плюс 2 ppm.

Внутри четырёхъядерный процессор на 2 ГГц, 4 ГБ оперативной и 32 ГБ встроенной памяти, модем 4G LTE и Wi-Fi. Прибор работает с полевым ПО SurPro, включая чертежи CAD, и внесён в госреестр средств измерений.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Бесконечные винты наведения по горизонтали и вертикали. Не нужно откручивать зажим и ловить цель заново, наведение идёт одним движением, и на выносе сотен точек за смену это экономит заметное время.
• Точность измерения углов 2 секунды, двухосевой жидкостно-электронный компенсатор с точностью ±1 секунда.
• Дальномер: без отражателя до 1000 метров, на плёнку до 1200, на призму до 5000. Точность 2 мм плюс 2 ppm во всех режимах.
• Android 11 на четырёхъядерном процессоре ARM Cortex-A55 с частотой до 2 ГГц, 4 ГБ оперативной памяти и 32 ГБ встроенной. Прибор не тормозит на больших проектах и позволяет ставить прикладные программы под свои задачи.
• Экран 5,5 дюйма с разрешением 720 на 1280 точек читается на солнце, управление сенсорное, как на телефоне.
• Связь по Bluetooth 5.0, Wi-Fi, USB, Type-C, RS-232C и через модем 4G LTE. Данные уходят с объекта сразу, не дожидаясь возвращения в офис.
• Камера помогает наводиться на цель, а полевое ПО SurPro добавляет работу с чертежами CAD, дорожные задачи, разбивку кривых и профили.
• Аккумулятор на 5200 мА·ч даёт около 8 часов работы, в комплекте их два. Масса 6,3 кг, защита IP55, диапазон от минус 35 до плюс 50 градусов, госреестр 96079-25.

Измерительная часть у линейки одинаковая, поэтому по дальностям и точности Y не отличается от AlphaGEO X. Разница в удобстве: Android, сенсорный экран и бесконечные винты.

Для каких работ применяется тахеометр

Первое направление это стройка с большим объёмом разбивки. Бесконечные винты и сенсорный экран ускоряют повторяющиеся операции, когда за смену выносят сотни точек по осям, фундаментам и коммуникациям.

Второе направление это работа с проектом прямо в поле. Android и SurPro позволяют открыть чертёж CAD на приборе, вынести элементы по нему и тут же посмотреть результат, без распечаток и пересчётов на бумаге.

Третье направление это объекты, где данные нужны заказчику сразу. Модем 4G отправляет результаты с объекта, а не после возвращения в офис.

Прибор механический, съёмка идёт вдвоём: один у прибора, второй с вехой.

Обучение, аренда и поверка

Прибор на Android ближе к планшету, чем к классическому тахеометру, и вопрос обычно в том, как перевести бригаду на новый порядок работы.

Учим работать с прибором и с полевым ПО SurPro: как строить станцию и ориентирование, как вести съёмку и вынос по чертежу CAD, как пользоваться камерой при наведении и как выгружать данные. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

Тахеометр можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс.

Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
