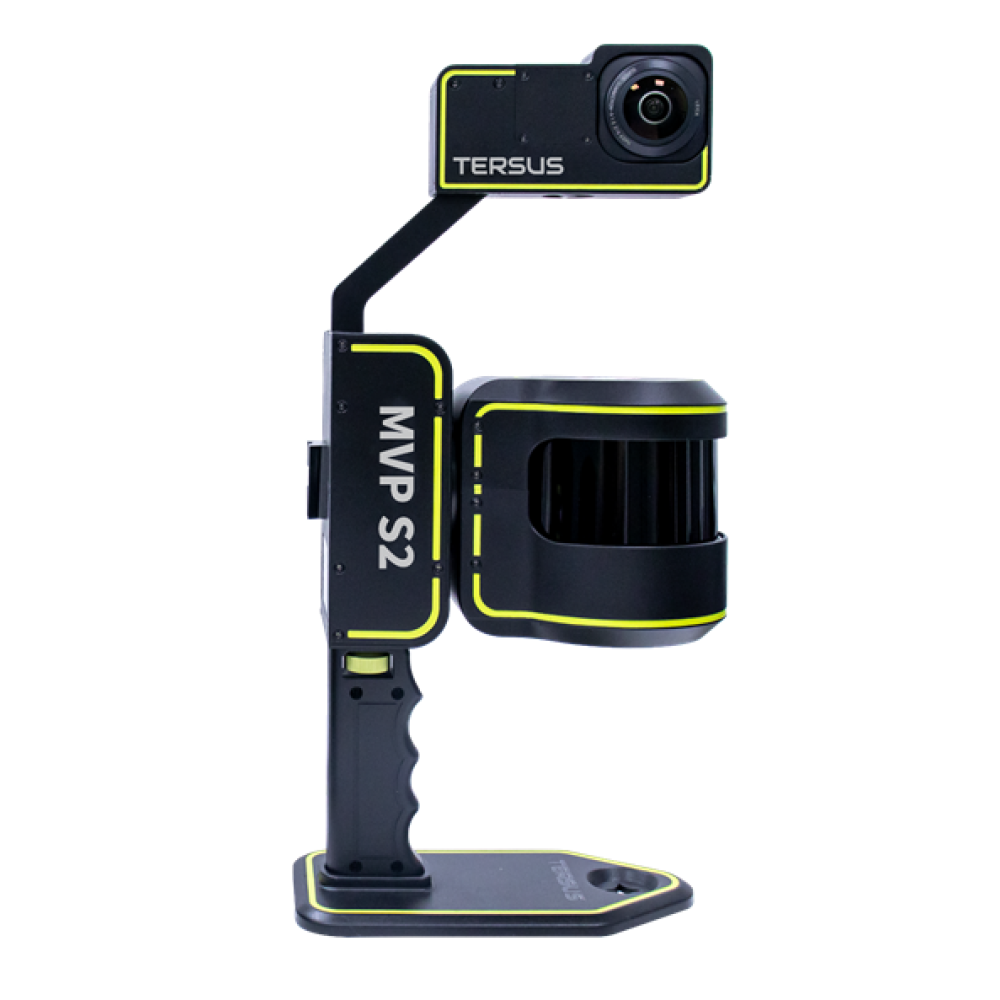

SLAM-сканер Tersus MVP S2 (32-х канальный)

SLAM-сканер Tersus MVP S2 снимает облако точек на ходу и сразу привязывает его к местности: внутри 32-канальный лидар на 120 метров, спутниковый приёмник Tersus Luka на 1792 канала и две панорамные камеры Sony на матрице 1 дюйм. Абсолютная точность 3 сантиметра, относительная 1 сантиметр.

Прибор носят в руке при массе 2,1 кг или на рюкзачном креплении, когда объект длинный. Батареи меняются на горячую, съёмка не прерывается.

Полный список параметров смотрите во вкладке с характеристиками.

Что вы получаете на объекте

Каждая цифра ниже меняет что-то конкретное в работе.

• Абсолютная точность 3 сантиметра, а не только относительная: внутри спутниковый приёмник с точностью RTK 8 мм плюс 1 мм на километр в плане, поэтому облако сразу ложится в проектные координаты.
• 32 канала и дальность 120 метров, фасад многоэтажного здания или широкий пролёт берётся целиком, а не по кускам.
• 640 000 точек в секунду при толщине слоя облака 1 сантиметр, поверхность выходит плотной и не разваливается на отдельные пятна.
• Поле зрения 360 на 270 градусов забирает потолок, стены и пол одновременно, слепых зон над головой не остаётся.

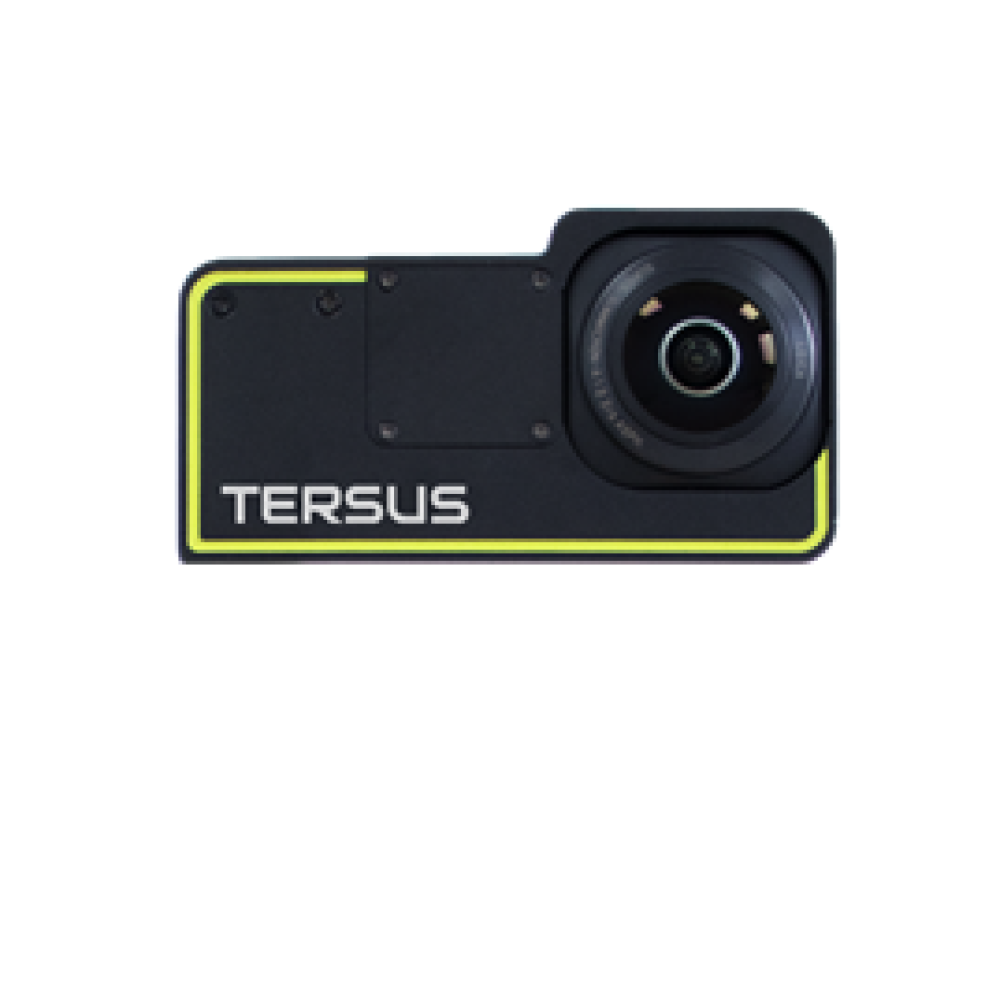

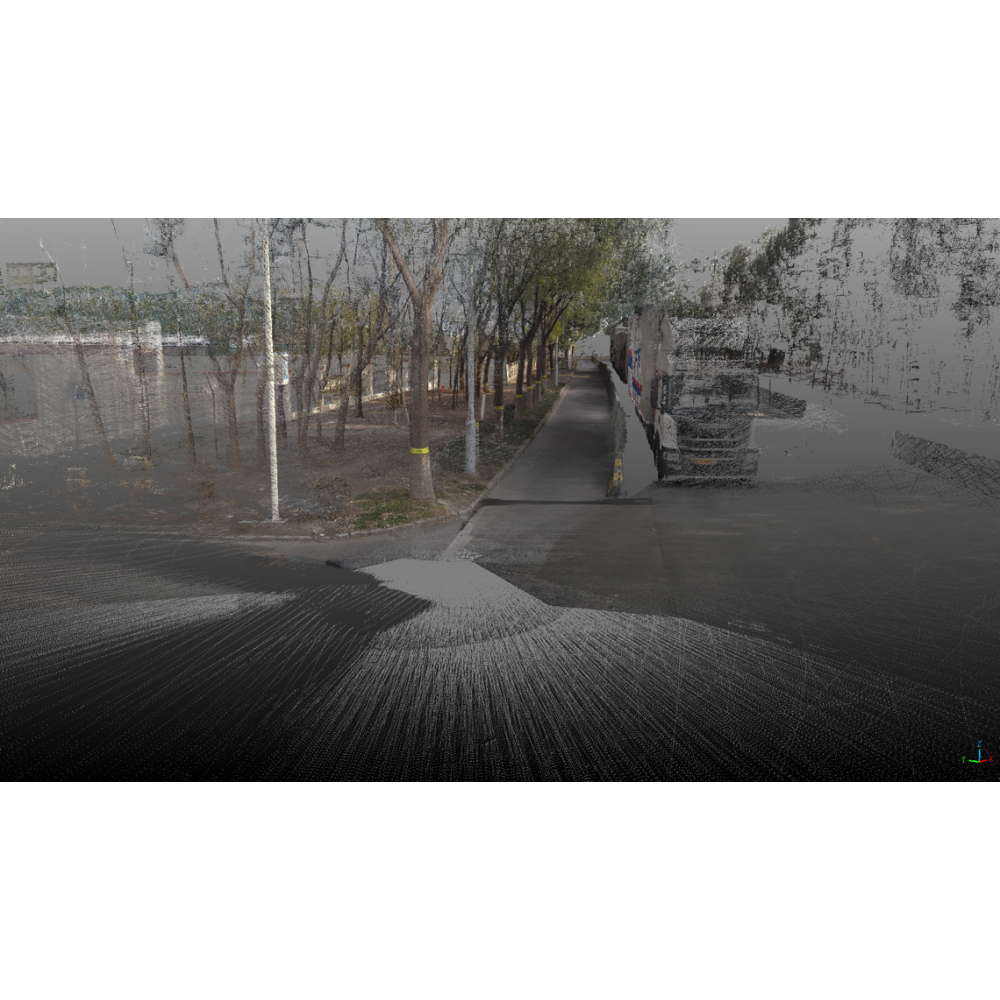

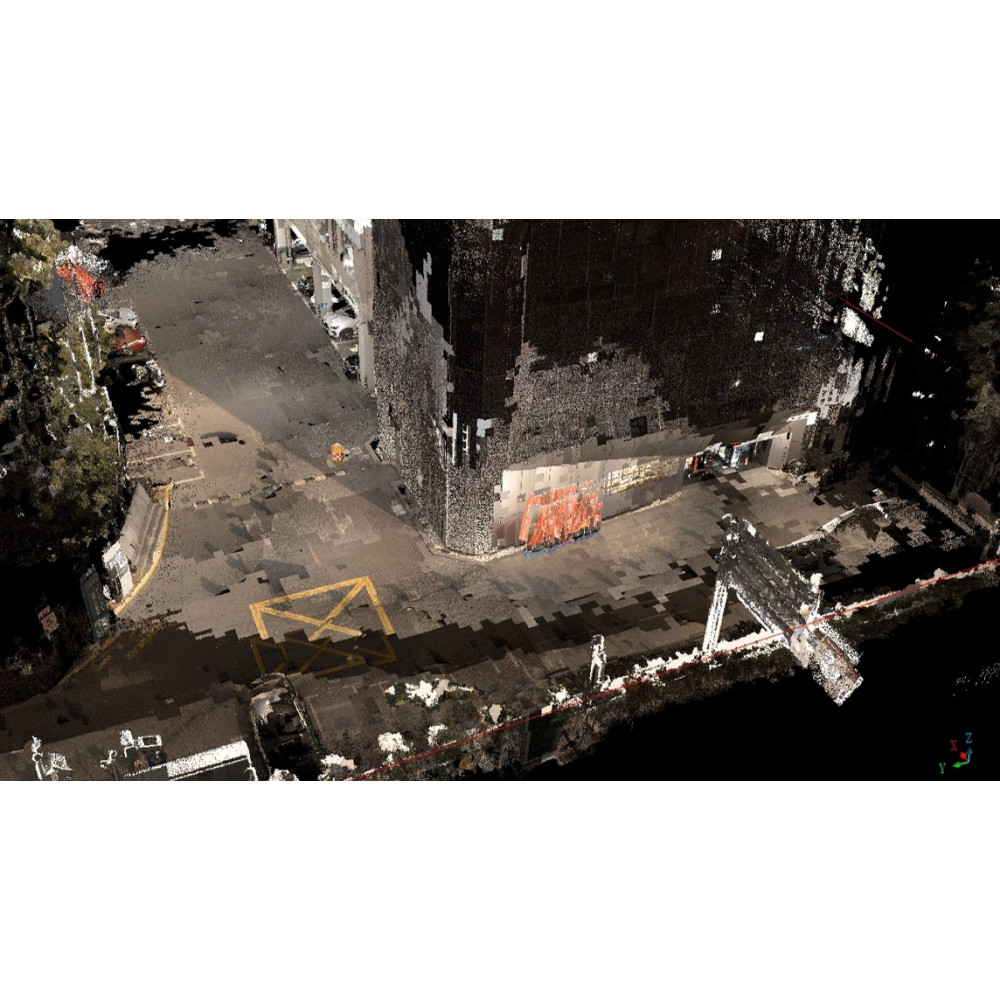

• Две камеры Sony по 21 Мп на матрице 1 дюйм красят облако в реальные цвета и дают панораму на 360 градусов, объект узнаётся на экране.
• Горячая замена аккумуляторов даёт до 3 часов работы на комплекте без остановки съёмки, хранилище на 1 ТБ принимает данные целого объекта.
• Фильтрация движущихся объектов убирает из облака прохожих и технику, поэтому чистить данные в камералке приходится заметно меньше.

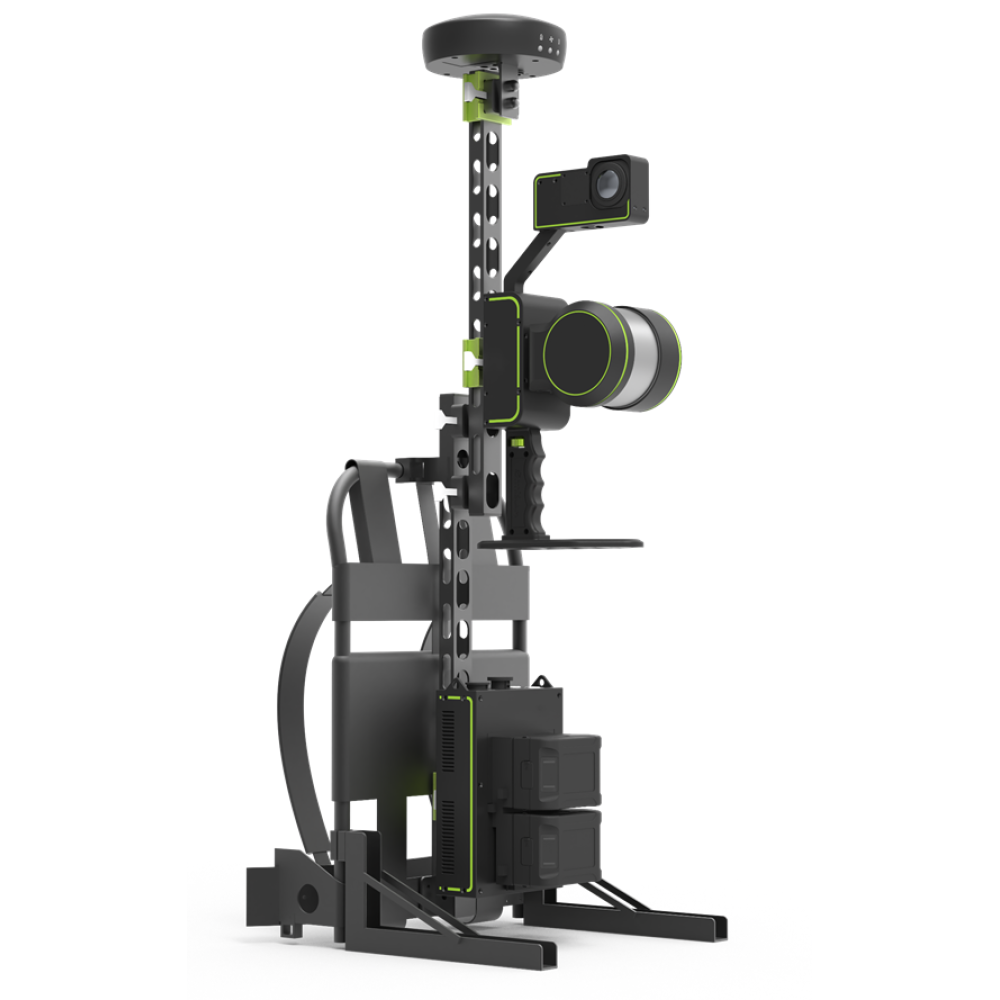

• Носится в руке при массе 2,1 кг или на рюкзачном креплении при массе 8,7 кг, когда нужно пройти километры за смену.

Для каких работ применяется SLAM-сканер

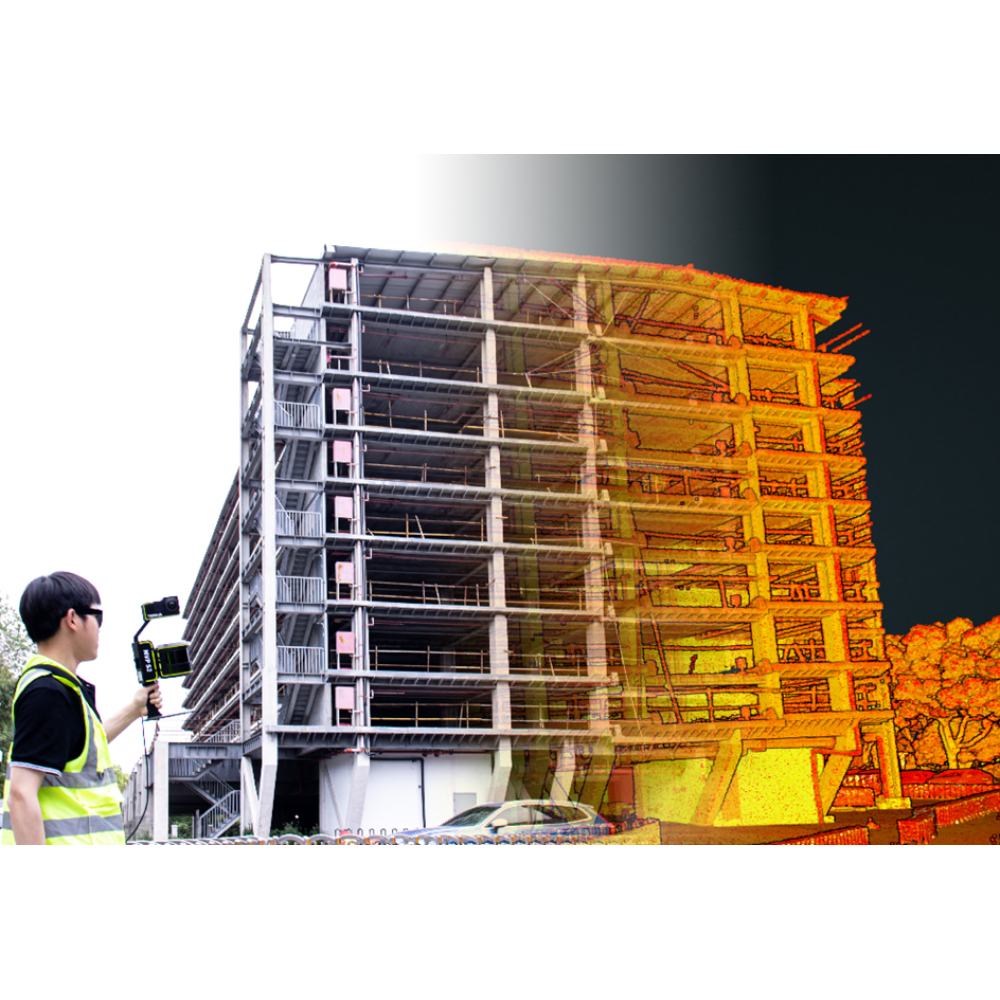

Главный сценарий это протяжённые и сложные объекты, где наземный сканер потребовал бы десятков стоянок. Дороги, мосты, тоннели и инженерные коммуникации снимаются проходом вдоль оси, фасады зданий обходом по периметру, узкие помещения и технические этажи проходом насквозь. Абсолютная точность 3 сантиметра и встроенный спутниковый приёмник позволяют сдавать результат в проектных координатах, а не в условной системе.

Вторая группа задач это объёмы и площади: котлованы, карьерные выработки, отвалы и склады сыпучих материалов обходятся за минуты, объём считается прямо по облаку. Дальше идут топографическая съёмка застроенных территорий, информационное моделирование зданий и цифровые двойники инфраструктуры. Отдельно стоят лесотаксационные и растениеводческие обследования, где важна скорость покрытия площади.

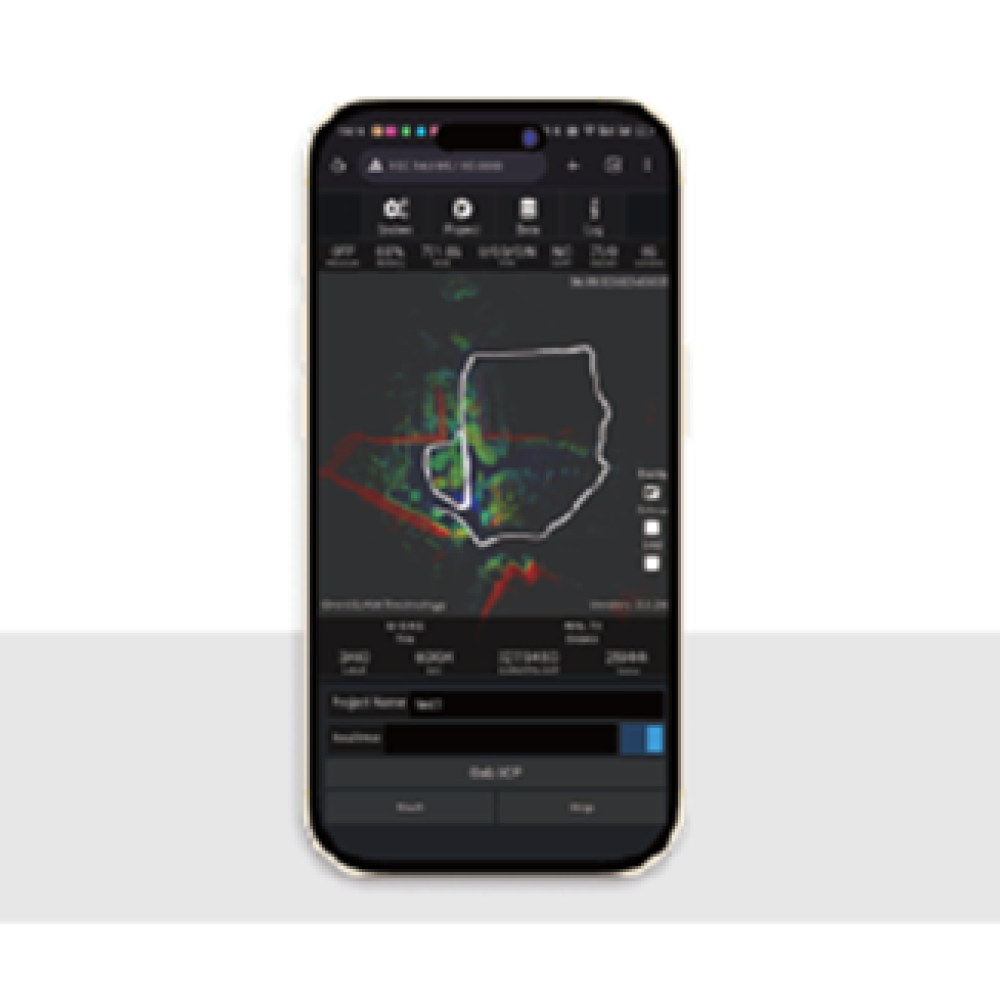

Работать может один человек. Облако точек видно в реальном времени прямо во время прохода, поэтому пропущенный участок вы замечаете на объекте, а не в камералке. Для привязки к местной системе координат раскладывают контрольные точки, площадка для их измерения входит в комплект. Освоение занимает выезд с наставником, основная сложность в камералке при обработке больших массивов данных.

Обучение, аренда и поверка

Прибор этого класса покупают под конкретный поток объектов, и вопрос обычно не в самом сканере, а в том, что будет вокруг него.

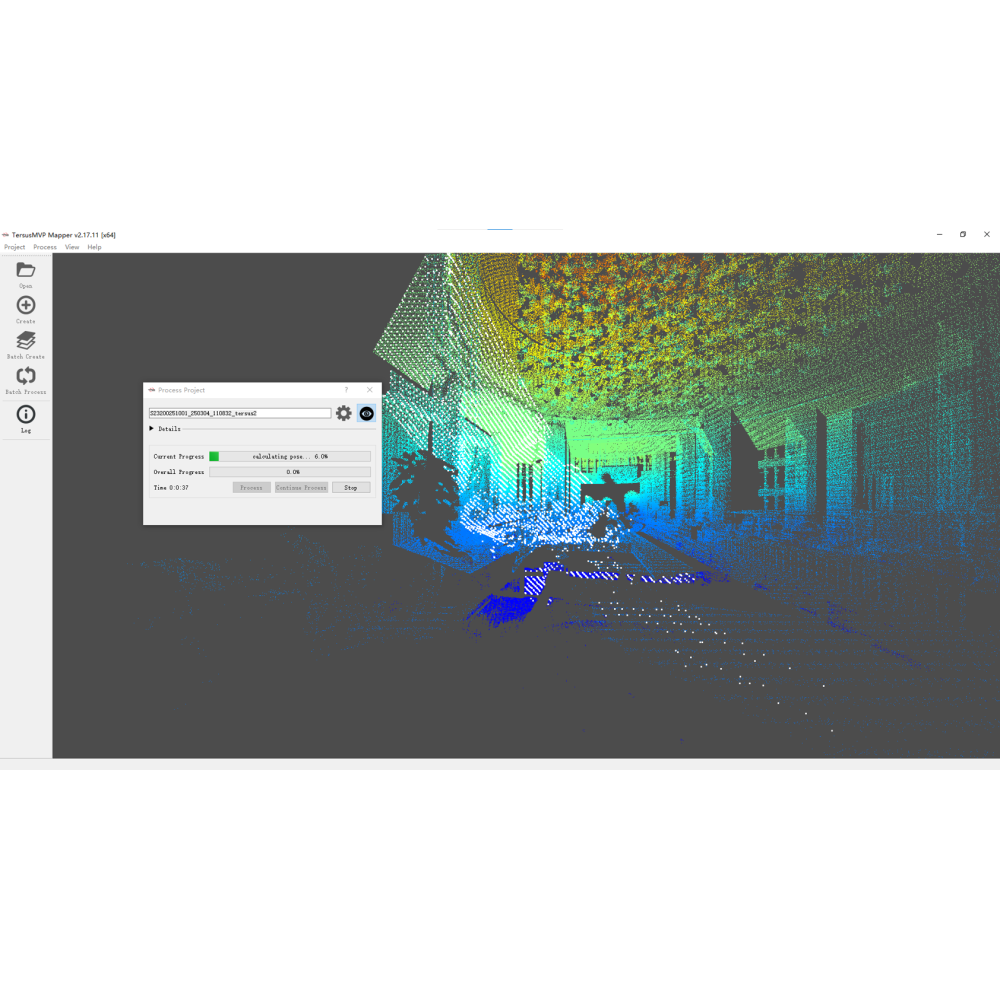

Учим работать и с прибором, и со всей связкой программ: как вести проход, чтобы облако замкнулось без разрывов, как раскладывать контрольные точки для привязки, как обрабатывать данные в MVP Mapper и как выдавать результат заказчику через MVP Viewer. Бригада выходит на первый объект и сразу считает, а не разбирается по форумам.

SLAM-сканер можно взять в аренду. Возьмите на объект перед закупкой и посмотрите, как он ложится в ваш процесс, либо закройте арендой пиковую загрузку, когда своих приборов не хватает.

Спутниковый приёмник Tersus Luka в составе комплекта поставляется с поверкой. Дальше следим за сроком сами и напоминаем заранее, поверка не просрочится посреди объекта.
