Приёмник PrinCe i95XR с контроллером LT800 объединяет спутниковую RTK-съёмку, измерение недоступных точек по изображению и сканирование облака точек. Плата CHCNAV M720 работает на 1892 каналах, а SFix 2.0 помогает продолжать съёмку после инициализации на участках без спутникового сигнала.
В комплект входят планшетный контроллер PrinCe LT800, лицензионное ПО LandStar 8 и год доступа к сети PrinNet. Vi-LiDAR позволяет получать координаты нескольких точек по одному изображению, а облако точек используется для расчёта объёмов земляных работ на объекте.
Показатели приведены по спецификации ПРИН. Точность RTK, SFix и Vi-LiDAR различается; полный список параметров находится в разделе «Характеристики».
Что вы получаете на объекте
Режим измерений выбирается под доступность точки, спутниковые условия и требуемую точность.
- Плата M720 на 1892 канала. СКП составляет 8 мм + 1 мм/км в плане и 15 мм + 1 мм/км по высоте. Эти показатели относятся к RTK, для SFix и Vi-LiDAR предусмотрены отдельные значения. GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и SBAS позволяют использовать сигналы нескольких спутниковых систем.
- Компенсация наклона. Инерциальная система учитывает положение вехи. В спецификации для RTK указана добавка к плановой погрешности 0,15 мм на градус наклона, которую нужно учитывать при выборе режима измерений.
- Приём поправок. Встроенный УКВ-модем работает на приём в диапазоне от 410 до 470 МГц. Сетевые поправки поступают через контроллер; для работы от собственной базы требуется отдельный источник поправок.
- Автономность по режимам. Аккумулятор 9900 мАч обеспечивает до 22 часов RTK или до 5 часов при работе SFix, Vi-LiDAR и сканировании. USB-C используется для зарядки и передачи данных.
- Корпус для полевых работ. Приёмник имеет защиту IP67 и рабочий диапазон от минус 20 до плюс 55 градусов. Масса 1,39 кг указана для самого приёмника, без вехи и контроллера.
- 64 ГБ памяти. Запись спутниковых измерений в HCN и RINEX 2.x/3.x позволяет сохранить наблюдения для дальнейшей обработки и передачи в камеральное ПО.

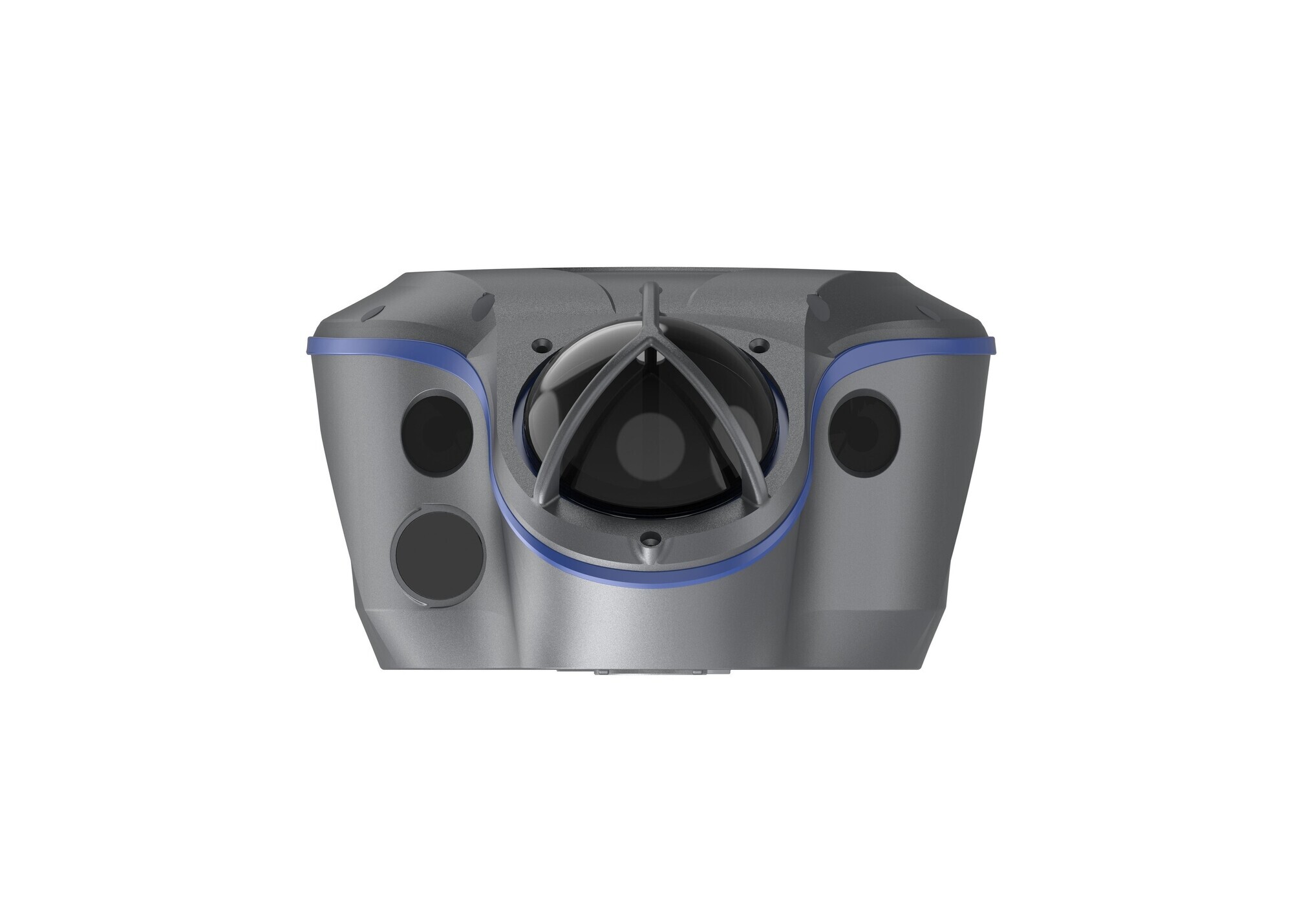

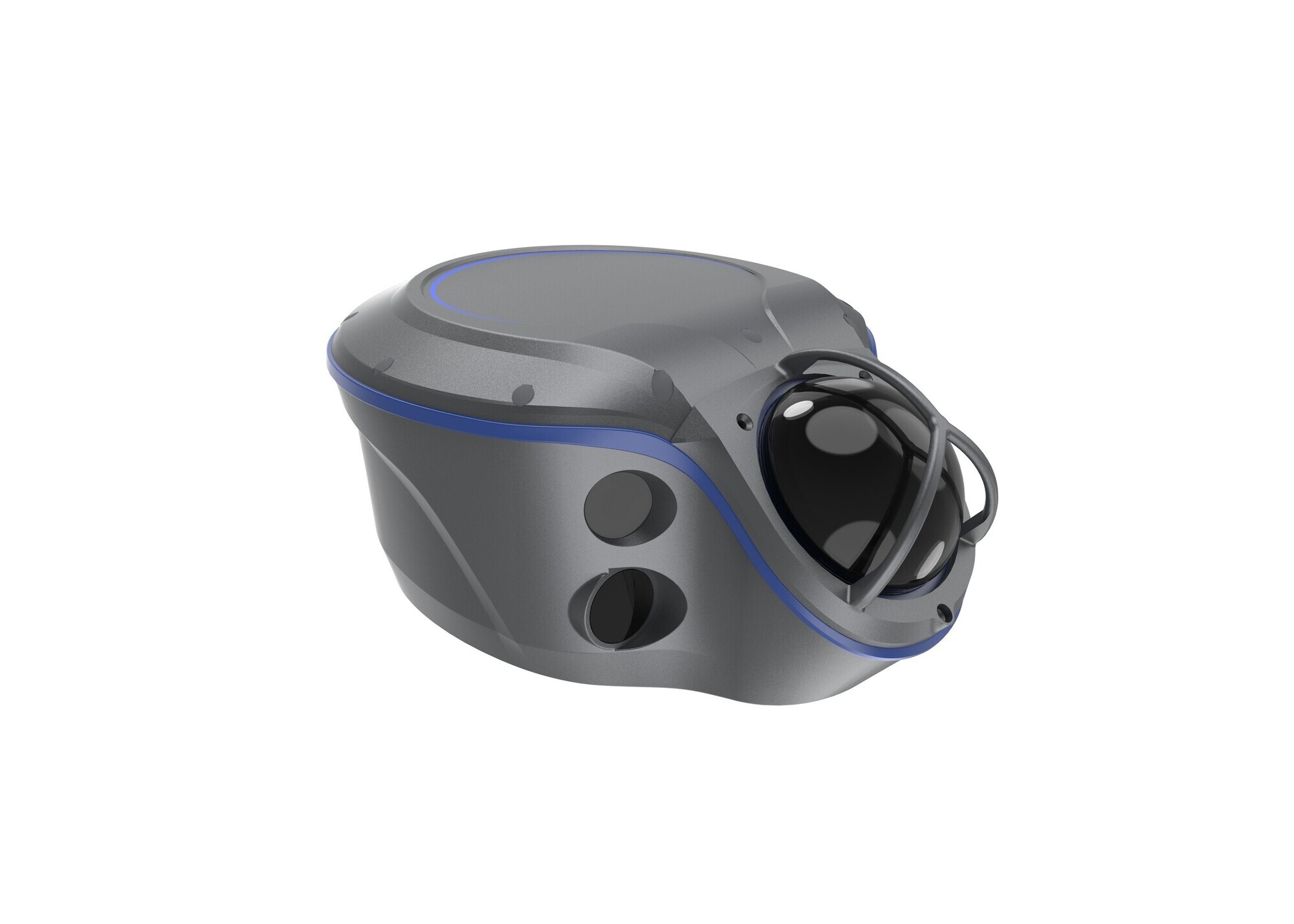

- SFix 2.0 и Vi-LiDAR. Для SFix без ГНСС заявлена погрешность до 5 см на удалении до 20 м от точки инициализации. Vi-LiDAR использует фронтальную камеру 8 МП: при наличии ГНСС-сигнала заявлена СКП 5 см на дистанции 15 м.
Для каких работ применяется приёмник
RTK используется на открытых местах, SFix помогает пройти участки под навесами и рядом с сооружениями, где приём спутников ухудшается. Маршрут нужно планировать с учётом расстояния от точки инициализации и требуемой точности.
Vi-LiDAR позволяет выбрать несколько точек по изображению на контроллере, не устанавливая веху на каждую из них. Такой способ применим к деталям фасадов и объектам, к которым трудно подойти.
Облако точек используется в LandStar для расчёта объёмов выемки и насыпи на объекте. Камеры также поддерживают видеовынос с отображением проектной CAD-подложки на экране контроллера.
Для контроля конструкций с миллиметровыми допусками рассмотрите тахеометры или наземные лазерные сканеры. Для протяжённых маршрутов внутри зданий сравните возможности SLAM-сканеров: SFix у i95XR рассчитан на ограниченное удаление от точки инициализации.
Режим Vi-LiDAR и обычный RTK имеют разные показатели точности. Для Vi-LiDAR при наличии ГНСС заявлено 5 см на дистанции 15 м. Встроенный УКВ-модем работает только на приём, поэтому для собственной схемы «база и ровер» требуется отдельная база.
Обучение, аренда и поверка
Подготовку комплекта планируйте под ваши объекты: обычную RTK-съёмку, работу SFix без спутников и бесконтактные измерения Vi-LiDAR проверяют отдельно.
В программу обучения включите настройку системы координат, подключение LT800, получение поправок в LandStar 8 и контроль на известной точке. Формат, длительность и стоимость обучения согласуйте при заказе.
Для проверки на своём объекте уточните доступность i95XR для аренды или демонстрации. До согласования подтвердите состав комплекта, срок и возможность использовать нужные режимы.
Если для ваших работ требуется поверка, перед поставкой запросите сведения для точной модификации прибора и документы на конкретный экземпляр. Требования к документам укажите при согласовании комплекта.
Часто задаваемые вопросы
Комплектация, работа без спутников и различия режимов съёмки.
Входит ли LT800 в этот комплект?
В поставку включены PrinCe LT800 Tablet с аксессуарами, крепление на веху, лицензия LandStar 8 и доступ к PrinNet на один год. Полный состав приведён в разделе «Комплектация».
Как работает приёмник без спутников?
Режим SFix 2.0 использует алгоритмы SLAM после инициализации. Производитель указывает до 5 см на удалении до 20 м от её точки. Это ограниченный участок продолжения съёмки, а не неограниченная работа без ГНСС.
Чем Vi-LiDAR отличается от RTK на вехе?
В RTK определяется положение приёмника, а Vi-LiDAR позволяет получать координаты удалённых точек по изображению и данным лидара. Для него нельзя использовать миллиметровую формулу точности обычного RTK.
Хватит ли заряда на день сканирования?
Заявленные 22 часа относятся к обычному RTK. Для режимов с использованием сканера указано до 5 часов, поэтому длительную смену следует планировать с возможностью подзарядки.
Нужна ли собственная базовая станция?
При работе через PrinNet поправки поступают от сети при наличии покрытия и связи. Для автономной схемы «база и ровер» понадобится отдельная база. Встроенный УКВ-модем i95XR является приёмным.
Включена ли подписка PointSky?
В составе комплекта указан год доступа к PrinNet. Сервис PointSky требует отдельной подписки по спецификации производителя; считать её частью поставки оснований нет.
Комплект PrinCe i95XR с контроллером PrinCe LT800 включает:

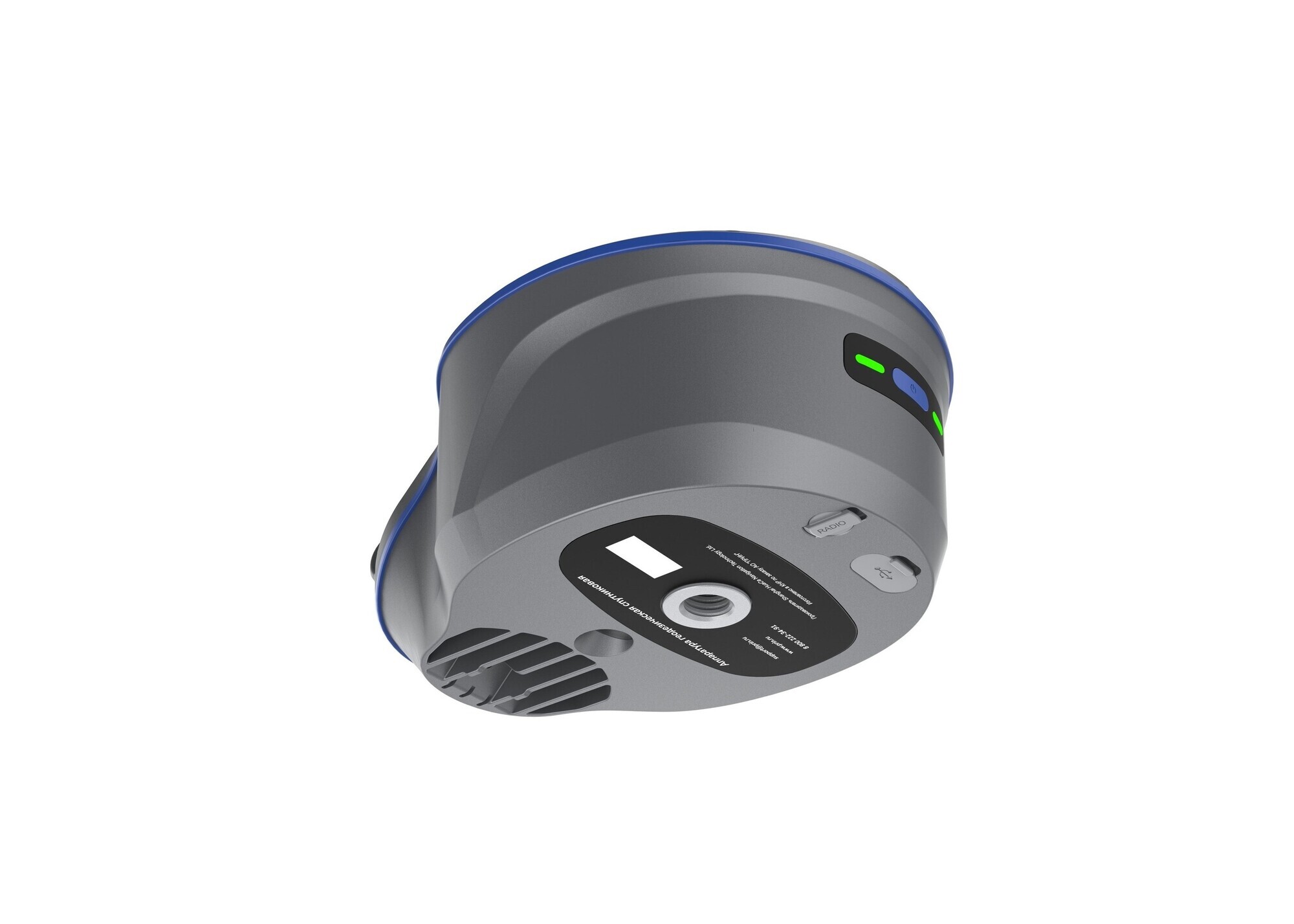

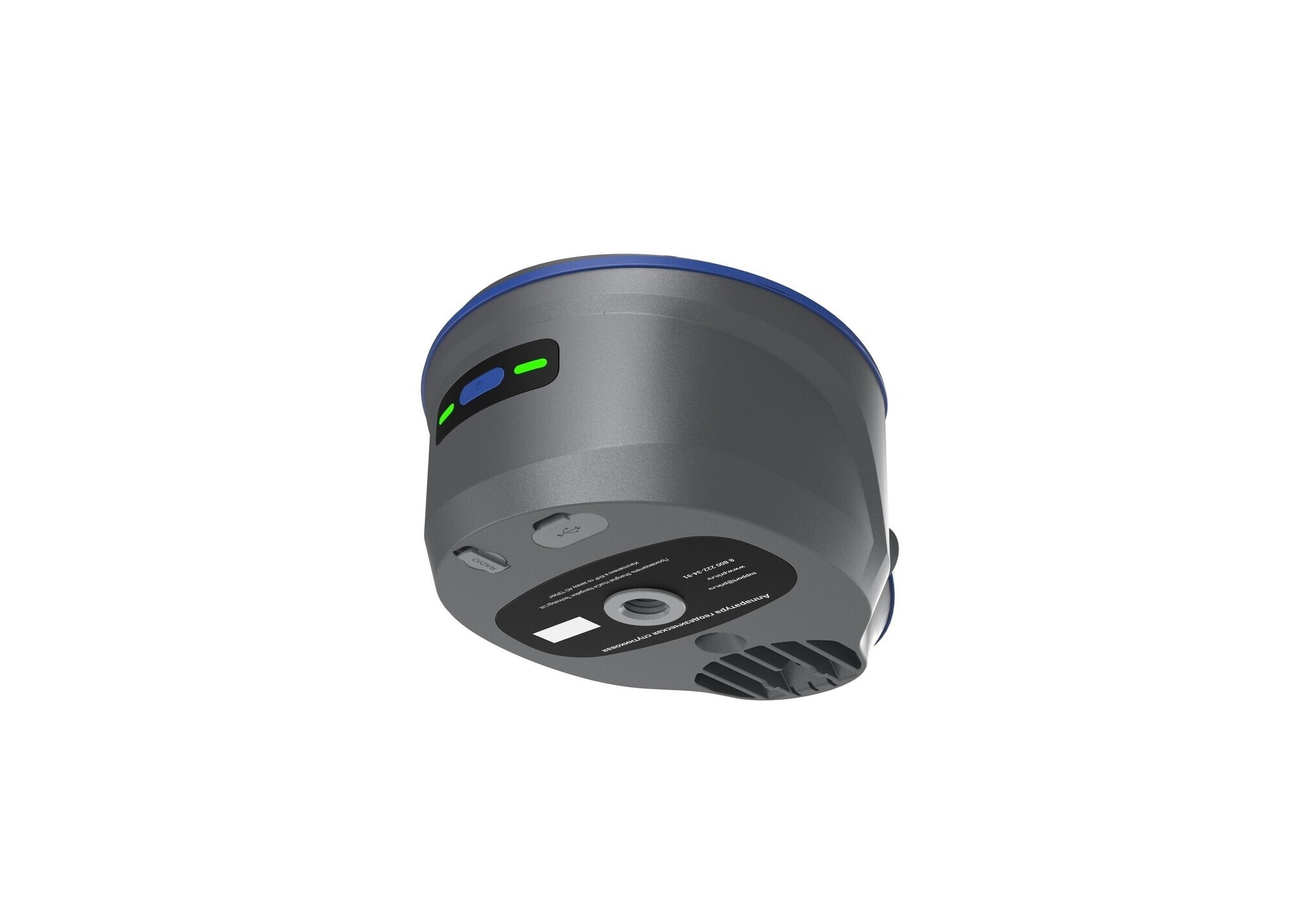

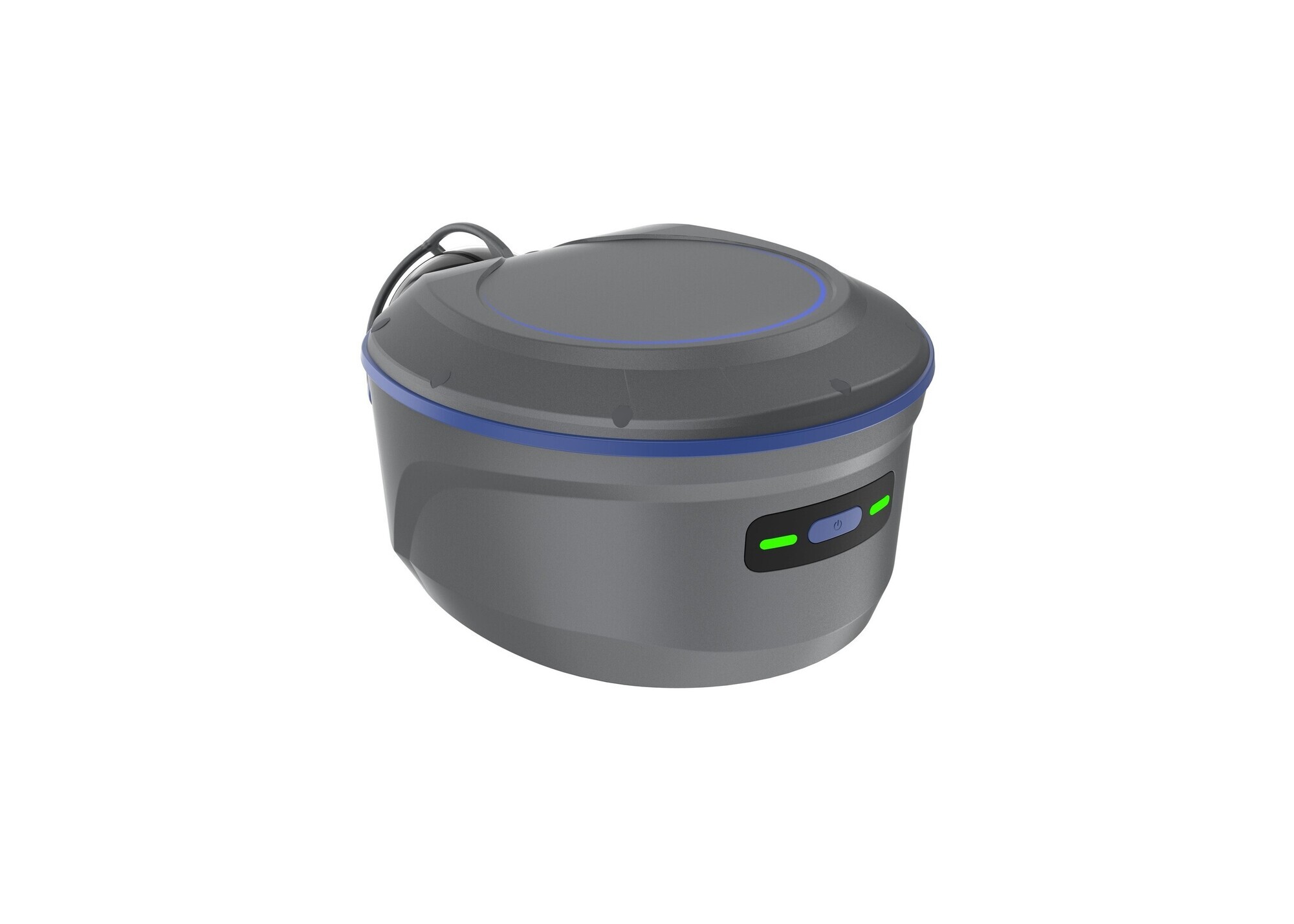

- Приёмник PrinCe i95XR: 1 шт.

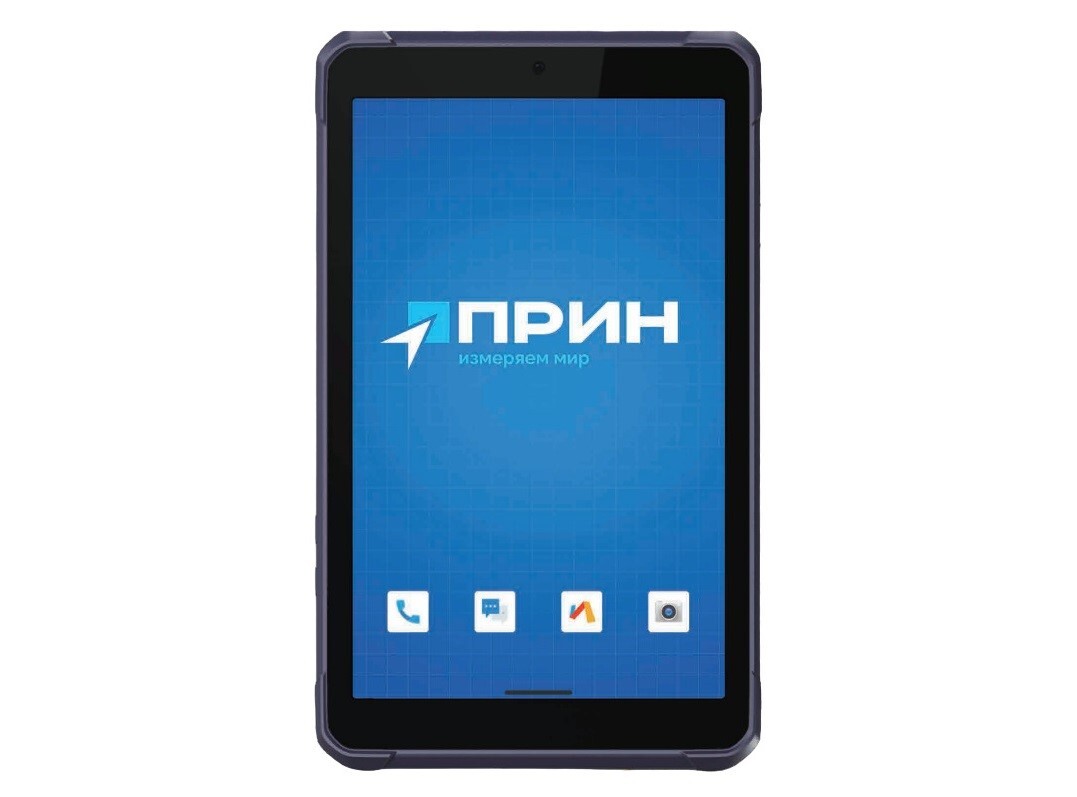

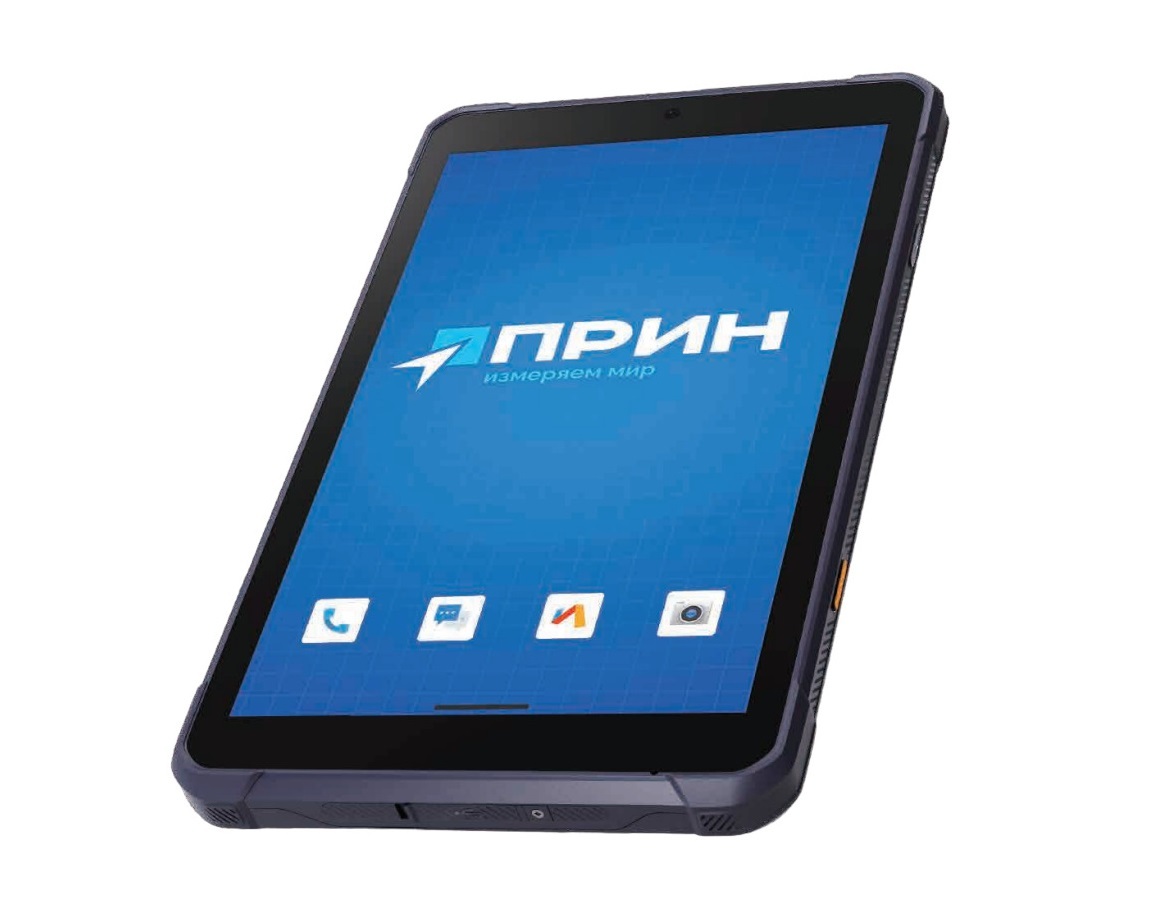

- Контроллер PrinCe LT800 Tablet с аксессуарами: 1 шт.
- Лицензионное ПО LandStar 8 ГНСС, арт. 4109-020-227: 1 шт.
- Карбоновая веха 2,2 м, арт. 4102-020-018: 1 шт.
- Крепление планшета LT800 на веху: 1 шт.
- Интерфейсный кабель USB-C / USB-C: 1 шт.
- Зарядное устройство PD 45 W: 1 шт.
- Радиоантенна SMA, арт. 1300-120-001: 1 шт.
- Рулетка 3 м: 1 шт.
- Транспортировочный кейс: 1 шт.
- Доступ к сети PrinNet: 1 год.
Отдельно приобретаются SIM-карта и услуги мобильной связи, подписка PointSky при её использовании, а также базовая станция и оборудование для самостоятельной передачи поправок, если требуется схема «база и ровер».
