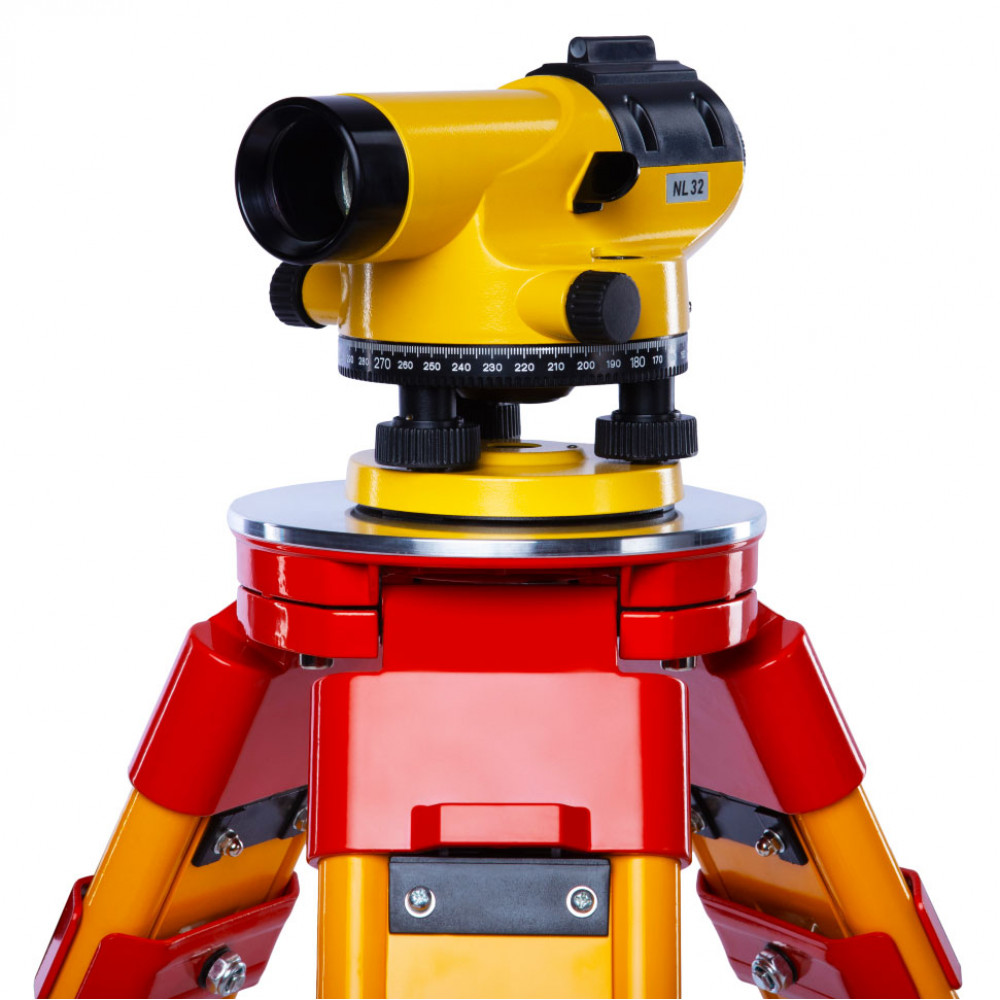

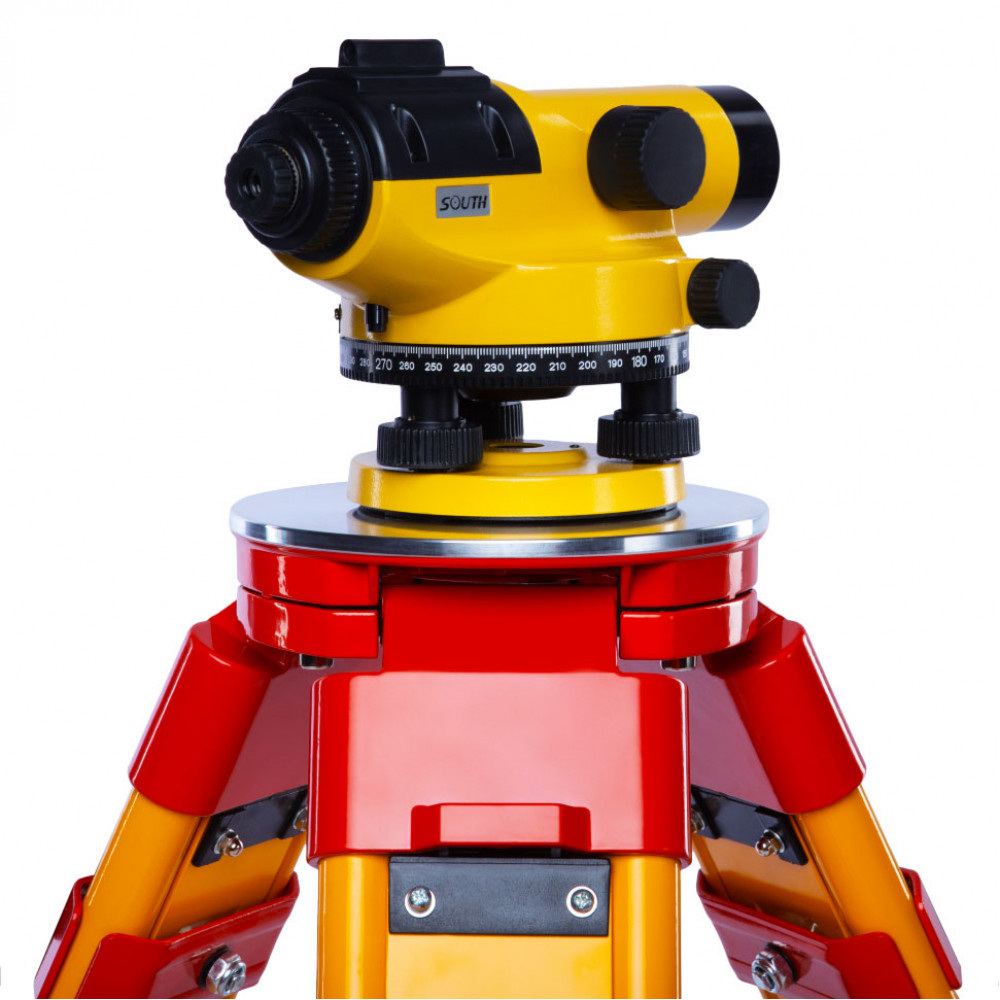

Оптический нивелир South NL32 берёт превышения со средней квадратической погрешностью 1 миллиметр на километр двойного хода. Труба даёт 32-кратное увеличение, поэтому рейка читается уверенно и на дальнем плече хода.
Горизонт держит маятниковый компенсатор с магнитным демпфером в закрытом корпусе. Прибор внесён в госреестр средств измерений, весит 1,6 килограмма и защищён по классу IPX6, то есть работает и под дождём.
Полный список параметров смотрите во вкладке с характеристиками.
Что даёт этот нивелир в работе
Каждая цифра ниже меняет что-то конкретное на объекте.
- Средняя квадратическая погрешность 1 миллиметр на километр двойного хода: этого хватает для технического нивелирования и для четвёртого класса.
- Увеличение 32х при поле зрения 1°20': сантиметровые деления рейки различаются на всём рабочем плече, и отсчёт не приходится угадывать.
- Маятниковый компенсатор с магнитным демпфером работает в диапазоне ±15 угловых минут и гасит колебания за доли секунды, а не раскачивается от ветра и шагов рядом.
- Кнопка блокировки компенсатора закрывает подвес на время перевозки и одновременно служит быстрой проверкой: нажали, отпустили, картинка вернулась на место, значит компенсатор жив.
- Минимальное расстояние визирования 0,5 метра, поэтому прибор берёт отсчёт и в стеснённых условиях, в котловане или в подвале.
- Коэффициент нитяного дальномера 100 при нулевой постоянной: расстояние до рейки считается прямо по отсчётам, без рулетки.
- Защита IPX6 и прямое изображение в трубе, ошибиться в направлении отсчёта невозможно, а дождь не прекращает смену.
- Резьба крепёжного винта 5/8 дюйма подходит к любому геодезическому штативу, докупать переходники не нужно.
Столбик короче, значит прибор точнее. Планку 1 миллиметр на километр берут только два прибора этого класса, NL32 и RGK N-32, и NL32 из них заметно дешевле. Ниже уходит лишь RGK N-38 с трубой на 38 крат, но и стоит он втрое дороже.
Для каких работ применяется нивелир
Основа работы это передача отметок. Разбивка нулевого цикла, контроль отметок котлована и обратной засыпки, выставление опалубки, полов и перекрытий, проверка уклонов площадок и лотков. На линейных объектах нивелиром ведут продольные и поперечные профили дорог, траншей и коммуникаций.
Вторая группа задач это исполнительная съёмка и контроль. Прибор проверяет, сел ли фундамент на проектную отметку, ровно ли легла стяжка, выдержан ли уклон кровли или дренажа. Отдельно идут наблюдения за осадками зданий, где важна повторяемость отсчёта от цикла к циклу.

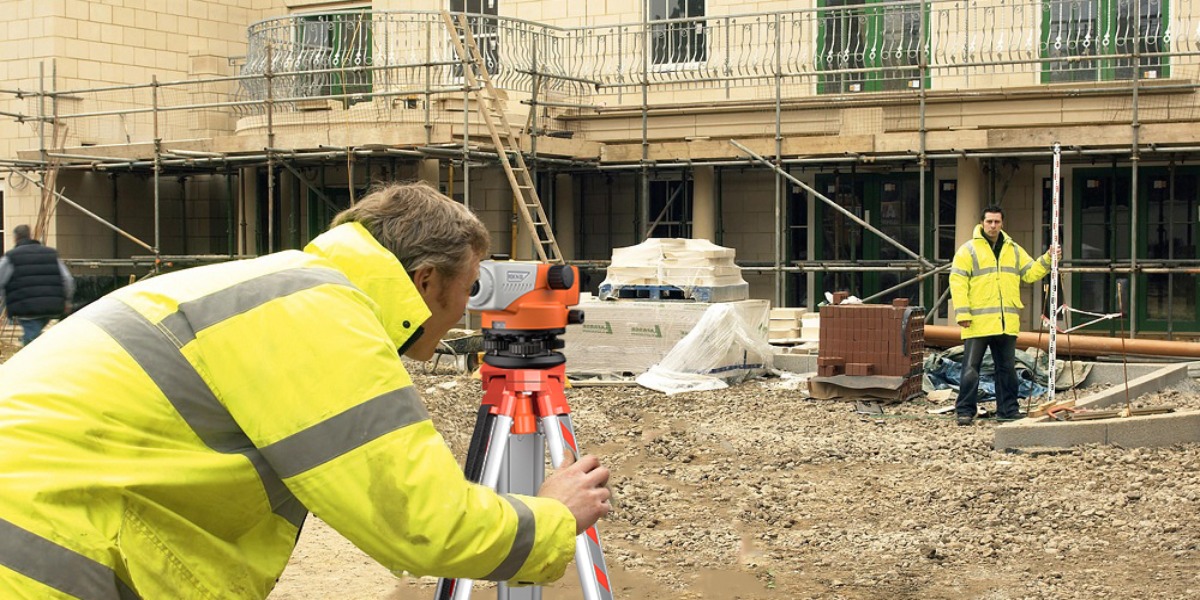

Работать удобно вдвоём: один у прибора, второй с рейкой. Сам прибор осваивается за час, потому что вся настройка сводится к установке на штатив, приведению пузырька круглого уровня в центр и фокусировке на рейку. Дальше компенсатор делает всё сам.

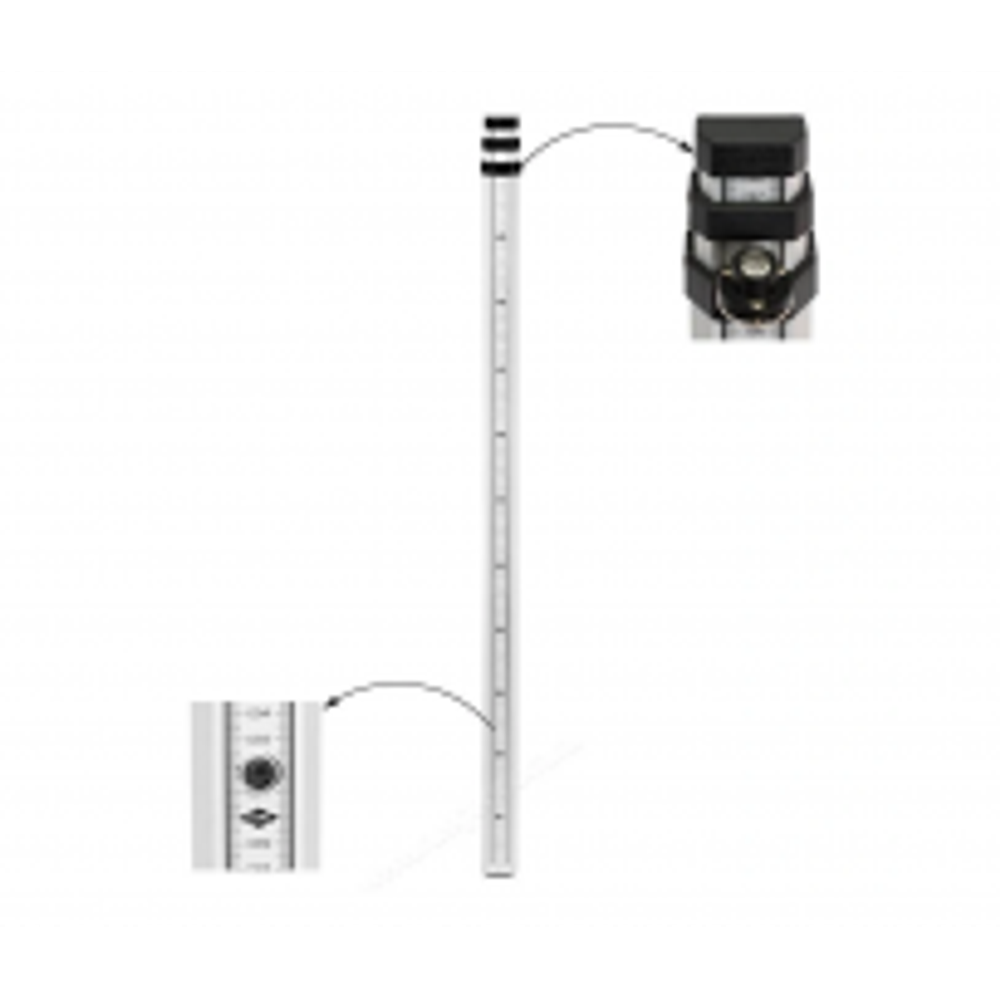

NL32 берут там, где нужен запас по точности и длинные плечи хода: линейные объекты, наблюдения за осадками, работы четвёртого класса. Для разбивки и контроля на обычной площадке хватает моделей попроще с увеличением 24х или 28х, например RGK C-24 или RGK C-28. Самый бюджетный вариант с той же 32-кратной трубой это AMO 32X, но точность там 2 миллиметра. Если объём нивелирования большой и важна скорость, смотрите в сторону цифровых нивелиров: там отсчёт снимается автоматически и пишется в память. Для разметки горизонта под отделку нужен не этот класс приборов, а лазерный нивелир. К прибору обычно докупают нивелирную рейку и штатив, в комплект они не входят.
Поверка, доставка и гарантия
Нивелиры серии South NL внесены в государственный реестр средств измерений, поэтому прибор поверяется штатно и годится для работ, где результат сдаётся заказчику.
Делаем поверку перед отгрузкой и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Гарантия два года. Юстировку сетки нитей и проверку компенсатора делаем в своей мастерской, без отправки на завод и долгого ожидания.
Отправляем по России транспортными компаниями, в Москве, Санкт-Петербурге и Новосибирске работает самовывоз. Комплект с рейкой и штативом посчитаем одним счётом.
Часто задаваемые вопросы
Собрали то, что спрашивают перед покупкой оптического нивелира. Не нашли свой вопрос, напишите, ответим по вашей задаче.
Чем NL32 отличается от младших моделей серии
Главное отличие в трубе: увеличение 32х против 20х, 24х и 28х у младших моделей. Отсюда и точность, 1 миллиметр на километр двойного хода против 1,5 и 2 миллиметров.
Практическая разница видна на длинных плечах: там, где на NL24 деления рейки уже сливаются, на NL32 отсчёт читается спокойно.
Для какого класса нивелирования подходит прибор
Точность 1 миллиметр на километр двойного хода закрывает техническое нивелирование и четвёртый класс. Это большая часть строительных и изыскательских задач.
Для первого и второго классов нужен высокоточный нивелир с плоскопараллельной пластиной и инварной рейкой, это другой класс приборов и другой бюджет.
Что входит в поставку

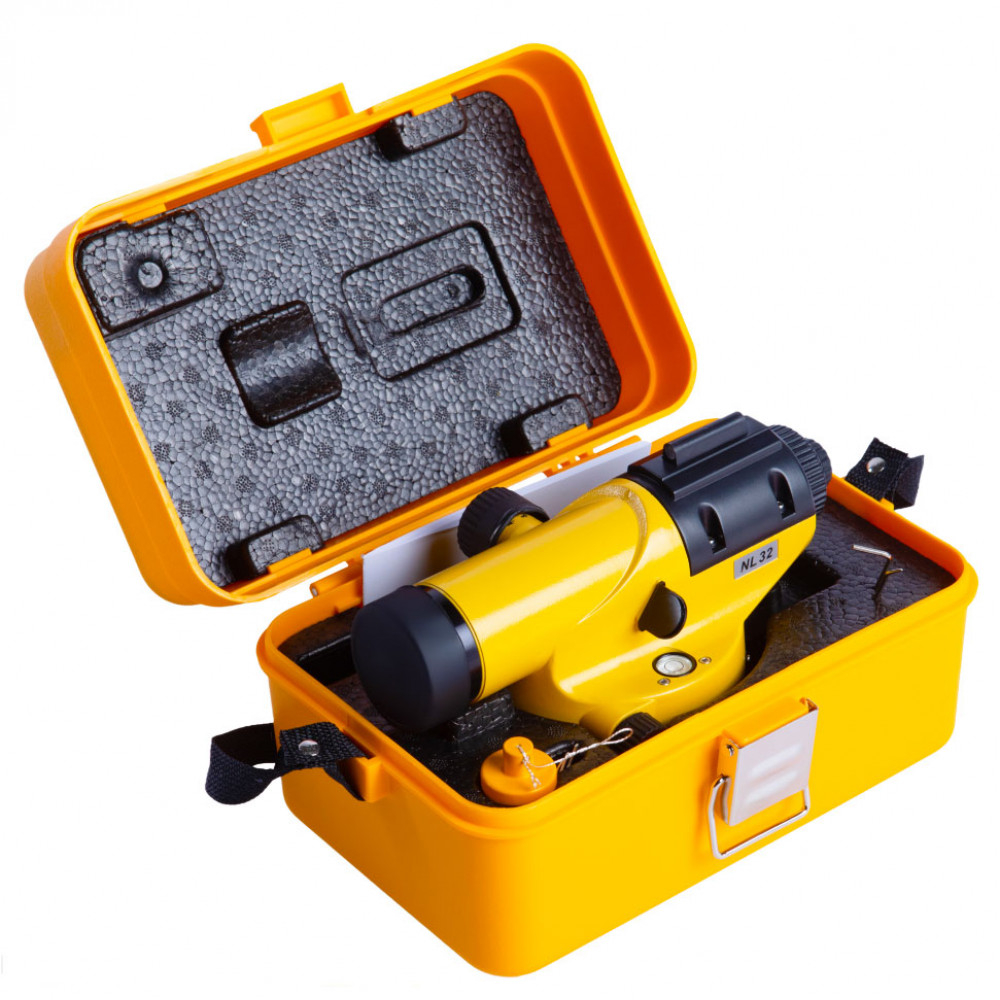

В коробке сам нивелир, футляр, комплект юстировочных инструментов, нитяной отвес, плечевой ремень, крышка объектива и руководство пользователя.
Штатив и рейка поставляются отдельно, потому что их подбирают под объект: длину рейки и тип штатива каждый берёт под свои задачи. Соберём комплект и посчитаем одним счётом.
Как проверить, что компенсатор исправен
Самый быстрый способ это кнопка блокировки на корпусе. Наведитесь на рейку, нажмите кнопку и отпустите: изображение должно уйти и вернуться на прежний отсчёт. Вернулось, значит подвес свободен и демпфер работает.
Полная проверка делается двойным нивелированием из середины и с конца линии. Такую проверку и юстировку выполняем в мастерской.
Выдержит ли прибор дождь и пыль
Класс защиты IPX6 означает стойкость к сильным струям воды, так что дождь и мойка корпуса прибору не страшны. Компенсатор закрыт в герметичном отсеке, влага внутрь не попадает.
Для перевозки прибор фиксируется кнопкой блокировки компенсатора и убирается в футляр, это защищает подвес от ударов на разбитой дороге.
Нужен ли специальный штатив

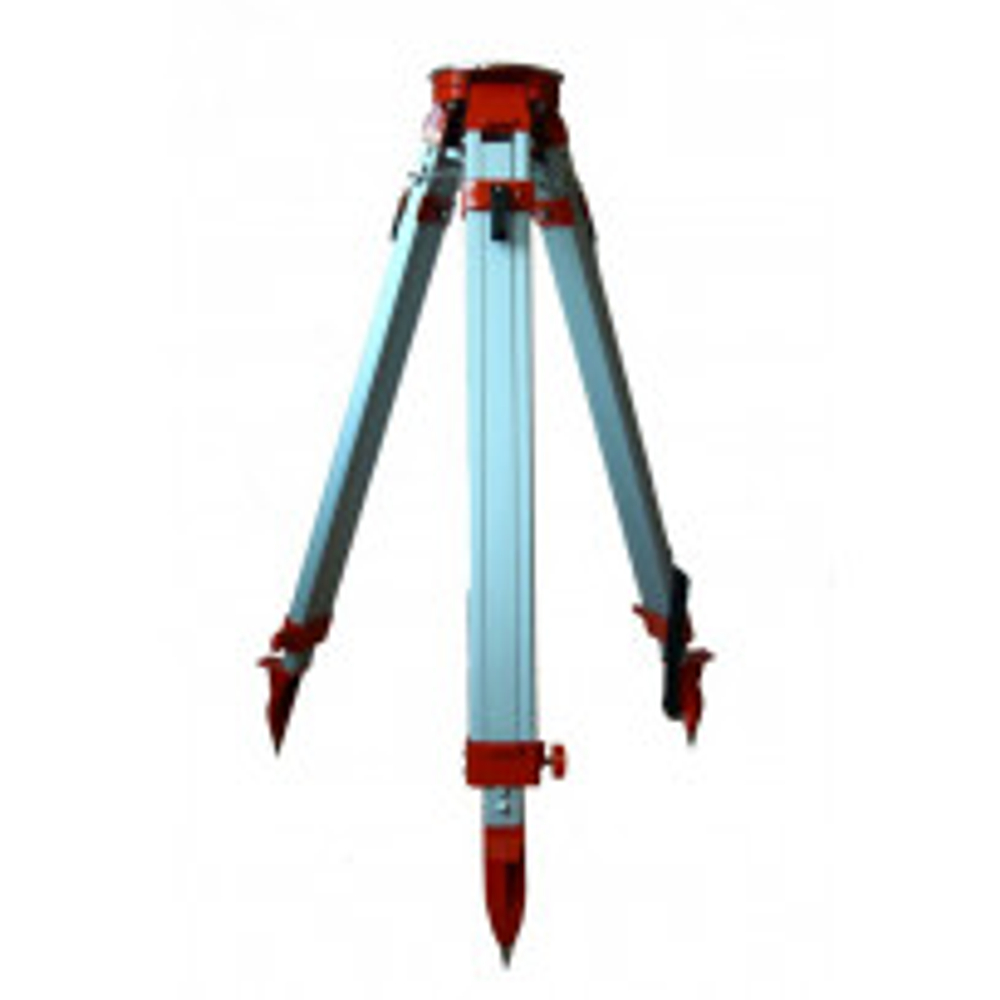

Подойдёт любой геодезический штатив с резьбой 5/8 дюйма, а это фактически все импортные модели. Плоская головка предпочтительнее сферической, на ней прибор ставится быстрее.
На длинных ходах лучше брать штатив потяжелее: он меньше играет от ветра и от шагов рядом, и ход получается стабильнее.
Можно ли измерять этим прибором расстояния

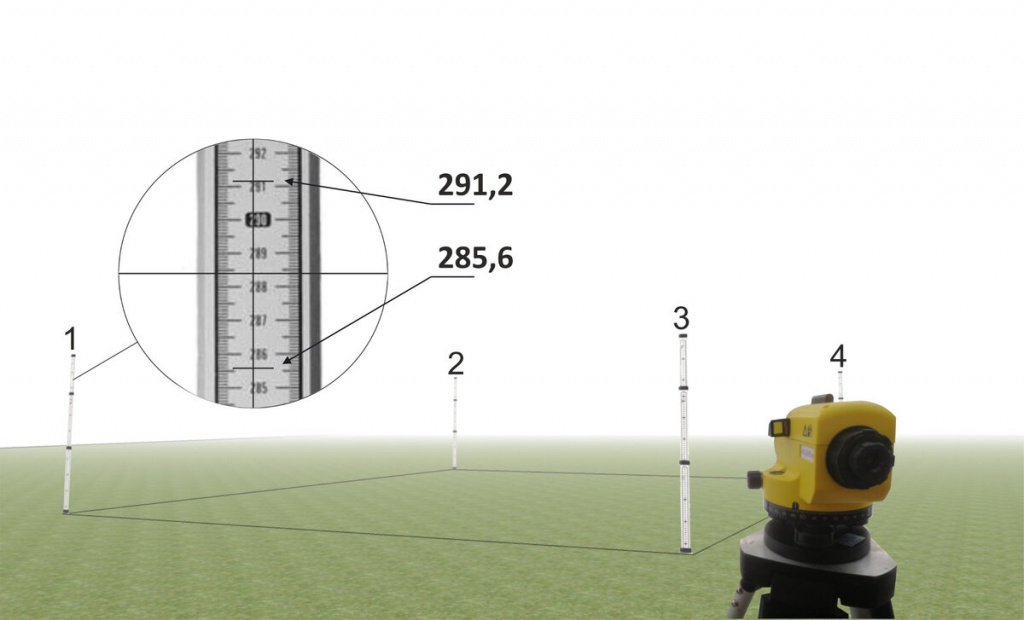

В сетке нитей есть дальномерные штрихи, коэффициент 100, постоянная нулевая. Разность отсчётов по верхней и нижней нити, умноженная на сто, даёт расстояние до рейки в метрах.
Точность такого измерения порядка нескольких десятков сантиметров на сотню метров. Для уравнивания плеч хода этого достаточно, для съёмки координат нужен тахеометр.
- Оптический нивелир South NL32

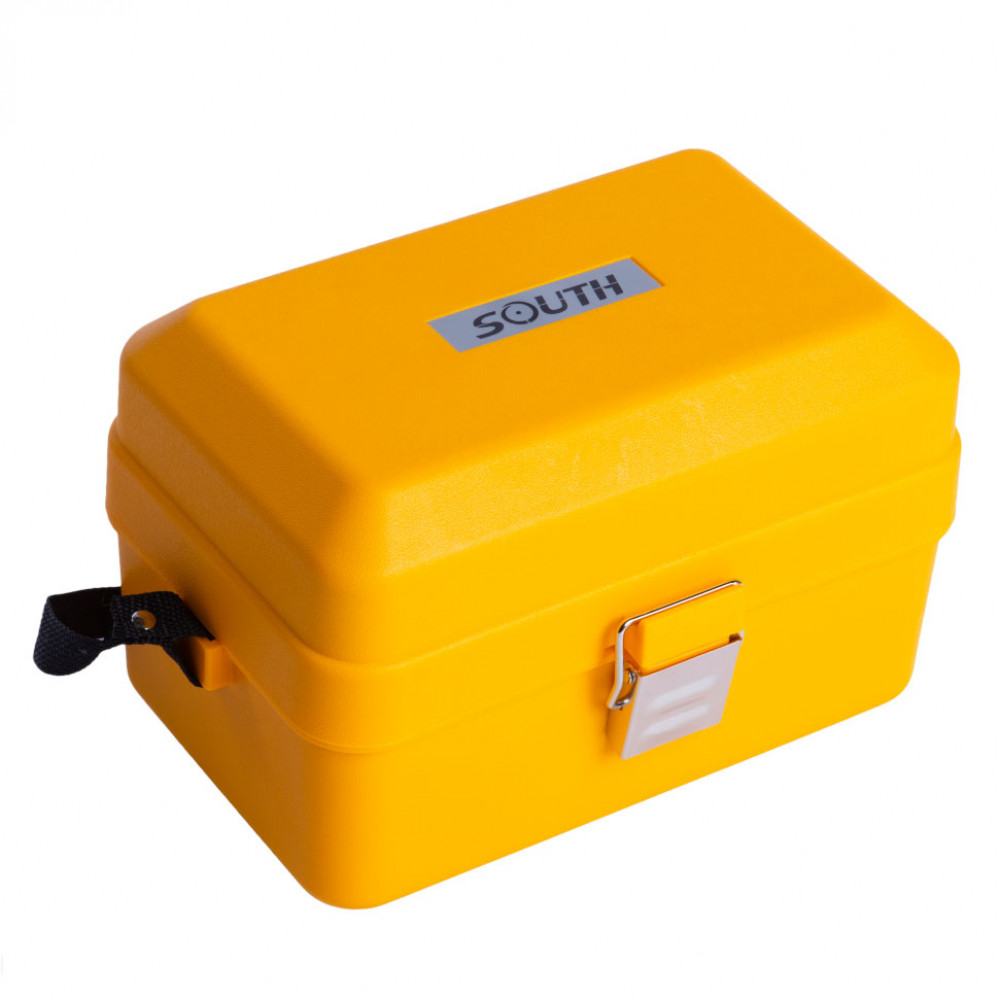

- Футляр для переноски
- Комплект юстировочных инструментов
- Нитяной отвес
- Плечевой ремень
- Крышка объектива
- Руководство пользователя
Штатив и нивелирная рейка в комплект не входят, подбираются отдельно под задачу.
