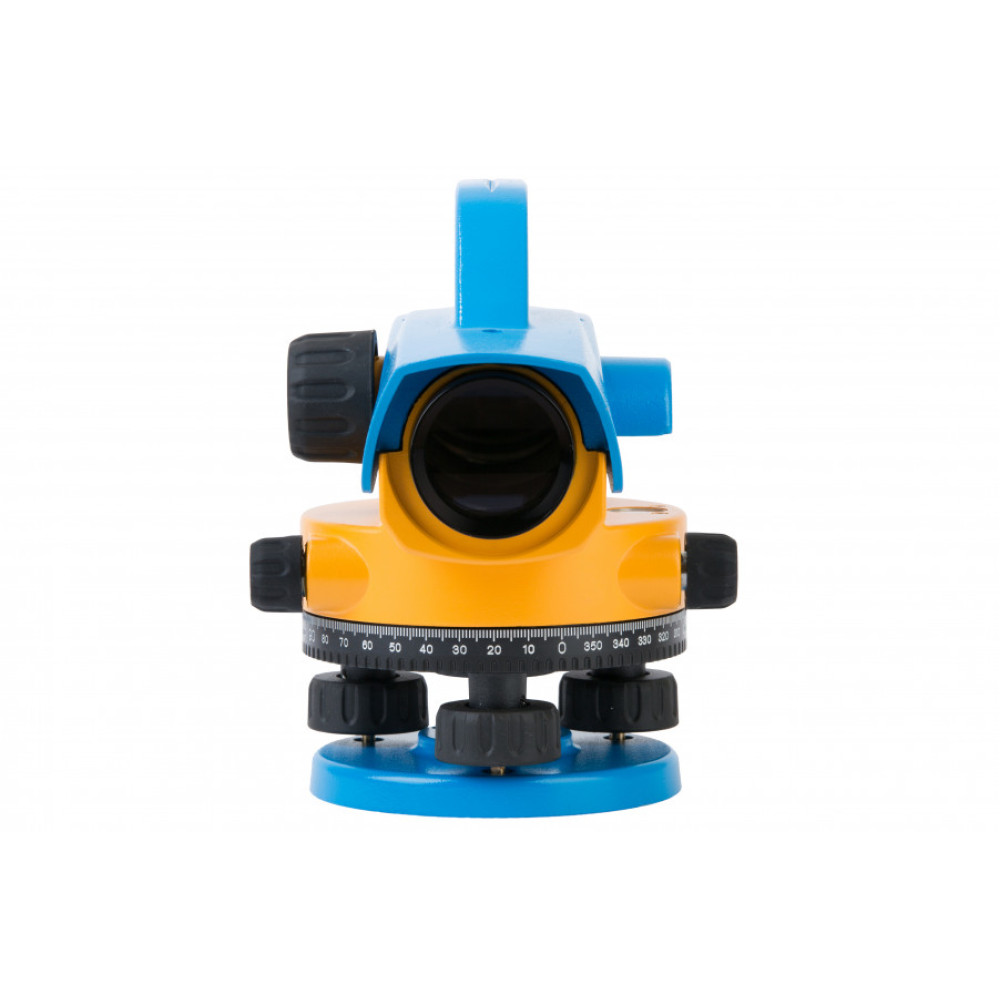

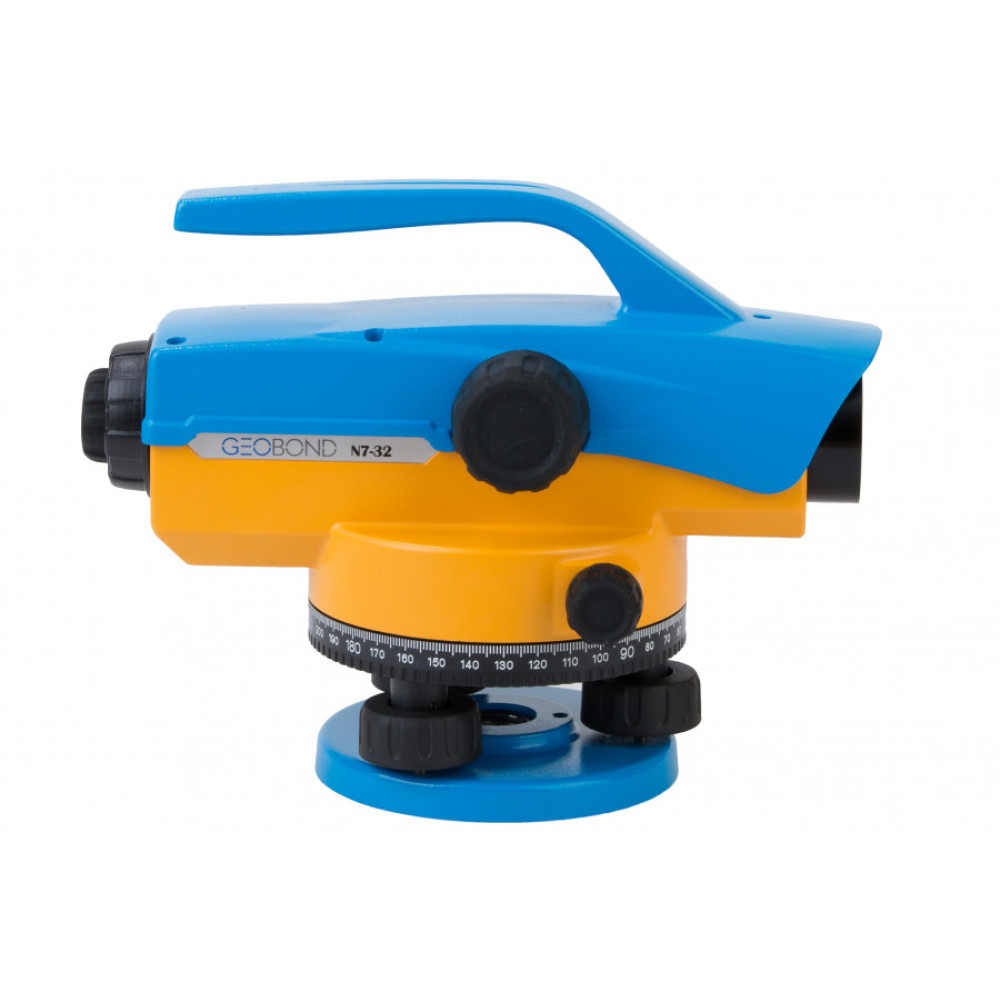

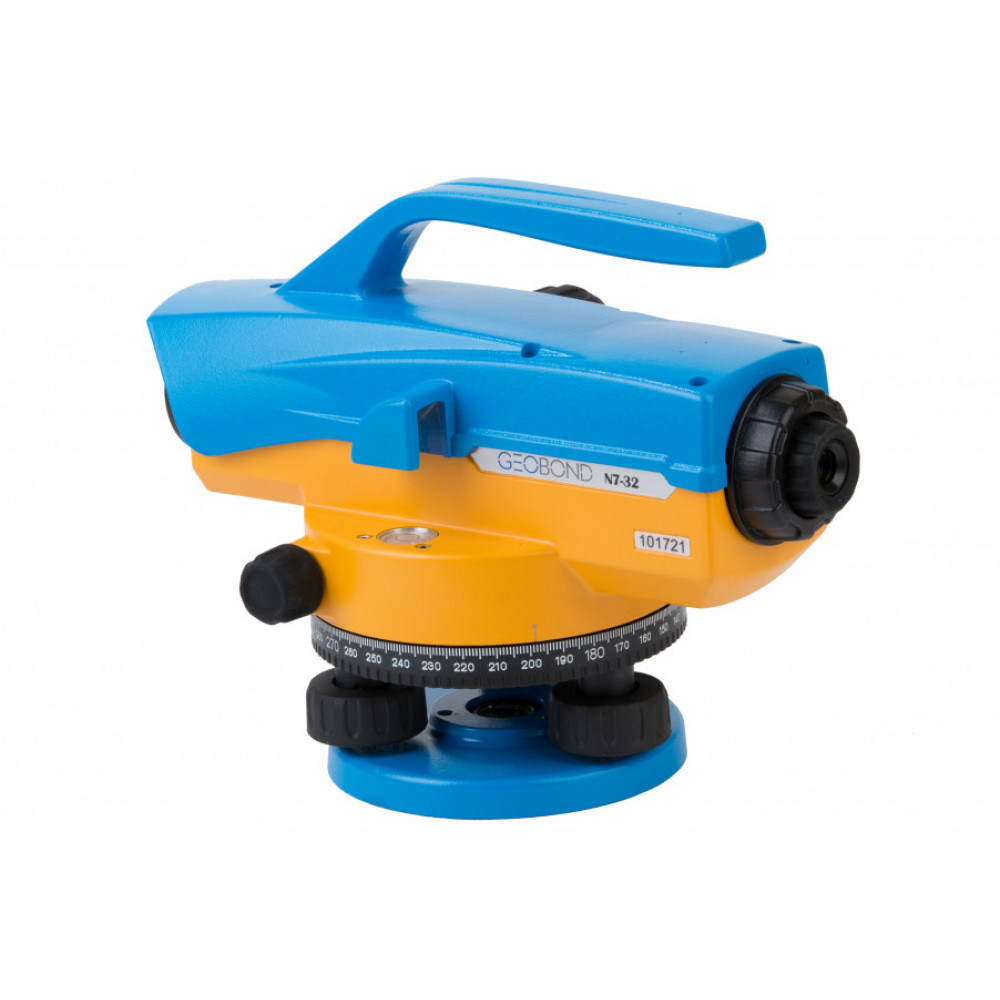

Нивелирный комплект Geobond N7-32 TRIO это оптический нивелир, штатив и пятиметровая рейка в одной удобной для доставки коробке. Вы получаете высотные отметки с погрешностью ±1,5 мм на километр двойного хода, а просветлённая оптика позволяет брать отсчёт на расстоянии до 100 метров, то есть площадку среднего размера закрываете с одной установки.
Докупать ничего не нужно: отвес, юстировочные инструменты и кейс уже внутри.
Полный список параметров смотрите во вкладке с характеристиками.
Что вы получаете на объекте
Каждая цифра ниже меняет что-то конкретное в работе.
- Увеличение 32х и объектив 36 мм, поэтому деления рейки читаются на дальнем конце площадки, а не только под ногами.
- Погрешность ±1,5 мм на 1 км двойного хода, этого хватает для нивелирования III и IV класса, для отметок под стяжку и под монтаж конструкций.
- Воздушный компенсатор с диапазоном ±15 угловых минут сам держит линию визирования горизонтально, вам остаётся вывести круглый уровень.
- Минимальное расстояние фокусирования 1 метр, значит прибор работает и в тесном помещении, где рейку не отнести далеко.
- Горизонтальный лимб даёт простые угловые измерения с точностью до 1 градуса, для разбивки прямых углов на площадке этого достаточно.
- Литой металлический корпус с защитой IP54 и рабочий диапазон от минус 30 до плюс 45 градусов, прибор переживает и дождь, и зимнюю смену.
- Нивелир весит 1,5 кг, штатив 3 кг, рейка 1,425 кг, весь комплект уносит один человек за одну ходку.
Для каких работ применяется нивелирный комплект
Основная задача это передача отметок и определение превышений. Нивелирный комплект ставят на планировке площадки, когда нужно вынести проектные отметки и разбросать высоты по осям. Дальше идёт исполнительная съёмка: контроль отметок фундамента, дна котлована, подсыпки, стяжки и чистого пола. Погрешность ±1,5 мм на километр двойного хода закрывает допуски строительных норм по всем этим работам.
При монтаже нивелир держит горизонт направляющих, ригелей и подкрановых путей, а рейка на 5 метров позволяет брать отметки под потолком на высоте до 5 метров. На благоустройстве и дорожных работах им проверяют уклоны площадок, отмосток и лотков, а на инженерно-геодезических изысканиях прокладывают ход технического нивелирования и передают отметки от ближайшего репера на объект. Дальность до 100 метров означает, что на типовой площадке хватает одной, максимум двух установок штатива.
Работать нужно вдвоём: один у прибора, второй с рейкой. Специального образования комплект не требует, монтажник или прораб осваивает нивелирование за один выезд с наставником, потому что вся суть сводится к трём действиям: выставить прибор по круглому уровню, взять отсчёт назад, взять отсчёт вперёд.
Для нивелирования I и II класса и для наблюдений за осадками берут цифровые нивелиры со штрихкодовой рейкой: они снимают отсчёт автоматически и убирают ошибку оператора. Для разметки плоскостей внутри помещения удобнее лазерный нивелир. Если кроме отметок нужны координаты и углы, нужен тахеометр. Отдельно к комплекту докупают нивелирные рейки другой длины и штативы под конкретную задачу.
Обучение, аренда и поверка
Прибор недорогой, но покупают его на годы, и вопрос обычно не в самом нивелире, а в том, что будет вокруг него.
Учим работать и с прибором, и с методикой: как выставить нивелир, как вести журнал, как замкнуть ход и посчитать невязку, как проверить главное условие и юстировать прибор своими силами. Бригада выходит на объект и сразу считает, а не разбирается по форумам.
Нивелирный комплект можно взять в аренду. Возьмите на объект перед закупкой либо закройте арендой пиковую загрузку, когда своих приборов не хватает.
Делаем поверку и следим за сроком, свидетельство приходит вместе с прибором. Поверка не просрочится посреди объекта, напомним заранее.
Часто задаваемые вопросы
Собрали то, что спрашивают перед покупкой нивелирного комплекта. Не нашли свой вопрос, напишите, ответим по вашему объекту.
Хватит ли точности для стройки
Погрешность ±1,5 мм на 1 км двойного хода закрывает нивелирование III и IV класса и техническое нивелирование. Отметки фундамента, стяжки, чистого пола и монтажных горизонтов принимают по таким приборам.
Для нивелирования I и II класса и для мониторинга осадок нужен прибор другого класса точности.
На каком расстоянии можно ставить рейку
Рабочая дальность до 100 метров, при увеличении 32х деления читаются уверенно. Ближняя граница 1 метр, поэтому в тесном помещении прибор тоже работает.
На практике плечи держат примерно равными, так уходит влияние остаточной ошибки главного условия.
Что входит в комплект и надо ли что-то докупать

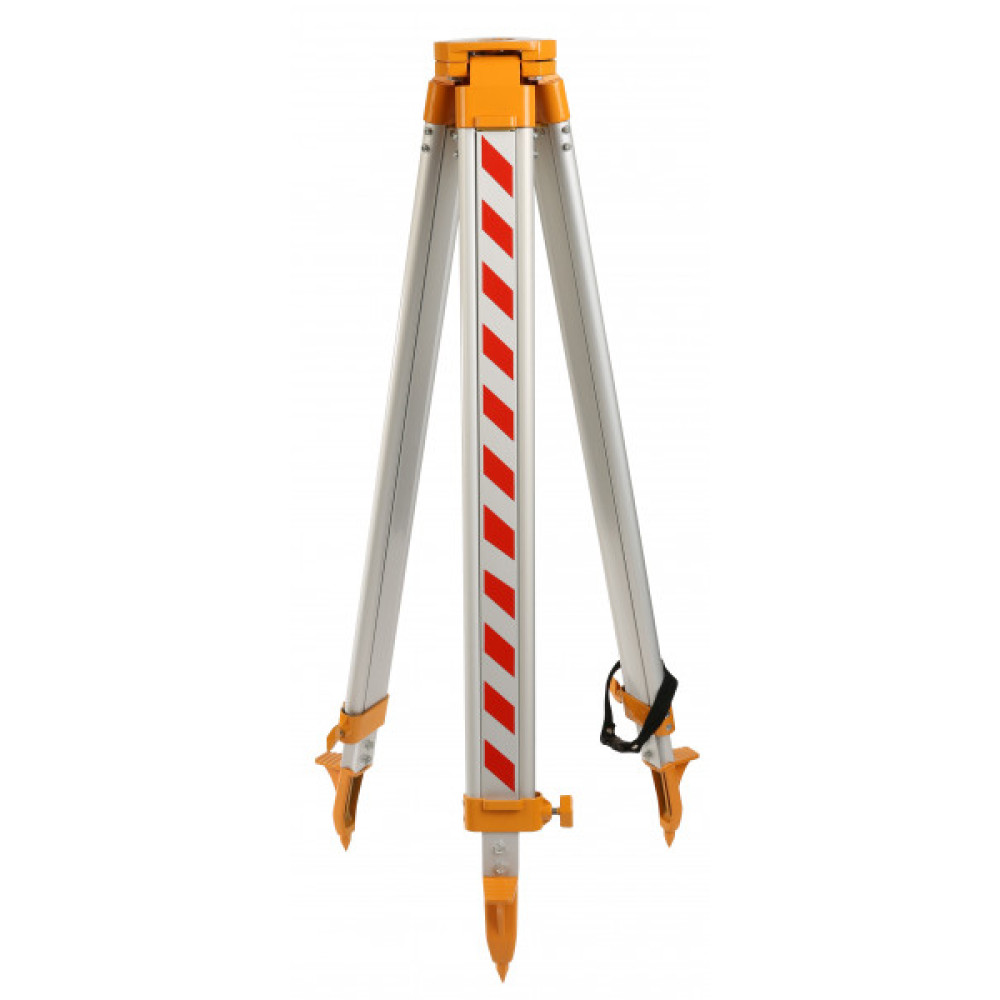

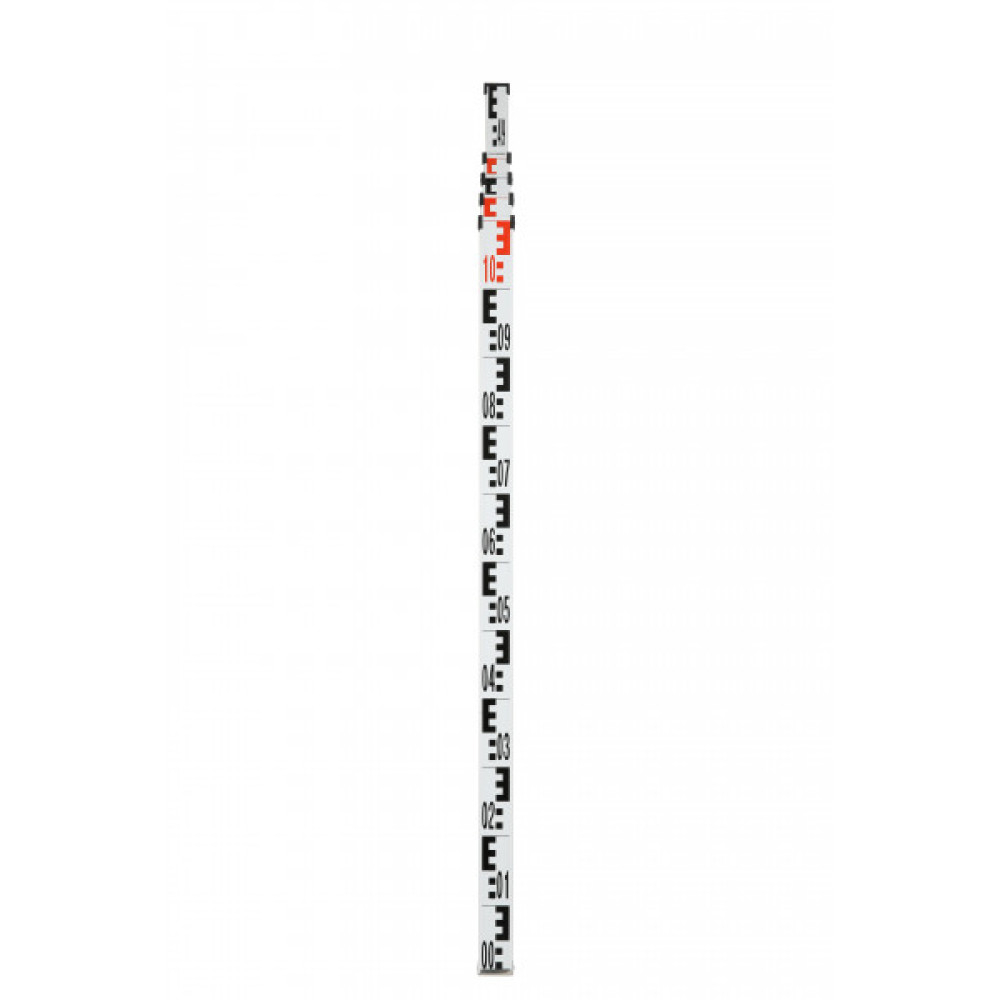

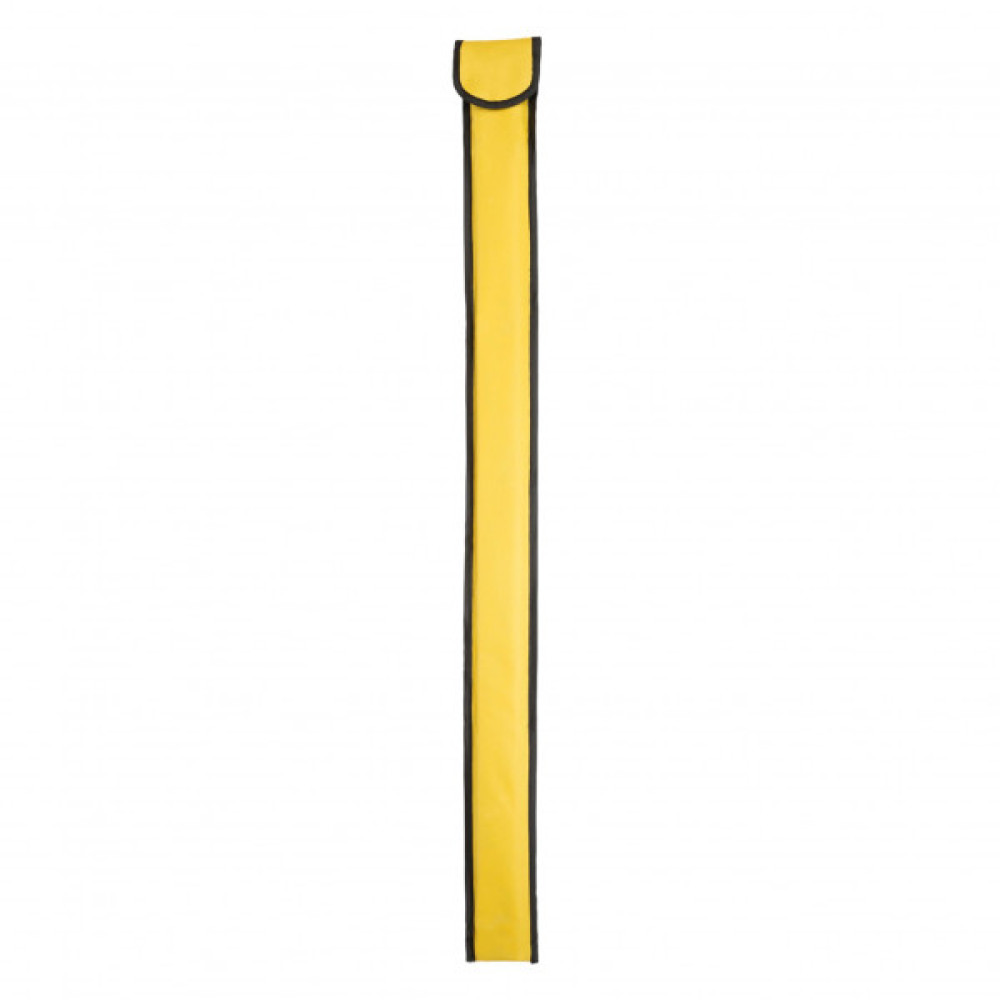

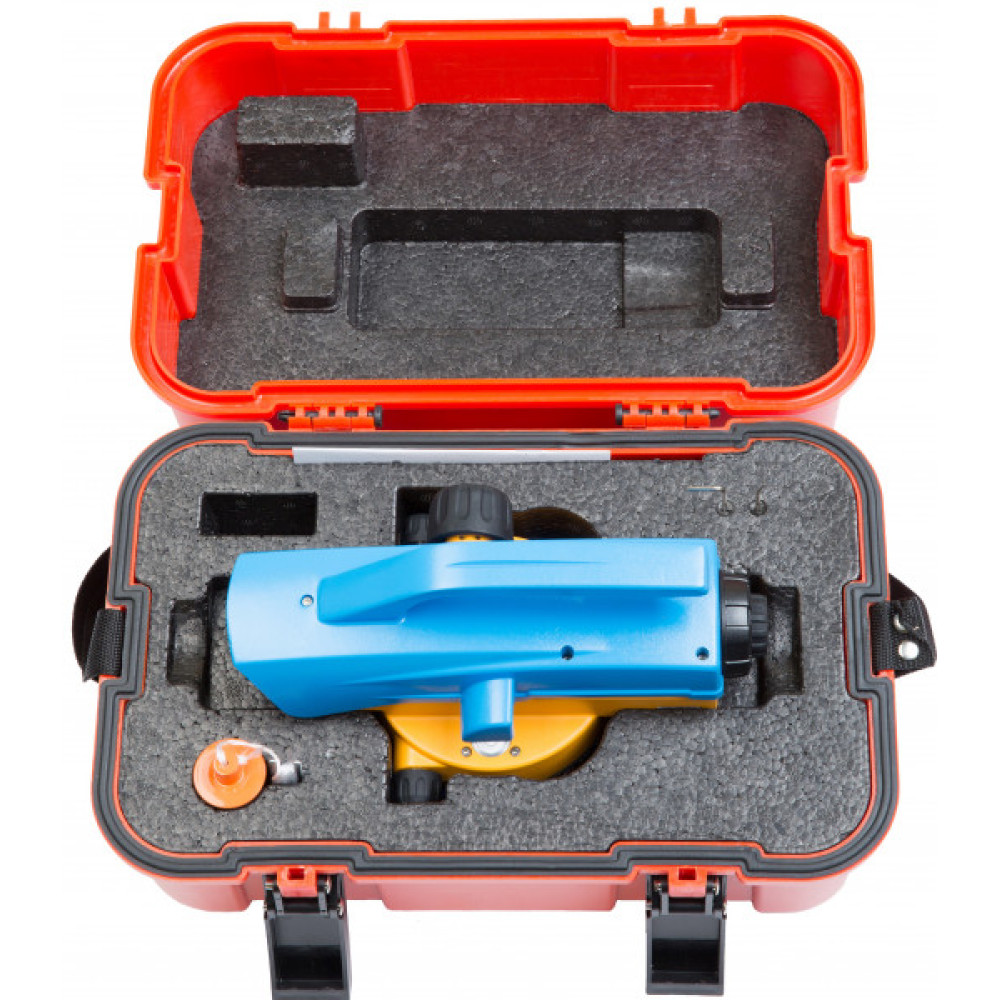

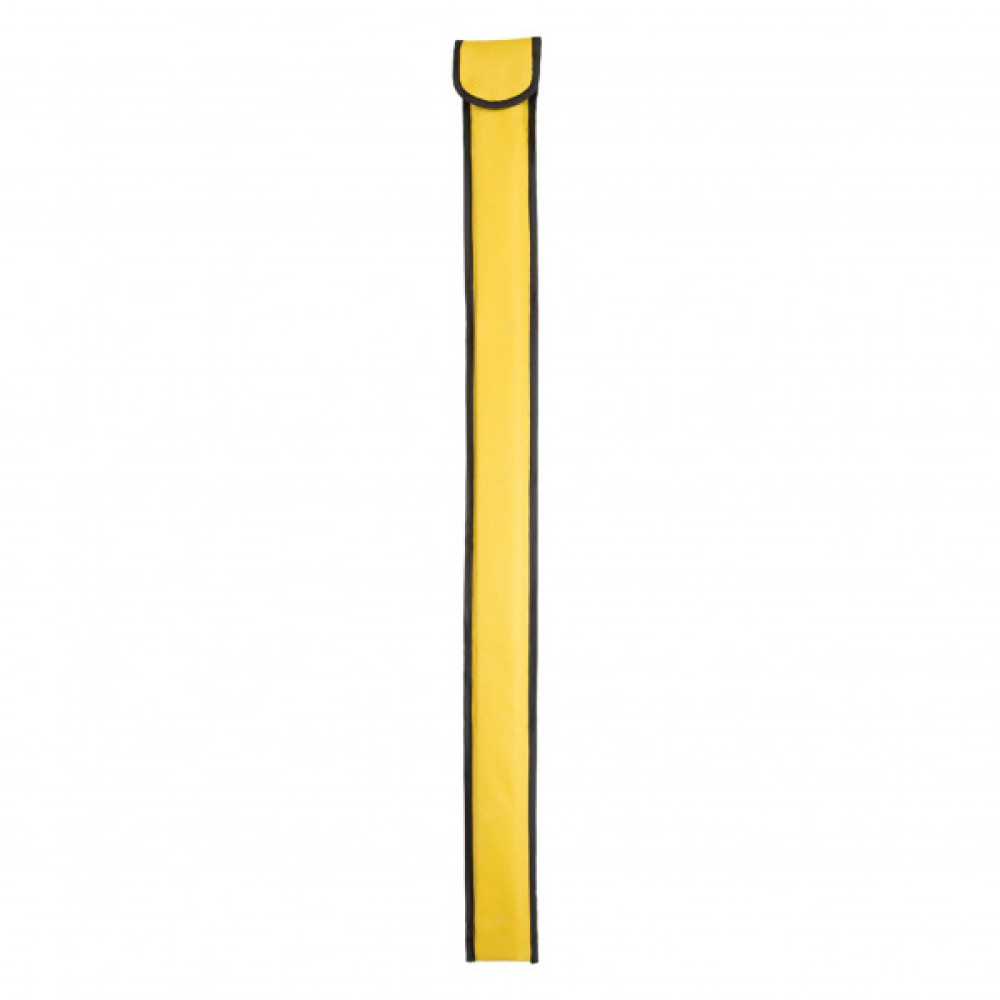

В кейсе нивелир Geobond N7-32, штатив ТГ-3230 с рабочей высотой 171 см, телескопическая алюминиевая рейка TS-5 на 5 метров в чехле, нитяной отвес и юстировочные инструменты.
Для старта работ докупать нечего. Со временем берут вторую рейку или башмаки под неё, если ход идёт по мягкому грунту.
Справится ли человек без геодезического образования
Освоить нивелирование получается за один выезд с наставником. Прибор сам приводит линию визирования в горизонт компенсатором, от оператора нужно вывести круглый уровень и правильно взять отсчёты.
Сложность не в приборе, а в дисциплине: вести журнал, замыкать ход и считать невязку.
Получится ли взять комплект в аренду перед покупкой
Берите на объект и пройдите обычную смену. Отметки ляжут в ваш журнал, и вы увидите, устраивает ли комплект по точности и по удобству именно на вашей площадке.
Нужна ли поверка и как часто
Поверка нужна, если результаты уходят заказчику или в надзорные органы. Прибор приходит со свидетельством, если заказываете комплект с поверкой.
Межповерочный интервал уточняйте у менеджера перед сделкой, он зависит от действующего описания типа.
Как комплект ведёт себя зимой
Рабочий диапазон от минус 30 до плюс 45 градусов, зимнюю смену прибор отрабатывает. Корпус литой металлический с защитой IP54, снег и брызги ему не мешают.
Ручка на верхней крышке крупная, прибор переносится в рабочих и зимних перчатках.

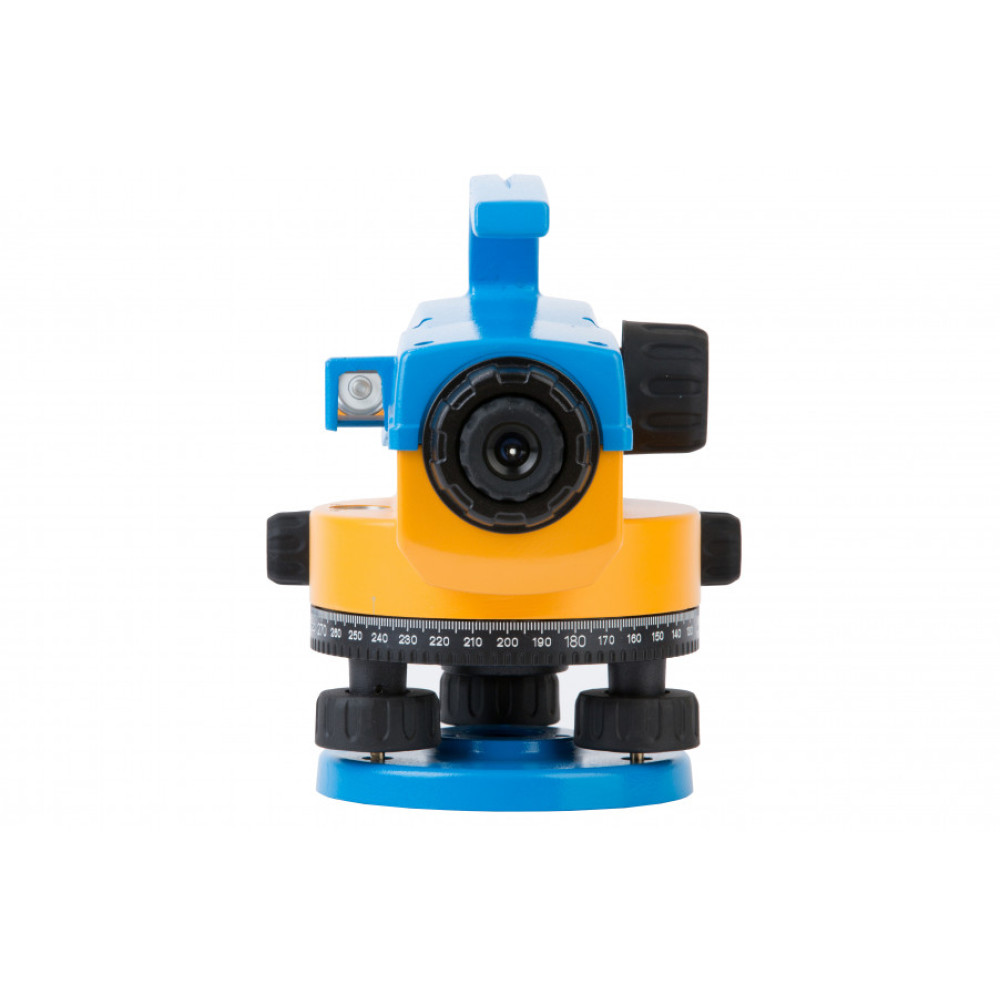

- Оптический нивелир Geobond N7-32 — 1 шт.
- Штатив ТГ-3230 — 1 шт.
- Нивелирная рейка — 1 шт.
- Нитяной отвес — 1 шт.
- Юстировочные инструменты — 1 комплект.
- Прочный пластиковый кейс — 1 шт.
- Гарантия 1 год
