Модель

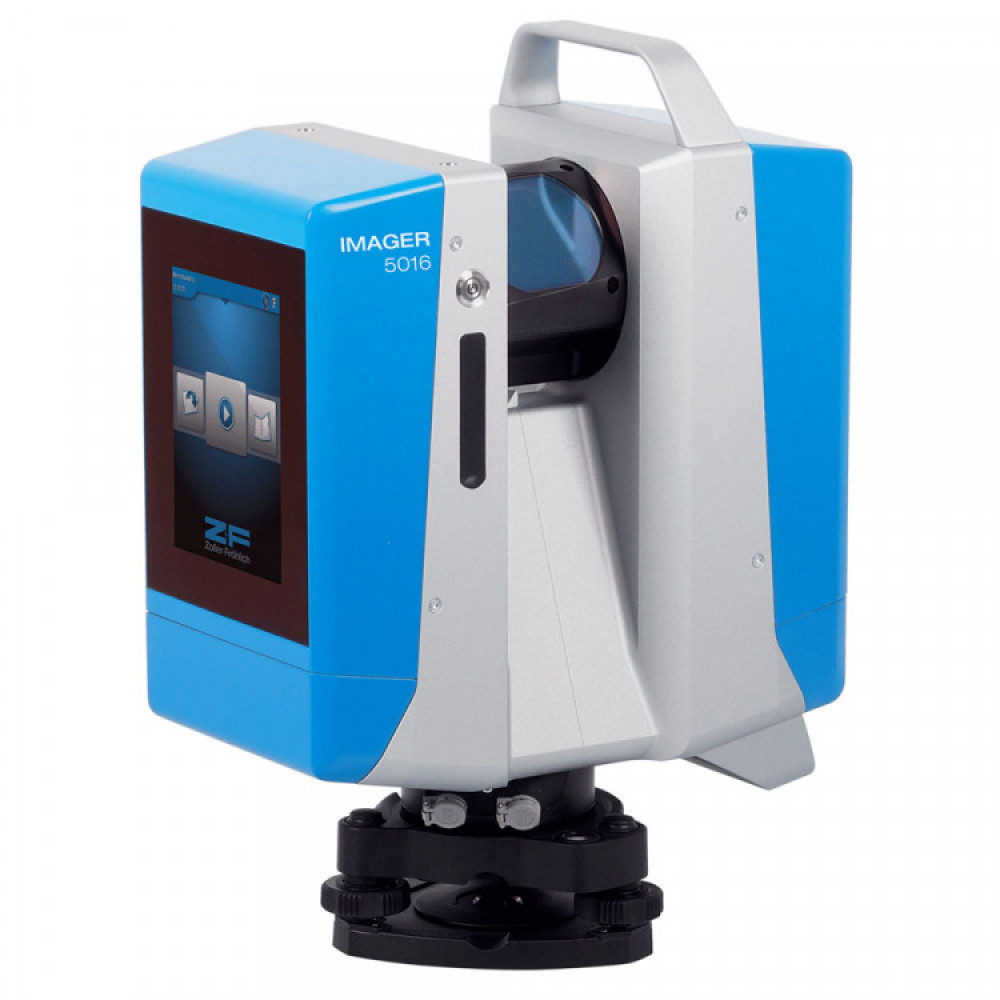

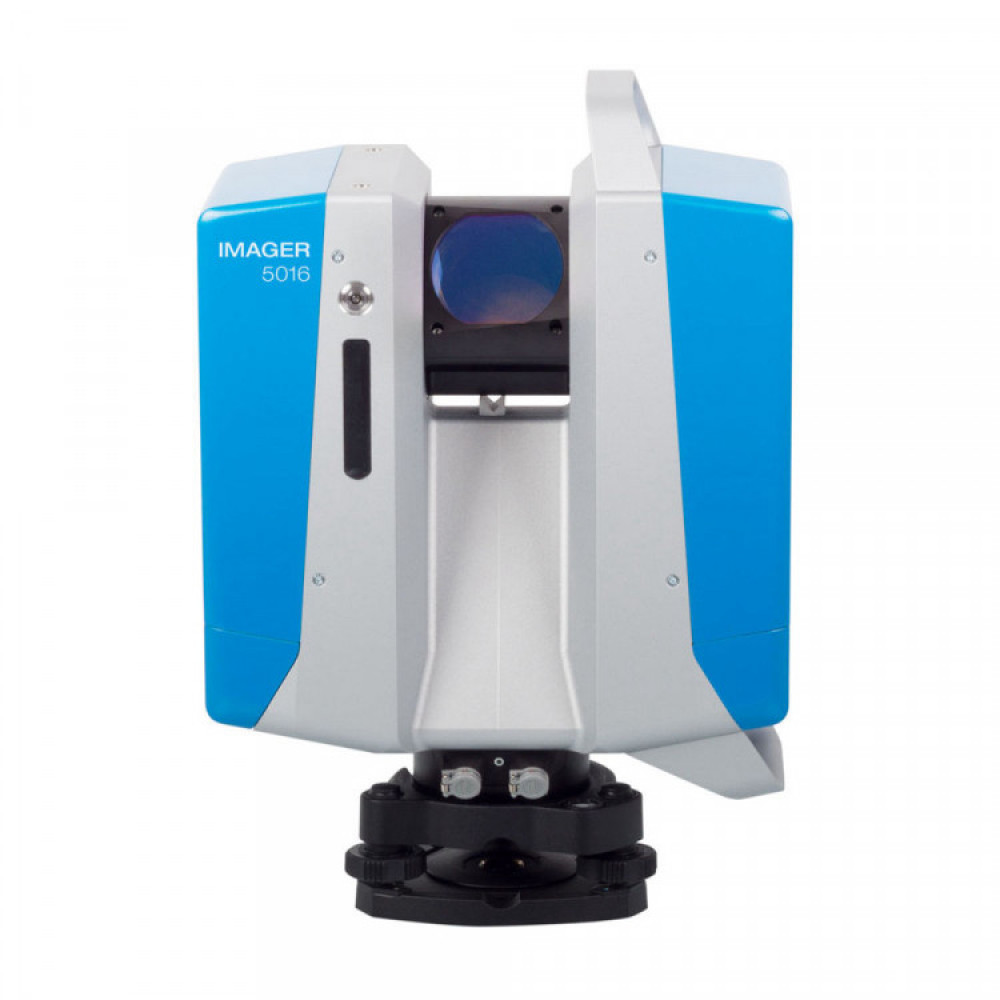

Z+F IMAGER 5016 бу
Интерфейсы
Разъем микро D-Sub для дополнительных устройств (импульса PPS, одометра, синхронизации и т.д.).
Рабочая температура
-20° C … +50° C
Вес
Сканер: 6,5 кг Аккумулятор: 0,5 кг Адаптер питания: 0,54 кг
Температура хранения
-20° C … +50° C
Влажность
неконденсируемая
Передача данных
Ethernet, WiFI или SD-карта
Время работы
около 5 часов (от 2-х батарей)
Диапазон частот
двухдиапазонный (2,4 ГГц/5 ГГЦ)
Хранение данных
128 Гб SATA (внутренний, дополнительно 128 ГБ SD-карта)
Диапазон
365 м (расстояние разрешения неоднозначности)
Расходимость пучка
< 0.3 мрaд
Входное напряжение
24 В постоянный ток (сканер) 100 – 240 В переменный ток (адаптер питания)
Размер пучка
3,5 мм (на расстоянии 0.1 м)
Минимальное расстояние съемки
0,3 м
Минимальное разрешение
0,1 мм
Частота сбора данных
1,094 млн. точек в секунду
Линейная ошибка
< 1мм+10ppm
Точность измерения расстояния на 10 м
отражение 14%: 0,30 мм отражение 37%: 0,25 мм отражение 80%: 0,20 мм
Точность измерения расстояния на 25 м
отражение 14%: 0,39 мм отражение 37%: 0,28 мм отражение 80%: 0,25 мм
Точность измерения расстояния на 50 м
отражение 14%: 0,80 мм отражение 37%: 0,50 мм отражение 80%: 0,30 мм
Точность измерения расстояния на 100 м
отражение 14%: 2,60 мм отражение 37%: 1,10 мм отражение 80%: 0,70 мм
Точность измерения расстояния на 200 м
отражение 14%: 9,60 мм отражение 37%: 3,60 мм отражение 80%: 1,70 мм
Вертикальная система вращения
Полностью закрытое зеркало вращения
Горизонтальная система вращения
Сканер вращается вокруг вертикальной оси
Вертикальное поле зрения
320°
Горизонтальное поле зрения
360°
Пикселей/360° гориз./вертик.
1 250
Нормальное качество
0:22 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "НИЗКОЕ": Пикселей/360° гориз./вертик.
2 500
УГЛОВОЕ РАЗРЕШЕНИЕ "НИЗКОЕ": Низкое качество
0:22 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "НИЗКОЕ": Нормальное качество
0:45 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "НИЗКОЕ": Высокое качество
1:31 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "НИЗКОЕ": Премиальное качество
-
УГЛОВОЕ РАЗРЕШЕНИЕ "СРЕДНЕЕ": Пикселей/360° гориз./вертик.
5 000
УГЛОВОЕ РАЗРЕШЕНИЕ "СРЕДНЕЕ": Низкое качество
0:45 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "СРЕДНЕЕ": Нормальное качество
1:31 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "СРЕДНЕЕ": Высокое качество
3:03 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "СРЕДНЕЕ": Премиальное качество
6:06 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "ВЫСОКОЕ": Пикселей/360° гориз./вертик.
10 000
УГЛОВОЕ РАЗРЕШЕНИЕ "ВЫСОКОЕ": Низкое качество
1:31 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "ВЫСОКОЕ": Нормальное качество
3:03 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "ВЫСОКОЕ": Высокое качество
6:06 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "ВЫСОКОЕ": Премиальное качество
12:13 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "СУПЕРВЫСОКОЕ": Пикселей/360° гориз./вертик.
20 000
УГЛОВОЕ РАЗРЕШЕНИЕ "СУПЕРВЫСОКОЕ": Низкое качество
3:03 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "СУПЕРВЫСОКОЕ": Нормальное качество
6:06 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "СУПЕРВЫСОКОЕ": Высокое качество
12:13 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "СУПЕРВЫСОКОЕ": Премиальное качество
24:26 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "УЛЬТРАВЫСОКОЕ": Пикселей/360° гориз./вертик.
40 000
УГЛОВОЕ РАЗРЕШЕНИЕ "УЛЬТРАВЫСОКОЕ": Низкое качество
-
УГЛОВОЕ РАЗРЕШЕНИЕ "УЛЬТРАВЫСОКОЕ": Нормальное качество
12:13 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "УЛЬТРАВЫСОКОЕ": Высокое качество
24:26 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "УЛЬТРАВЫСОКОЕ": Премиальное качество
48:57 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "ЭКСТРЕМАЛЬНО ВЫСОКОЕ": Пикселей/360° гориз./вертик.
100 000
УГЛОВОЕ РАЗРЕШЕНИЕ "ЭКСТРЕМАЛЬНО ВЫСОКОЕ": Низкое качество
-
УГЛОВОЕ РАЗРЕШЕНИЕ "ЭКСТРЕМАЛЬНО ВЫСОКОЕ": Нормальное качество
-
УГЛОВОЕ РАЗРЕШЕНИЕ "ЭКСТРЕМАЛЬНО ВЫСОКОЕ": Высокое качество
48:57 мин
УГЛОВОЕ РАЗРЕШЕНИЕ "ЭКСТРЕМАЛЬНО ВЫСОКОЕ": Премиальное качество
122:22 мин
Двухосевой компенсатор
разрешение: 0,001° диапазон измерения: ±0.5° точность: < 0.004° выбор между вкл. и откл. Состоянием
Лазерный отвес
класс лазера 2 точность отвеса 0,5 мм /1м диаметр лазерного пятна < 1,5 мм на 1,5 м
Экран нивелирования
Функция электронного уровня во встроенном ПО и в Laser Control®
Встроенная панель управления
5.7-дюймовый сенсорный экран с поддержкой мультитач для управления, просмотра сканов и фото, измерений и функций навигации
Потребление энергии
< 45 Ватт при сканировании
Условия освещения
Работает в любых условиях – от яркого света до полной темноты
Встроенные сенсоры
барометр, акселерометр, гироскоп, компас, GPS
Приемник
L1 (1575,42 МГц) 56 каналов
Точность (в плане)
2,5 м (автономное) 2,0 м (SBAS) <1,0 м (WAAS)
Скорость передачи данных
до 240 Mбит/с
Размеры (ширина х глубина х высота)
Сканер: 150 x 258 x 328 мм Аккумулятор: 150 x 80 x 45 мм Адаптер питания: 35 x 67 x 167 мм
