Описание

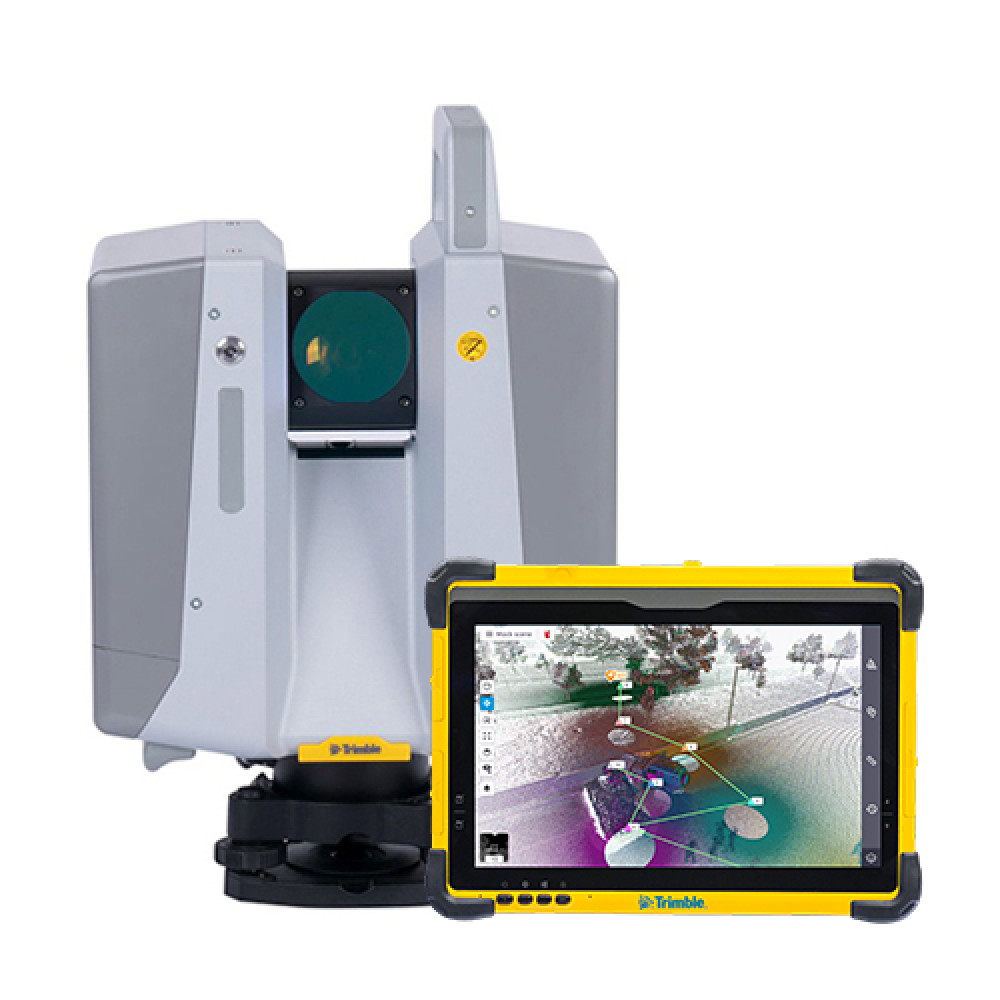

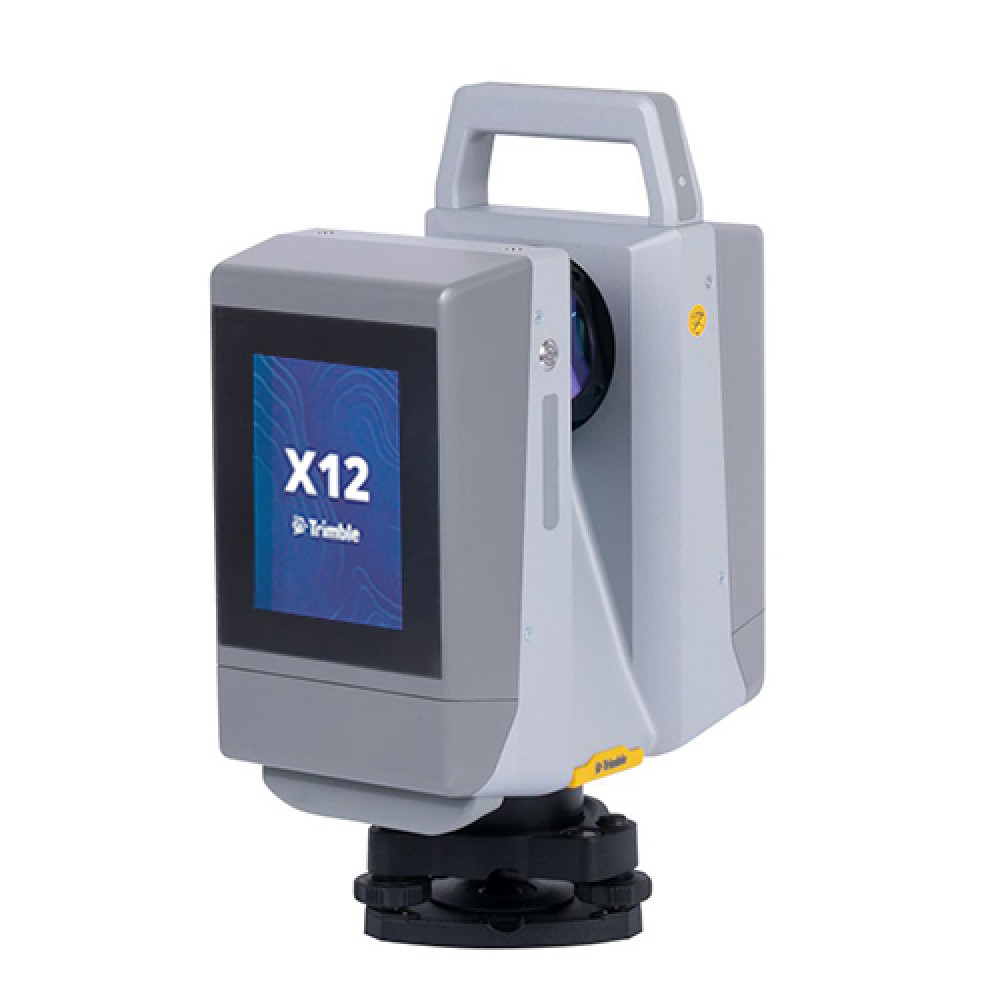

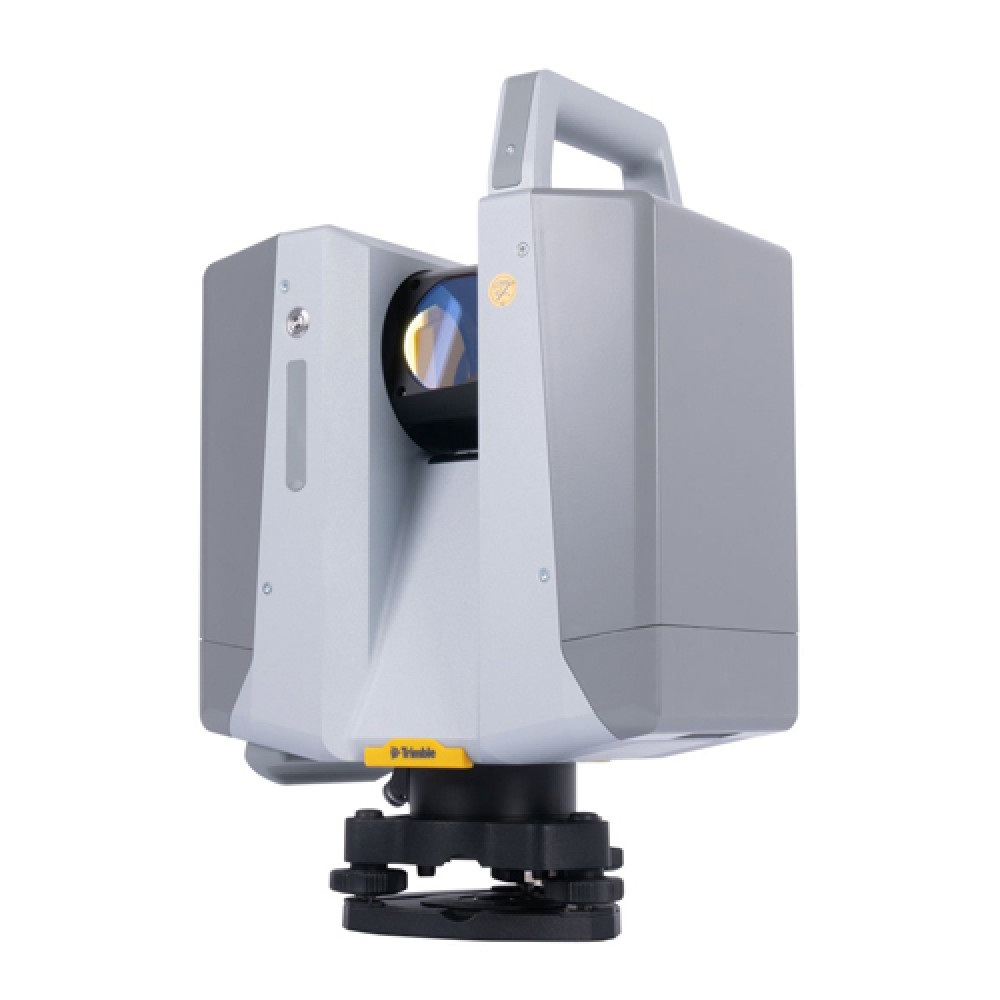

Лазерный сканер Trimble X12 является лучшим выбором между двумя мирами: ведущее в отрасли оборудование и мощное ПО Trimble Perspective для гарантированной предельной производительности.Теперь нет необходимости проводить сложные рабочие процессы. Он избавит вас от сложного процесса регистрации и компромиссов в точности и скорости, дальности и визуализации.Области применения:
- Геодезическая съемка Trimble X12 быстро фиксирует объекты для съемки прав собственности на землю, здания, дороги, перекрестки, ландшафтный дизайн, выступы и сложные конструкции.
- Гражданская инфраструктура С помощью Trimble X12 можно создавать документы для чертежей и моделей мостов, туннелей, плотин и других объектов гражданской инфраструктуры с безопасного рабочего расстояния, а сканирование территории предоставляет данные высокого разрешения для каждой области.
- Промышленное обследование Trimble X12 создает точные построенные модели сложных промышленных объектов, позволяя моделировать и модернизировать проекты.
- Судебная экспертиза В криминалистике высокоскоростное сканирование и обработка изображений Trimble X12 позволяют фиксировать места преступлений и дорожно-транспортных происшествий, сводя к минимуму перекрытие дорог даже в экстремальных погодных условиях.
- Культурное наследие Trimble X12 также полезен для планирования реконструкции и документирования истории. Проекты по сохранению исторических мест требуют детальной информации для проверки или мониторинга износа поверхности, а также изображений высокого разрешения для документирования, анализа и реставрации.
- Цифровой двойник Trimble X12 может безопасно и эффективно создавать исполнительные модели для BIM-сканирования и реконструкции, предоставляя четкую информацию для адаптивного повторного использования, расширения здания, осмотра фасадов.
ДоступностьНепревзойденная простота использования снижает сложности, связанные с расширенным сканированием.ПроизводительныйМы предлагаем лучшие сканеры и программное обеспечение, чтобы помочь вашему бизнесу быть более эффективным, получая превосходные данные сканирования и визуализации быстрее, чем когда-либо прежде.НадежныйПревосходная производительность и технологические достижения обеспечат вас полной уверенностью, что ваша работа будет выполнена правильно.Trimble PerspectiveИнтуитивно понятное и мощное программное обеспечение Trimble Perspective™ обеспечивает непревзойденную производительность благодаря точному сбору данных.Trimble RealWorksВы можете использовать полученные данные практически из любого источника благодаря Trimble RealWorks, который предоставляет комплексное решение для эффективной регистрации, анализа и моделирования.Trimble Business CenterОбрабатывайте данные сканирования с помощью модуля сканирования TBC и используйте инструменты для классификации, извлечения признаков и получения результатов САПР.
- Высокое разрешение, точные данные облака точек
- Четкие данные облака точек
- Высокоскоростное сканирование до 2.18 млн. точек/секунду на расстоянии 365 м.
- Диапазон шумов 0,2 мм, плотность 0,6 мм на расстоянии 10 м.
- Обеспечивает четкие изображения
- Захватывающее изображение без параллакса для данных облака точек.
- Светодиодный прожектор с яркостью 700 люмен позволяет получать изображения в темных местах.
- Быстрый и гибкий сбор данных облака точек
- Высокие настройки качества изображения позволяют быстро и эффективно сканировать интересующие области, обеспечивая сканирование всей площади всего за 23 секунды.
- Минимальная дальность сканирования 0,3 м позволяет получать более подробную информацию даже в ограниченном пространстве.
- Непревзойденная простота использования
- Автоматическая запись, уточнение, отчетность и экспорт полевых данных с помощью Trimble Perspective на планшете T10x.
- Удобный интерфейс OnBoard.
Комплект поставки: лазерный сканер Trimble X12, треггер, Li-ion аккумулятор - 4 шт, SD карта 128 Гб, кабель LAN 0.5 м, кабель Ethernet 5 м, удлинительный кабель для питания, кабель питания с переходниками для блока питания, зарядное устройство и блок питания для зарядного устройства, автомобильный адаптер к зарядному устройству, USB с руководством пользователя, инструкция по быстрому запуску прибора, карта активации гарантии, сертификат заводской калибровки, транспортировочный кейс.
Характеристики
Бренд
Trimble
Тип
HDR, автоматический, до 11 экспозиций, без параллакса
Модель
Trimble X12
Интерфейсы
Разъем Micro D‑Sub для внешних датчиков и синхронизации (импульс PPS, одометр, линейная синхронизация и т. д.)
Рабочая температура
‑10 °C to +45 °C
Температура хранения
‑20 °C to +50 °C
Влажность
Без конденсации
Операционная система
Microsoft ® Windows 10 IoT Enterprise
Тип батареи
Перезаряжаемый литий-ионный аккумулятор 14,4 В, 16,8 Ач
Точность
< .004° (14.4”)
Время работы
~ 5 часов работы с двумя батарейками в приборе
Скорость сканирования
до 2.187 миллионов точек/сек (2,187 kHz)
Длина волны лазера
1500 нм, невидимый
Поле зрения
360° x 320°
Хранение данных
Внутренний жесткий диск SATA 128 ГБ и SD-карта 128 ГБ
Гарантия
2 года
Дисплей
5,7-дюймовый сенсорный экран, цветной мультисенсорный дисплей для управления прибором и просмотра данных сканирования и цветных изображений
Процессор
Процессор Intel ® Core ™ i7 10-го поколения
Разрешение
~ 80 MP Панорама
Класс защиты
IP54 (защита от пыли и водяных брызг)
Диапазон фокусировки
1 m–∞
Диапазон измерения
0.3м – 365м
Угловая точность
0.004° (14.4”)
Вес прибора
6.7 кг и 7.7 кг с батареями
Скорость вращения
Max. 55 rps (3,280 rpm)
Время автономной работы
~ 2.5 ч (4 батареи в комплекте)
Дистанционное управление
Планшет Trimble T10x или аналогичный планшет или ноутбук с Windows® 10 по кабелю WLAN или Ethernet
Диапазон компенсации
± 0.5°
Условия освещения
Не зависит от условий освещения
Автоматическая регистрация
Автоматическая ориентация и выравнивание сканирования с последним или предварительно выбранным сканированием
Ручная регистрация
Ручное выравнивание или разделение экрана от облака к облаку
Отчет о регистрации
Отчет со средней ошибкой проекта и станции, результатами перекрытия и согласованности
Лазерная 3D система Trimble X12
Сверхскоростной 3D‑лазерный сканер с точностью, дальностью действия и разрешением HDR для эффективного сбора данных высочайшего качества, доступных для получения впечатляющих результатов для сложных проектов.
Программное обеспечение Trimble Perspective
Простое в использовании программное обеспечение для управления сканером, 3D‑визуализации, автоматической регистрации в полевых условиях, уточнения, создания отчетов, Ваннотаций, измерений и экспорта для упрощения и расширения возможностей в полевых условиях.
Класс лазера EDM
Класс лазера 1, безопасный для глаз в соответствии с IEC 60825-1
Диаметр/расходимость луча
~ 3.5мм на 1м/~ 0.3 mrad

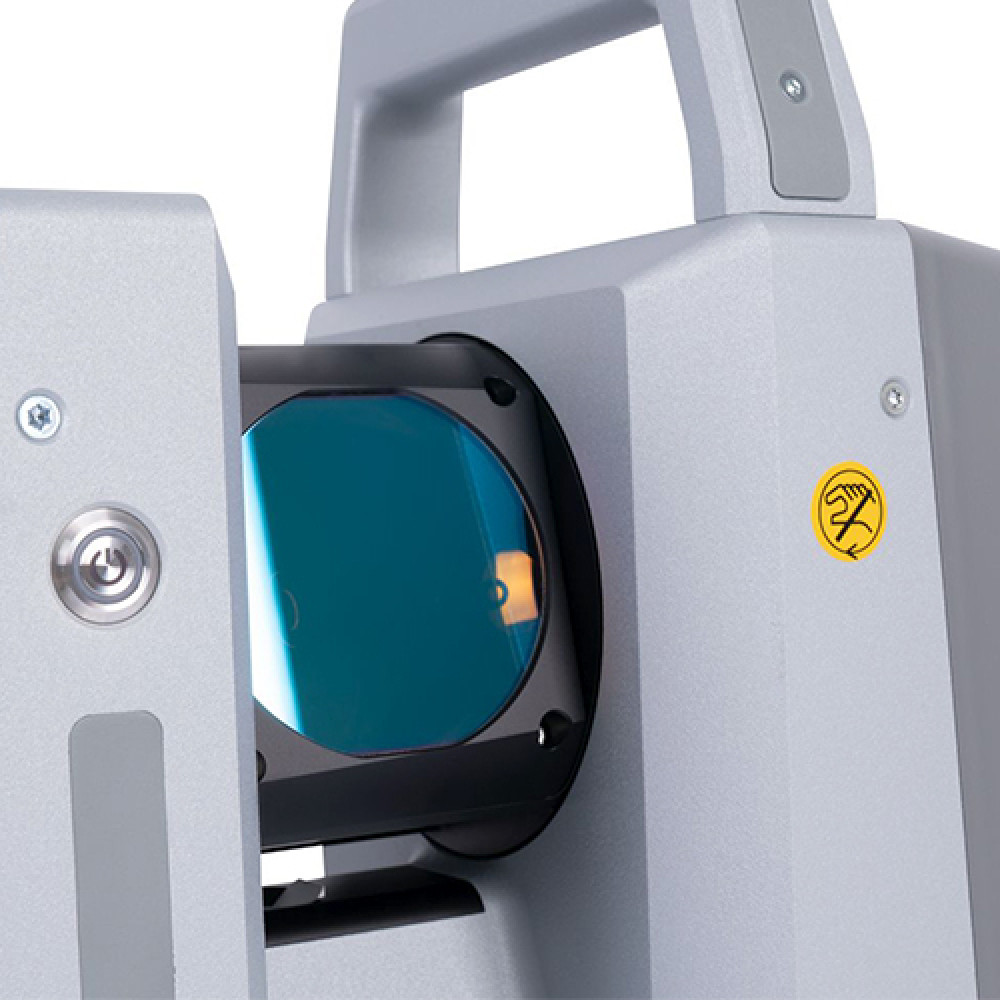

Принцип сканирования
Закрытое вращающееся зеркало со встроенной HDR-камерой и светодиодными прожекторами
Принцип дальности действия
Сверхвысокая скорость измерения расстояния со сдвигом фазы
Эффективный рабочий диапазон
250м
Точность измерения расстояния
≤ 1мм + 10 ppm/м
Разрешение диапазона
0.1мм
белый 80%
до 10м - 0.20 мм, до 25м - 0.25 мм, до 50м - 0.3 мм, до 100м - 0.7 мм, до 200м - 1.7 мм
серый 37%
до 10м - 0.25 мм, до 25м - 0.28 мм, до 50м - 0.5 мм, до 100м - 1.1 мм, до 200м - 3.6 мм
черный 14%
до 10м - 0.30 мм, до 25м - 0.39 мм, до 50м - 0.8 мм, до 100м - 2.6 мм, до 200м - 9.6 мм
Угловое разрешение, вертикальное
0.00026° (0.93”)
Угловое разрешение, горизонтальное
0.00018° (0.65”)
Время сканирования
Preview - 0:23 , Low - 0:46, Middle - 1:34, High - 3:07, High x2 - 6:14, High x4 - 12:28, High x10 - 38:58
до 10м
Preview - 50.3, Low - 25.1, Middle - 12.6, High - 6.3, High x2 - 3.1, High x4 - 1.6, High x10 - 0.6
до 35м
Preview - 176.0, Low - 88.0, Middle - 44.0, High - 22.0, High x2 - 11.0, High x4 - 5.5, High x10 - 2.2
до 50м
Preview - 251.3, Low - 125.6, Middle - 62.8, High - 31.4, High x2 - 15.7, High x4 - 7.8, High x10 - 3.1
точки
Preview - 698.3 Kpts, Low - 2.8 Mpts, Middle - 11.2 Mpts, High - 44.7 Mpts, High x2 - 178.8 Mpts, High x4 - 715.1 Mpts, High x10 - 4469.1 Mpts
макс. размер файла
Preview - 5.4 MB, Low - 21.4 MB, Middle - 85.3 MB, High - 341.2 MB, High x2 - 1.3 GB, High x4 - 5.3 GB, High x10 - 33.3 GB
Время сбора данных
~ 2 min (Быстрый режим 2-5 экспозиций) ~ 2:30 min (Высокое качество 3-11 экспозиций)
Система освещения
Встроенные светодиодные прожекторы, 700 лм
Размеры прибора
150 мм (W) x 258 мм (D) x 328 мм (H)
Вес батареи
0.5 кг
Размеры батареи
150 мм (W) x 80 мм (D) x 45 мм (H)
Входное напряжение прибора
24 V DC
Входное напряжение питания
100–240 V AC/12–24 V DC
Связь/данные
Стандарт WLAN 802.11 A/G/N, двухдиапазонный до 240 МБ/с или кабель Ethernet 1 ГБ
Инерциальный измерительный блок
IMU прибора отслеживает положение, ориентацию и перемещение прибора
Визуальные проверки
Динамический 2D и 3D просмотр для контроля качества
Улучшение
Автоматическое уточнение регистрации
ОЗУ
32 ГБ или выше
Место хранения
Твердотельный накопитель (SSD) объемом 1 ТБ
Внутренние батареи
Возможность горячей замены
Работа сканера
Пульт дистанционного управления или кабель
Помощь в регистрации Trimble
Автоматическая и ручная регистрация, уточнение и отчетность
Взаимодействие с данными
2D, 3D и обзор станции
Документация на местах
Сканирование этикеток, аннотаций, изображений и измерений
Отчеты
Отчеты о регистрации
Геопривязка
Импорт файлов управления съемкой для привязки сканирований к известной системе координат
Избыточность данных
Данные, хранящиеся на внутреннем жестком диске X12 и планшете
Интеграция данных
Форматы экспорта для поддержки форматов файлов программного обеспечения Trimble и других брендов: TDX, TZF, E57, PTX, RCP, LAS, POD
