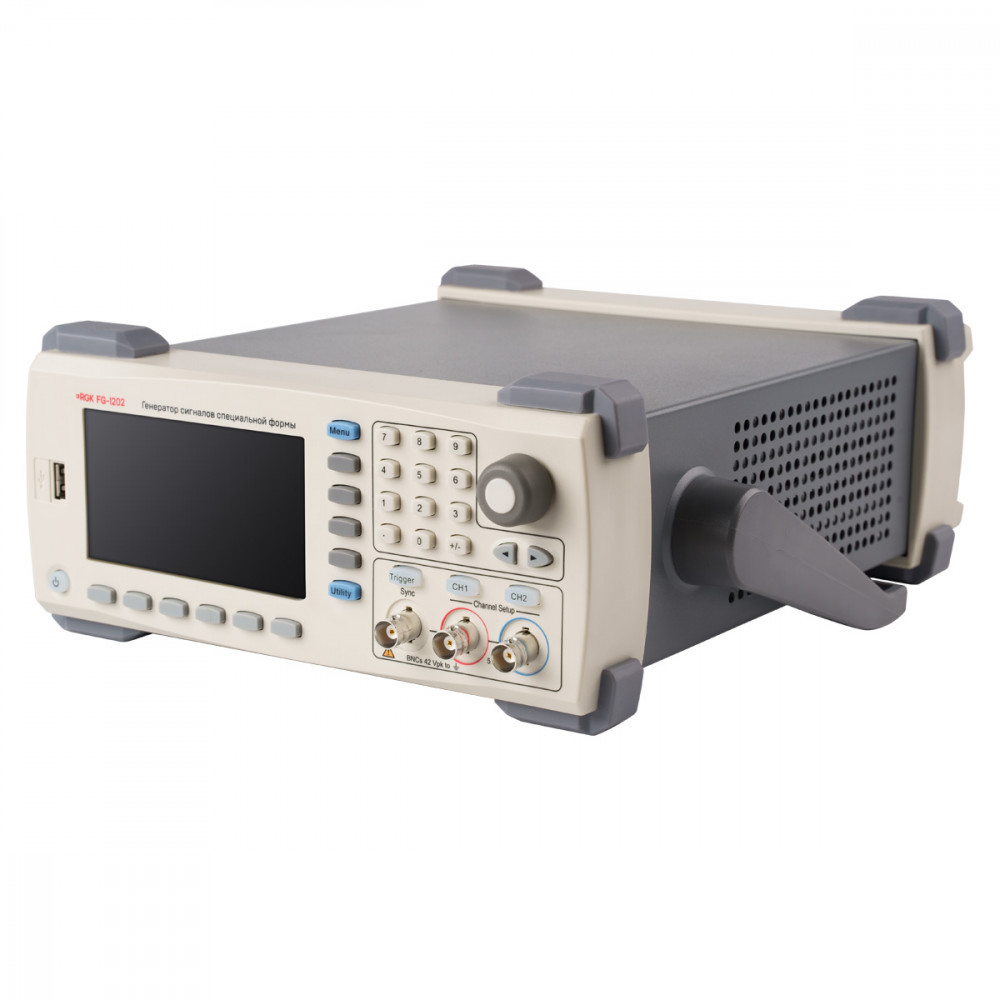

Генератор сигналов специальной формы RGK FG-1202 – переносное устройство лабораторного класса с двумя независимыми каналами, каждый из которых может работать в диапазоне частот до 120 МГц, и встроенным частотомером с отдельным входом. Прибор функционирует на основе метода прямого цифрового синтеза и может воспроизводить до 200 групп типовых предустановленных сигналов с 16-битным разрешением и наложением различных модуляций. Также эта модель способна формировать произвольные формы со съемного USB-носителя, созданные на компьютере в форматах BSV/CSV, или сформированные встроенными средствами при прямом вводе математической формулы.
Преимущества генератора сигналов произвольной формы RGK FG-1202

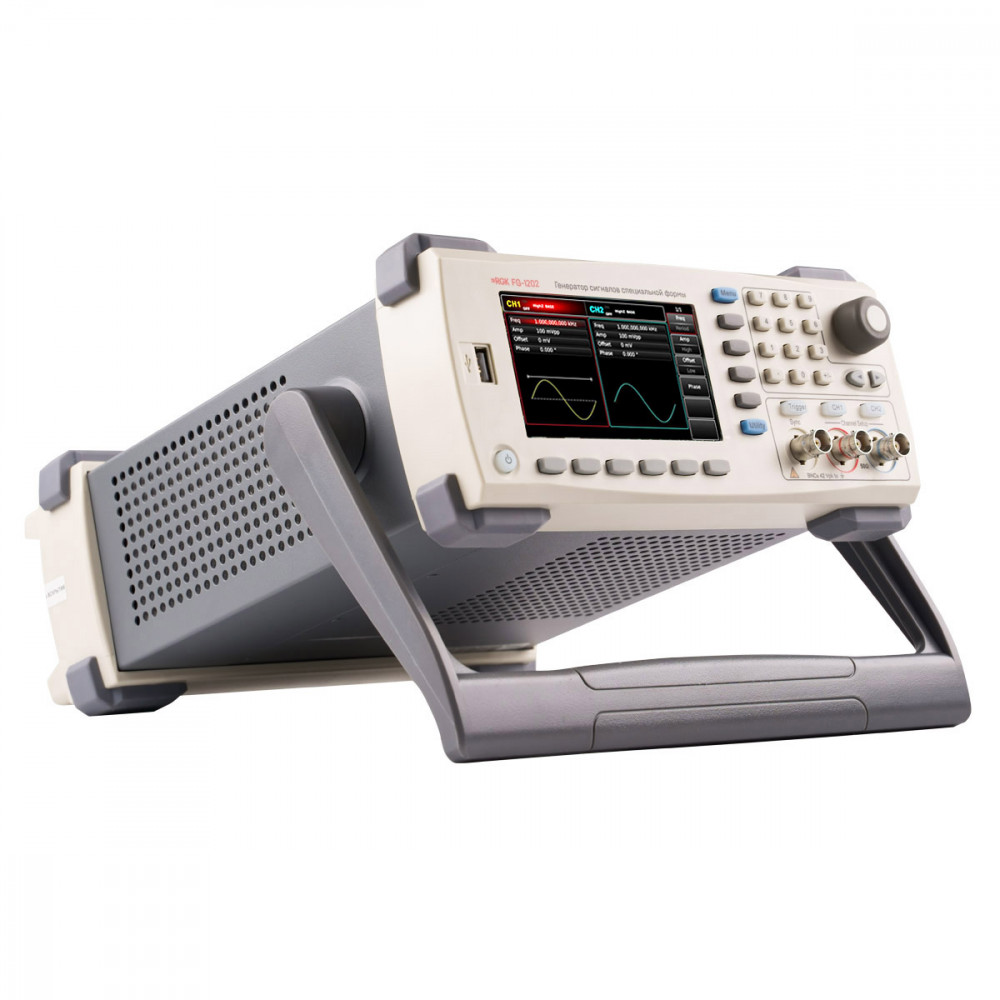

- Наглядность и информативность – устройство оснащено графическим дисплеем, отображающим полный перечень параметров выдаваемых сигналов, включая изображение их формы.
- Безопасность – настраиваемый импеданс каналов и возможность ограничения амплитуды выходных сигналов обеспечивает защиту подключенного чувствительного оборудования, позволяя работать с объектами контроля разных типов.
- Дистанционное управление – наличие в базовой комплектации интерфейсов LAN и USB дает возможность использовать прибор в составе испытательных стендов и автоматизированных тестовых систем.
Особенности
Модуляция выходного сигнала в каждом из каналов генератора сигналов специальной формы RGK FG-1202 может осуществляться как внутренними, так и внешними средствами, для подключения которых на задней панели размещены соответствующие входы. Дополнительно предусмотрена возможность выдачи опорного сигнала с прибора на другие устройства, а также работа генератора с внешним источником опорной частоты при необходимости повышения точностных параметров.

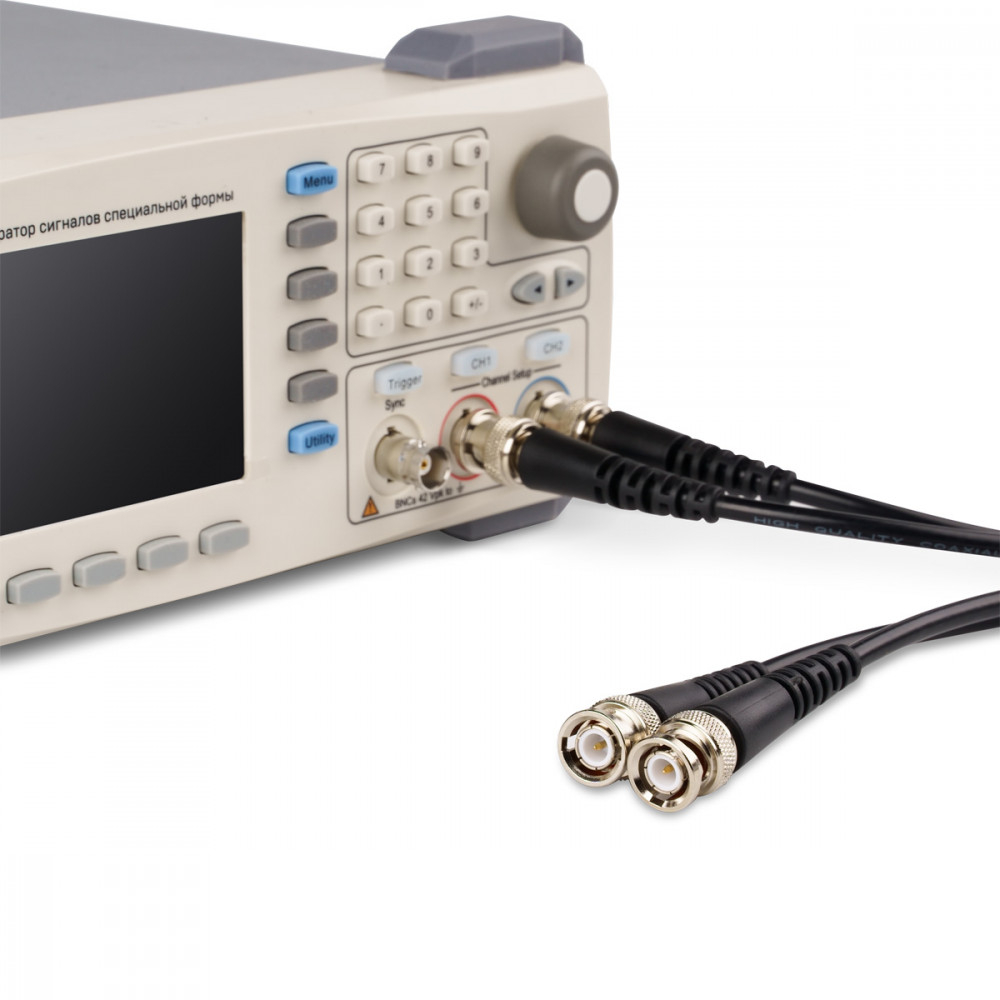

Для синхронизации может использоваться один из каналов генератора или отдельный комбинированный выход, который также выполняет функции измерительного входа частотомера или задействуется для подключения внешнего цифрового источника модулирующего сигнала.
Управление
При автономном использовании генератора сигналов произвольной формы RGK FG-1202 установка режимов и запуск функций производится с помощью кнопочного интерфейса на передней панели. Тонкую настройку можно выполнять поворотным энкодером, а для ввода числовых данных служит цифровая клавиатура. Для наглядности клавиши выбора форм сигналов и режимов размещены внизу и сбоку экрана, на котором отображаются символы, указывающие на назначение органов управления. Длительным нажатием на любую кнопку вызывается контекстная подсказка с описанием функций, что упрощает освоение прибора.
