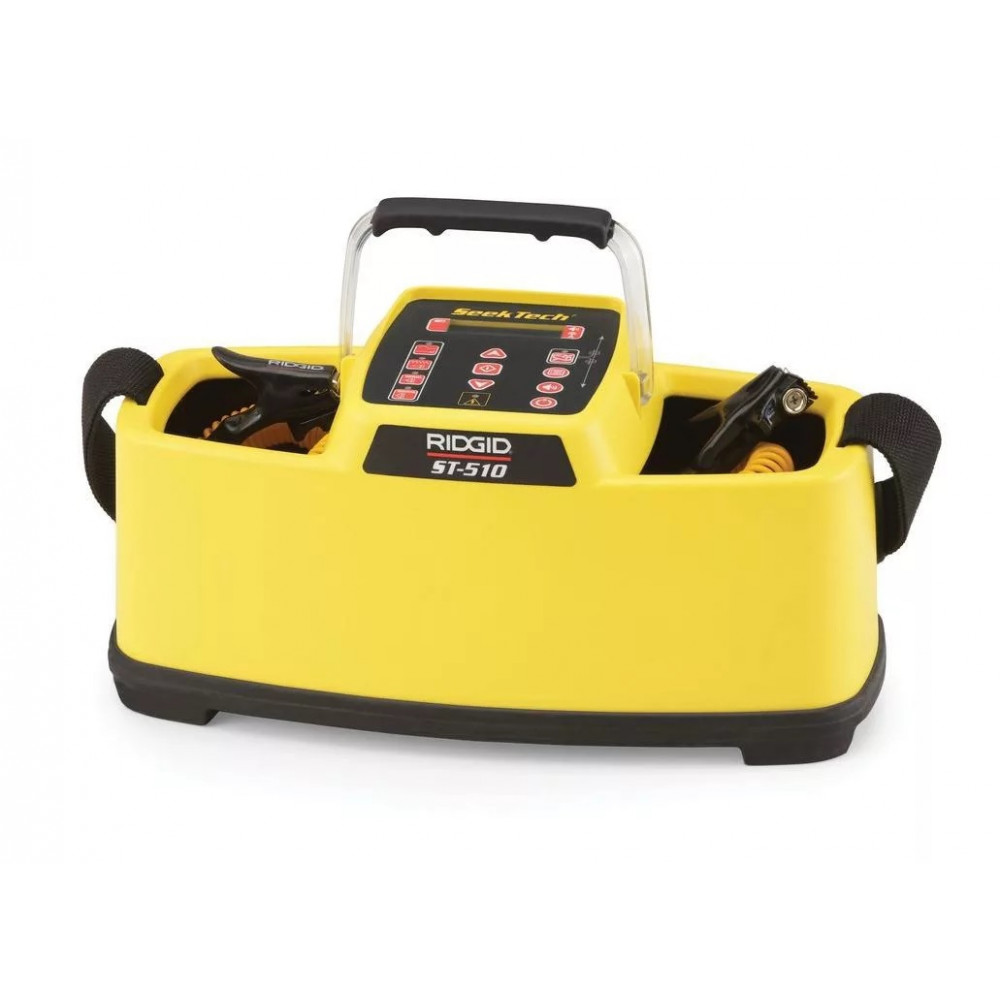

Генератор электромагнитного поля RIDGID ST 510 — это трубопроводный и кабельный линейный передатчик с полностью регулируемой выходной мощностью 10 ватт, позволяющий осуществлять точную трассировку даже при сильных шумах, наличии наводок от других линий и кабелей. Также с помощью этого прибора можно измерять напряжение, силу тока, сопротивление и мощность сигнала в трассируемой линии. Совместим не только со всеми локаторами RIDGID SeekTech (SR‑20, SR‑24, SR‑60), но и с трассоискателями других производителей.Линейный передатчик ST510 может направлять активный сигнал обнаружения тремя способами:
- Метод прямого соединения — провода генератора присоединяются непосредственно к целевому проводнику и соответствующей точке заземления. Данный метод, как правило, используется в случае, когда целевая магистраль доступна для обнаружения. Данный метод НЕЛЬЗЯ использовать, если проводники находятся под напряжением.
- Метод использования индукционного зажима (не идёт в комплекте) — крепёжные устройства зажима обхватывают целевой проводник, в результате чего отсутствует прямой контакт металла с металлом. Данный метод обычно используется, если целевая магистраль доступна для обнаружения, но при этом нет возможности прямого подключения на изолированном кабеле.
- Индукционный режим — передатчик создаёт поле, которое, в свою очередь, наводит ток в целевом проводнике. Между передатчиком и целевым проводником нет прямого соединения. Передатчик помещают над целевым проводником и на одной линии с ним. Встроенная антенна передатчика индуцирует сигнал в целевом проводнике. Данный метод удобен в случае недоступности целевой магистрали.
Наивысший уровень электрической изоляции достигается при эксплуатации передатчика с использованием аккумуляторов в качестве источника питания. Однако, работа передатчика также может осуществляться с помощью внешних источников питания, таких как разъём питания транспортного средства или стандартная розетка.
Преимущества
- ЖК-дисплей обеспечивает мгновенную визуальную обратную связь по сопротивлению магистрали и величине тока;
- Удобная прорезиненная ручка прибора и наплечный ремень облегчают транспортировку и переноску генератора в течение всего рабочего дня;
- Акустическая обратная связь подтверждает хорошее качество цепи перед началом поиска;
- Совместим с оборудованием других производителей.
