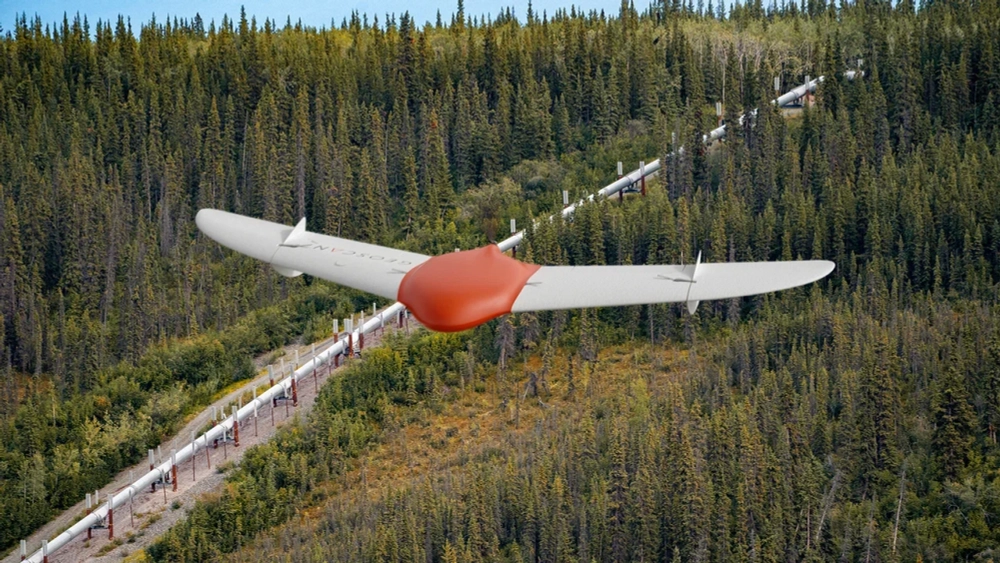

Беспилотный комплекс Геоскан 201 Геодезия
Геоскан 201 Геодезия это российский беспилотный авиационный комплекс самолётного типа для высокоточной аэрофотосъёмки. Аппарат запускается с пусковой установки, держится в воздухе до трёх часов и садится на парашюте. Встроенный геодезический приёмник снимает потребность в плотной сети наземных опознавательных знаков, поэтому съёмка закрывается за один выезд бригады.
Производительность съёмки

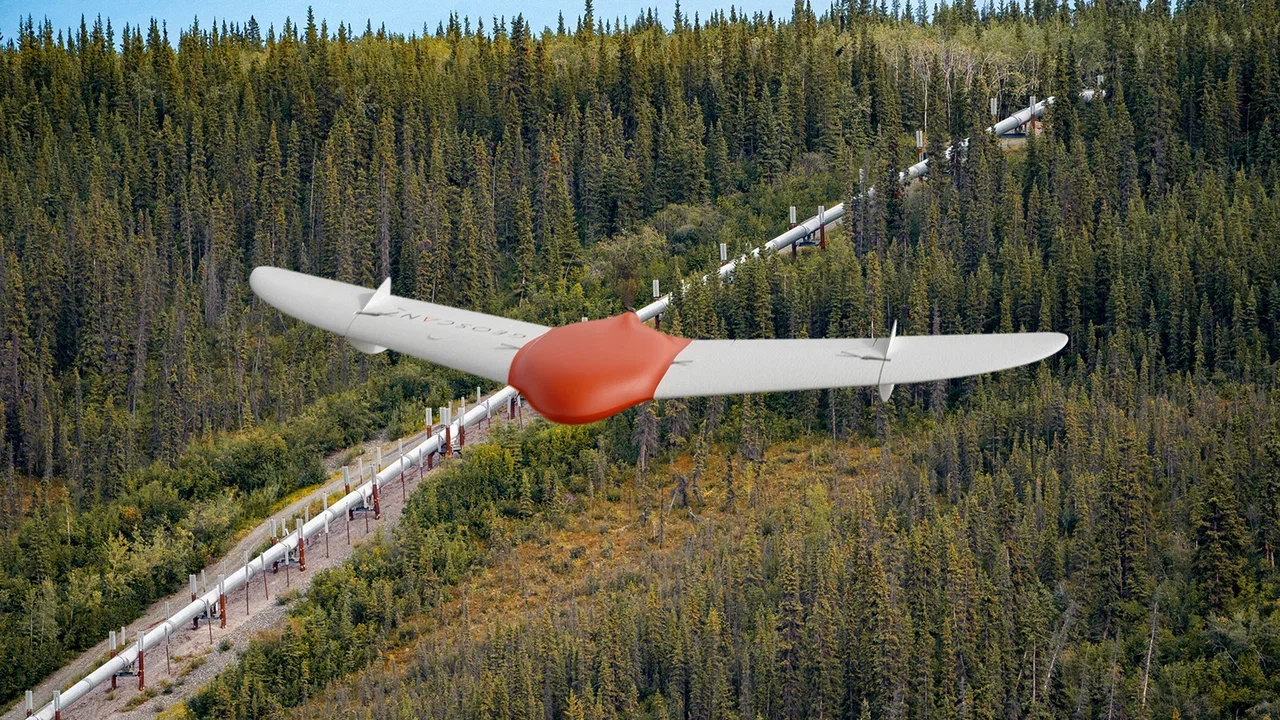

За один вылет комплекс отснимает от 15 квадратных километров при наземном разрешении 3 сантиметра на пиксель до 42 квадратных километров при разрешении 10 сантиметров. Максимальная протяжённость маршрута достигает 210 километров, скорость полёта до 110 километров в час. Для трассы трубопровода, автодороги или линии электропередачи это означает закрытие участка целиком, без переездов и повторного развёртывания.
Фотограмметрическая камера 45 мегапикселей

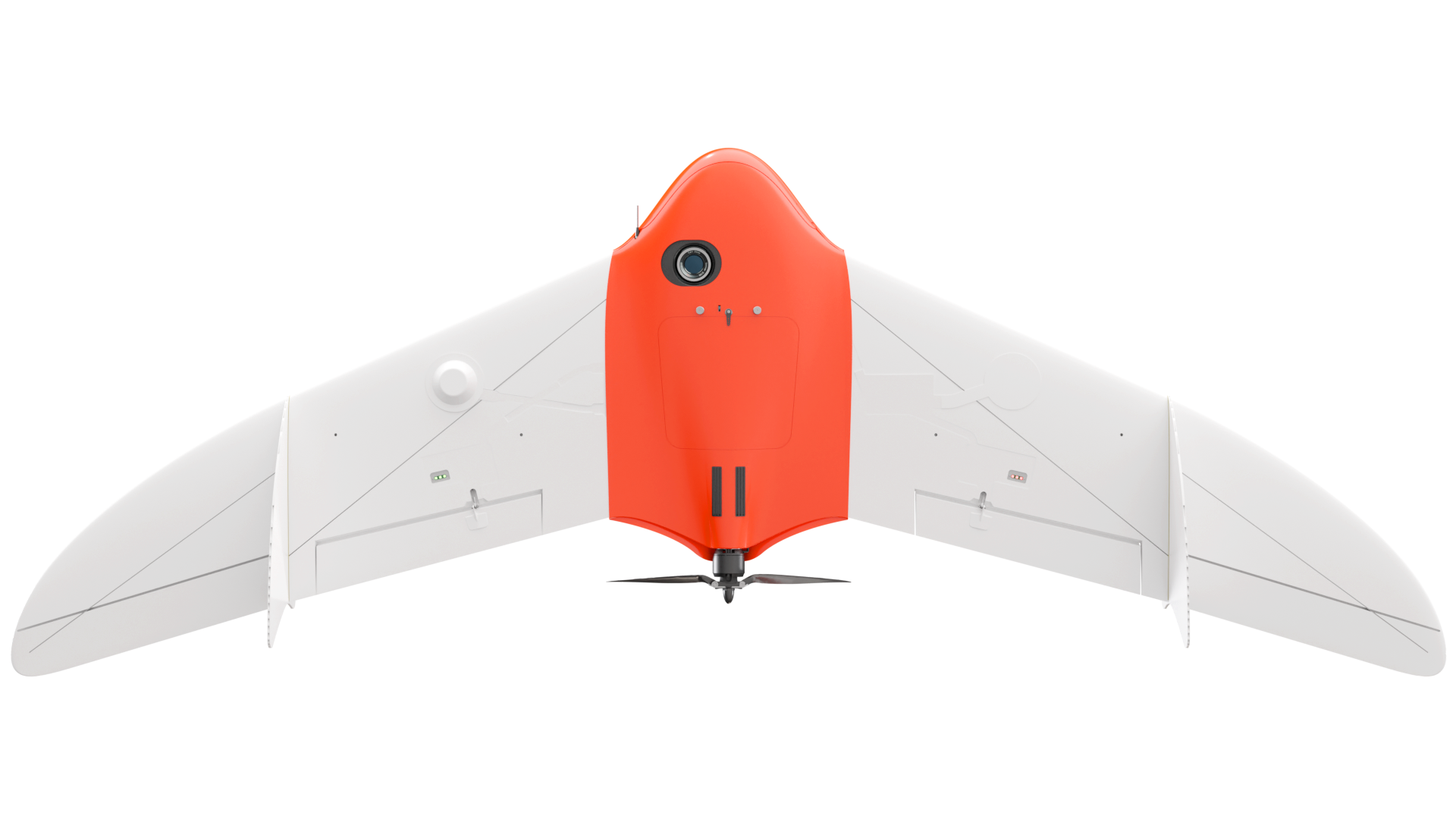

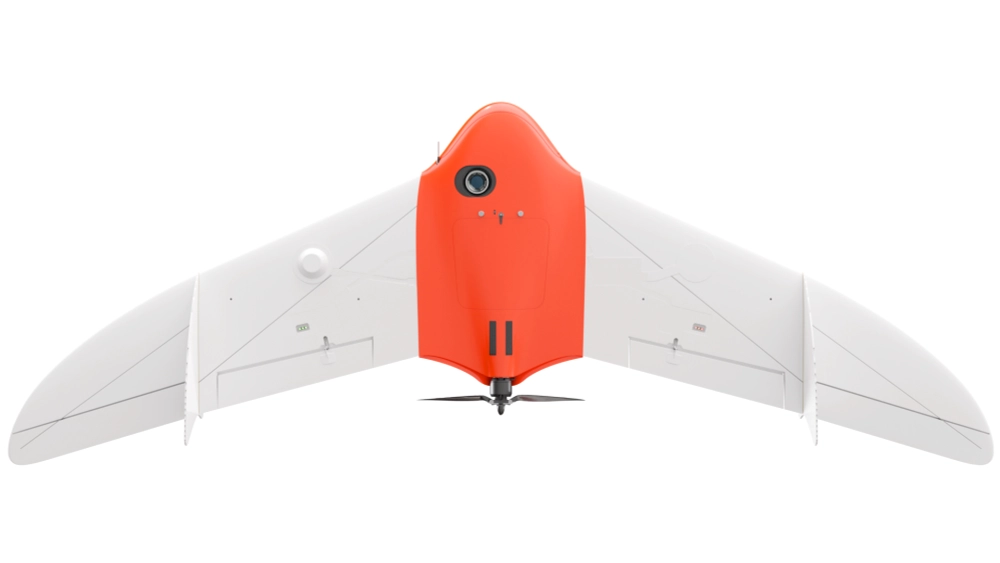

На борту стоит модернизированная фотограмметрическая камера разрешением 45 мегапикселей. Это не бытовая фотокамера с большим числом пикселей, а специализированный прибор: объектив рассчитан на минимальную дисторсию, а выдержка синхронизирована с бортовым приёмником. Без этого высокое разрешение не переводится в точность модели.
Геодезическая точность
Приёмник двухчастотный и трёхсистемный: GPS, ГЛОНАСС и BeiDou в диапазонах L1 и L2. Координаты центров фотографирования определяются методом PPK с точностью до 1,5 сантиметра, плановая точность итоговой модели достигает 3 сантиметров. Наземные опорные точки нужны только контрольные, в минимальном количестве.
Условия эксплуатации

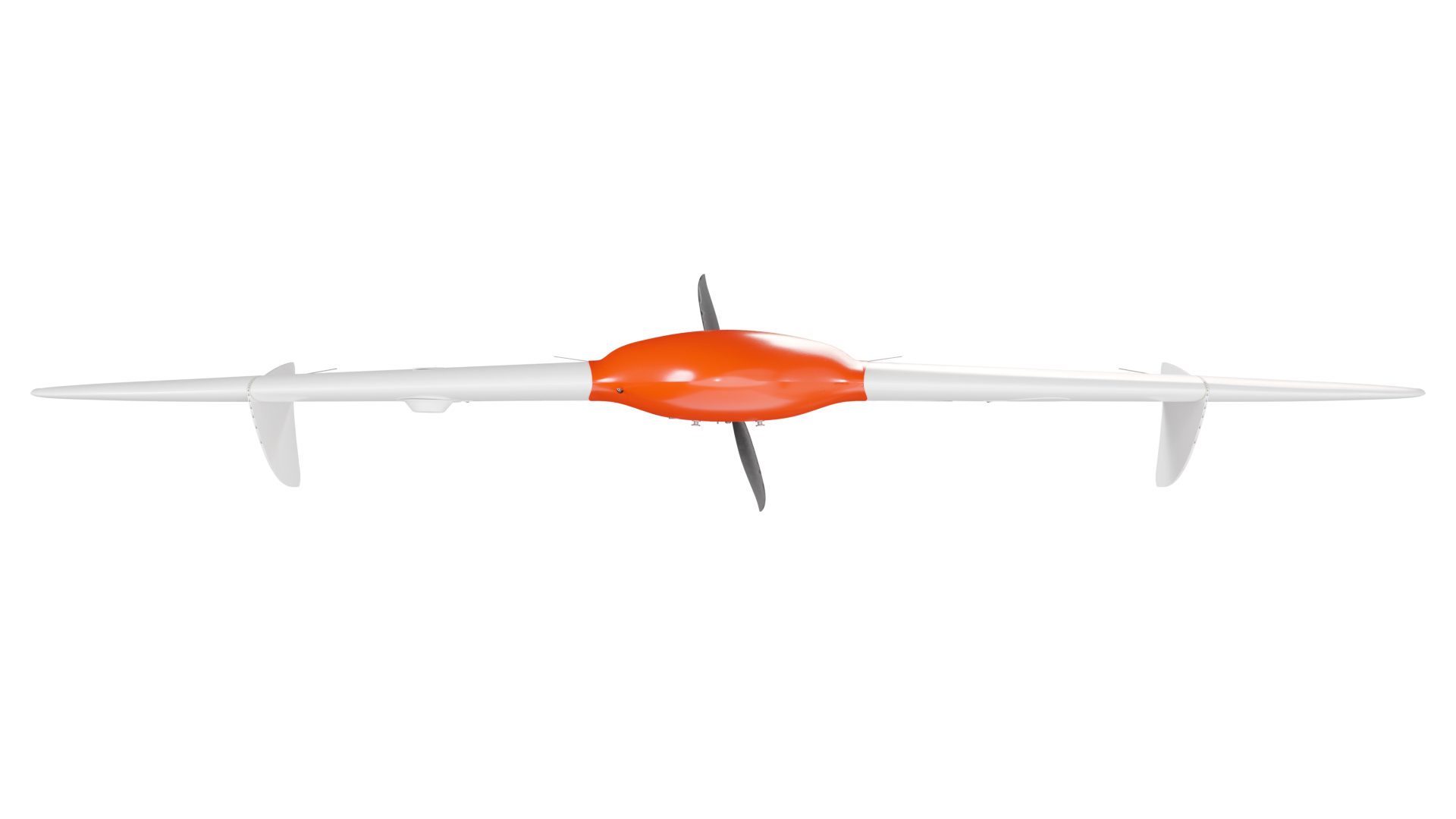

Максимальная взлётная масса 8,5 килограмма при полезной нагрузке до 1,5 килограмма, размах крыла 222 сантиметра. Рабочая высота от 100 до 4000 метров, допустимая скорость ветра 12 м/с. Температурный диапазон от минус 20 до плюс 40 градусов, опционально расширяется до минус 40. Двигатель электрический бесколлекторный: топливо на площадке не нужно, шум заметно ниже, чем у двигателя внутреннего сгорания.

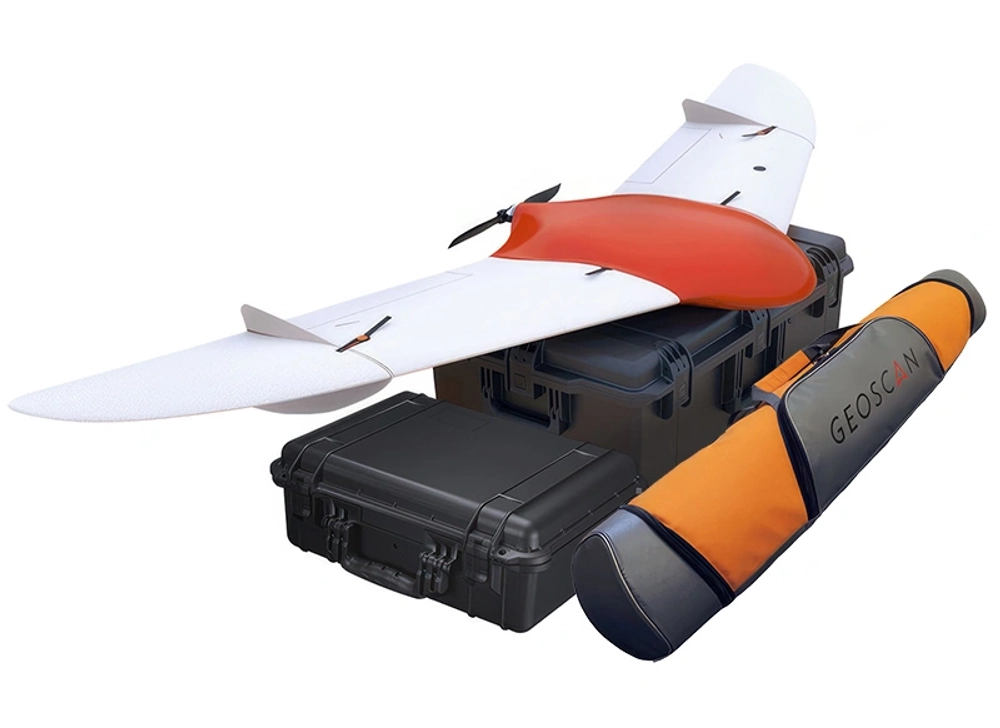

Состав комплекса
Беспилотное воздушное судно самолётного типа, две аккумуляторные батареи, пусковая установка, зарядное устройство, радиомодем, комплект запасных частей и программное обеспечение Geoscan Planner для планирования полётных заданий. Взлёт и посадка выполняются в автоматическом режиме.
Что в кейсе
- Подставка для сборки БВС
- Фюзеляж
- Штыри соединительные 120 мм
- Штыри соединительные 220 мм
- Штыри соединительные 610 мм
- Ложемент для фюзеляжа
- Левая консоль крыла
- Правая консоль крыла
- Левая законцовка крыла
- Правая законцовка крыла
- Кили
- Радиомодем
