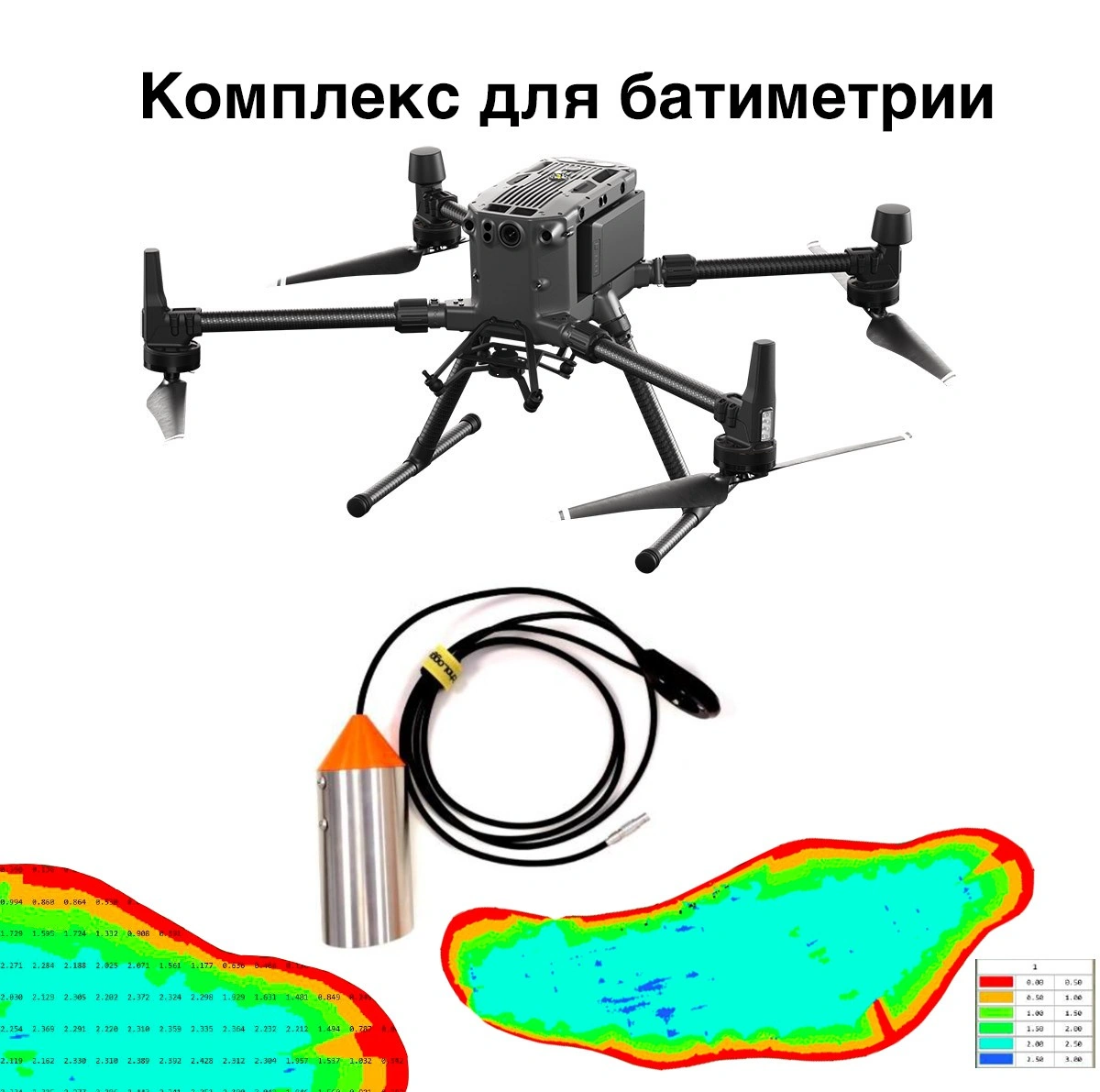

Беспилотный комплекс для батиметрии с эхолотом ECT400

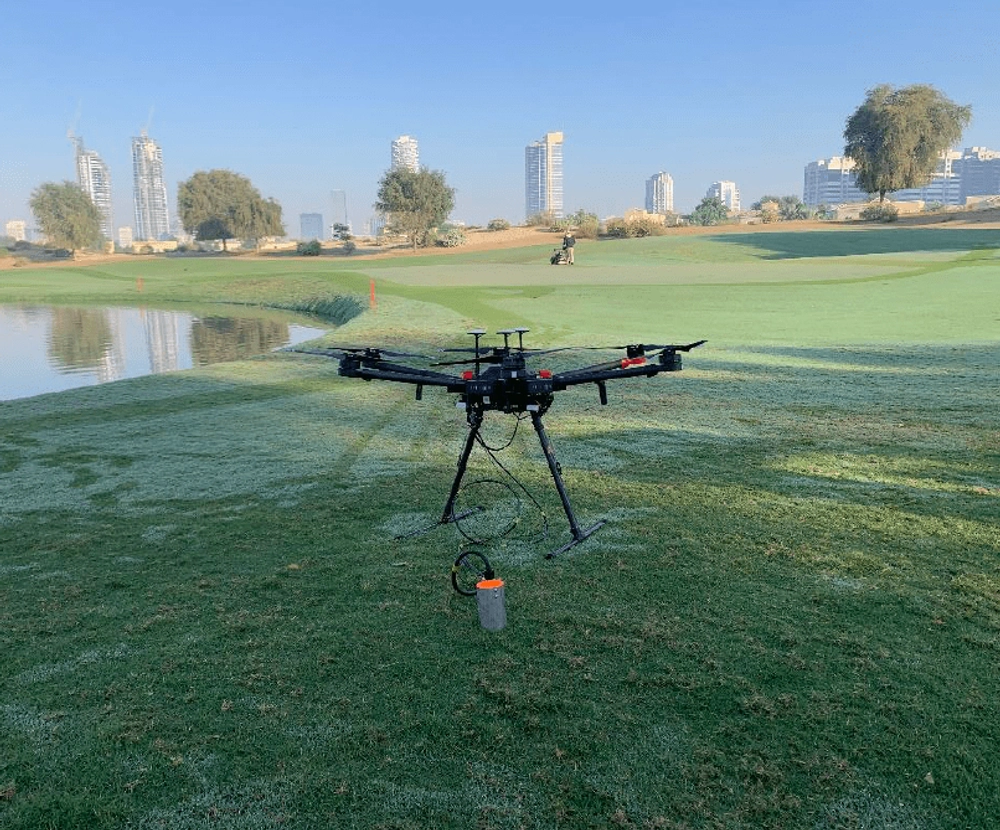

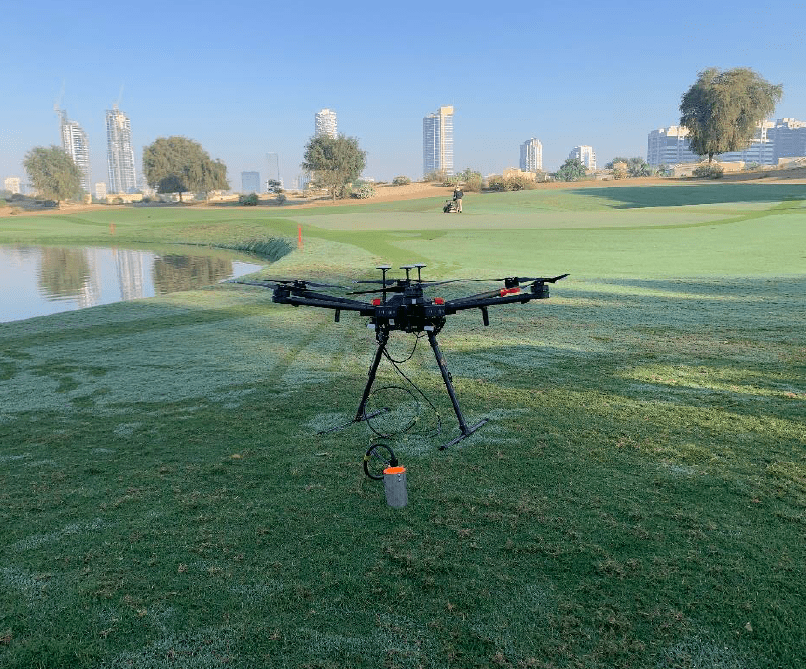

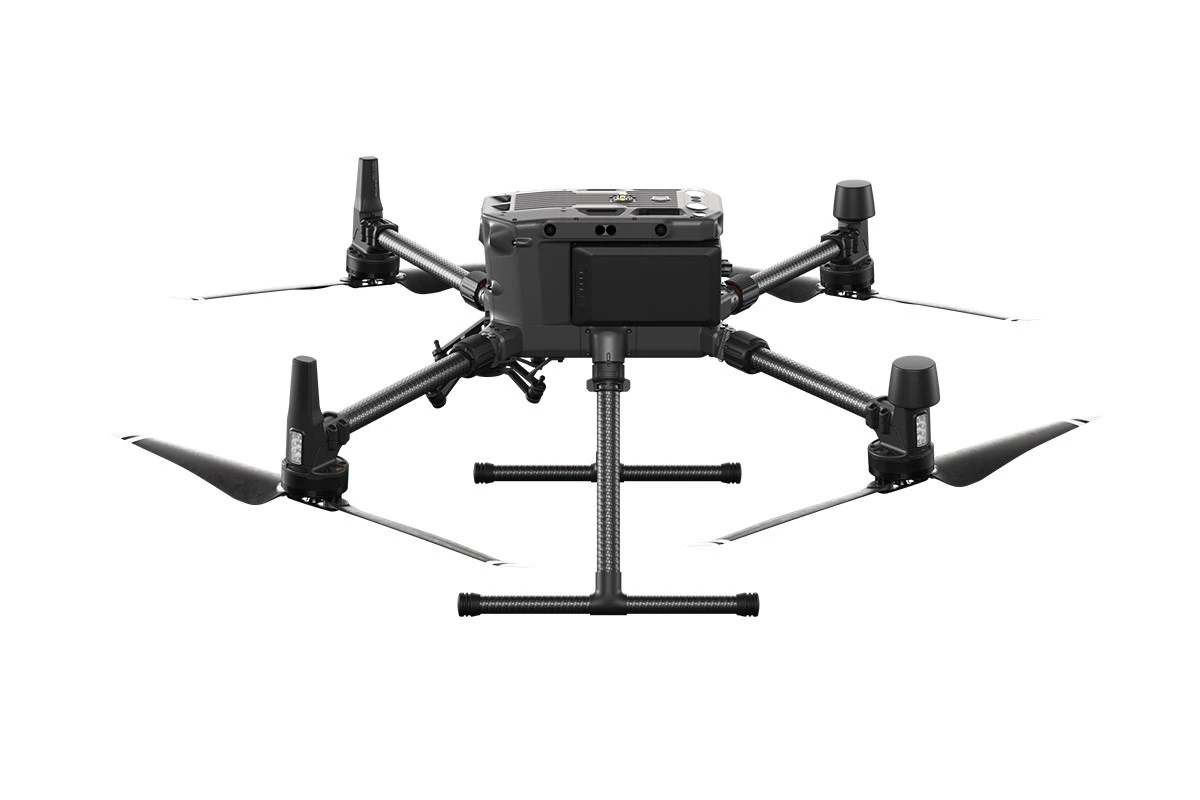

Батиметрия это измерение глубин водоёма. Обычно её делают с лодки, что означает спуск судна, экипаж и недели работы на крупной акватории. Комплекс с эхолотом ECT400 переносит промеры на беспилотник: прибор весит 270 граммов, подвешивается под квадрокоптер и снимает профиль дна на глубину до 100 метров, пока борт идёт по маршруту.
Как работает эхолот на дроне

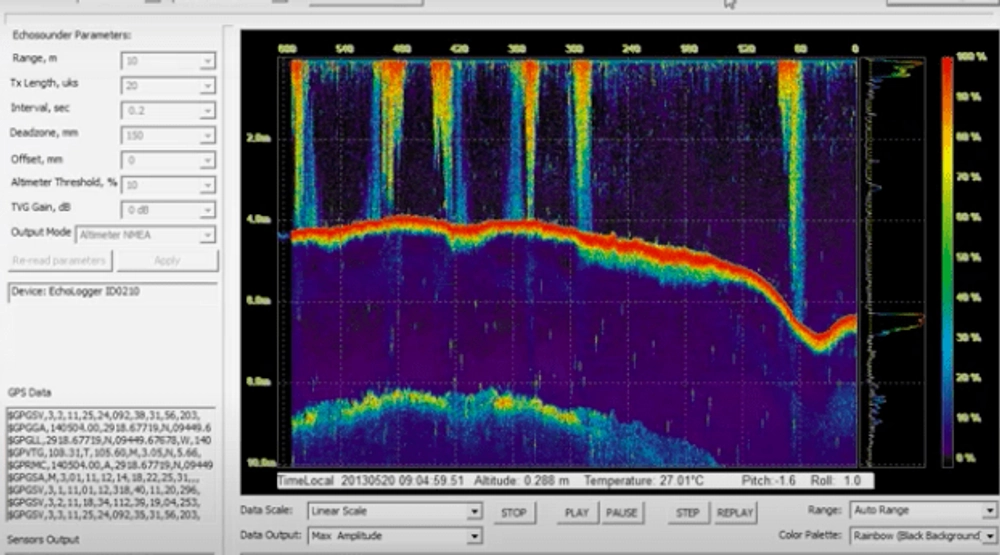

ECT400 излучает ультразвуковой импульс частотой 450 кГц узким коническим лучом 5 градусов и принимает отражение от дна и от объектов в водной толще. Частота измерений достигает 10 герц, разрешение по глубине лучше 1 миллиметра. Встроенные датчики наклона и температуры корректируют показания: без поправки на наклон борта при ветре промер уходит в сторону, а без температуры воды ошибается скорость звука.
Что входит в комплекс

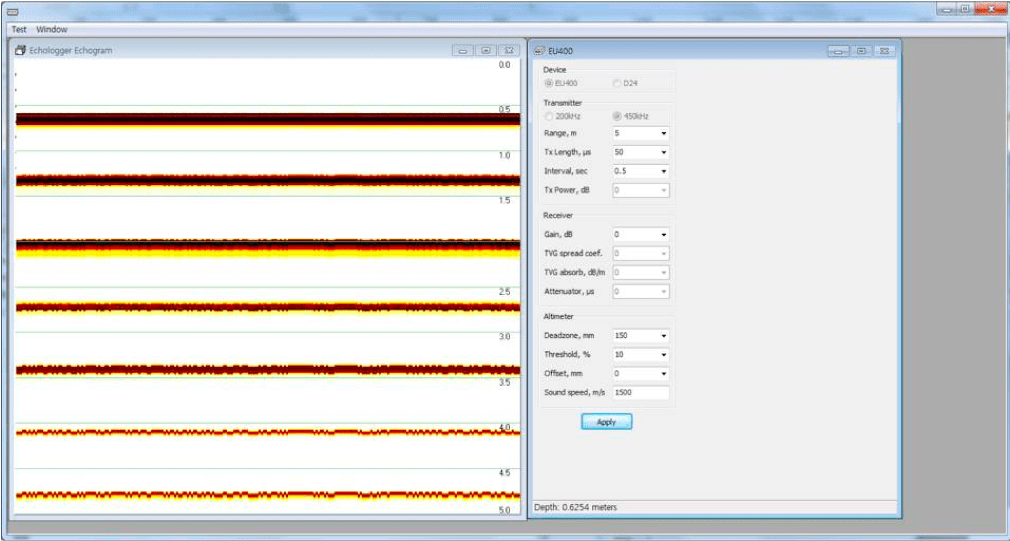

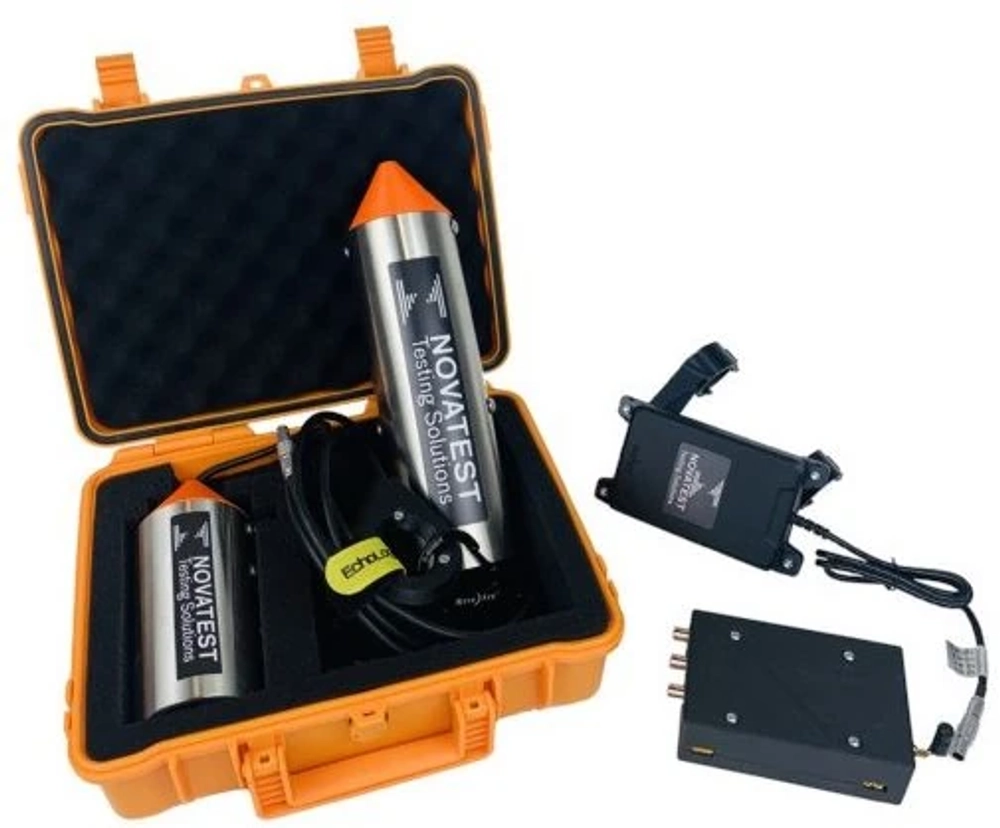

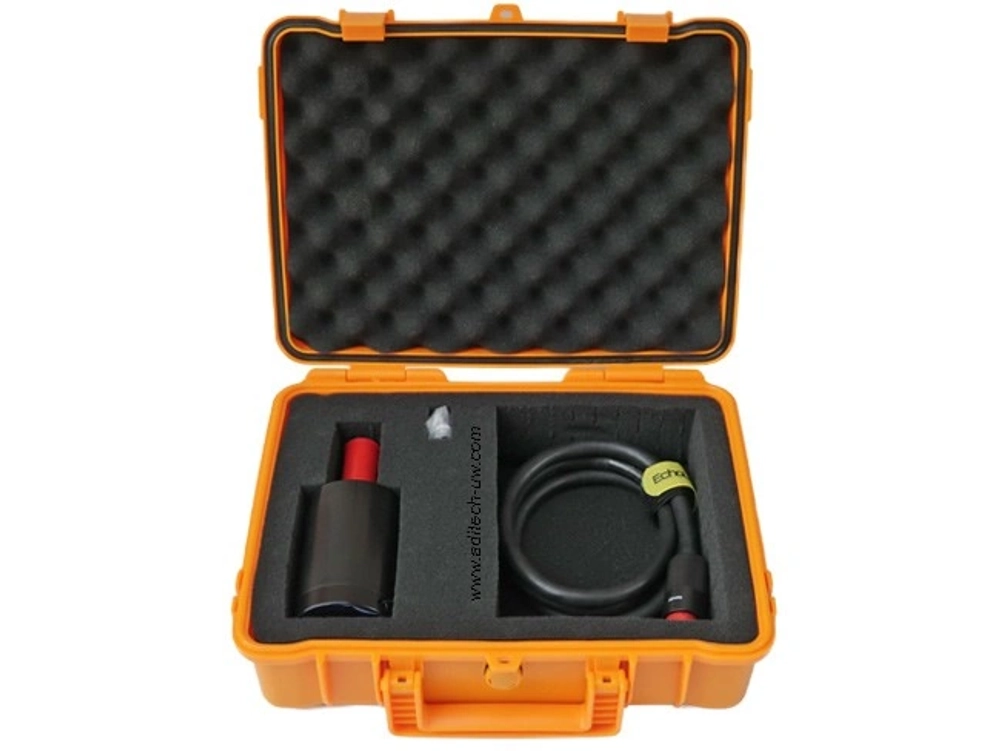

Эхолот ECT400 с датчиками наклона и температуры, страховочная система и крепления для квадрокоптера. Опционально поставляются UgCS Pro, модуль SkyHub, программное обеспечение для эхолота и функция True Terrain Follow, которая удерживает борт на заданной высоте над поверхностью воды.
Технические параметры прибора
Диапазон измеряемых глубин до 100 метров. Габариты составляют 56 миллиметров в диаметре при длине 85 миллиметров, корпус из ПВХ. Интерфейсы RS-232, RS-485 и RS-422. Рабочая температура от минус 10 до плюс 50 градусов. Данные принимают Hypack, Topcon и HydroPro.
Для каких задач
Промеры глубин судового хода, мониторинг заиливания водохранилищ, контроль подмыва опор мостов и гидротехнических сооружений, охрана акваторий, построение трёхмерных карт рельефа дна. Отдельная ценность там, где спуск лодки невозможен: заболоченные берега, зона ледостава, участки с сильным течением.
