Leica iCON iCS50 vPen Templating Package

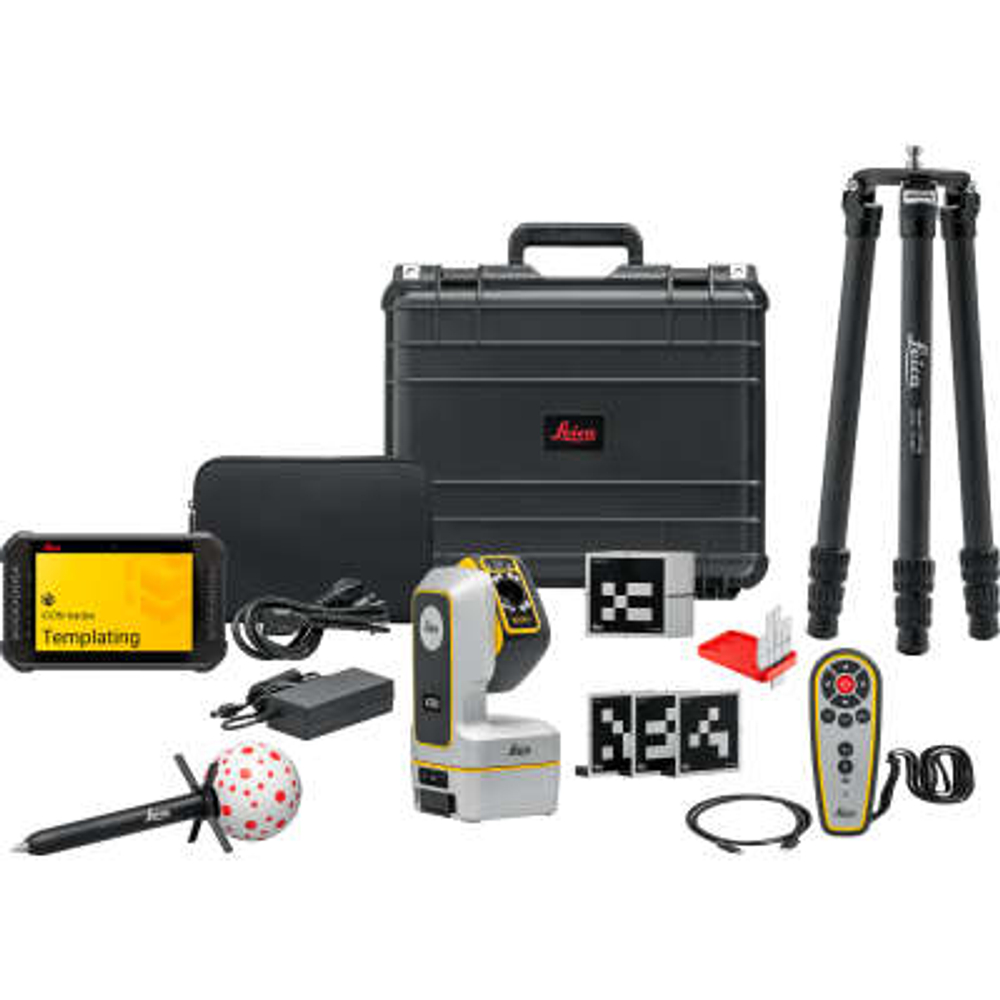

Комплект собран под создание цифровых шаблонов: столешницы, фартуки, облицовочные панели и другие изделия, которые уходят прямо на станок с ЧПУ. В основе роботизированный строительный датчик Leica iCON iCS50, к нему идут измерительный щуп vPen, карбоновый штатив с быстросъёмным креплением, защищённый планшет CSX8 и лицензия отраслевого модуля Templating.
Шаблон снимается на объекте, а не восстанавливается по эскизу
Обычная схема с картонным лекалом и рулеткой даёт погрешность, которую обнаруживают уже при установке изделия. Здесь контур снимается напрямую с проёма или основания, сразу в цифровом виде, с учётом смещений, скруглений и вырезов. Переделка по месту становится редким исключением, а не рабочей нормой.
Обмер касанием по любой поверхности
Измерительный щуп Leica vPen фиксирует точку прикосновением с точностью ±1 мм на дистанции до 10 м. Он уверенно работает по стеклу, полированному камню и другим покрытиям, на которых безотражательный лазер даёт нестабильный отсчёт. Кромки и углы обмеряются без установки марок и целевых пластин, а визуальное слежение удерживает связь щупа с датчиком в течение всей работы.
Развёртывание силами одного человека
Компактный корпус и небольшая масса позволяют привезти комплект на объект и подготовить его в одиночку. Быстросъёмное крепление карбонового штатива и процедура автоматической настройки сокращают подготовку до нескольких шагов. Автоматическое распознавание мишеней упрощает перенос прибора на новую стоянку: ориентирование восстанавливается само, повторная привязка не нужна.
Программное обеспечение iCON trades Templating
Модуль шаблонов ведёт процесс сквозным потоком: от 2D и 3D измерений на объекте до готового чертежа и передачи данных напрямую в производство. Поддержка распространённых форматов позволяет отдать файл на станок без промежуточных конвертаций, поэтому цикл от замера до изготовления укладывается в один рабочий день.
Ключевые параметры прибора
- Угловая точность 3″, точность 3D точки 1,0 мм на 10 м
- Безотражательные измерения от 0,3 до 50 м
- Автоматическое горизонтирование в диапазоне ±3°
- Масса 3,37 кг, пылевлагозащита IP54, работа от -20 до +50 °C
- Литий-ионный аккумулятор более чем на 8 часов, связь с планшетом по Wi-Fi
Полный перечень позиций с заводскими номерами приведён во вкладке «Комплектация». Гарантия 12 месяцев, поставка по России, базовое обучение работе с прибором включено.

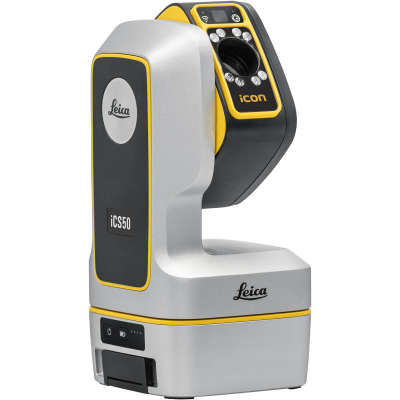

- Роботизированная 3D измерительная система Leica iCS50 (973472)

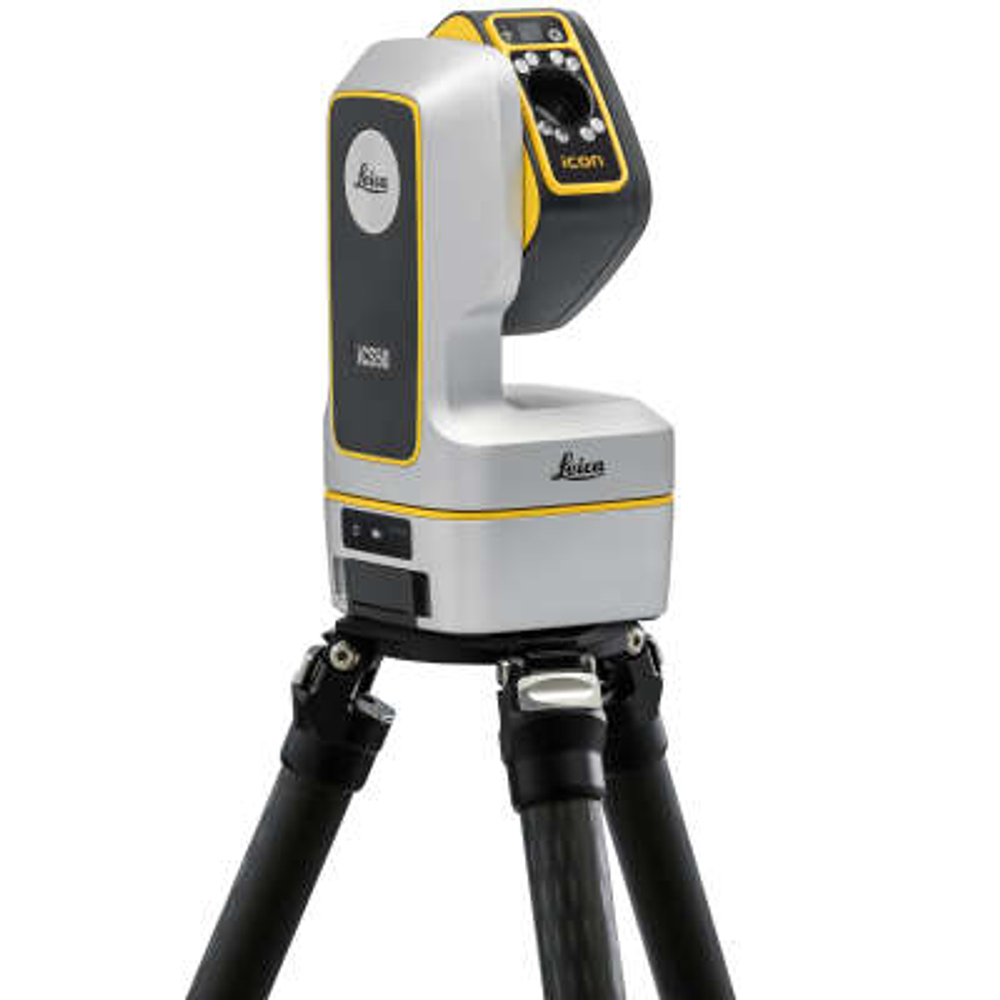

- Карбоновый штатив с быстросъёмным креплением CTP108 (914627)
- Ручка-мишень vPen CVT1 (973498)
- Пульт дистанционного управления CA101, RC10 (973483)

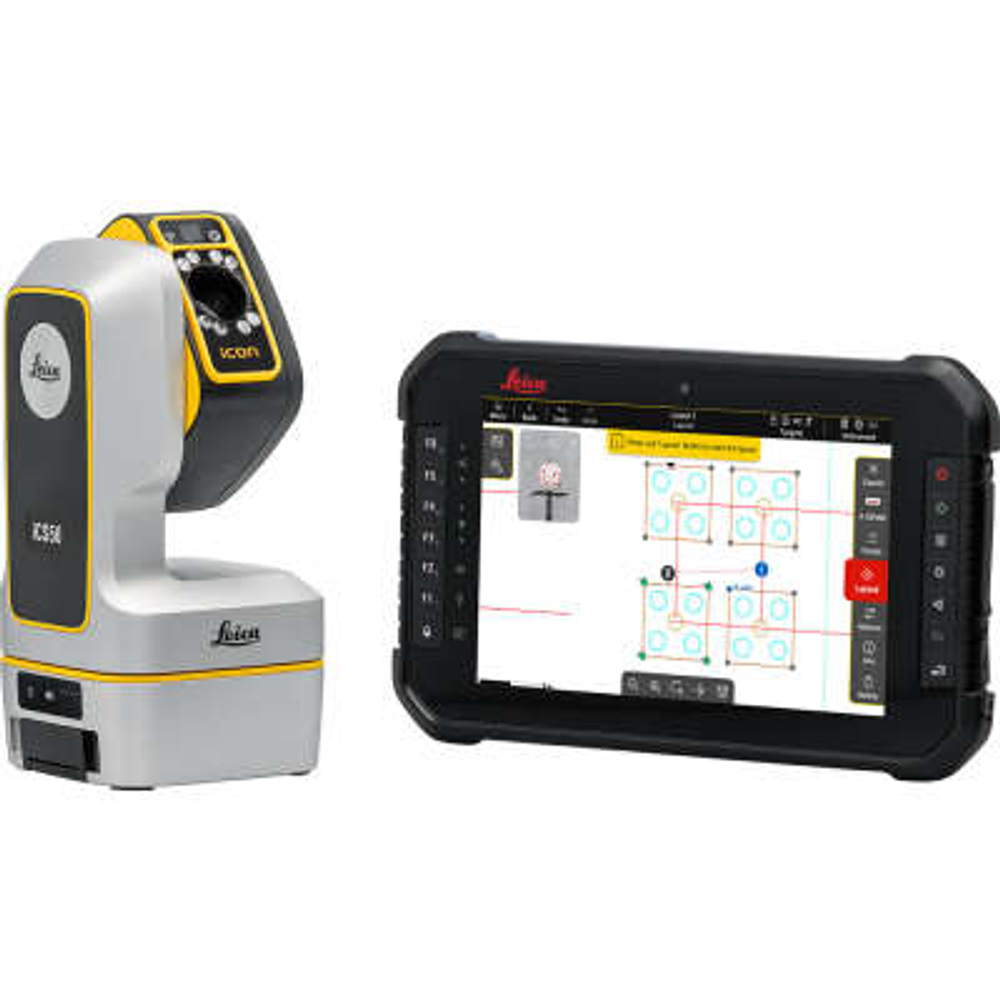

- Планшет Leica CSX8
- ПО iCON trades Templating, шаблоны (987940)
- Базовый CCP iCON trades на 1 год (6018319)
- Базовый CCP iCS20/50 на 1 год (6019259)
