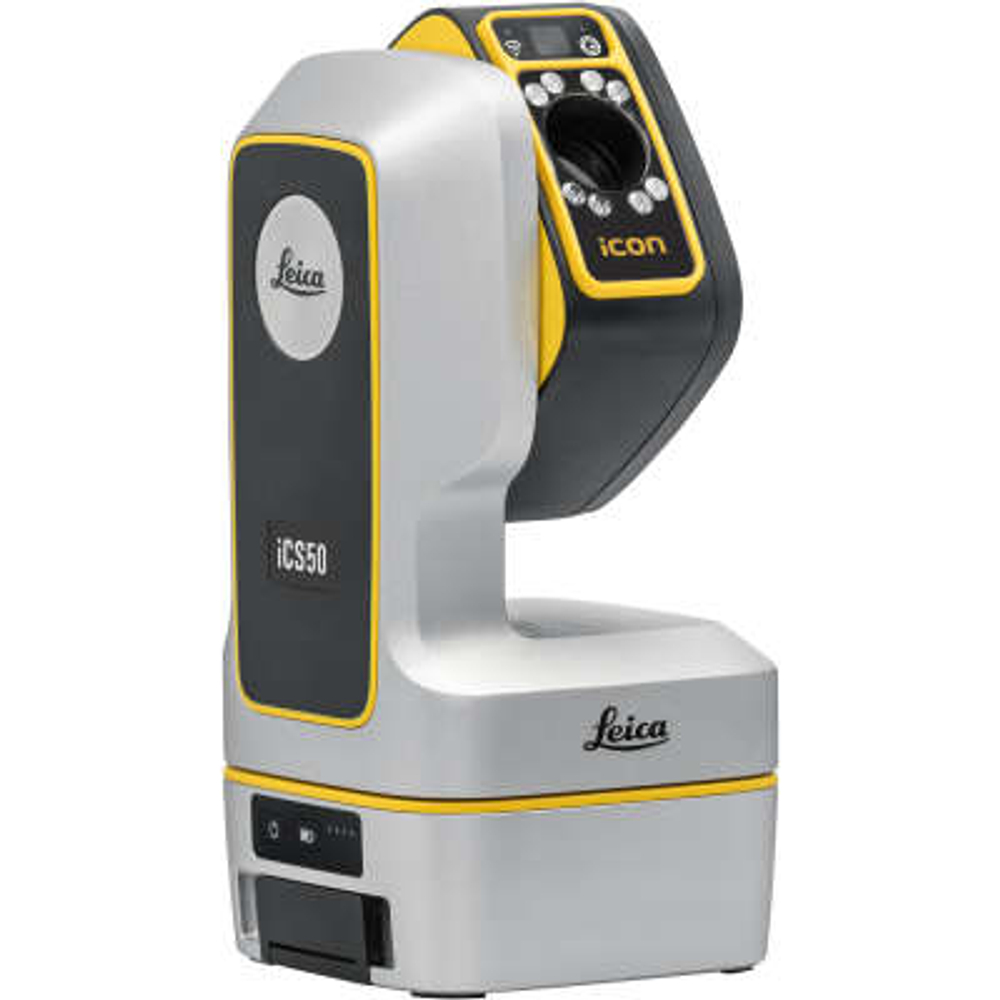

Leica iCON iCS50 Layout Package

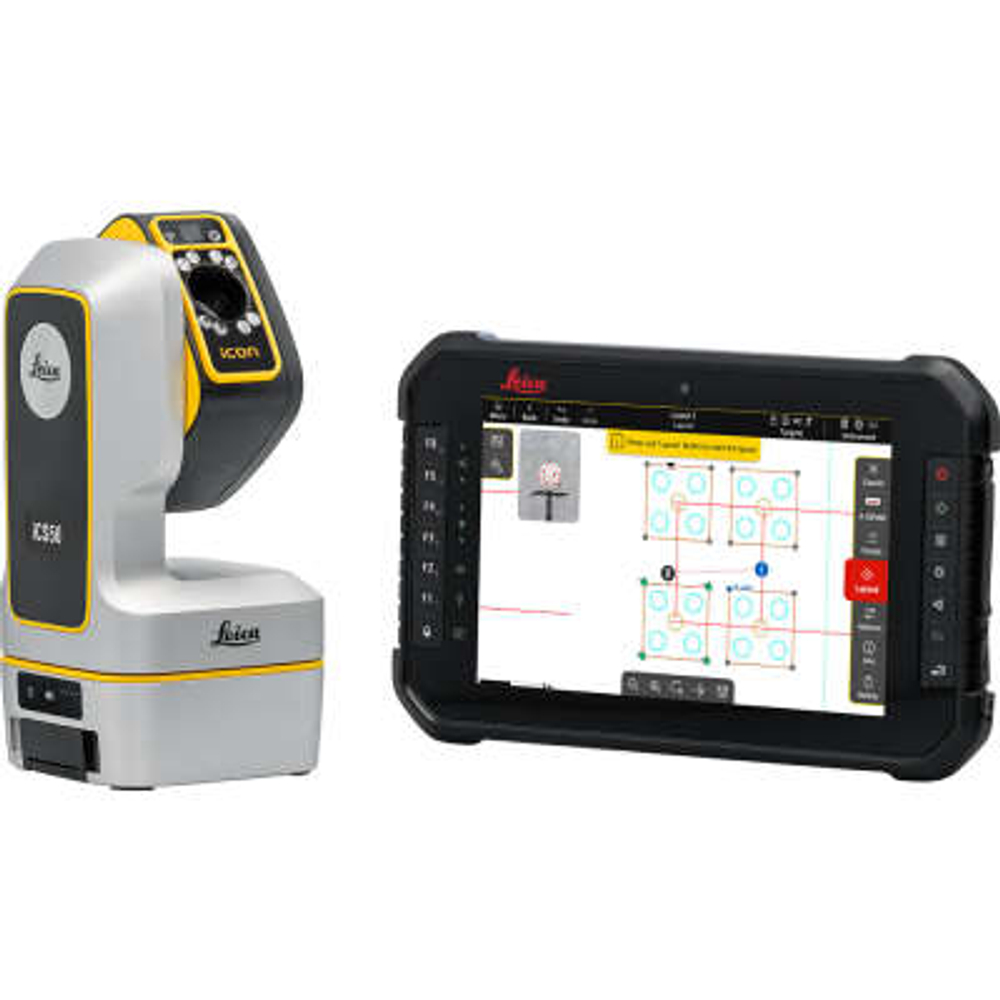

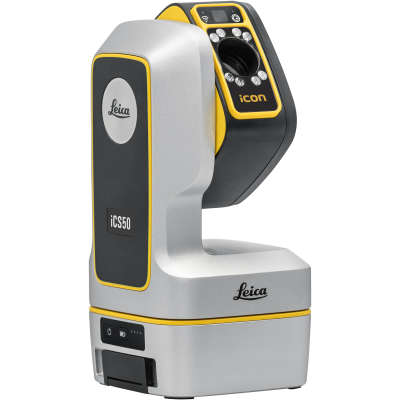

Комплект собран под разбивку на строительной площадке: вынос осей и линий, разметка перегородок, точек подвеса инженерных систем, отверстий и проходок. В основе роботизированный строительный датчик Leica iCON iCS50, к нему идут телескопическая карбоновая веха iCON vPole, сфера-мишень vSphere, бипод, деревянный штатив, защищённый планшет CSX8 и лицензия отраслевого модуля Layout.
Разбивка одним оператором
Датчик держит двустороннюю связь с вехой vPole и сам ведёт цель, поэтому напарник у отражателя не нужен. Один специалист переносит веху по точкам и видит результат на планшете, а роботизированные приводы отрабатывают наведение за него. На объектах с плотным графиком это прямая экономия смены, а не пары минут.
Веха vPole с учётом наклона и высоты
Наклон вехи компенсируется автоматически, её высота определяется тоже автоматически, поэтому стандартный источник грубых промахов при разметке исчезает. Визуальное слежение не теряет цель при перемещениях по объекту, за счёт чего выносятся и скрытые точки, до которых обычная схема измерений не достаёт. Карбоновый корпус вехи заметно легче алюминиевого, и к концу смены это чувствуется.

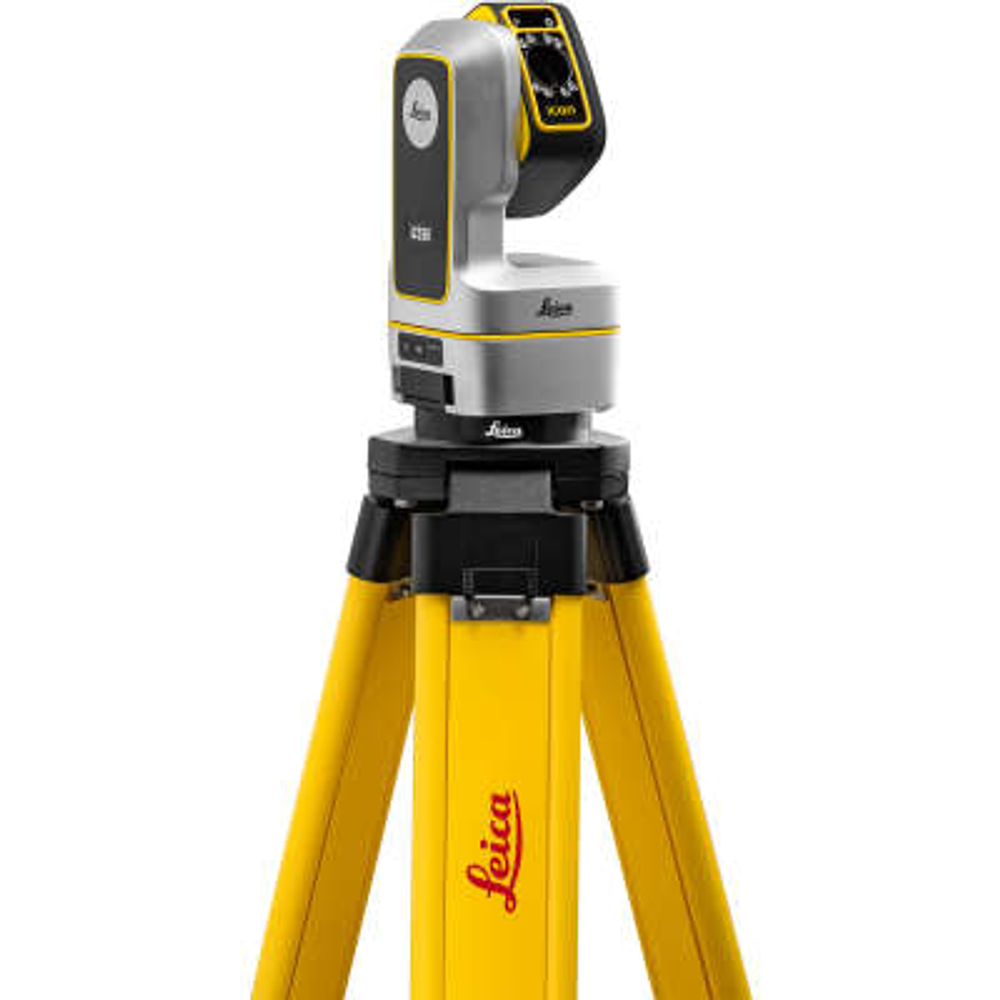

Быстрая подготовка и перестановка
Деревянный штатив с адаптером под быстросъёмное крепление и процедура автоматической настройки сокращают развёртывание до нескольких шагов. Автоматическое распознавание мишеней упрощает перенос датчика на новую стоянку: ориентирование восстанавливается само, повторная привязка не требуется. Прибор непрерывно контролирует собственное положение и подаёт сигнал при малейшем смещении, поэтому случайный толчок штатива не уходит в проект незамеченным.
Программное обеспечение iCON trades Layout
Модуль разбивки решает задачи выноса в натуру и проверки построенного. Он работает и с простыми схемами на основе PDF, и со сложными проектами по 2D и 3D чертежам CAD или моделям BIM. Трудоёмкая подготовка данных в офисе при этом почти не требуется, файл проекта уходит в поле практически в исходном виде.
Ключевые параметры прибора
- Угловая точность 3″, точность 3D точки 1,0 мм на 10 м
- Безотражательные измерения от 0,3 до 50 м
- Автоматическое горизонтирование в диапазоне ±3°, скорость поворота 180°/с
- Масса 3,37 кг, пылевлагозащита IP54, работа от -20 до +50 °C
- Литий-ионный аккумулятор более чем на 8 часов, связь с планшетом по Wi-Fi

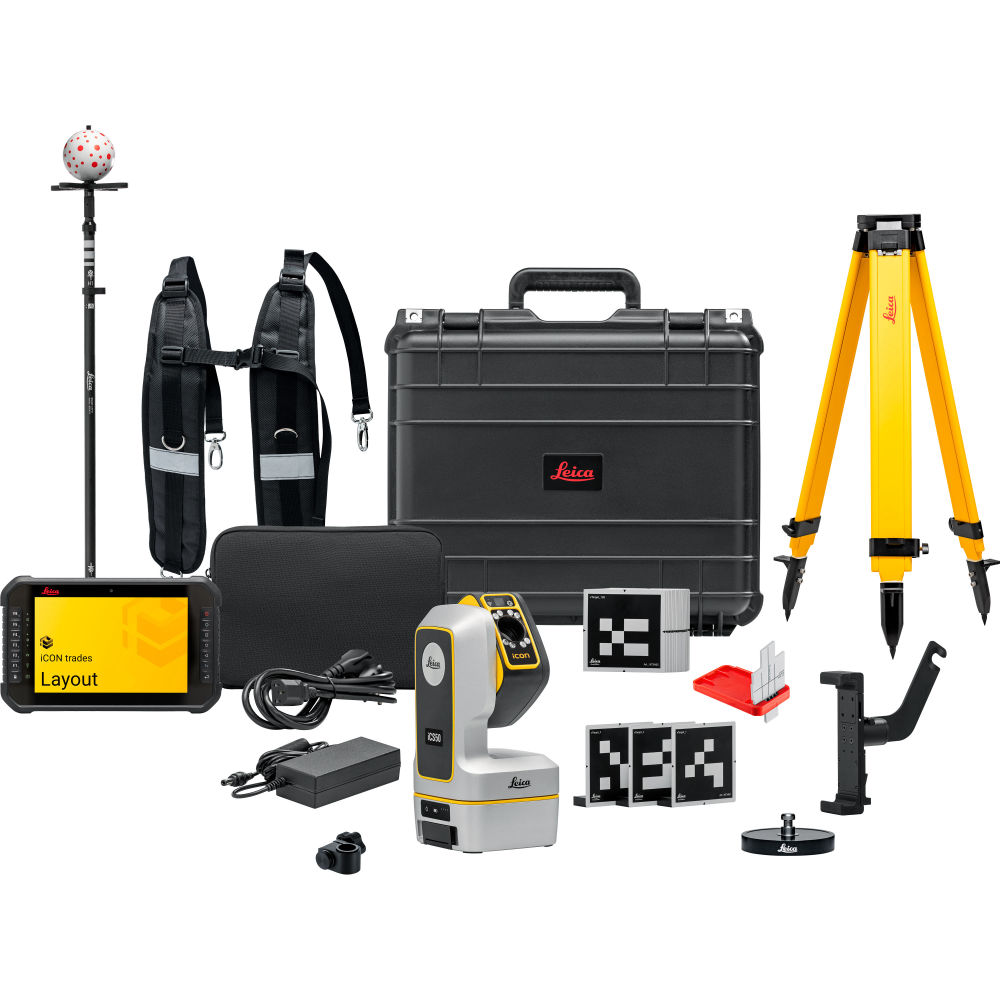

Полный перечень позиций с заводскими номерами приведён во вкладке «Комплектация». Гарантия 12 месяцев, поставка по России, базовое обучение работе с прибором включено.
- Роботизированный строительный инструмент iCS50 (973472)
- Деревянный штатив GST05 (399244)
- Адаптер с 5/8″ на быстросъёмное крепление GAD122 (870985)
- Ремни для кейса GVP756 (983276)
- Телескопическая карбоновая веха iCON vPole CRP51 (892401)
- Наконечник вехи CRP10 (806685)
- Сфера-мишень iCON vSphere CVT2 (973500)
- Бипод GSR115 (774612)
- Планшет Leica CSX8 (973761)
- Держатель для CSX8 GHT87 (971102)
- Крепление на веху GHT63 (767880)
- ПО iCON trades Layout, разбивка (987941)
- Базовый CCP iCON trades на 1 год (6018319)
- Базовый CCP iCS20/50 на 1 год (6019259)
