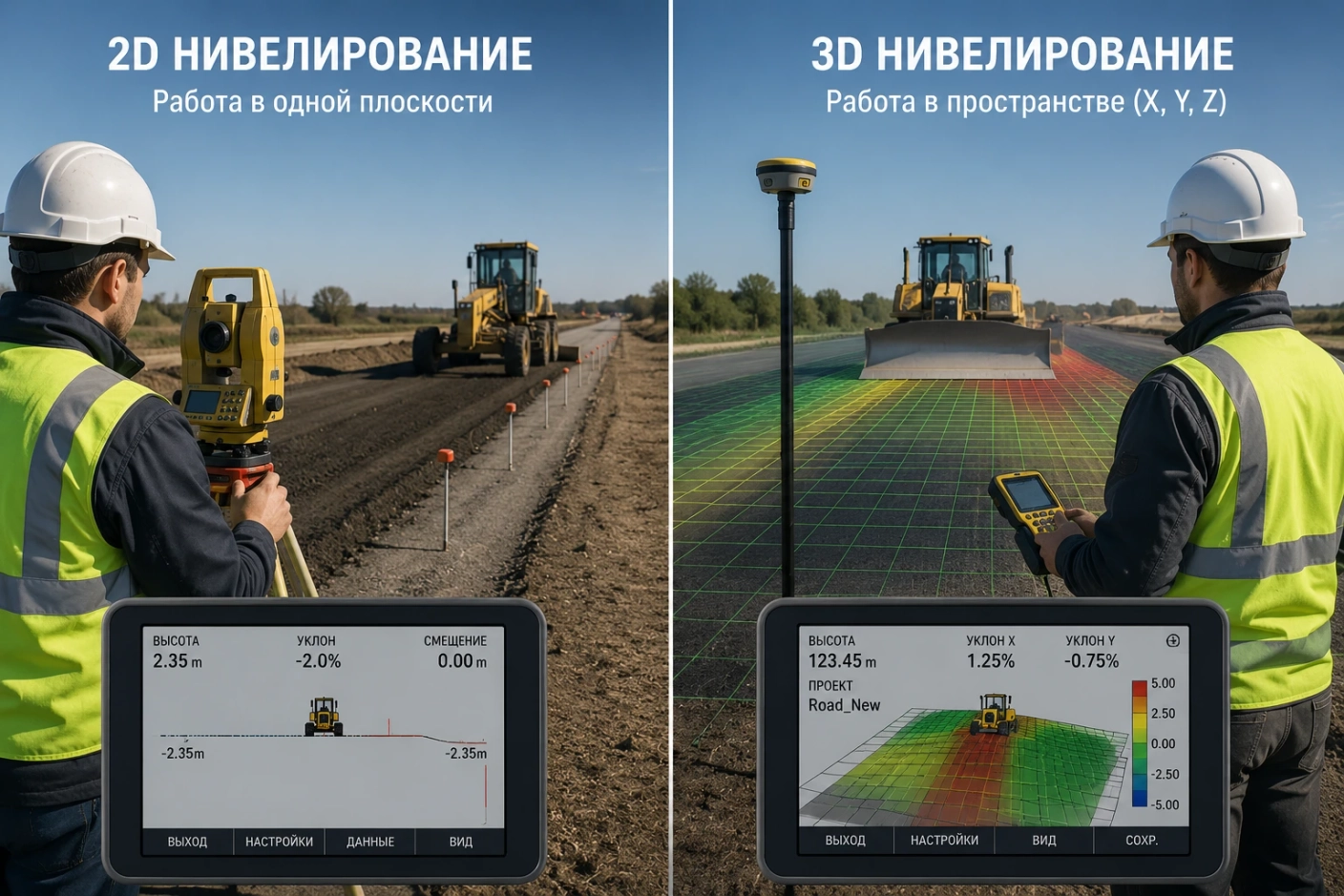

2D или 3D нивелирование для дорожной техники: разница на практике

Системы автоматического нивелирования давно перестали быть опцией «для крупных подрядчиков». Сегодня их устанавливают и на грейдеры, и на бульдозеры, и на катки самых разных компаний, ориентированных на скорость и качество дорожных работ. Но выбор между 2D и 3D системой до сих пор вызывает вопросы: разница не только в цене, но и в том, какие задачи техника способна решать в принципе. Разберёмся на практических примерах.

Что вообще делает система нивелирования

По сути, система нивелирования, это система контроля положения рабочего органа машины (отвала грейдера или бульдозера, ковша экскаватора, выглаживающей плиты асфальтоукладчика) по высоте и уклону, которая в автоматическом или полуавтоматическом режиме подаёт управляющие сигналы на гидравлику машины. У оператора при этом всегда остаётся возможность вмешаться, полностью отключить автоматику или ограничить её действие одной осью.

Как работает 2D-система

2D-система контролирует рабочий орган по заданным значениям высоты и поперечного уклона, привязываясь к опорной поверхности. Это может быть лазерная плоскость от построителя, копирная струна с закреплёнными промежутками или уже существующая поверхность (бордюр, старое дорожное покрытие). Принцип для лазерного варианта простой: отвал устанавливается на нужную отметку, приёмник монтируется на уровне лазерной плоскости, и в процессе работы расстояние между приёмником и кромкой отвала остаётся неизменным.

Ключевое ограничение 2D, система полностью копирует форму, заданную опорной поверхностью, и при каждом перемещении машины на новую позицию (например, при развороте или переходе на новый участок) требуется заново задавать опорную высотную отметку. Для сложных, переменных по сечению профилей 2D-система в принципе не предназначена.

Как работает 3D-система

3D-система работает не с локальной опорной поверхностью, а с цифровой моделью проекта, загруженной в бортовой контроллер, и определяет положение рабочего органа в пространстве с помощью GNSS-приёмников (ГЛОНАСС/GPS с RTK-коррекцией) либо роботизированного тахеометра, отслеживающего технику (решения класса 3D LPS). Машина буквально «знает», где она находится относительно проектной поверхности, и не нуждается в переустановке опорной отметки при каждом перемещении. Проект копируется в натуру автоматически, где бы ни находилась техника на объекте.

Точность 3D ГНСС-системы с одной антенной составляет порядка 1,5-2 см. Этого достаточно для подрезки земляного полотна после уплотнения грунта и большинства видов дорожных работ. Системы на базе роботизированного тахеометра (3D LPS) дают точность до нескольких миллиметров, но с ограничением: один тахеометр может одновременно следить только за одной машиной и требует прямой видимости с ней. При работе нескольких единиц техники на объекте одновременно потребуется соответствующее количество приборов.

Разница на практике: что показывают реальные объекты

На практике эффект от перехода на 3D ощутим уже на этапе земляных работ. По данным производителей систем управления, при формировании насыпи или выемки бульдозером с 3D-системой производительность может возрастать до 4 раз по сравнению с работой без системы. За счёт более быстрого выхода на проектную отметку и сокращения числа проходов. Специалисты дорожно-строительных организаций, внедривших 3D-системы, отмечают: процесс, который раньше требовал длительной ручной съёмки, разбивки колышков и натягивания струны, теперь выполняется автоматически, а рабочий орган машины выходит на проектную отметку без участия геодезической бригады на каждом шаге.

Есть и менее очевидный эффект. 3D-системы позволяют вести работы в тёмное время суток и в условиях ограниченной видимости, поскольку машине не требуется зрительный контакт оператора с опорной поверхностью или створом, только связь с GNSS или тахеометром. Для объектов с жёсткими сроками это напрямую снижает риск штрафов за перенос сдачи этапа.

Что нового: мультистанции как альтернатива классическим 3D LPS

В классических 3D LPS-решениях за одной машиной следит отдельный роботизированный тахеометр, что требует прямой видимости и, соответственно, отдельного прибора на каждую единицу техники. Свежая альтернатива, мультистанции нового поколения (например, Leica Nova MS60 с функцией Dynamic Lock). Улучшенный захват и сопровождение подвижных призм в системе ATRplus заметно повысили производительность работы в динамичных сценариях, где веха или отражатель на машине постоянно перемещаются с высокой скоростью. По сути, один такой прибор может закрывать больше сценариев автоматизации техники, чем классический роботизированный тахеометр предыдущего поколения.

Для подрядчиков это означает возможность более гибкой конфигурации парка: тот же прибор в одну смену работает как высокоточный тахеометр для разбивки, а в другую, как компонент системы управления строительной техникой. Пока это решение не для всех бюджетов, но тренд однозначный: чем дальше, тем меньше разница между отдельным тахеометром и системой управления строительной техникой.

Когда 2D остаётся разумным выбором

2D-система остаётся оправданным решением там, где нецелесообразно готовить полноценную цифровую модель поверхности из-за небольшого объёма работ, либо когда формируемая поверхность достаточно проста. Например, профилировка грунтового основания существующей дороги, планировка площадок логистических терминалов, спортивных или торговых объектов без сложного рельефа. Здесь 2D даёт основной эффект автоматизации (сокращение числа проходов и снижение зависимости результата от квалификации оператора) при заметно более низком пороге входа по стоимости.

Важно и то, что переход от 2D к 3D в дальнейшем, если объёмы работ вырастут, не требует замены всей техники. Это чаще всего вопрос апгрейда контроллера и добавления GNSS-модуля, а не покупки нового комплекта оборудования с нуля.

Когда без 3D не обойтись

3D становится по сути обязательным решением там, где профиль дороги сложный и переменный по сечению, объект протяжённый и линейный (трасса, магистраль), а требования к точности и срокам не оставляют пространства для ручной геодезической разбивки на каждом этапе. Отдельно 3D оправдан при формировании промежуточных слоёв насыпи бульдозером. Специалисты рекомендуют начинать внедрение именно с этой машины, потому что именно бульдозер выполняет наибольший объём земляных перемещений, и от качества промежуточных слоёв напрямую зависит нагрузка на автогрейдер на финальном этапе выравнивания.

Экономика вопроса: на что обратить внимание при выборе

Прежде чем инвестировать в 3D-систему, трезво оцените состояние самой техники. При значительных люфтах в механической части машины или утечках в гидравлической системе миллиметровая точность системы нивелирования будет попросту нивелирована износом самой машины. Также важно заранее продумать, кто подготовит цифровую модель проекта. Если проектная организация не предоставляет её в готовом виде, потребуется собственная геодезическая бригада или подрядчик для оцифровки поверхности.

И наконец, переход на 3D требует определённой квалификации оператора. Управляющее программное обеспечение современных систем достаточно интуитивно, но полноценная реализация возможностей системы требует обучения, а не просто установки оборудования на технику.

Гибридный сценарий: одна база на весь парк техники

На практике многие подрядчики приходят не к выбору «либо 2D, либо 3D» для всего парка сразу, а к смешанной схеме. Если на объекте уже развёрнута базовая станция RTK для одной единицы техники (например, бульдозера, формирующего насыпь), подключение 3D ГНСС-системы к автогрейдеру для финального выравнивания обходится ощутимо дешевле. Потому что использует ту же базовую станцию и ту же цифровую модель проекта. Это самый доступный по стоимости способ повышения производительности парка в целом, особенно если RTK-инфраструктура на объекте уже присутствует по другой причине (например, для геодезического контроля).

Асфальтоукладчики при этом нередко остаются на более простых цифровых системах нивелирования, ориентированных на существующую поверхность (старое покрытие, бордюрный камень, копирная струна). Для задачи поддержания заданной толщины укладки и исключения перерасхода асфальта их точности и логики работы вполне достаточно, а полноценная 3D-модель здесь избыточна.

С чего начать внедрение, если техника пока без систем нивелирования

Специалисты, внедрявшие подобные системы на реальных парках техники, сходятся в одном практическом совете: начинать стоит не с автогрейдера, который традиционно считается основной машиной земляных работ, а с бульдозера. Именно бульдозер выполняет наибольший объём перемещения грунта и формирования промежуточных слоёв насыпи или выемки, и качество его работы напрямую определяет, сколько подрезки и доработки останется автогрейдеру на финальном этапе. Оснастив бульдозер 3D-системой в первую очередь, подрядчик снижает нагрузку на весь последующий цикл работ, а не только на одну машину.

2D или 3D: сравнение систем нивелирования

Вывод

2D и 3D системы нивелирования решают одну и ту же задачу (удержание рабочего органа техники в проектном положении), но принципиально разными средствами и с разным потолком возможностей. Для простых и локальных объектов 2D остаётся экономически оправданным выбором, а для сложных, протяжённых и требовательных к срокам проектов инвестиция в 3D окупается за счёт кратного роста производительности и снижения зависимости от ручной геодезической разбивки. И отдельно стоит присматриваться к мультистанциям нового поколения: они постепенно размывают границу между «просто тахеометром» и «системой управления техникой».
